Общее описание
Обзор характеристик
Технические характеристики модуля HF-LPT270
Стандарт беспроводной связи
802.11b/G/N BLE 5,0
Хранилище.
40 ℃- 125 ℃
Данные о производстве
2020/Q1
Процессор
ЦП BL602
Базовая частота
160 МГц
Операционная система
Фрертос
Температура. Диапазон
-40 ℃- 85 ℃
Внутренняя антенна
& Radic;
Разъем I-PEX
& Radic;
Размер (мм)
22,5 мм x 13,5 мм x 3 мм
Рабочее напряжение
2,7 ~ 3,6 В
Ток @ нет данных
<45 мА
Ток @ Tx пик
<350 мА
Ресурс-флэш
2 Мб
Ресурс-RAM
276кб

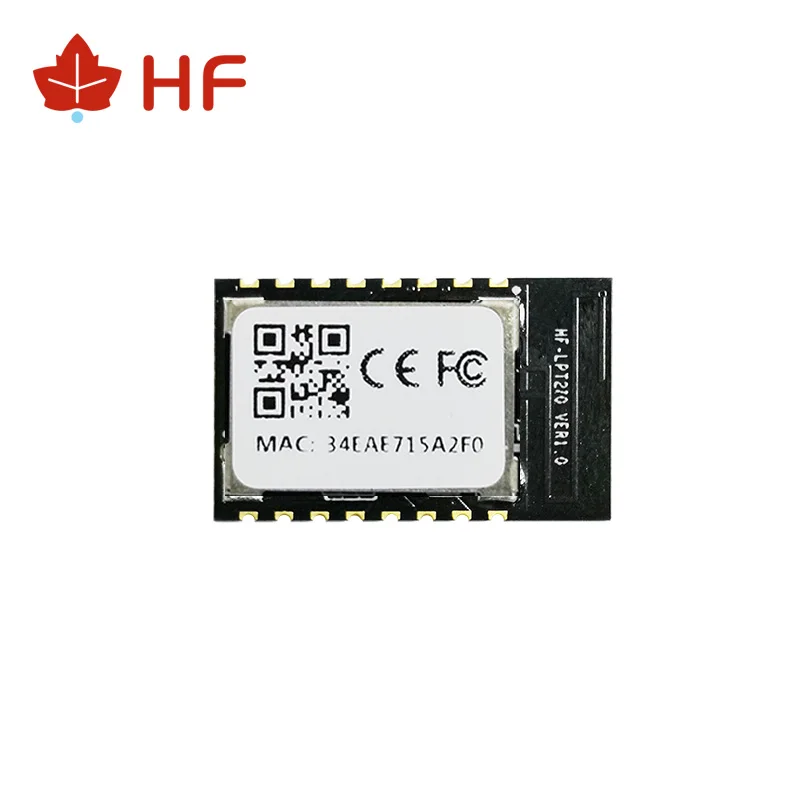

Модуль HF-LPT270(BL602) представляет собой полностью автономный небольшой форм-фактор, однопотоковый, модуль Wi-Fi + BLE 802.11b/g/n, которые обеспечивают беспроводной интерфейс для любого оборудования с последовательным интерфейсом для передачи данных. Этот модуль объединяет MAC, базовый процессор, радиочастотный приемопередатчик с усилителем мощности в аппаратном обеспечении, все функции протокола Wi-Fi и конфигурации, а также сетевой стек, встроенная прошивка для создания полностью автономного Wi-Fi и BLE решения 802.11b/G/N для различных устройствПриложений.
В модуле HF-LPT270(BL602) используется Встроенная архитектура с низким энергопотреблением в мире. Он был оптимизирован для всех видов клиентских приложений в домашней автоматизации, smart grid, портативных устройствах, персональных медицинских приложениях и промышленном контроле, которые имеют более низкую скорость передачи данных, И передавать или получать данные нечасто.
Основываясь на подробных требованиях заказчика, HF-LPT270 модулей обеспечивают различные варианты и физический тип для детального применения
² Поддержка беспроводных стандартов Wi-Fi IEEE802.11b/g/n и BLE5.0
² На основе BL602 SOC
² Поддержка передачи данных UART с Wi-Fi или BLE
² Поддержка режима Wi-Fi STA/AP
² Поддержка BLE SmartBLELink Config
² Поддержка Wi-Fi AP SmartAPLink и Sniffer SmartLink Config
² Поддержка функции обновления беспроводной и удаленной прошивки
² Поддержка программного обеспечения SDK для разработки
² Поддержка внутренней печатной платы или внешней антенны IPEX
² Одиночный + 3,3 в источник питания
² Размер:
N HF-LPT270: 22,5 мм x 13,5 мм x 3 мм, SMT18

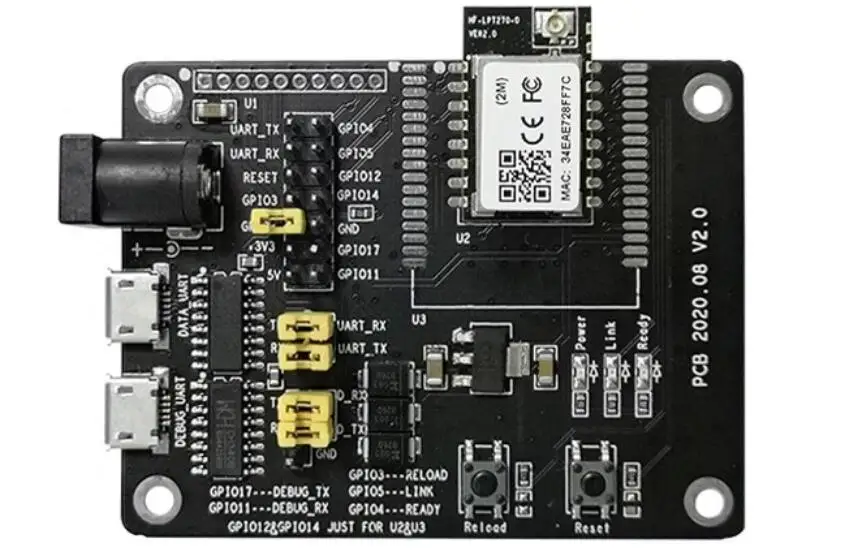

Оценочный набор
Высокий полет обеспечивает EVK для продвижения пользователя к знакомым продуктам и разработки детального приложения. Оценочный комплект показан ниже, пользователь может подключаться к модулю с помощью UART RS-232, USB (внутренний конвектор USB в UART) или беспроводного интерфейса для настройки параметров, управляйте модулем или выполняйте некоторые функциональные тесты.
