Последнее обновление: 28.09.2024
Базовая Производительность:
Частотный диапазон:50 кГц-3 ГГц
Частотный Допуск: <2ppm
Стабильность частоты: <0,5 ppm
Динамический диапазон системы (калиброванный):70dB (до 1,5 ГГц), 60dB (с тактовой частотой до 3 ГГц)
S11 Уровень шума (калиброванный):-50dB (до 1,5 ГГц)-40dB (с тактовой частотой до 3 ГГц)
Скорость развертки:100 точек/с
Дисплей: 3,95 дюйма, 320x480
Интерфейс USB:Микро-usb
Мощность:USB, максимальный ток зарядки 1A
Аккумулятор:3000Литий-ионный аккумулятор мАч
Разъем аккумулятора:JST-XH 2,54 мм
Максимальные точки развертки (на устройстве):201
Максимальное количество точек подметания (USB):1024
Порты и разъёмы 2 обратные потери (1,5 ГГц):20 дБ typ
Порт 2 обратная потеря (3 ГГц):13 дБ мин

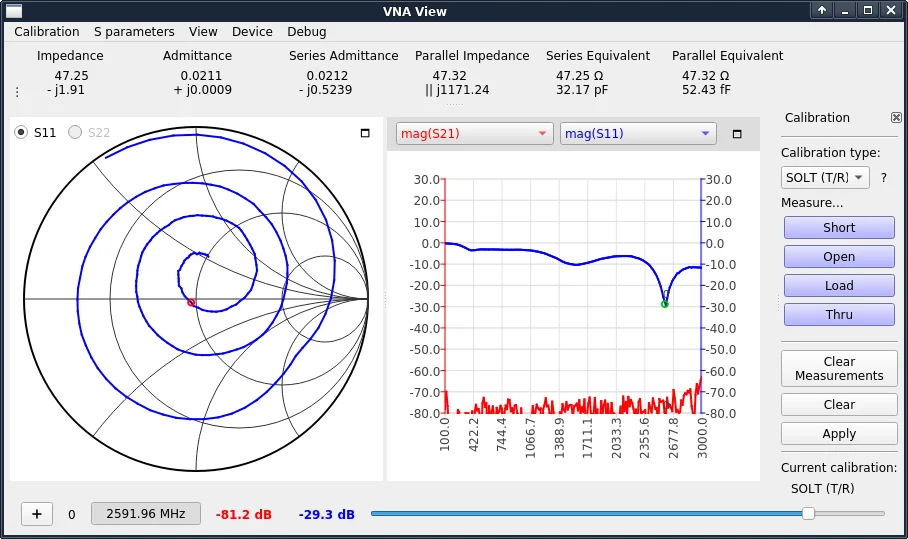

VNA-QT Поддерживаемые по платформы:Linux, Windows (7 +), Mac OS запланировано

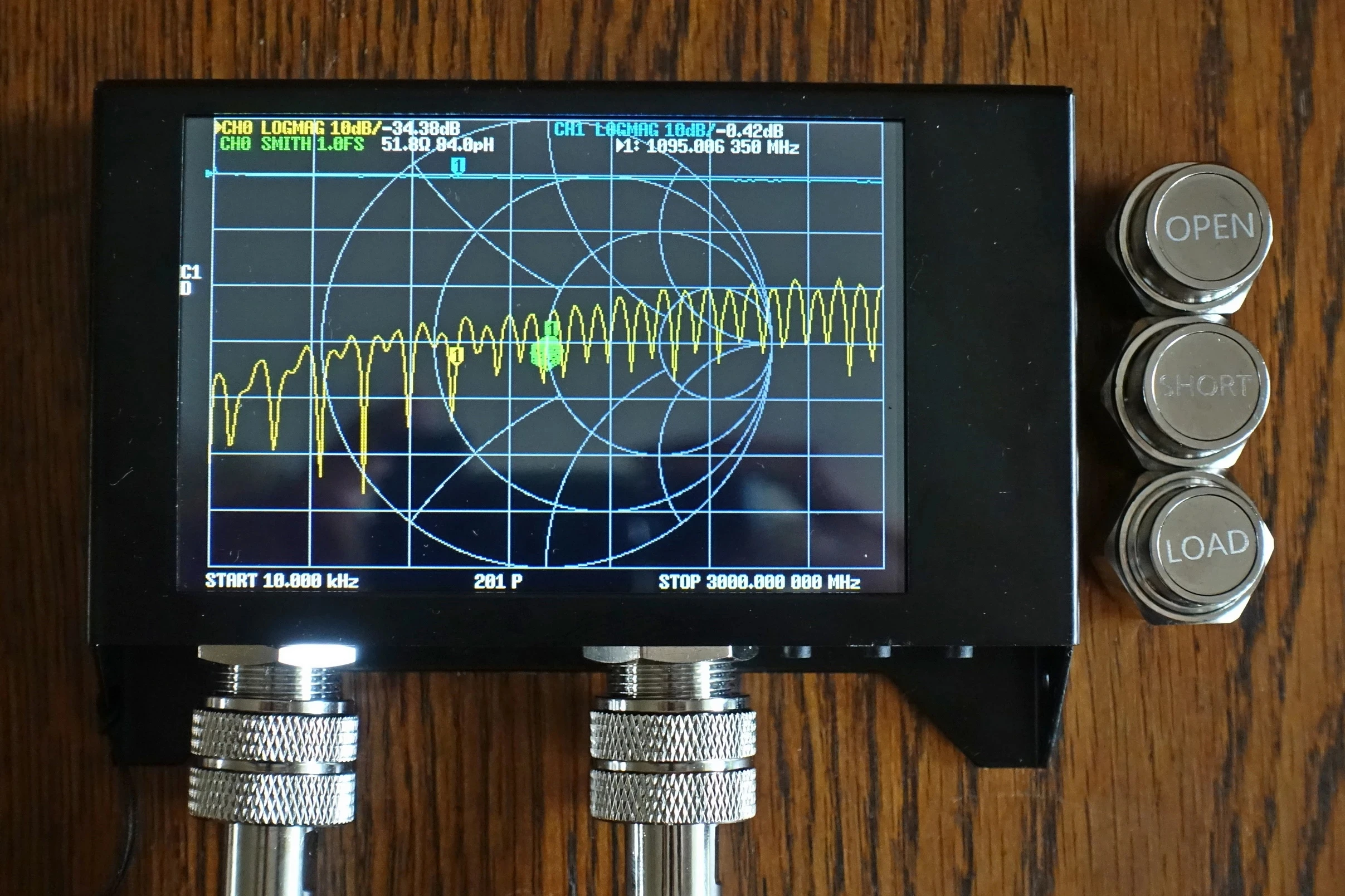

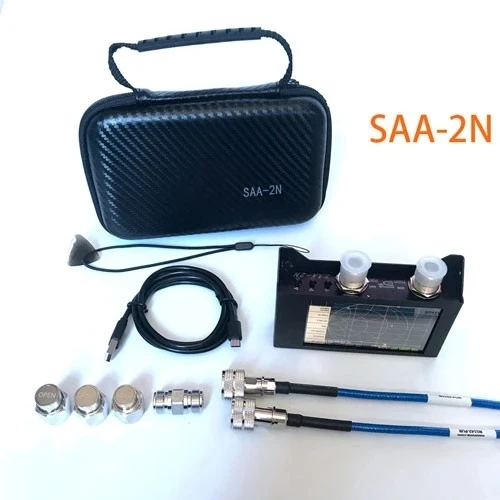

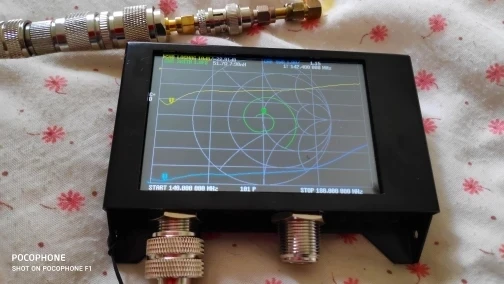

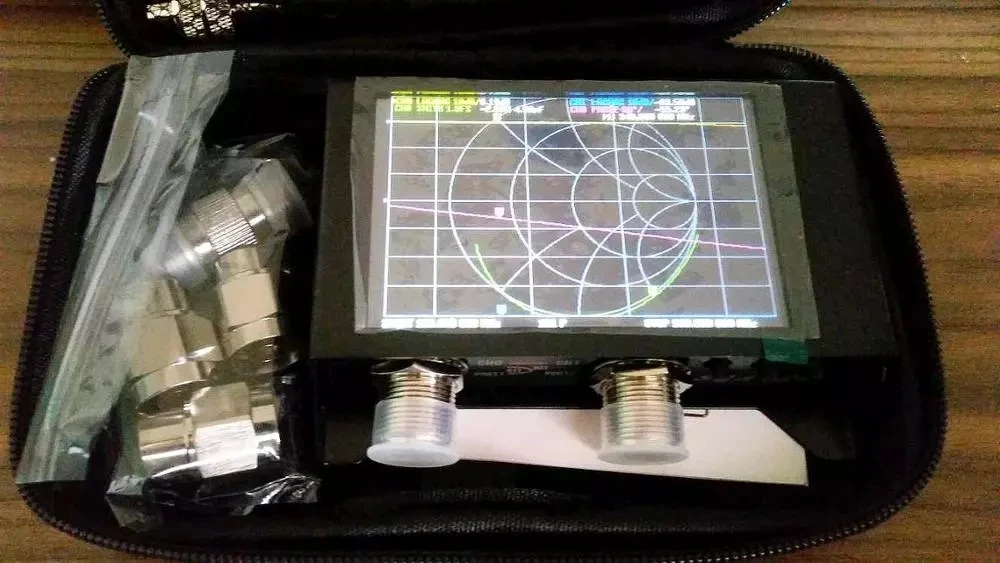

SAA-2NNanoVNA V2.2
3 ГГц векторный сетевой анализатор, разработанный OwOComm, в соответствии с лицензионным соглашением LGPL, он полностью изготовлен в соответствии с v2_2 fileSВыпущен OwOComm в отделе развития https://github.com/nanovna/S-A-A, в соответствии с оригинальными техническими спецификациями, разработанными OwOComm.
SAA-2N/NanoVNA_V2.2Использует аналогичный пользовательский интерфейс для NanoVNA, но с другой технической архитектурой, SAA-2N/NanoVNA_V2.2Не загружает данные начальной калибровки при запуске и не автоматически интерполирует данные калибровки после того, как пользователь изменит частоту, И необходимо повторно или перезвонить калибровочным данным после каждого запуска и изменения частоты. Пожалуйста, внимательно прочитайте руководство пользователя перед использованием, чтобы избежать повреждения устройства.
VNA-QT загрузка программного обеспечения:Https://github.com/nanovna/NanoVNA-QT/releases

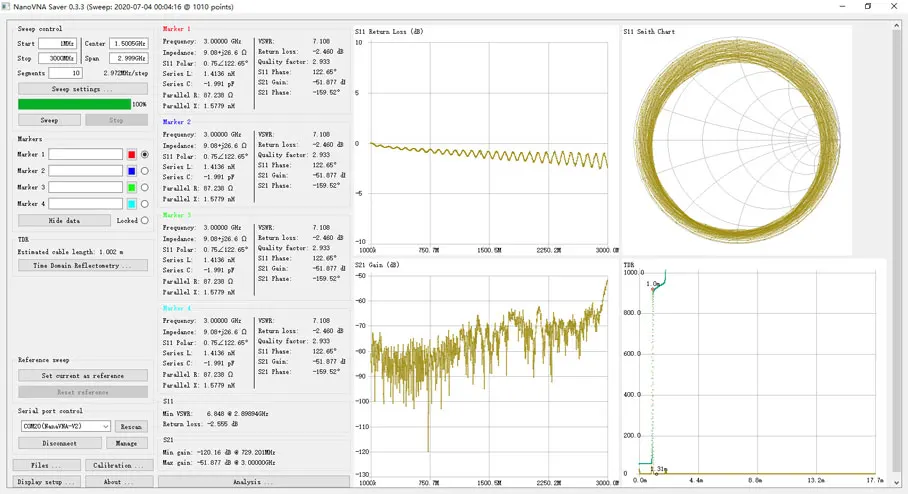

Nanovna-saver:Https://github.com/NanoVNA-Saver/nanovna-saver/releases
Руководство пользователя:Https://github.com/nanovna/NanoVNA-QT/raw/master/ug1101.pdf

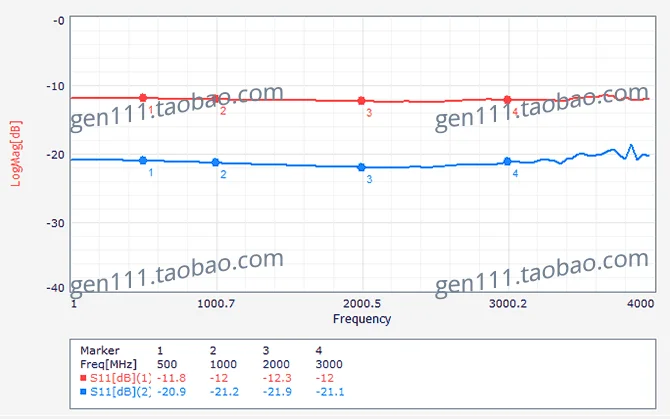

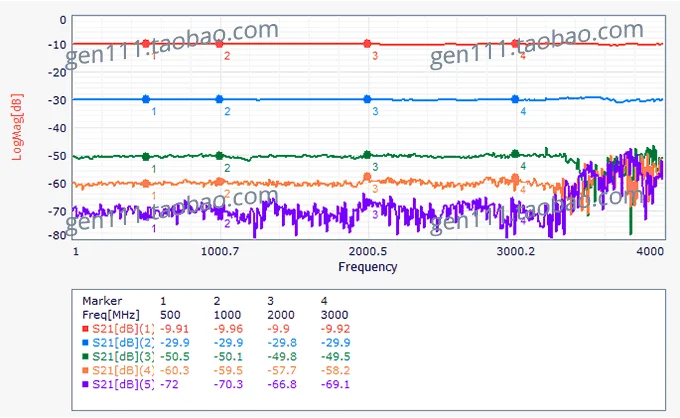

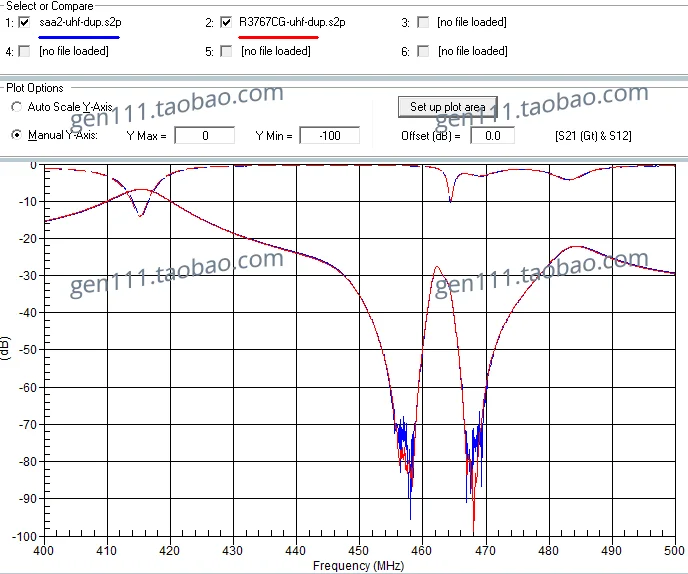

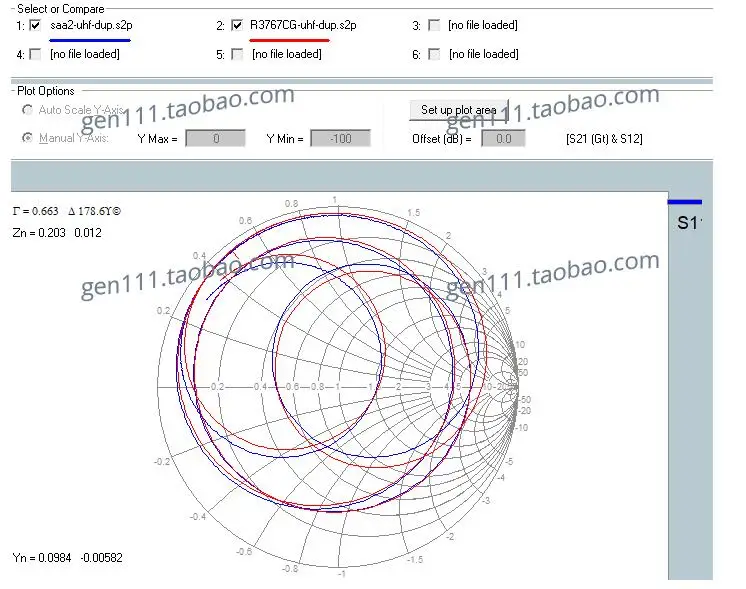

Поскольку SAA-2-это дизайн с открытым исходным кодом, существует много разных производителей. Некоторые клиенты могут сомневаться в производительности нашей продукции. Ниже приводится файл touchstone, полученный путем сканирования различных аттенюаторов с NanoVNA saver. Вы можете увидеть приблизительную эффективную динамику и точность, а также точность Калибраторов, которые мы используем. Следующие результаты испытаний представляют только данные тестирования образцов наших SAA-2 с металлическими элементами оболочки и не несут ответственности за аналогичные продукты, продаваемые по другим каналам.

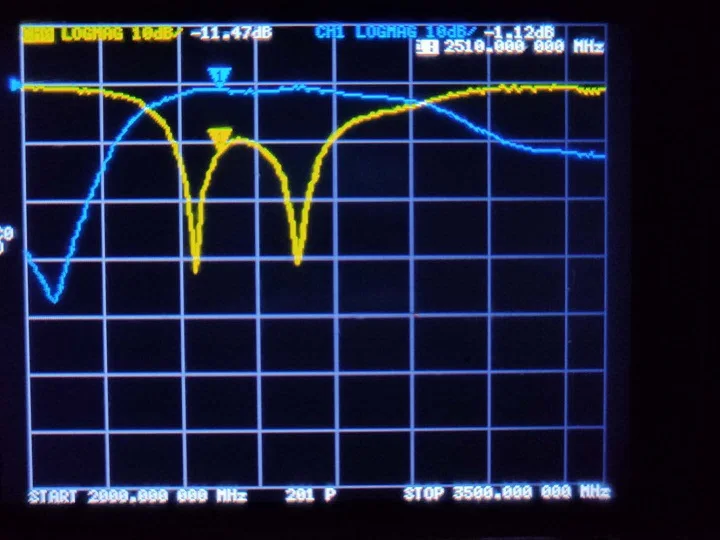

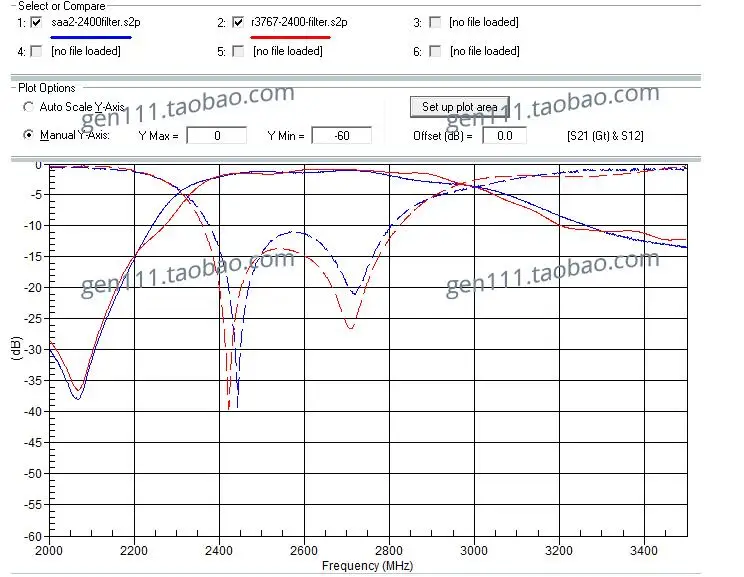

Тесты 2,4 ГГц фильтр.
