· Источник питания: DC12V, > 500мА
· Выход: реле (макс. Ток: 10A)
· Ток в режиме ожидания: 12uA
· Емкость отпечатка пальца: 120 штук

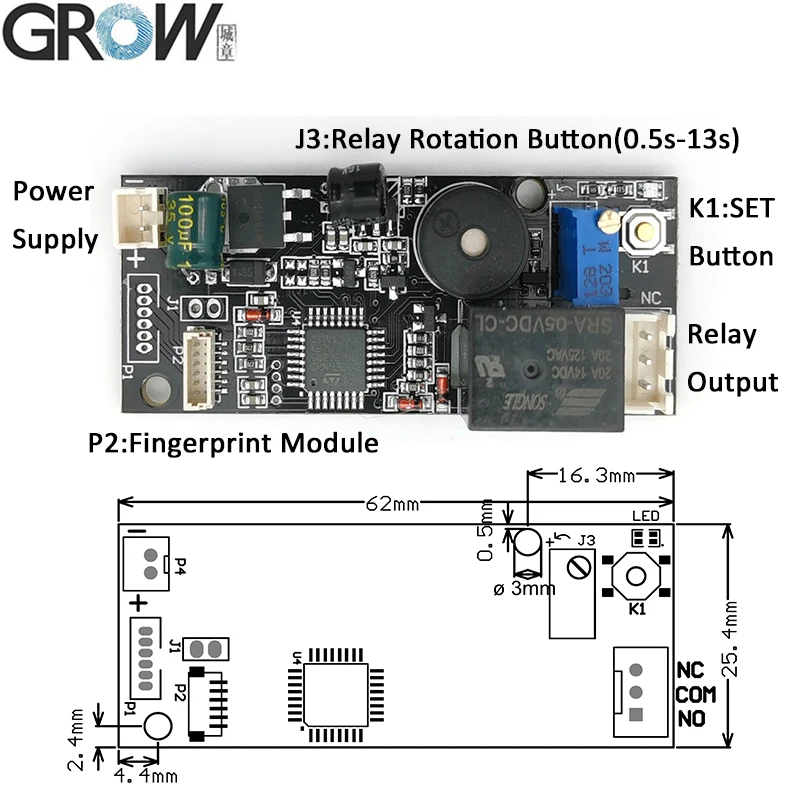

· Размер: 62*25,4 мм

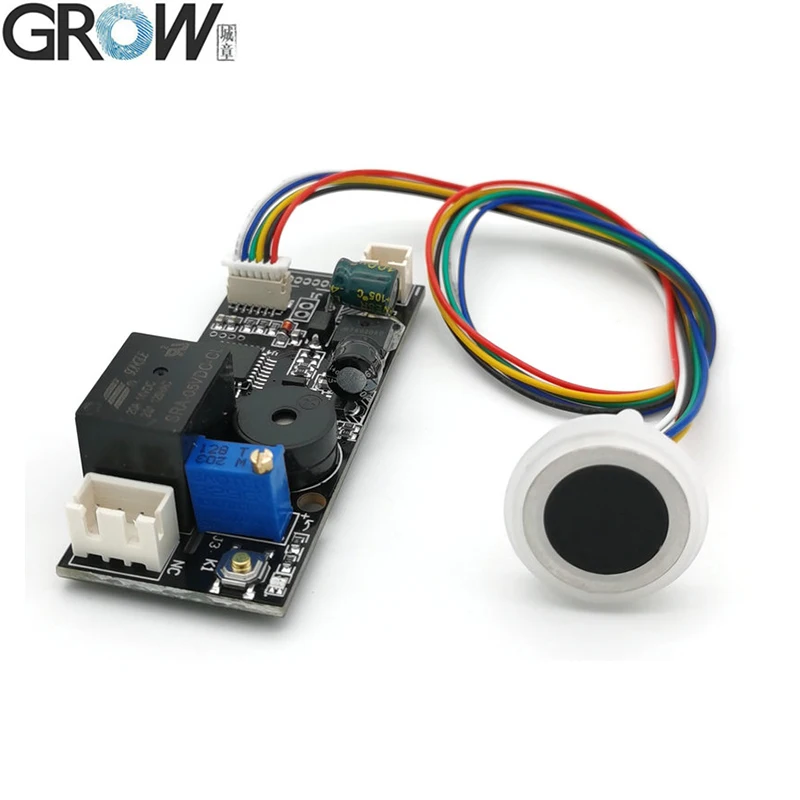

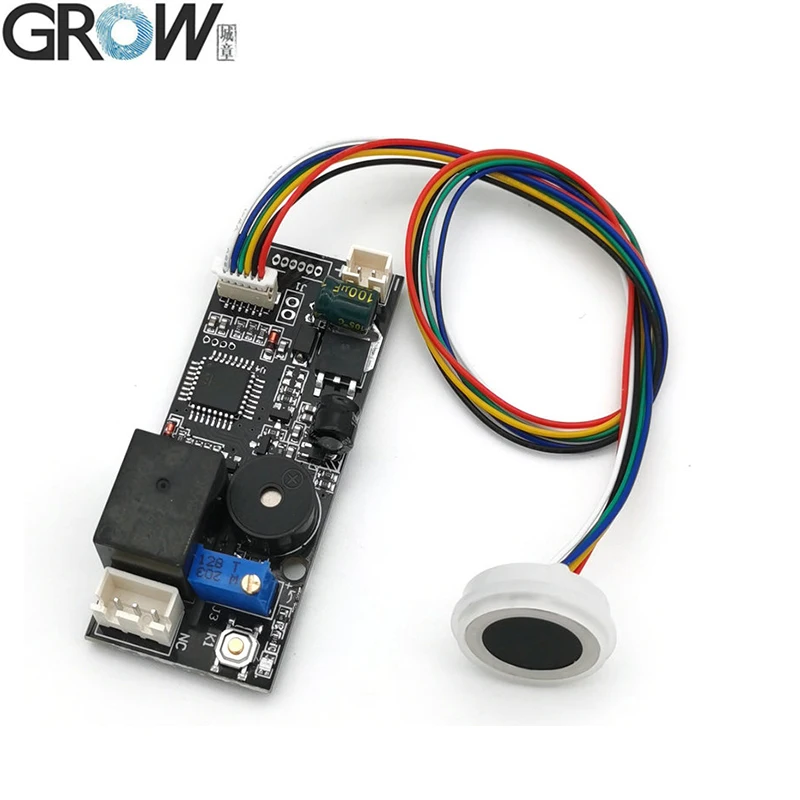

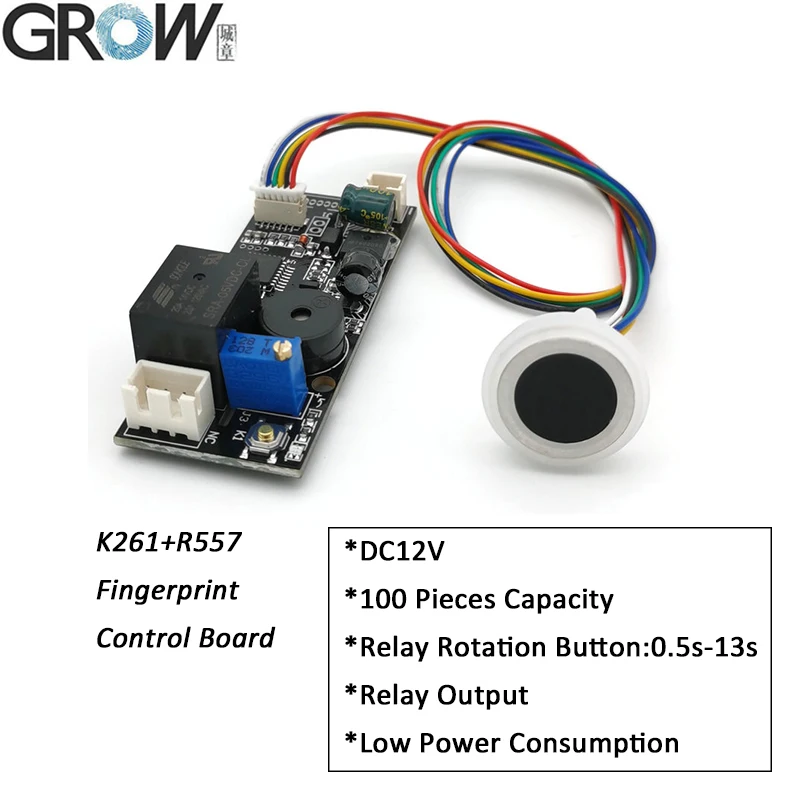

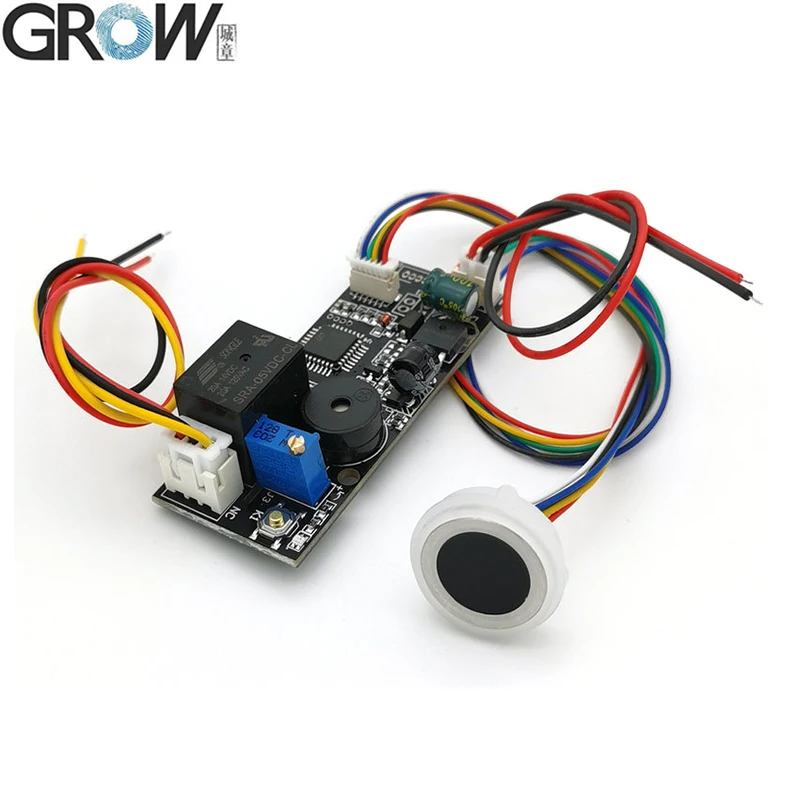

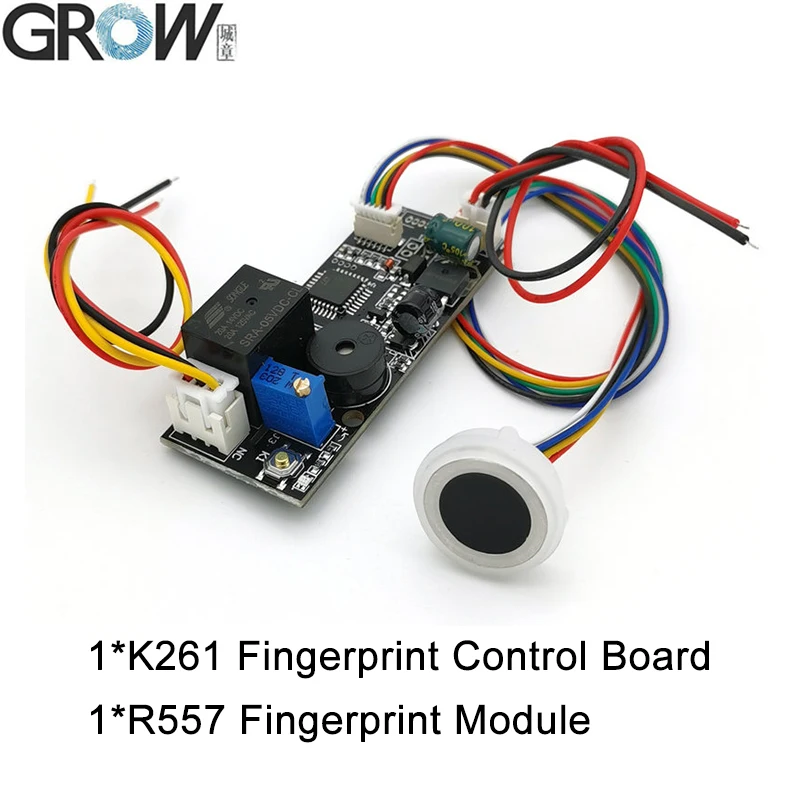

K261 предназначен для низкого потребеление энергии, источника питания является DC12V, реле времени может быть отрегулировано, повернув кружок указателя от кнопки, реле времени: 0,5-13 секунд.
Очень легко зарегистрировать отпечатки пальцев, просто нажмите кнопку SET для регистрации отпечатков пальцев и нажмите кнопку SET для возврата к заводу по умолчанию.
Полезные советы:

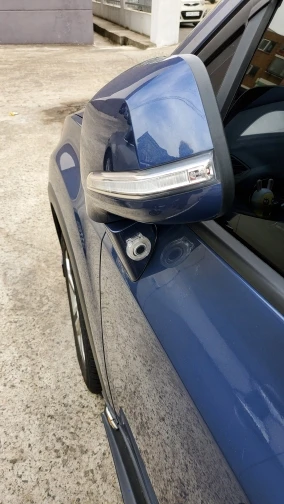

Если вам нужно связаться с автомобилем, мотоциклом и нужен продукт высокой безопасности, советуем использовать модуль отпечатков пальцев с высоким разрешением, например, K202 + R503,K215-V1.3 + R503,K216 + R503 и т. д.
Модуль отпечатков пальцев R557 имеет низкую чувствительность, имеет только 160*160 пикселей, при регистрации отпечатков пальцев, вы должны поместить несколько раз в регистр отпечатков пальцев.
Если у вас есть высокие требования к продуктам и дизайну, мы предлагаем вам выбрать R503,R502-A серийные продукты, такие как K202 + R503,K215-V1.3 + R503,K216 + R503 и так далее.
1. Кнопка установки:Нажмите кнопку SET в ближайшее время, синий светильник индикатора в пульте управления быстро мигает и система в зарегистрированном состоянии, поместите один и тот же палец несколько раз на площади сбора отпечатков пальцев, пока прослушивание музыки не означает, что регистрация отпечатков пальцев прошла успешно. Отпечаток пальца может быть зарегистрирован непрерывно, когда система находится в состоянии регистрации; Если нет необходимости добавлять отпечаток пальца больше, подождите несколько секунд, чтобы выйти.
2. Возврат к заводу по умолчанию:
Нажмите кнопку SET, пока не услышите долгий звуковой сигнал «Di» и музыку, это означает, что операция инициализации прошла успешно.
3. Установить время реле:

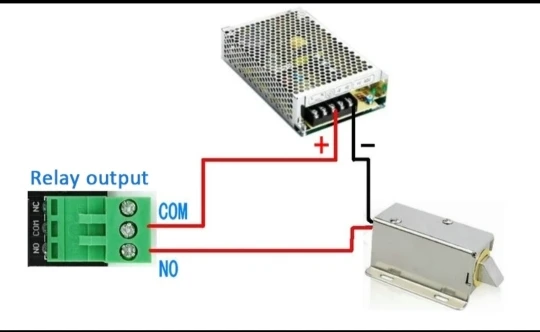

Поверните реле вращения кнопку, чтобы установить время закрытия реле от 0,5 до 13 секунд. Реле является выходным контактом, сигналом переключения, не выходным напряжением.
4. Использование:
Нажмите на палец, реле закрывается после того, как отпечаток пальца проходит, и время закрытия определяется кнопкой вращения реле.
Примечание:
1. Все Световые индикаторы выключены в режиме ожидания, и огни находятся в рабочем состоянии;
2. Любой отпечаток пальца может быть использован в заводском состоянии, но функция будет недействительна после регистрации отпечатка пальца.
K261 может подключаться только к R557, не может подключаться к R502,R502- A,R503

Модель
R557
Тип
Емкостный модуль отпечатков пальцев
Интерфейс
UART(TTL)
Разрешение
508 DPI
Напряжение
DC 3,3 V
Емкость отпечатка пальца
120
Зондирующий массив
160*160 пикселей
Рабочий ток
30 мА
Ток в режиме ожидания
Типичные сенсорный дежурное напряжение: 3,3 V, средний ток: 5uA

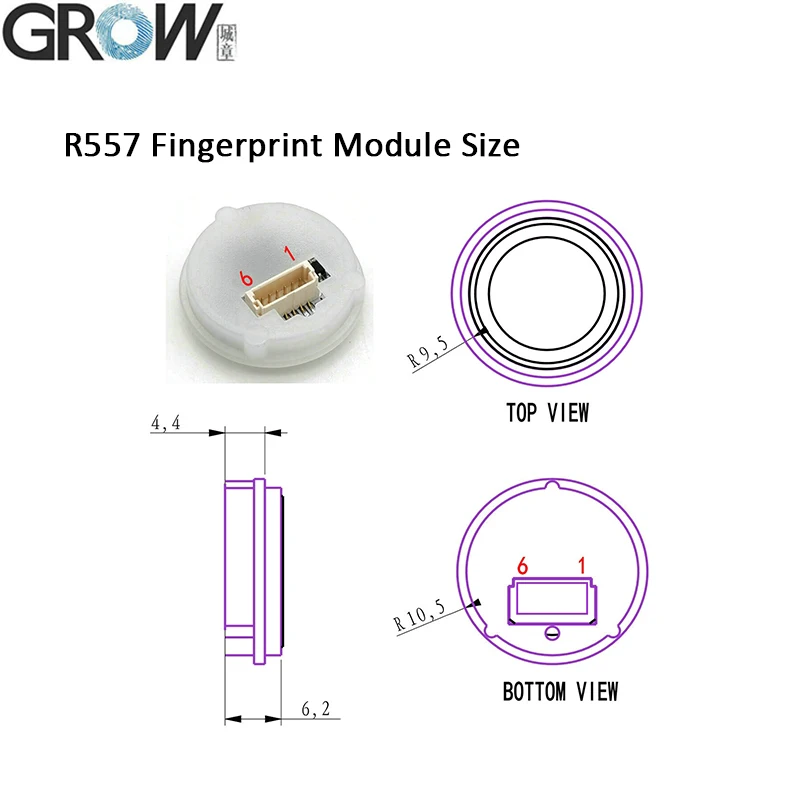

Внешний размер модуля отпечатков пальцев
Диаметр 21 (мм)
Высота модуля отпечатков пальцев
6,2 (мм)
Эффективная область сбора
Диаметр 12,8 (мм)
Функция Касания Пальцев
Да
Светодиодный цвет
Сине-зеленый-красный
Соединитель
MX 1,0 мм 6Pin
Скорость сканирования
<0,2 во-вторых
Скорость проверки
<0,3 во-вторых
Метод соответствия
1:1; 1:N
FRR
≤ 1%
Дальний
≤ 0.001%
Рабочая среда
-20C --- 60C
Рабочая влажность
10-85%
Антистатическая Емкость
15 кВ
Интенсивность абразивного сопротивления
1 миллион раз
Скорость передачи данных (UART):
(9600 × N) bps, где N = 1 ~ 12 (по умолчанию N = 6, ie 57600bps)

· Предоставление бесплатных справочных SDK файлов для Arduino, Android,.Net,Windows и так далее.· Руководство пользователя
Вы можете загрузить руководство пользователя K261 по этой ссылке на веб-сайте:
https://www.dropbox.com/sh/9itshhkx0r9mdyt/AABPH-Dhleve3A1Mn5ZA34pCa?dl=0
Вы можете скачать руководство пользователя R557 по этой ссылке на сайте:
https://www.dropbox.com/sh/epucei8lmoz7xpp/AAAmon04b1DiSOeh1q4nAhzAa?dl=0
Видео на Youtube:https:/youtu.be/C_J1l16HDkc
Если вам нужны файлы SDK, пожалуйста, свяжитесь с нами.
