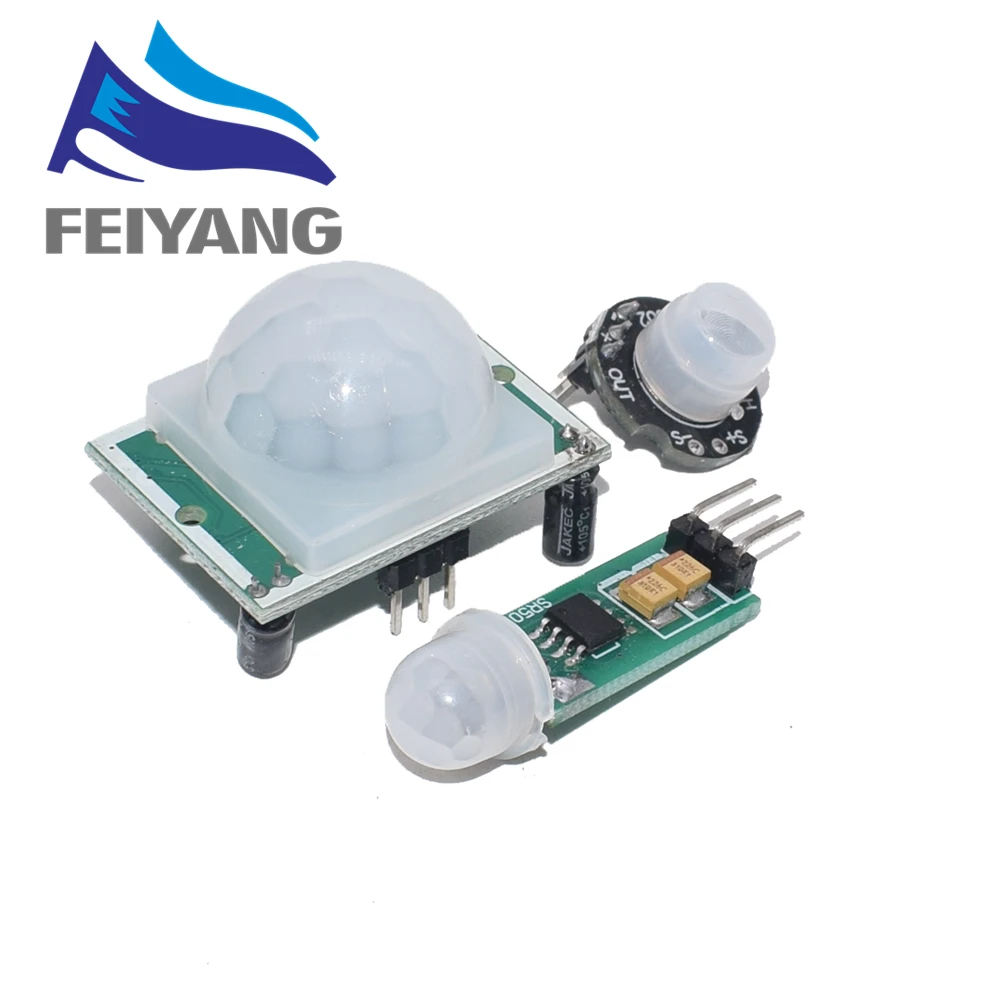

Пироэлектрический инфракрасный датчик движения, регулируемый ИК-модуль, 10 шт., HC-SR501 SR505 SR602
1 106,86₽
В наличии!
High Quality Goods Supermarket Store - Надежность 96.5%
Более 100 подписчиков, дата открытия магазина 02.11.2020
- Положительные оценки: 98% (925)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 01.03.2022
HC-SR501 HC-SR505 MH-SR602 настраиваемый пироэлектрический инфракра...
107 Отзывов
252 Заказов
54,12₽

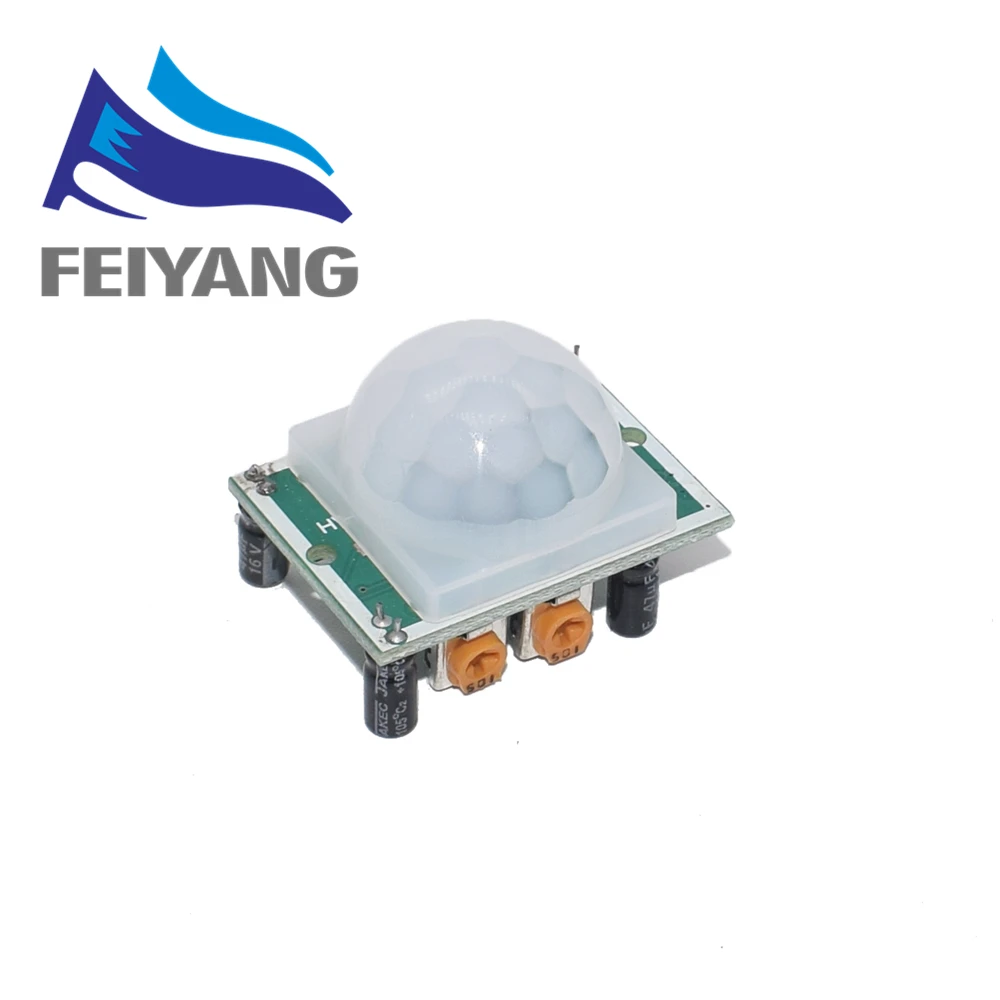

HC-SR501
1. Рабочее напряжение: 5 В постоянного тока до 20 в
2. Статическое потребление энергии: 65
3. Выходной уровень: высокий 3,3 В, низкий 0 В
4. Время задержки: регулируемое (0,3 сек ~ 18 сек)
5. Время блокады: 0,2 секунды
6. Режим триггера: l не повторяется, h может повторяться, значение по умолчанию для h
7. Диапазон индукции: угол конуса менее 120 градусов, до 7 метров
8. Рабочая температура:-15 ~ + 70
9. Размеры печатной платы: 32*24 мм, отверстие для винта 28 мм, диаметр винта 2 мм, размеры индукции линзы: (диаметр): 23 мм (по умолчанию)
Особенности:
1. Автоматический: когда кто-то входит в диапазон срабатывания, вводится высокий уровень, люди, покидающие диапазон индукции, автоматически задерживают закрытие высокого уровня.Низкий уровень выхода.
2. Управление светильник (необязательно): модуль, чтобы отрегулировать местоположение, вы можете настроить управление фотографиями или сильный светильник в течение дня без индукции.Светильник щением является дополнительной функцией, Заводская фотостойкость не устанавливается.Если вы хотите, пожалуйста, приобретите установленное фотостойкость.
3. Два режима триггера: l не повторяется, h может повторяться.Опция перемычки по умолчанию равна h.
A. Неповторяемый Режим триггера: после того, как датчик выводит высокий уровень, время задержки закончилось, выход автоматически изменится с высокого на низкий.
Б. Может повторить срабатывающий способ: индукционный Выход высокого уровня Hou, в период задержки, если человек в своем диапазоне индукции в рамках деятельности, его выход будет поддерживаться на высоком уровне, до тех пор, пока люди не покинут Хоу, только задержка, высокий уровень станет низким (Обнаружение индукционного модуля для человека при каждом этапе деятельности Hou автоматически продлевает срок задержки и, наконец, до одного раза задержки времени стартовых точек).
4. Время индукционного затемнения (настройка по умолчанию: 0,2 сек): после каждой индукции выход индукционного модуля (высокий низкий уровень) вы можете сразу установить время затемнения, за это время датчик не получает никакого сигнала датчика.Эта функция может быть достигнута (выход датчика и время блокировки) интервал между работой, может применяться для продуктов обнаружения интервала; В то же время эта функция может подавлять различные нарушения нагрузки в процессе переключения.
5. Широкий диапазон рабочего напряжения: напряжение по умолчанию 5 В постоянного тока до 20 в
6. Потребляемая мощность: ток покоя 65, особенно подходит для устройств на аккумуляторах.
7. Выход сигнала высокого уровня: легко соединяется с цепью.

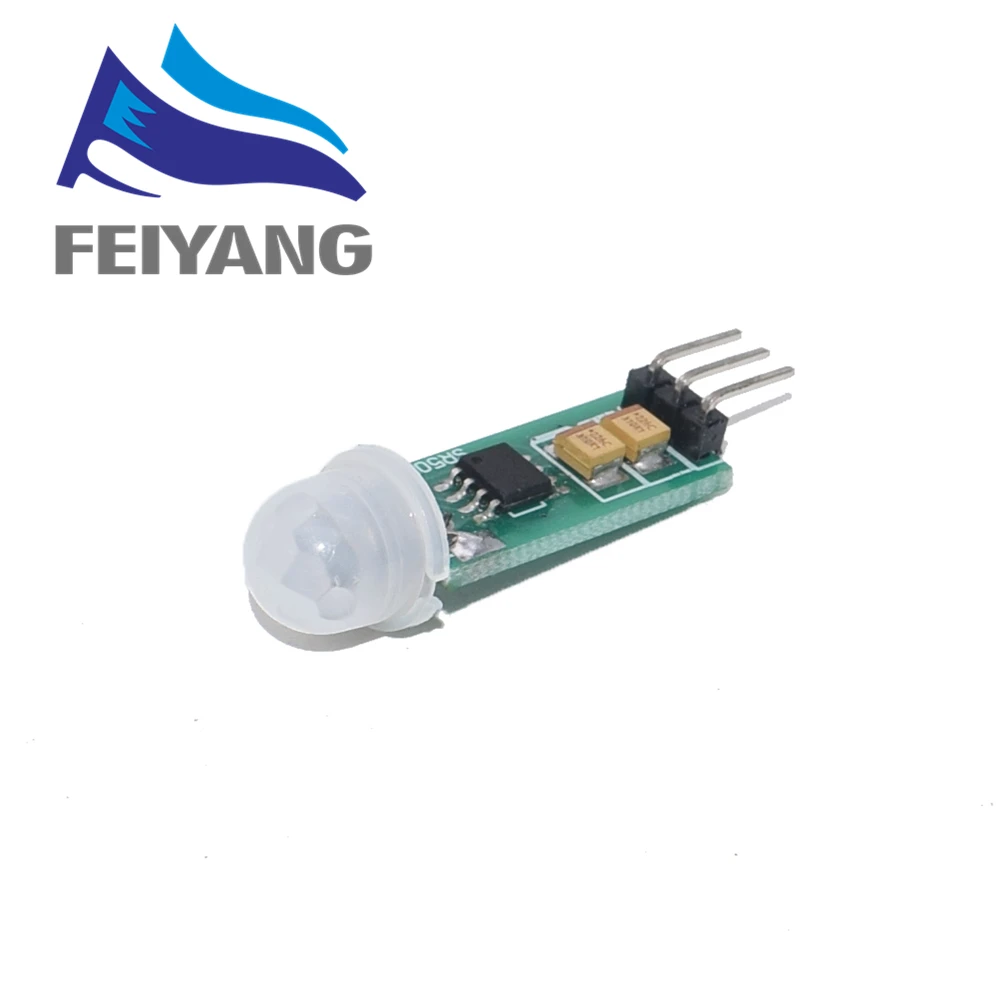

HC-SR505
Модуль чувствительности к малому корпусу HC-SR505 основан на инфракрасной технологии, продуктах автоматического управления, высокой чувствительности, высокой надежности, ультрамаленьком режиме работы со сверхнизким напряжением. Широко используется в различных автоматических датчиках электрического оборудования, особенно на аккумуляторах.
Технические параметры:
Диапазон рабочего напряжения: DC4.5-20V
Статический ток: <60 мА
Выходной уровень: высокий 3,3 В/Низкий 0 В
Триггер: повторяющийся триггер (по умолчанию)
Время задержки: по умолчанию 8 С + -30% (можно настроить в диапазоне от нескольких десятых до десятков минут)
Размеры печатной платы: 10*23 мм
Угол индукции: <угол конуса 100 градусов
Расстояние индукции: 3 метра
Рабочая температура: -20 - + 80 градусов
Размеры линзы датчика: диаметр: 10 мм (по умолчанию)
Особенности:
Автоматическая индукция: для того, чтобы войти в диапазон срабатывания выхода высок, люди выходят из диапазона датчиков, автоматически задерживают высокий, выход низкий. Ультрамаленький размер.
Повторяемый триггер: выход датчика высокий, период задержки, если в его диапазоне срабатывания есть активность человека, выход будет оставаться высоким до тех пор, пока люди не уйдут после низкого значения переменной задержки (автоматически Расширенный модуль датчика обнаруживает человеческое тело после каждого периода задержки, И последний раз событие является отправной точкой времени задержки).
Широкий диапазон рабочего напряжения: Рабочее напряжение по умолчанию DC4.5V-20V.
Микропоер: ток покоя <50 Микроампер, особенно для устройств с автоматическим управлением на аккумуляторах.
Выходной высокий сигнал: Легкая стыковка и все виды схем.
Применение:
Индукционные Лампы
Датчики Тела игрушки
Продукты безопасности
Промышленная автоматизация и контроль
Автоматическое определение электрического оборудования
Автоматическое управление на батарейках

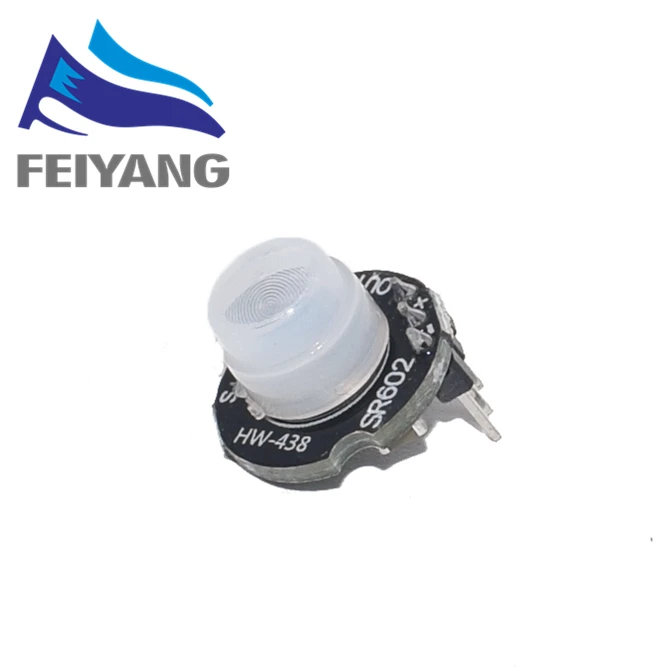

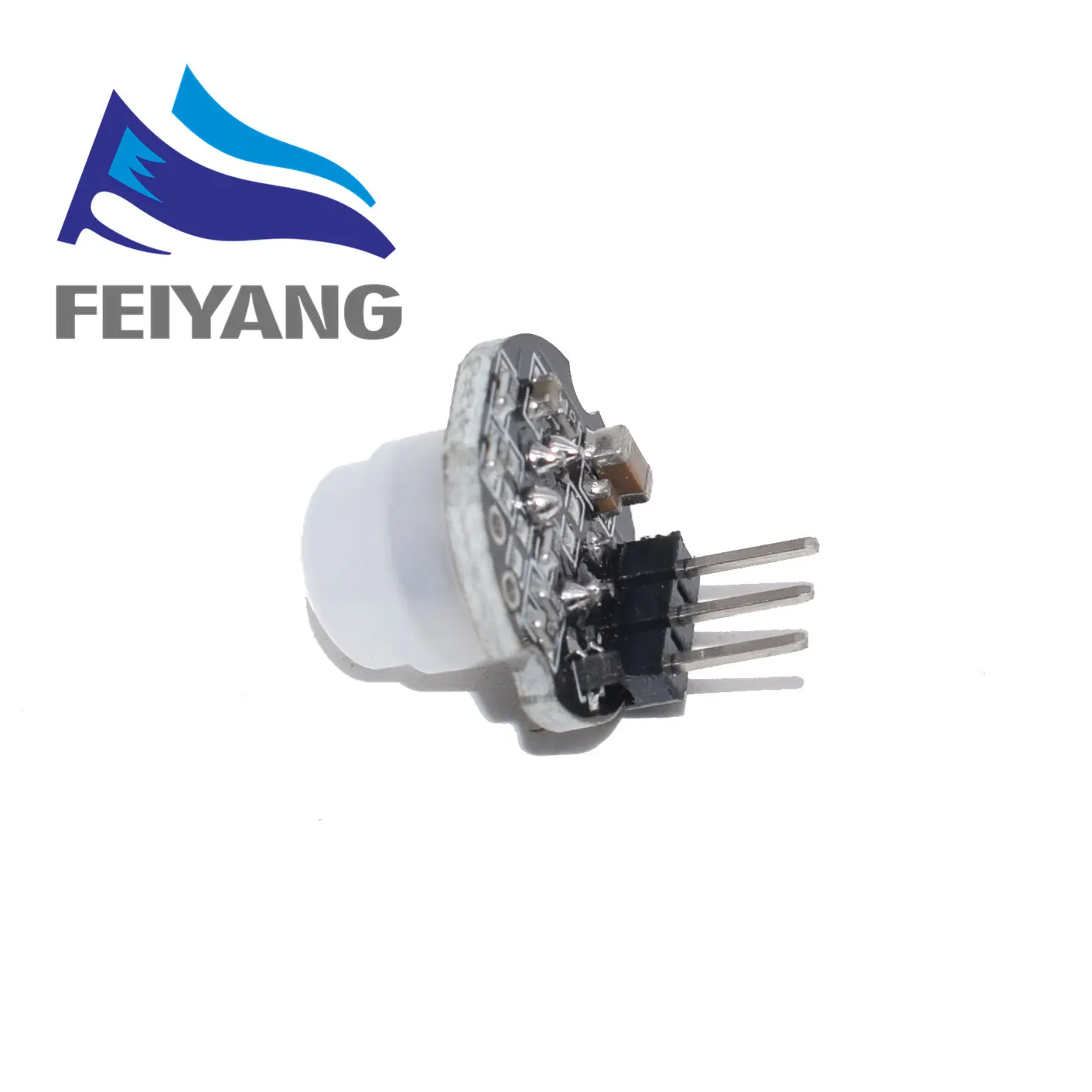

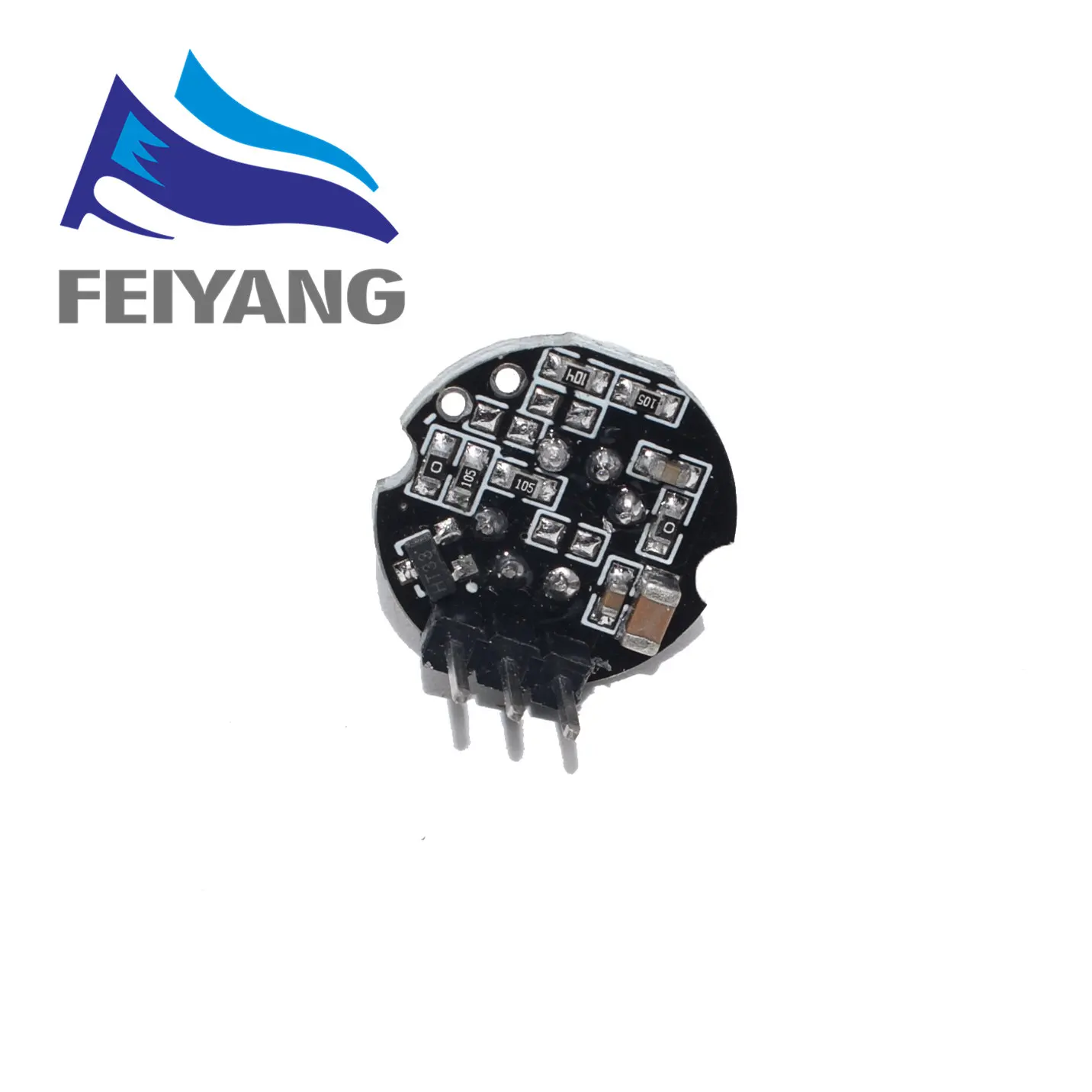

HC-SR602
Рабочие параметры:
Пироэлектрический модуль инфракрасного датчика человеческого тела, модель: SR-602
Расстояние срабатывания: до 5 метров; Рекомендуется 0-3,5 М.
Выход: высокий уровень, H = 3,3 В, L = 0 В
Источник питания постоянного тока: 3,3-15 в
Ток покоя: 20 мА
Особенности и способы использования:
Этот модуль обладает высокой чувствительностью, быстрым откликом, небольшим статическим потреблением энергии, небольшим размером, прост в установке и устанавливается.
Объектив, контактный разъем припаян, и блок питания поставляется без отладки. Используется для освещение датчика тела, сигнализация, безопасность,
Контроль доступа по запросу, автоматическое оборудование для сельского хозяйства, лесного хозяйства и горнодобывающей промышленности.
Ключевые моменты:
1. Высокое время выхода этого продукта регулируется, от 2,5 секунд до 1 часа, время выхода устанавливается на заводе.
Это 2,5 секунды, и вы можете заменить один резистор чипа, если вам нужно его заменить. Пожалуйста, прочтите значение сопротивления, соответствующее стандартному времени задержки.
См. Соответствующую форму ниже.
2. Время блокировки, 2 секунды, не регулируется.
3. Завод определяется как повторяющийся триггер и не может быть изменен.
4. Напряжение питания этого модуля составляет от 3,3 В до 15 в, а предельное напряжение составляет от 2,8 В до 18 в.
5. Время вывода модуля: выход высокого уровня в течение 2 секунд после включения питания, затем низкий, войдите в режим ожидания
Статус. Если время задержки изменено, то время, когда модуль выводит высокий уровень после включения питания, будет соответственно увеличиваться, что можно понимать как
Время запуска после перехода в нормальное рабочее состояние после увеличения электрической мощности.
6. После установки светочувствительного элемента он не работает днем, работает ночью, не содержит светочувствительных компонентов и работает весь день (На модуле нет фотодиодов, при необходимости приобретайте отдельно. Рекомендуется: Обычный фотодиод F3)
Считается, что светочувствительный элемент не установлен.
7. Этот модуль очень чувствителен, обратите внимание на место установки, старайтесь избегать источника теплового излучения (выход воздуха/прямые солнечные лучи)
8. Чувствительность этого модуля регулируется, вам необходимо заменить чип-резистор. Пожалуйста, прочтите соответствующую таблицу ниже для получения подробной информации.
Сетка.
9. При пайке обычным паяльником 220 В перед сваркой необходимо отсоединить источник питания. Рекомендуется использовать
Паяльник с низким напряжением 24 В, например, домашний белый светильник 936.
10. Если вы следуете микроконтроллеру и подключаете лампу, пожалуйста, прочтите схему эталонной схемы ниже.
