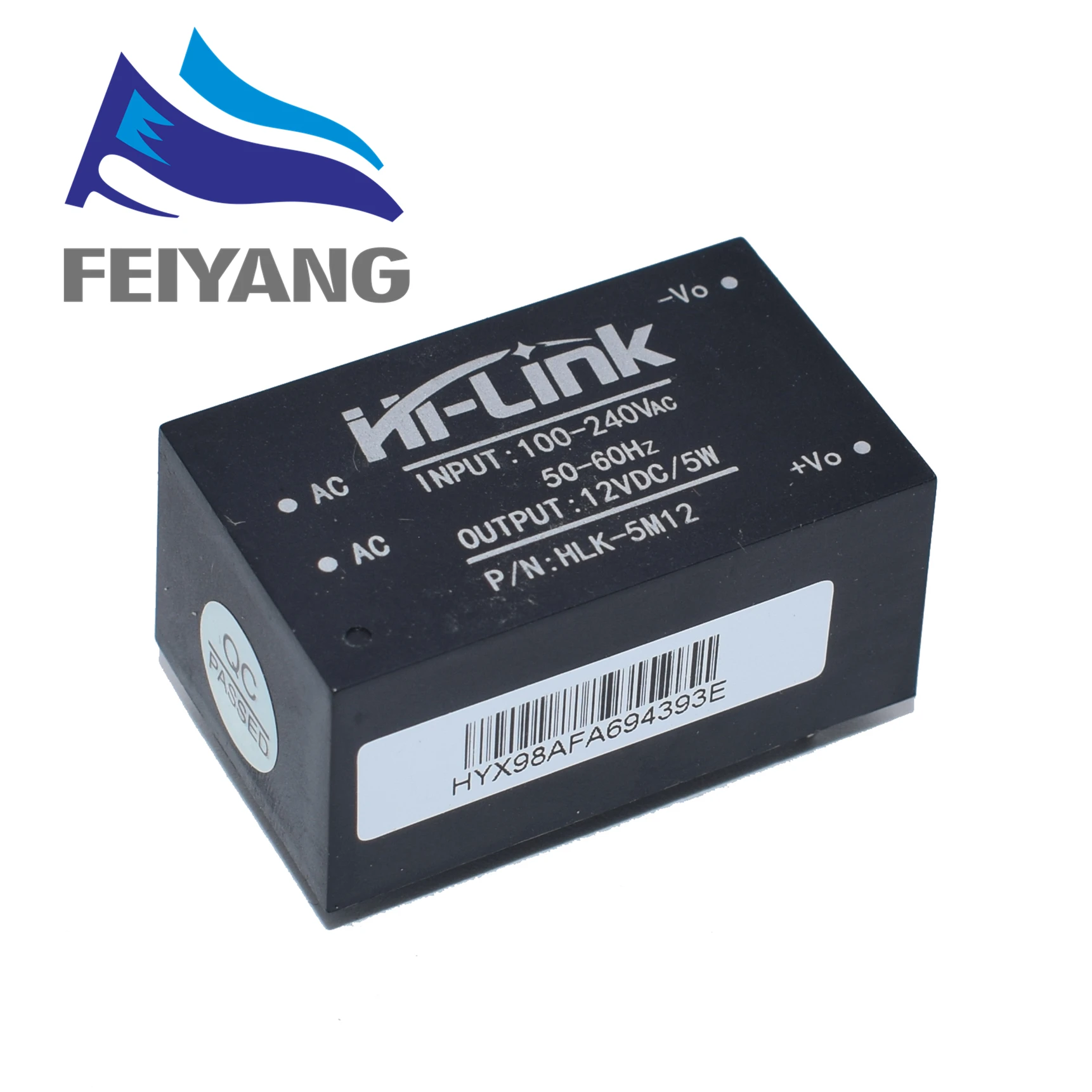

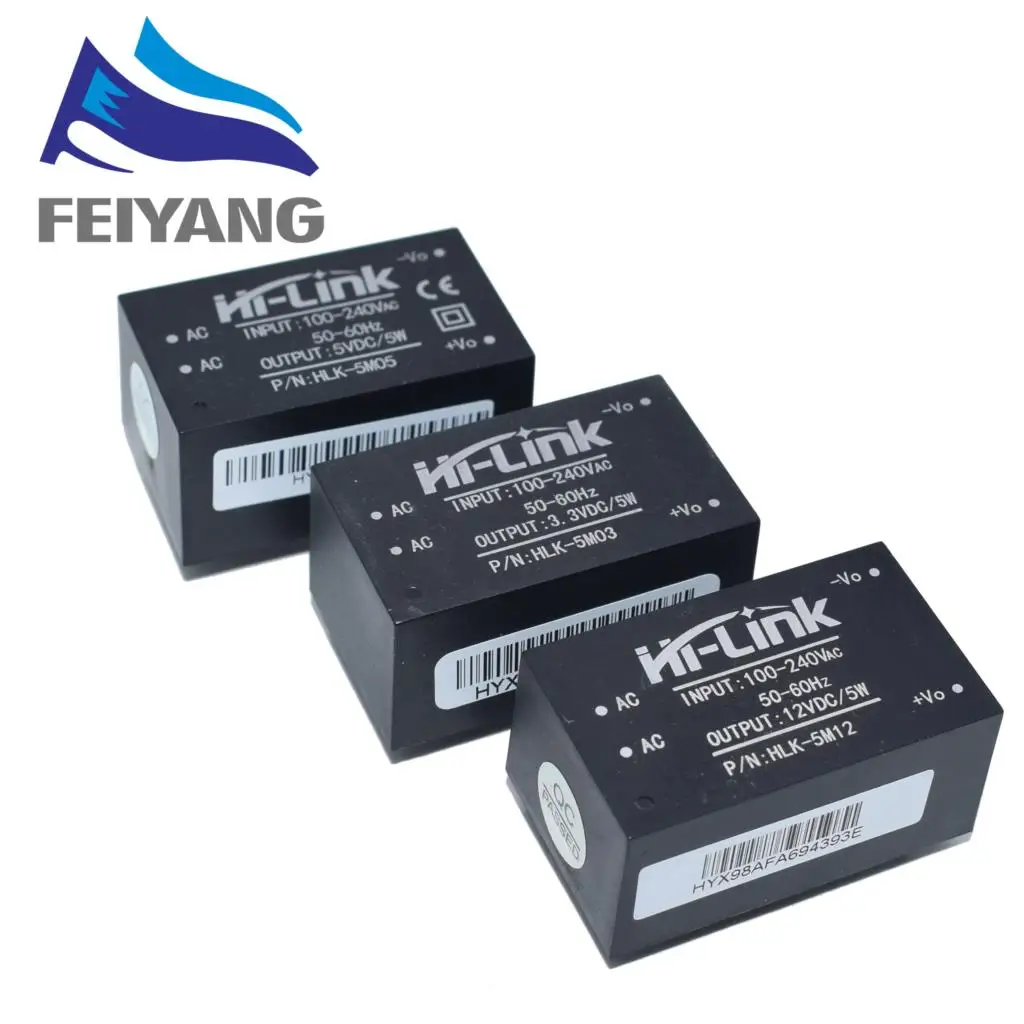

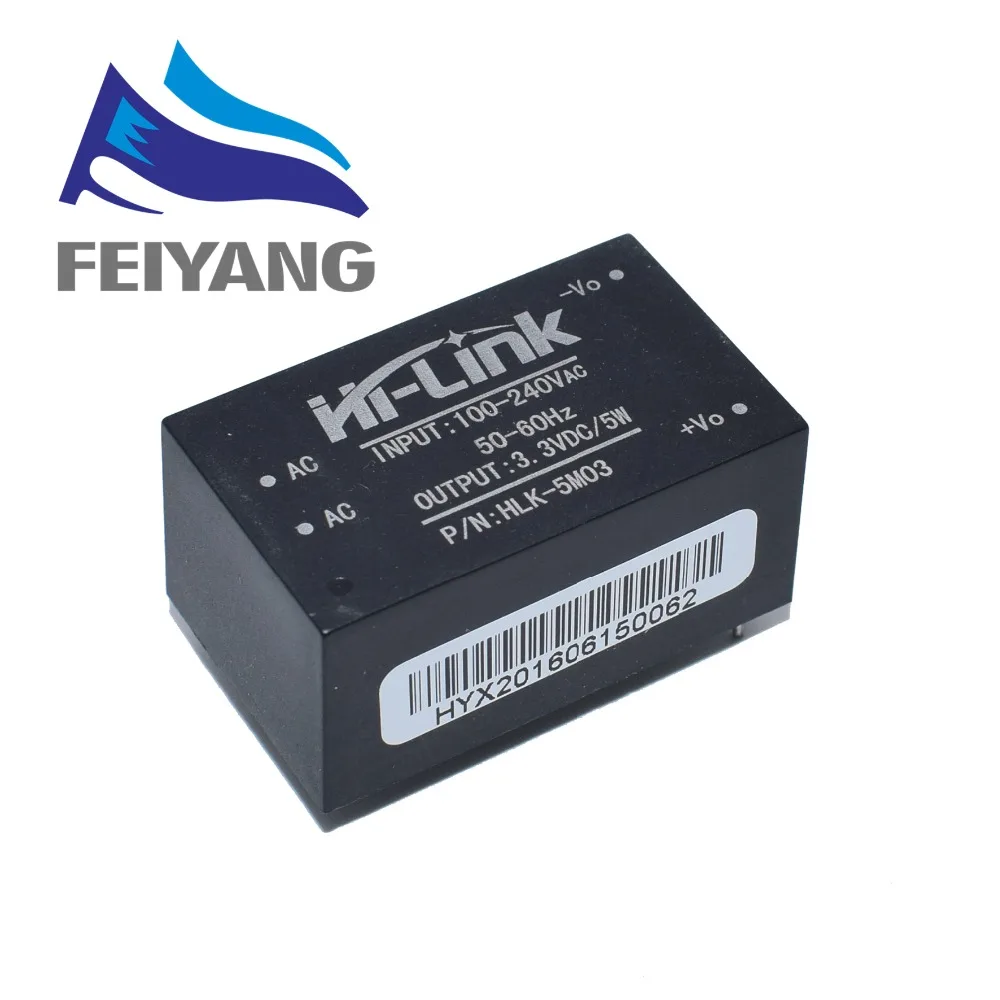

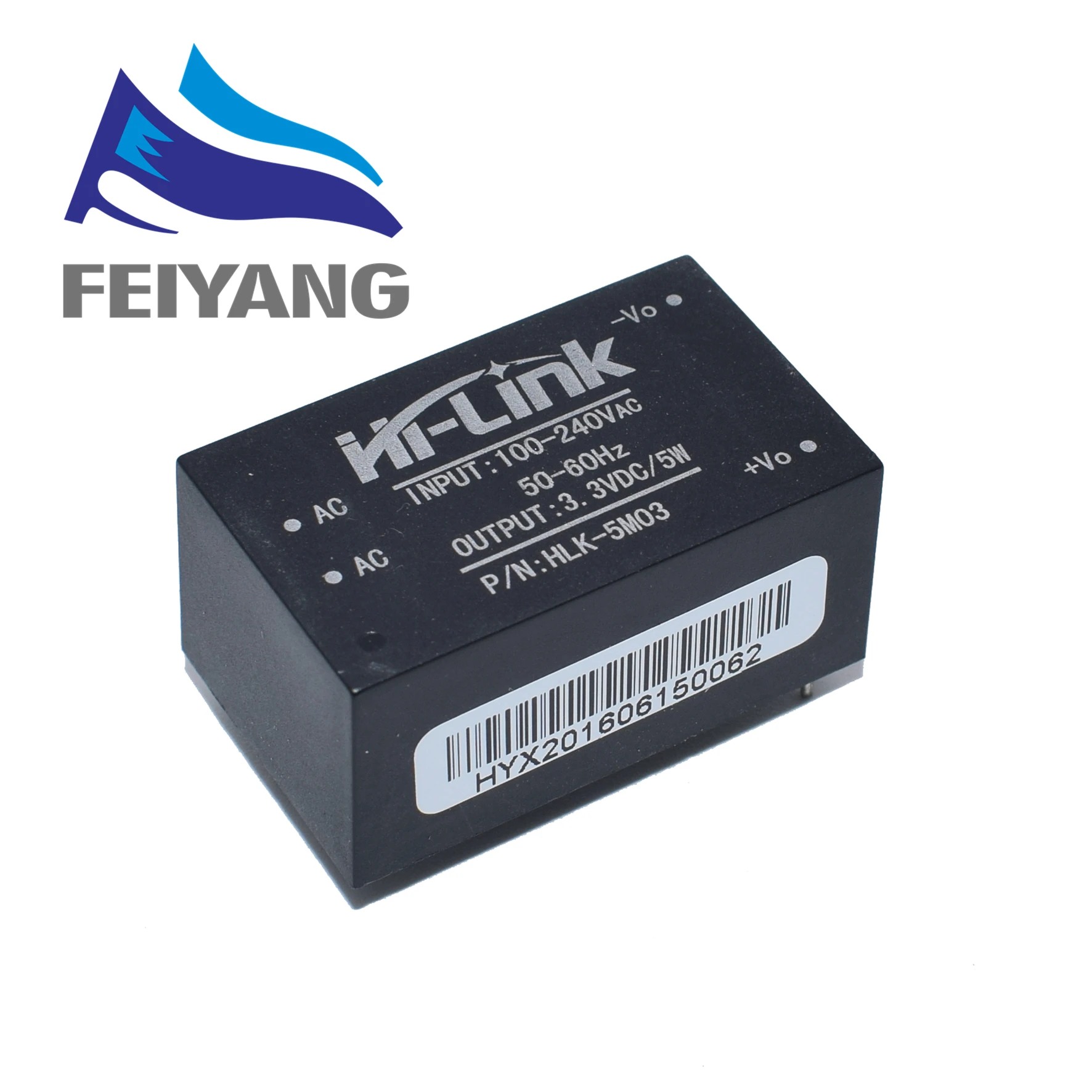

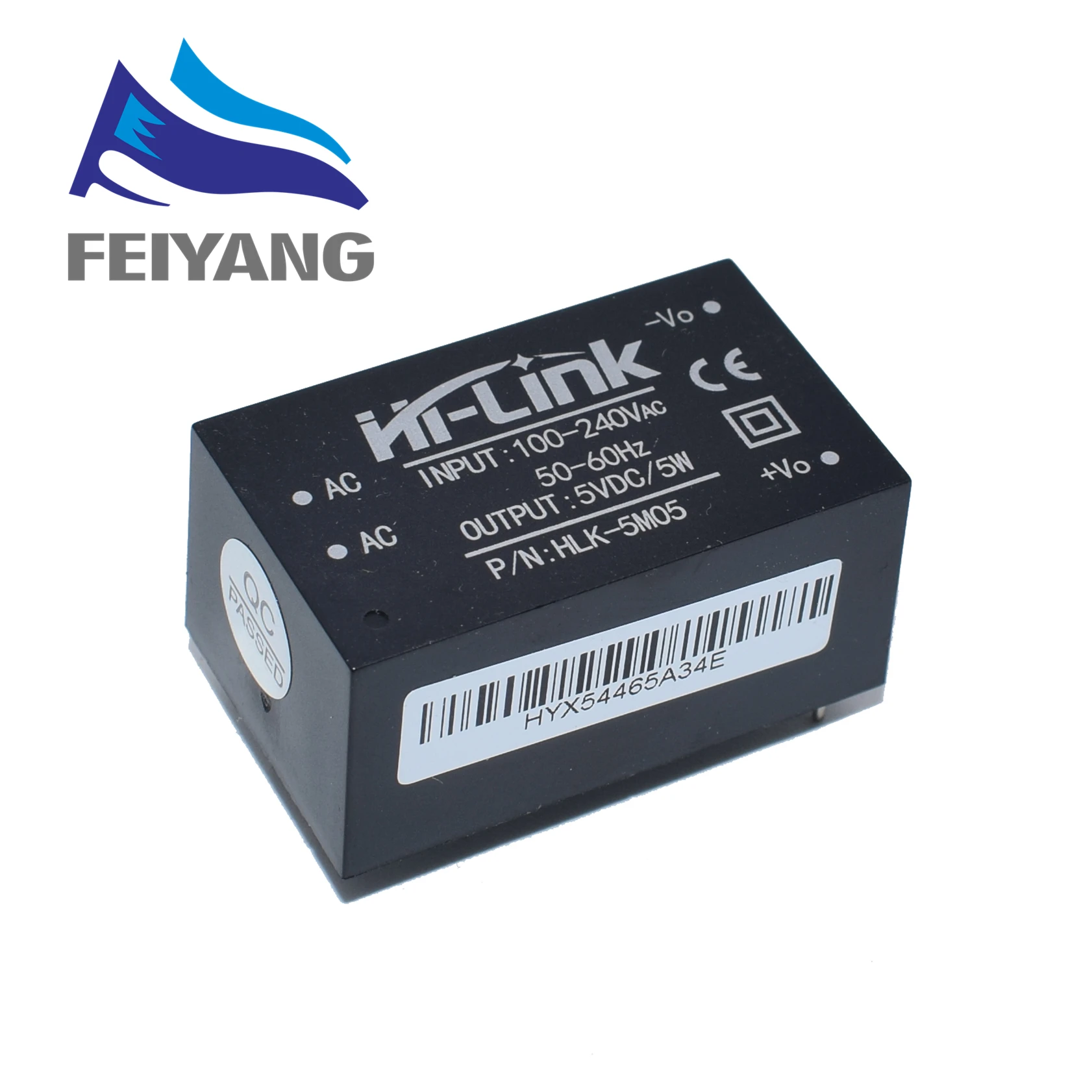

10 шт. 220v 5V переменногопостоянного тока, Производство Китая изолированного источника питания модуль, HLK-5M05HLK-5M12HLK-5M03 импульсный понижающий 5 Вт модуль питания

1.Особенности продукта:

1. Соответствует требованиям UL, CE,

2. Ультра-тонкий, ультра-маленький

3. Все Входные напряжения (переменный ток: 90 ~ 240 В)

4. Низкая пульсация и низкий уровень шума

5. Выходная перегрузка и защита от короткого замыкания

6. Высокая эффективность, высокая плотность мощности

7. Продукт предназначен для соответствия требованиям EMC и тест безопасности

8. Низкое энергопотребление, охрана окружающей среды, без потери нагрузки <0,1 Вт

9.100% старение и тестирование нагрузки

10.1 год гарантии perio

2. Состояние окружающей среды

Наименование товара

Технические критерии

Блок

Рабочая температура

-20-+ 60

Цельсия

Температура хранения

-40-+ 80

Цельсия

Относительная влажность

5-95

%

Способ охлаждения

Охлаждение излучением

Атмосферное давление

80-106

КПа

Высота уровня моря

≤ 2000

М

Вибрация

Коэффициент вибрации 10 ~ 500 Гц, 2G10min./1 цикл, 60 мин. каждый вдоль осей X,Y,Z

3. Электрические характеристики

1.Входные характеристики (испытание при комнатной температуре 20 С).

Наименование товара

Технические критерии

Блок

Номинальное входное напряжение

100-240

Переменный ток

Диапазон входного напряжения

90-240

Переменный ток

Максимальный входной ток

≤ 0,2

A

Всплеск входного тока

≤ 10

A

Максимальное входное напряжение

≤ 270

Переменный ток

Введите медленное начало

≤ 50

MS

Эффективность входного низкого напряжения

Vin = 110 В переменного тока, выход full-load≥ 69

%

Входное Высокое напряжение эффективность

Vin = 220 В переменного тока, выход full-load≥ 70

%

Долгосрочная надежность

MTBF≥ 100000

H

Номинальное выходное напряжение нагрузки

+ 5 ± 0,1

VDc

Полное Номинальное выходное напряжение

+ 5 ± 0,2

VDc

Кратковременный максимальный выходной ток

≥ 1200

Ма

Максимальный выходной ток в течение длительного времени

≥ 1000

Ма

Регулирование напряжения

± 0,2

%

Регулирование нагрузки

± 0,5

%

Выходная пульсация и шум

(MVp-p)

≤ 70

Номинальное входное напряжение, полная нагрузка. Использование полосы пропускания 20 МГц,

Нагрузки боковые зеркала 10 мкФ и 0,1 мкФ конденсатор с алюминиевой крышкой, для того, чтобы быть проверены.

МВ

Переключатель амплитуды перегрева

(Номинальное входное напряжение и выходная нагрузка плюс 10%)≤ 5

% VО

Защита от перегрузки по току

150-200% от максимальной нагрузки на выходе

A

Защита от короткого замыкания на выходе

Прямое короткое замыкание на нормальном выходе, автоматическое восстановление нормальной работы после удаления короткого замыкания

4. Характеристики безопасности:

4,1Продукция предназначена для соответствия требованиям сертификации UL, CE.

4,2Безопасность и электромагнитная совместимость

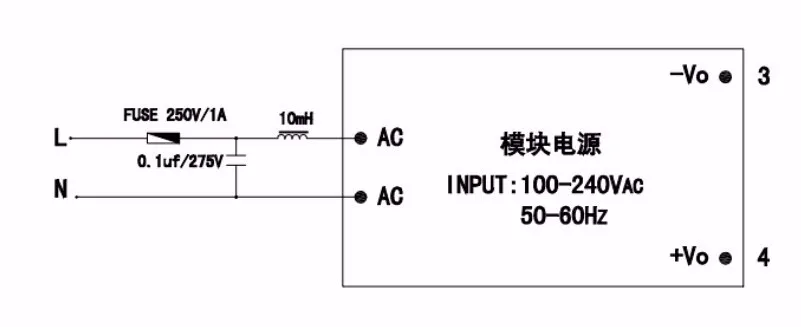

Разработан с входом 0.5A UL сертифицированной страховки;

Печатная плата с использованием двусторонней медной плакированной пластины, материал для уровня огнестойкости 94-V0;

Стандарты безопасности: соответствие UL1012, EN60950, UL60950

Напряжение изоляции: I / P-O / P: 2500VAC

Сопротивление изоляции: I / PO / P> 100M Ом/500VDC 25 C 70% RH

Проводимость и излучение: Соответствует EN55011, EN55022 (CISPR22)

Электростатический Разряд: IEC / EN 61000-4-2 уровень 4 8кв/15кВ

Радиочастотный радиационный иммунитет: IEC / EN 61000-4-3 см. Примечание по применению

4.3 температурный дизайн

При комнатной температуре конденсаторы этой мощности, внутренняя поверхность главного преобразователя максимальная температура не превышает 90 с;

Максимальная температура поверхности корпуса не превышает 60 с

5. Логотип, упаковка, транспортировка, хранение

5,1 логотип

5.1.1 логотип продукта

Вместо продуктов, маркированных знаками, его содержание в соответствии с национальными стандартами, промышленными стандартами.

5.1.2 логотип упаковки

Продукция, отмеченная именем производителя, адресом, почтовым кодом, типом товара, произведенным годом, месяцем, днем в коробке;

Отметка «вверх», «влага» «ручка с осторожностью» и другие транспортные знаки, все знаки соответствуют положениям GB 191.

5,2 упаковка

Продукты разделены с использованием специальной пластиковой упаковки коробки, с функцией анти-вибрации и в соответствии с положениями GB 3873.

5,3 транспорт

Упакованные продукты могут быть отправлены любой транспортной службой, там должны быть навесы в транспортировке и без чрезмерной вибрации, воздействия и т. Д.

5,4 хранение

Продукты должны храниться в соответствии с GB 3873
