Имитация голоса Берлина 956 линейный усилитель мощности 1 канал пла...
0 Отзывов
1 Заказов
4 602,75₽
Схема усилителя мощности голоса Берлина 956
Полностью симметричный X-Amp дизайн Ультра-Быстрый усилитель мощности цепи

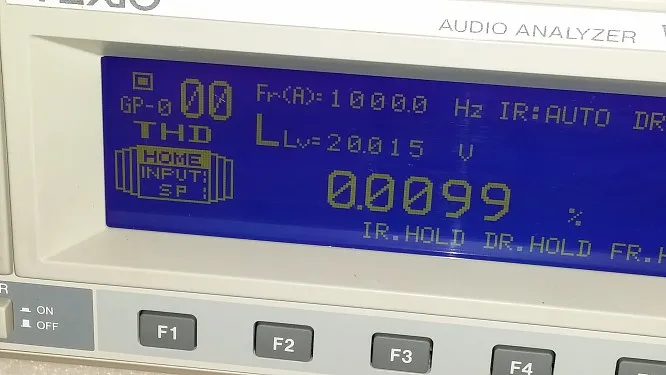

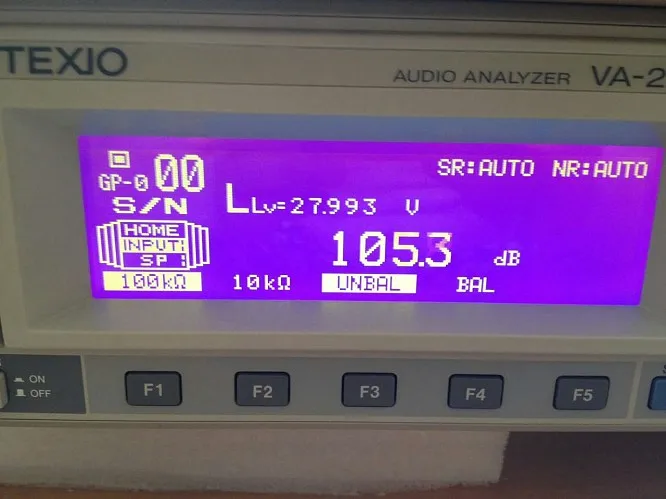

Полная схема усилителя постоянного тока, с сервоприводом постоянного тока, средняя точка всегда находится в пределах 1 мВ (есть измеренное изображение позади)
Заключительный этап принимает 2 пары SanKen C2922/A1216 SanKen трубки king collector параллельный выход

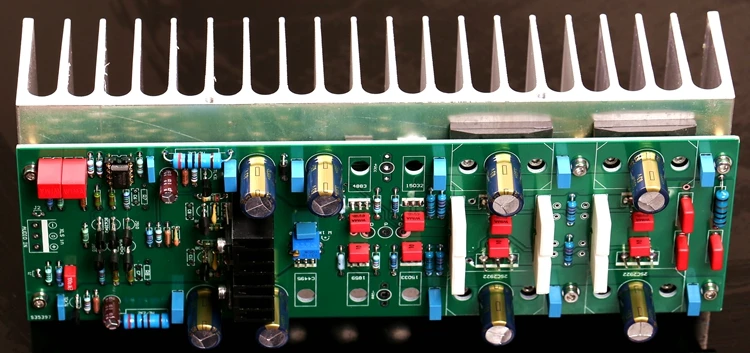

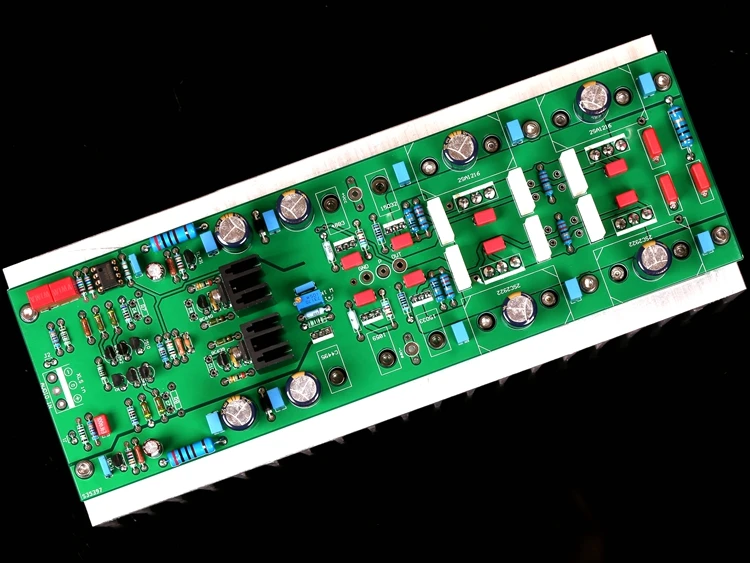

Готовая плата, отладка статического тока, проверка звука ОК, выдающийся тембр и качество звука, отсутствие проблем, нулевой шум, супер стабильная схема
Напряжение источника питания: ± 35-65 в Резервная мощность трансформатора более 200 Вт на канал, 25-45 В переменного тока
Выходная мощность: 8 Ом 50-120 Вт, 4 Ом в два раза, сильная тяга
Размер печатной платы: 253 мм * 81 мм, все силовые трубки установлены внутри печатной платы
Стандартная версия: используется 10 Siemens 1uF63v, 8 Panasonic FC330uF 63v
Улучшенная версия: Используйте 10 wima 1uF63v, 8 elna brown god 100 мкФ 63v

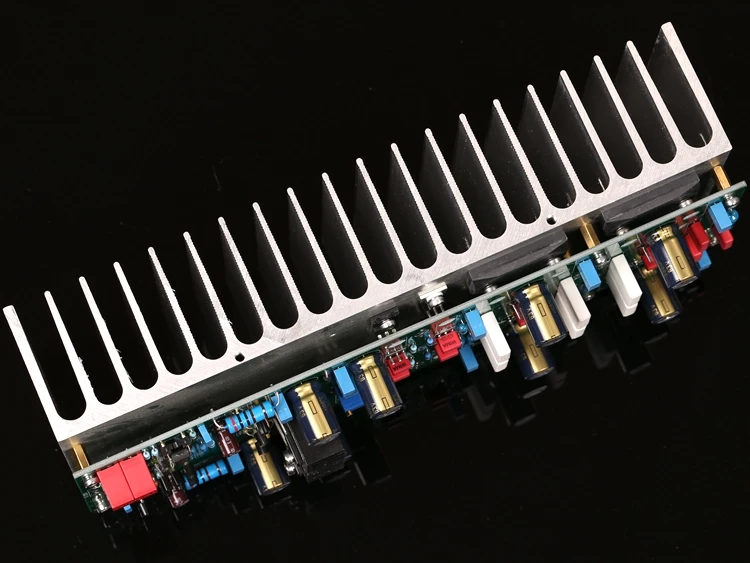

Соответствующий радиатор для каждого канала 253*100*50, а вес составляет 1,1 кг; монтажные отверстия на лицевой стороне сделаны машинными инструментами (Этот продукт не включает в себя теплораспределитель и радиатор, показанный на картинке, если вам это нужно, пожалуйста, свяжитесь с продавцом)
