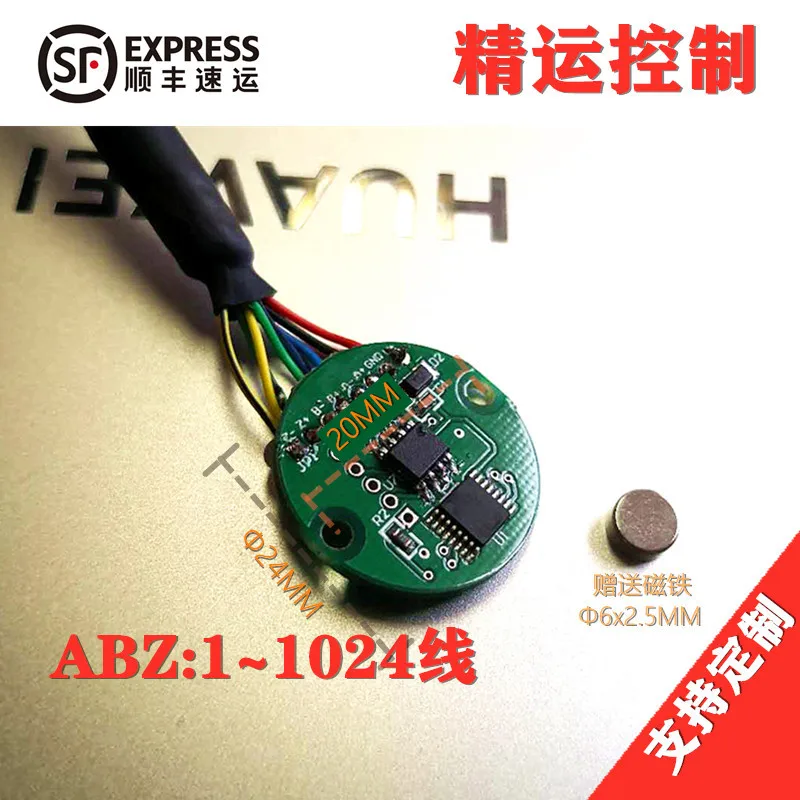

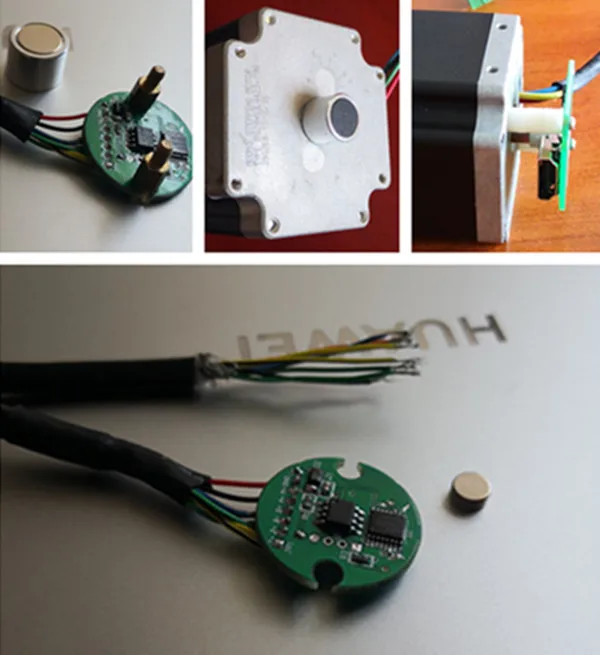

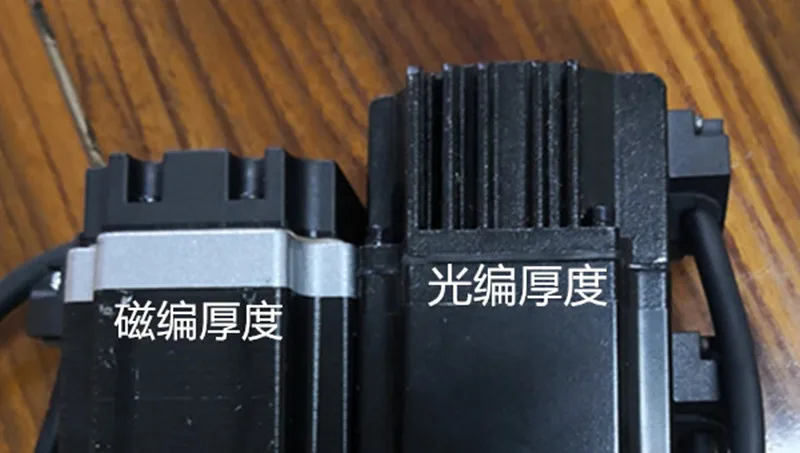

Инкрементный Магнитный кодировщик, высокая скорость (максимальная 25000rpm) Нулевая задержка (<2us);ABZ:1-1024Line(ppr) настраиваемый; Ультра тонкая Замена оптического вязания; Для AC или DCBLDC/PMSM 、 есть кисть, общее разрешение замкнутого цикла отзывы шагового двигателя (импульсы на Циклон): 256, 512, 1000, 1024; Кроме того, ABZ произвольное разрешение (1-1024Line) настраиваемый. MJ20E-CSeries кодеры обеспечивают высокую производительность, низкая стоимость двигателя отзывы системы; Подходит для различных AC или DC отзывы двигателя системы, включая DC, пмсм, щеточный мотор, шаговый двигатель, И т. д. 。 подходит для ультра-тонкой конструкции, высота двигателя меньше, чем 15 миллиметров, более простая установка, допускается большой допуск вала двигателя и осевое движение. Бесконтактное вращение может работать в течение длительного времени в сверхвысокой скорости, особенно подходит для очень жестких Окружающей среды, например: нефтяное загрязнение, пыль и другие среды. Отличная конструкция позволяет внутренним устройствам нормально работать при очень высоких температурах окружающей среды. Сплит-дизайн, простота установки и отладки, надежная производительность. Передовая технология магнитного преобразования делает всю машину более стабильной, более прочной
Технические параметры:
Подходит для двигателя: 28, 35, 39, 42, 57, 60, 86, 110 установка сигнала заднего выходного вала проводка: 8 линейных дифференциальных выходов длина сигнальной линии: стандартный экранированный провод 0,5 мм (нестандартная длина может быть настроена) Разрешение powerPPR:256, 512, 1000, 1024; В аддитивном произвольном разрешении (1-1024PPR) настраиваемое Напряжение питания: прямое 5 В ± 10% (SELV) выходной вал двигателя: вертикальный глухой или полый вал установочный зазор: расстояние между магнитной поверхностью и чипом surface1-3mm допустимые отклонения: максимум не может превышать 0,3 мм Общая высота: 13,5 мм Рабочая температура: 0...+ 100 °C Температура хранения: -40… + 100 °C магнитная сталь Материал: смешанный магнитного материала
Дифференциальный сигнал, линейный провод, разрешение 5Vgules, GNDblack, A + blue, A-Flower blue, B + green, B-Green Decor, Z + желтый, Z-желтый цвет цветка
Область применения:
Коммуникация, Серводвигатель постоянного тока отзывы, шаговый двигатель замкнутого цикла, робот, AGV, промышленная швейная машина, текстильное оборудование, машина с ЧПУ, оборудование для автоматизации. Определение модели
MJ20E256-C 256PPR

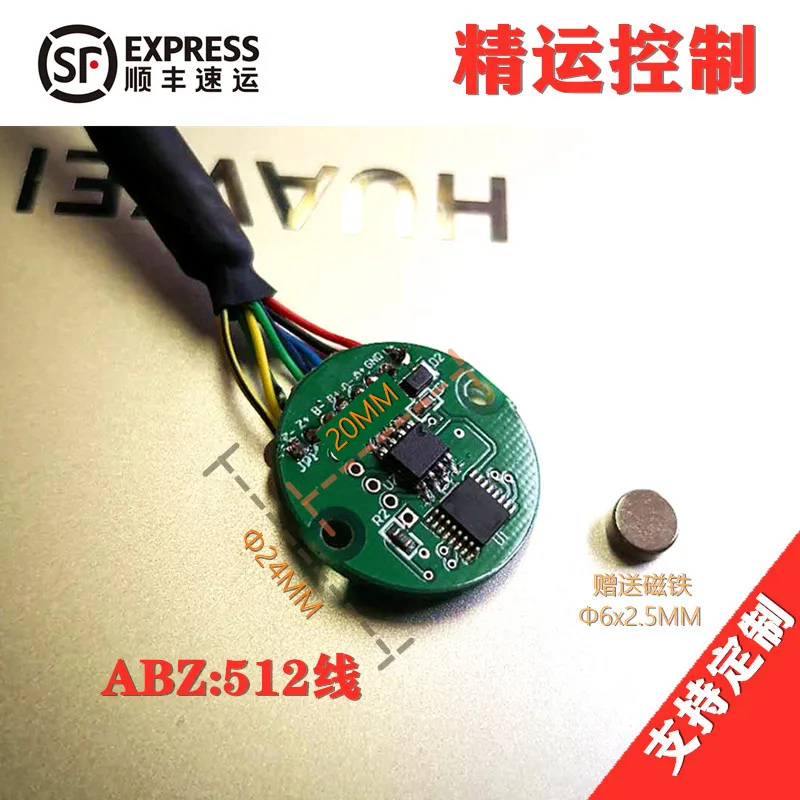

MJ20E512-C 512PPR

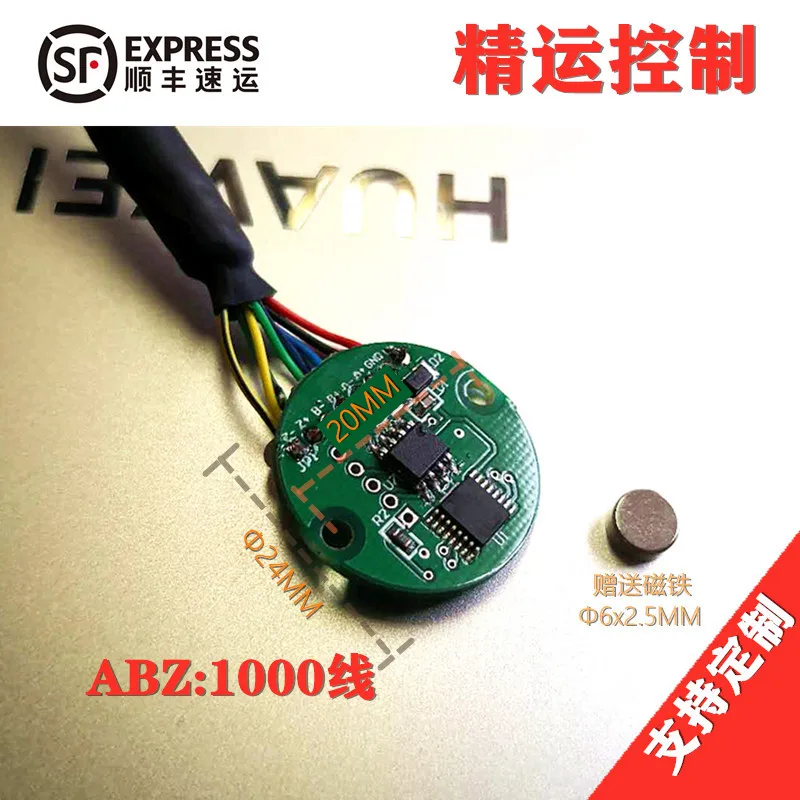

MJ20E1000-C 1000PPR

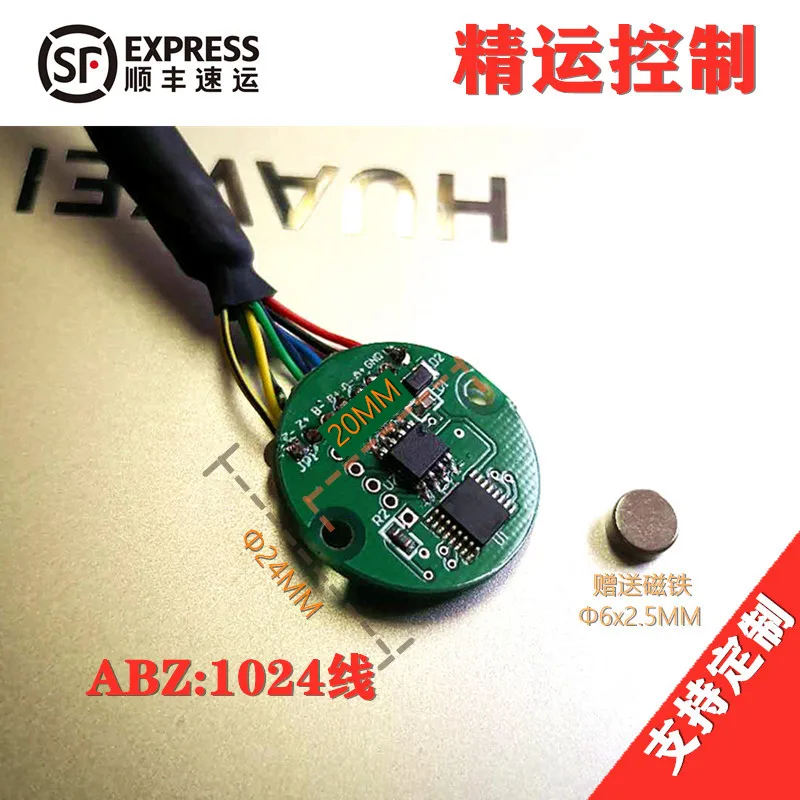

MJ20E1024-C 1024PPR
Примечание: выше приведены общие модели, пользовательские модели в соответствии to1-1024PPRDifferent разрешением для определения модели
\
