Не включает Raspberry Pi
Поддержка I2S/DSD/коаксиальный вход
Аналоговый/коаксиальный/оптический/выход I2S
384K/32 бит функция декодирования
Уникальные часы DSD
Характеристики продукта:
Номинальное напряжение: + 5 В (может питаться от материнской платы Raspberry Pi или от розетки постоянного тока на материнской плате)
Номинальный ток: 300 мА

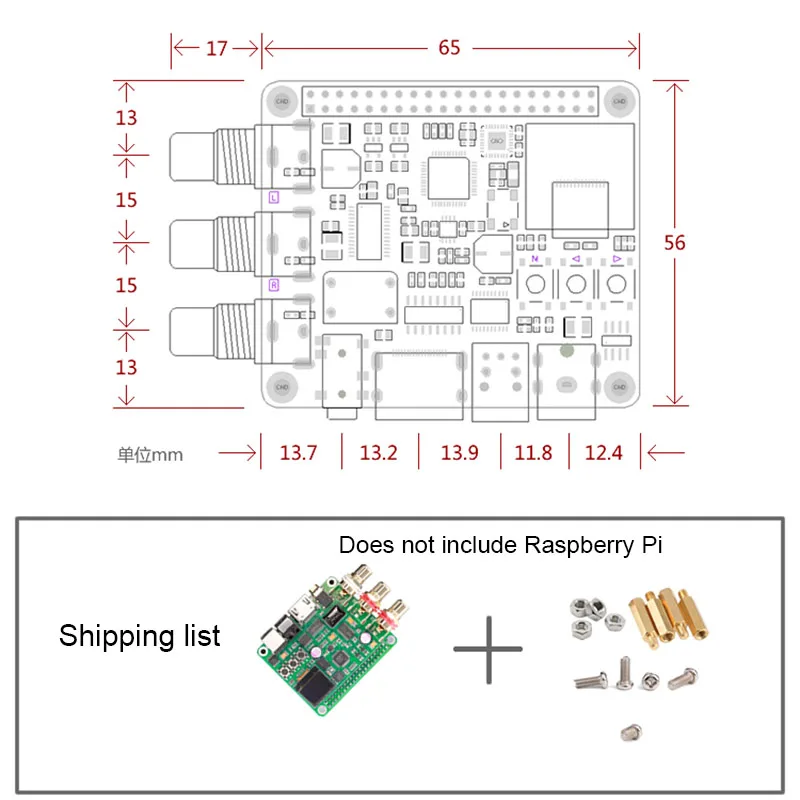

Размер материнской платы: 56 м x 65 мм

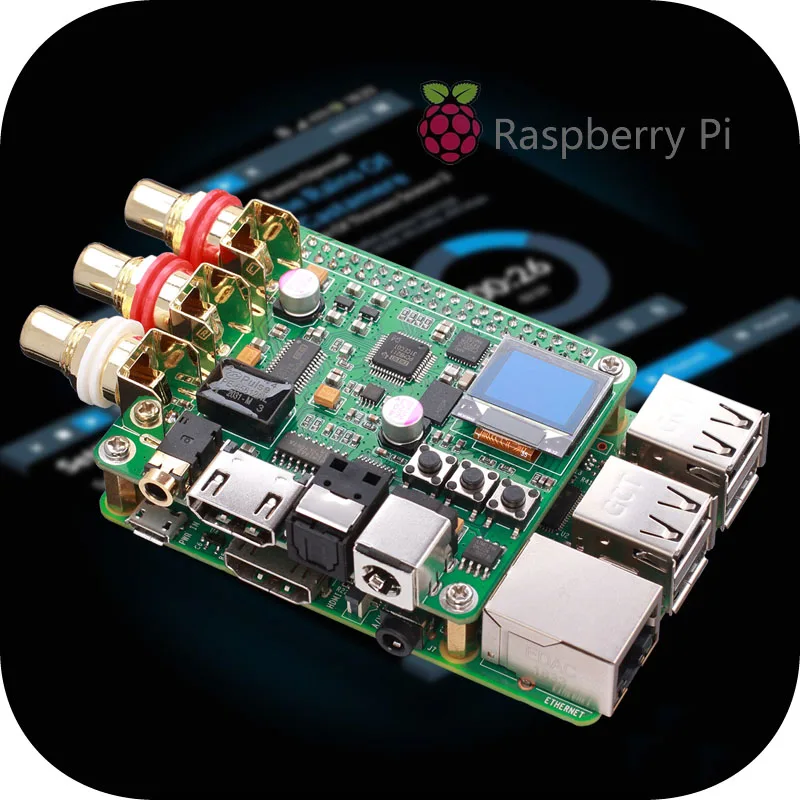

Поддержка Raspberry Pi Модель: Raspberry Pi 2B/3B/3B +/4B
Поддержка проигрывателей: громкость, Moode, Runeaudio
Характеристики выходного интерфейса:
Аналоговое аудио: RCA гарнитура 20-20KHz2vrms (Аналоговое аудио поддерживает 32 бит/384K декодирование)
Коаксиальный: PCM32K-192K/32 бит
Волокно: PCM32K-192K/32 бит
I2S PCM 32K-192K/32 бит
DSD DSD64/DSDI28

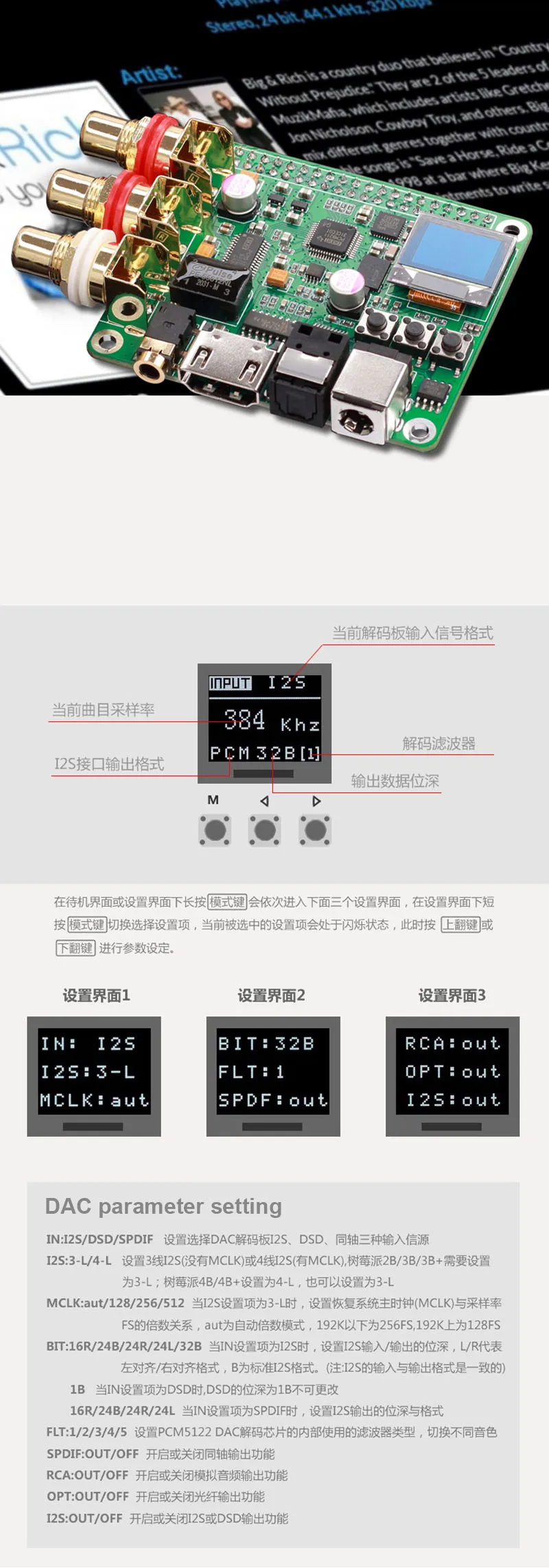

Введение параметров DAC:
INI2S/DsD/SPDIF настройки выберите DAC декодер плата 12S, DSD, коаксиальный три входных источника

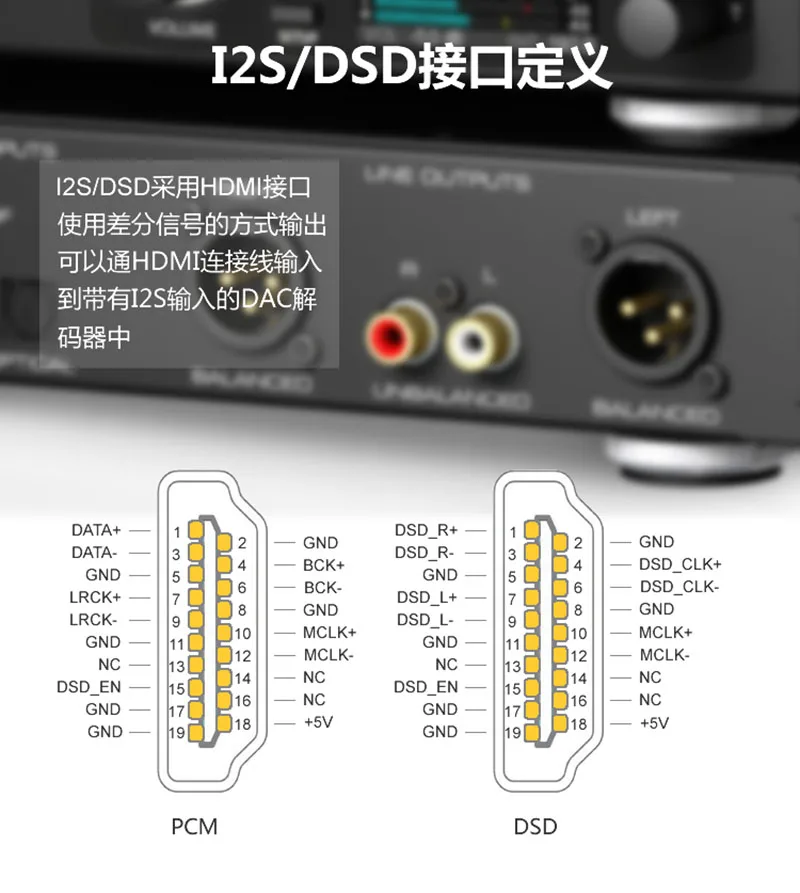

I2S: 3-L4-L комплект 3-жильный 2S (без MCK или 4-проводной 2S с MCLK, Raspberry Pi 2B/3B/3B + должен быть установлен на 3-L; raspberry Pi 4B/4B + установлен на 4-L, который также подходит для 3-L
MCLK: aut/128/256/512, когда позиция установки 2S 3, установите мастер-Часы системы восстановления (Множественная связь между MCLK и частотой дискретизации FS, aut является автоматическим многомодовым, 192K-256FS, 192K-128FS
Бит: 16R/24B/24R2432B когда N установлен в 12S, установите глубину бит 12S вход и выход, LR стоит для левого/правого оправданного формата, И B-стандартный формат 2S. (Обратите внимание, что входные и Выходные форматы 12S одинаковые)
1B когда в настройках пункт DSD, глубина бит DSD 1B и не может быть изменена
16R/24B/24R24L при настройке товара является SPDIF, установите глубину и формат вывода I2S

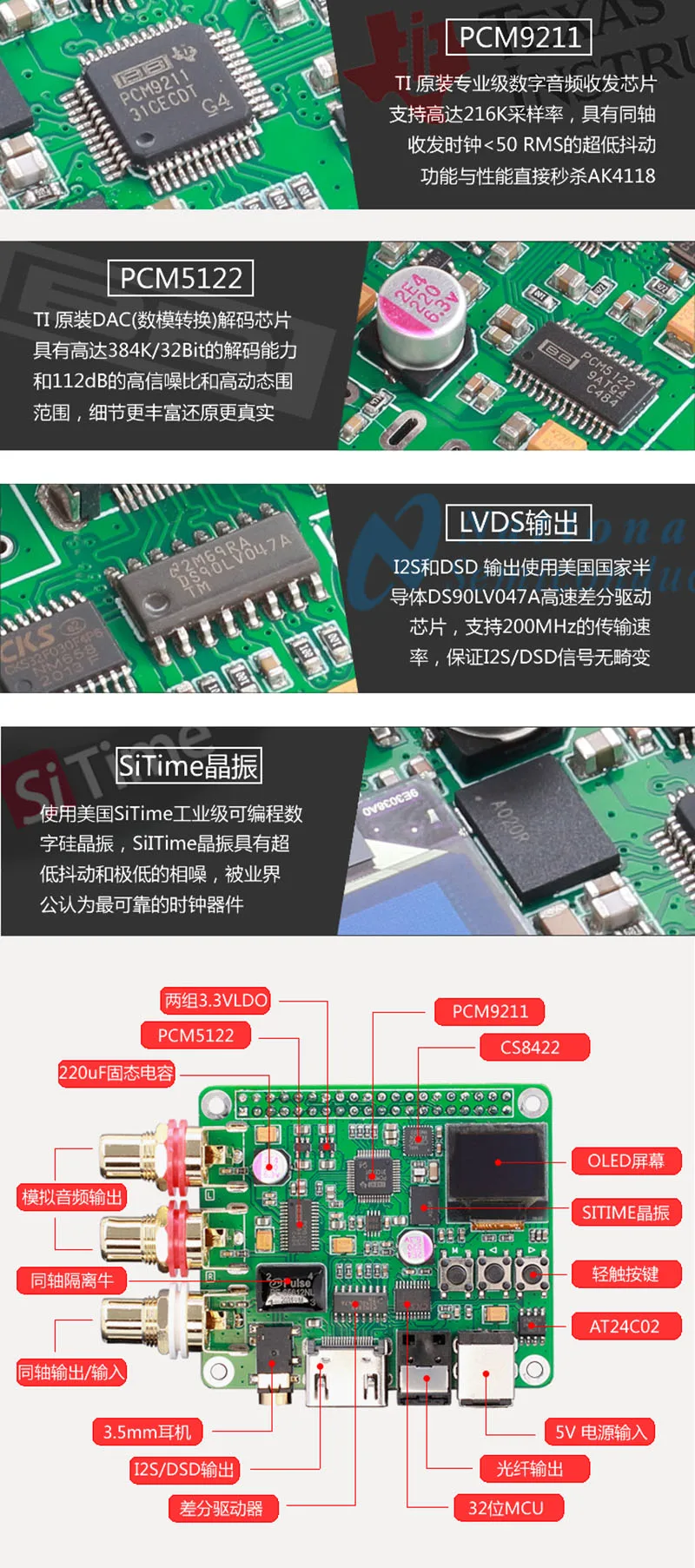

FLT: 1/2/3/4/5 Установите тип фильтра, используемый внутри чипом декодера PCM5122DAC для переключения между разными тонами
SPDIF: выход/выключение включение или выключение функции коаксиального выхода
RCA: выход/выключение включение или выключение функции аналогового аудиовыхода
Опт: выход/выключение Включение или выключение функции вывода оптического волокна
I2S: выход/выключение Включение или выключение I2S или DSD функция вывода
