Введение продукта:

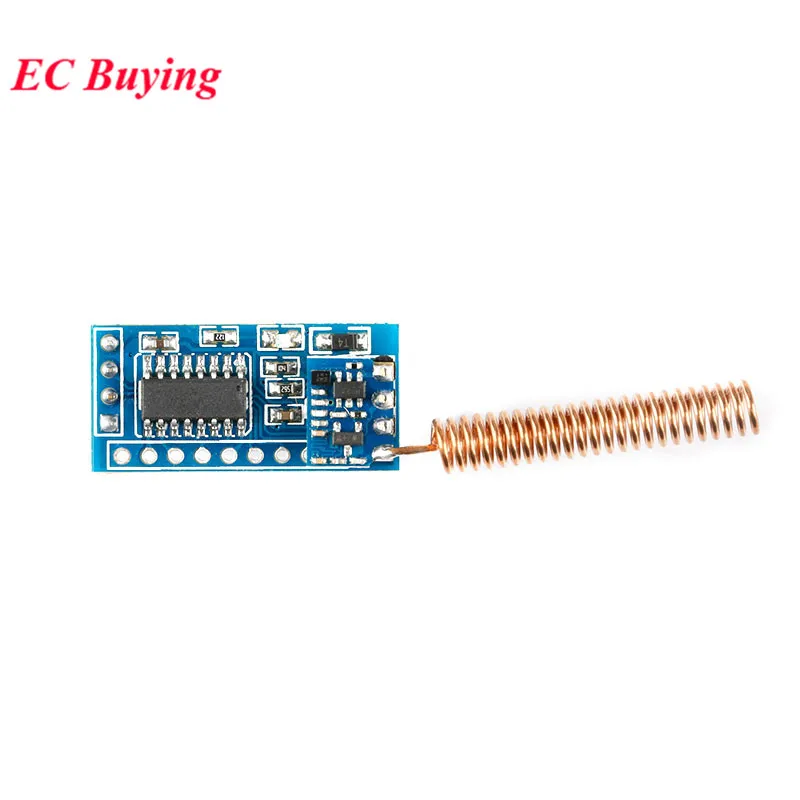

Этот продукт представляет собой последовательный порт для радиочастотного модуля с частотой 315 МГц. Он использует микрокомпьютер с одним чипом для управления эквивалентом 250 000 пультов дистанционного управления, который может имитировать любые параметры адреса и ключевые значения пульта дистанционного управления. Это эквивалентно чипу кода EV1527 миллионов с свободно установленными параметрами, которые могут удовлетворить 99% сцен!
Параметры продукта:

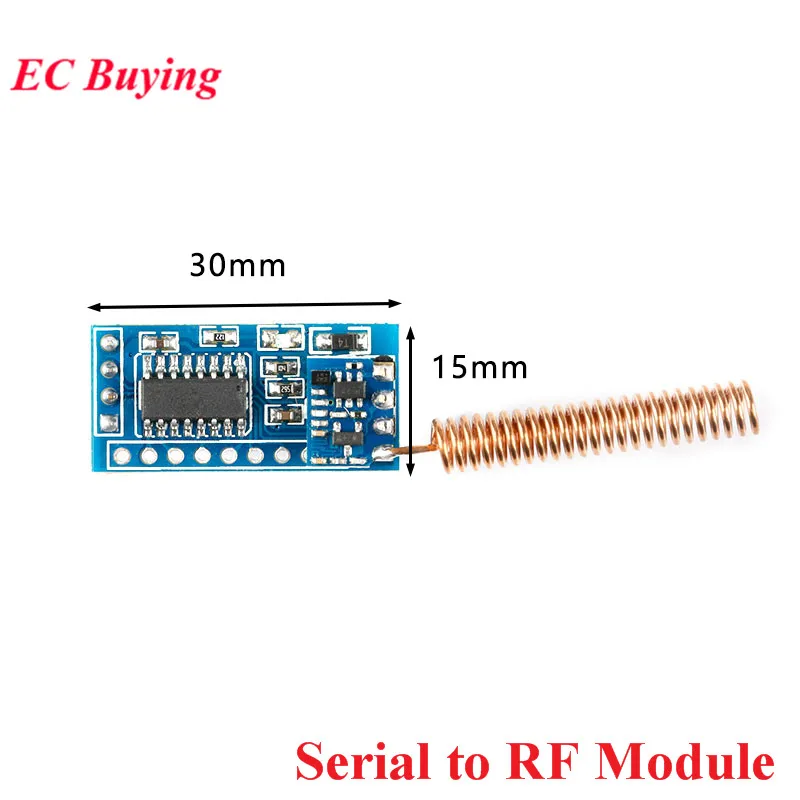

Размер продукта: 2,5*1,7 см (без антенны) 3*1,7 см (высокомощная версия)
Длина антенны: 3,5 см
Напряжение: 3,3 V-5V
Поддерживаемая частота: 315 МГц
Потребляемая мощность в режиме ожидания (приблизительный расчет): 13,5ма (версия высокой мощности)
Потребляемая мощность передачи (приблизительный расчет): 33,5 мА (версия высокой мощности)
Расстояние запуска: 15-200 метров в открытом пространстве, и внутренняя площадь 150 квадратных метров в основном удовлетворена (в зависимости от препятствий)
Метод управления: 5 в TTL последовательный порт управления
Скорость передачи данных последовательного порта: 9600bps (фиксированное значение), отсутствие паритета, 1 стоп-бит
Поддержка сигнала декодирования: модель чипа кода: 2260, 2262, 1527, 2240 конец чипа
Колебание диапазон сопротивления: 1,8-5,6 м

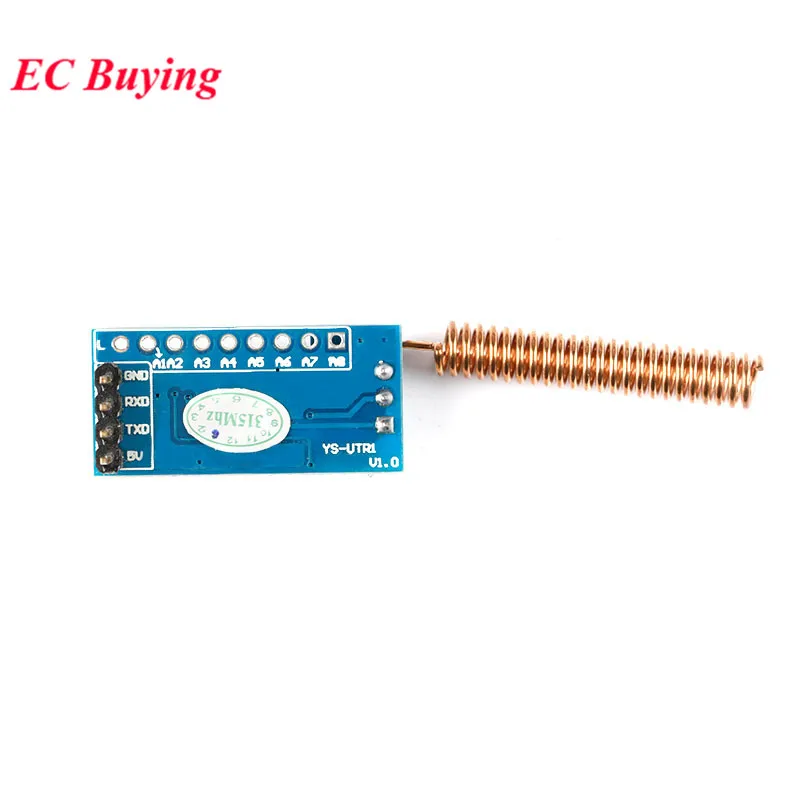

Описание интерфейса:
VCC: положительный источника питания (4,5-5,5 V)
TXD: порт последовательной передачи
RXD: последовательный порт приема
GND: отрицательный полюс источника питания
L: общий триггер
A1-A8: порты кнопок, каждый порт посылает сигнал, как только он касается L порта
Инструкции по использованию:
XX: подходит для настраиваемых параметров
Адрес: эквивалентен настройке и выбору различных пультов дистанционного управления
Ключевое значение: эквивалентно настройке разных клавиш пульта дистанционного управления
Заголовок кадра FD/DF и хвостик кадра: Фиксированные значения, просто заполните непосредственно
Время передачи: выбираемый диапазон 01-FF, который является длительностью сигнала передачи. Чем больше значение, тем дольше время передачи.
Адрес: выберите различные параметры для представления различных пультов дистанционного управления, так как адрес указывает на тот же пульт дистанционного управления
Ключевое значение: можно понять как различные ключи под тем же пультом дистанционного управления (тот же адрес)
Параметры колебания: этот параметр является шириной импульса передачи сигнала, мы можем заполнить 60 по умолчанию
Примеры применения:
1. Пример 1: передавайте различные ключевые сигналы одного и того же пульта дистанционного управления, вы можете написать следующим образом
{Fd03010160df}
{Fd03010260df}
{Fd03010360df} ..............{FD030101FF60DF}
Если вам нужно больше времени запуска, вы можете изменить 03 на 05 или 06 и т. д.
2. Пример 1: передача кнопки 1 сигнала того же пульта дистанционного управления, который может быть написан следующим образом
{Fd03010160df}
{FD0301020160DF}
{Fd03010160df} ..............{FD0301FF0160DF}
По той же причине, чтобы отправить различные ключевые сигналы, измените Ключевые параметры, чтобы они были разными.
Примечание:
Сигнал передатчика используется для обучения и управления приемным устройством, и метод редактирования общей инструкции заключается в использовании метода примера 1, то есть, для использования разных клавиш одного и того же пульта дистанционного управления для кодирования.
Примечание:
1. Как далеко расстояние запуска?
Ответ: расстояние запуска связано с экологическими препятствиями. Обычно расстояние 15-50 метров в неполной открытой местности.
2. Можете ли вы управлять определенным брендом штор, рольставней и сигнализацией?
Ответ: Этот продукт имитирует передачу 2262 1527 кодированного сигнала. Если у вашего устройства есть сигнал для изучения двух форматов кодирования, он может поддерживать его.
3. Как я могу видеть, не совпадают ли модели чипа дистанционного управления и частоты?
Ответ: вы можете обратиться к поставщику дистанционного управления для этого, или вы можете разобрать корпус дистанционного управления самостоятельно. Вы можете видеть, что внутри находится металлический блок, обычно с напечатанными на нем словами. Обычно вы можете увидеть 315 МГц или 433 МГц, и модель чипа может увидеть самый большой. Черные Блоки обычно имеют 8 футов или 16 футов или более, и они также напечатаны с обычными словами. 2262, 2260, 1527 поддерживаются.
4. Как использовать микрокомпьютер с одним чипом для управления передачей
Ответ: Этот модуль использует серийную связь, и вам нужно овладевать знаниями о отправке гексадецима из последовательного порта MCU, И отправьте соответствующие шестигранные данные в беспроводной модуль в соответствии с Протоколом последовательной связи этого модуля.
