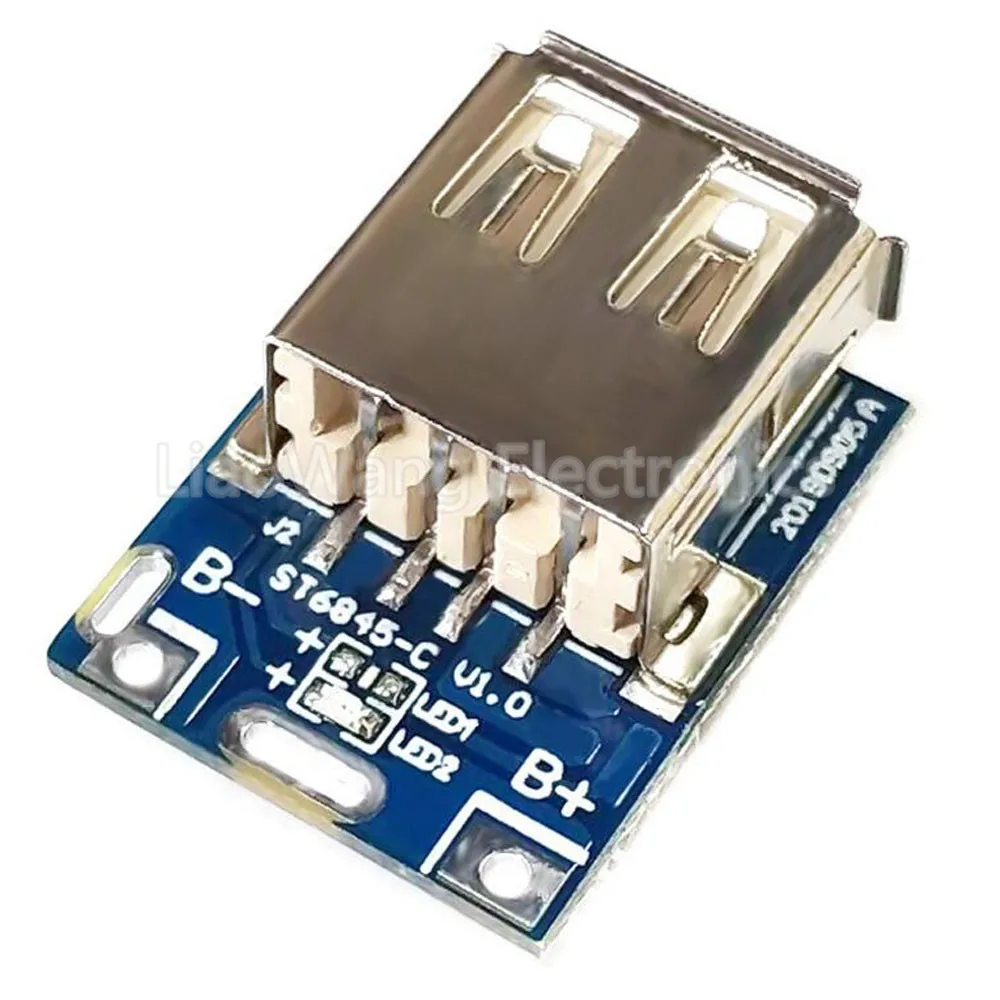

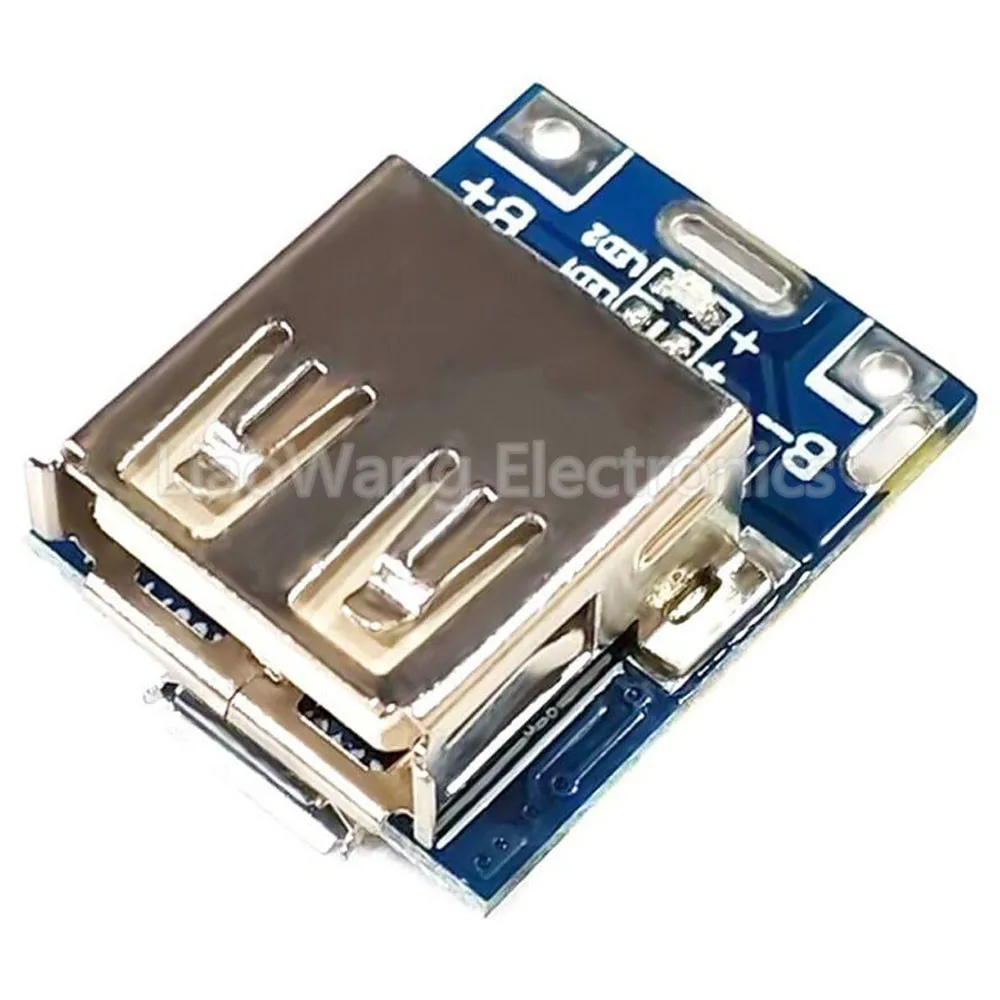

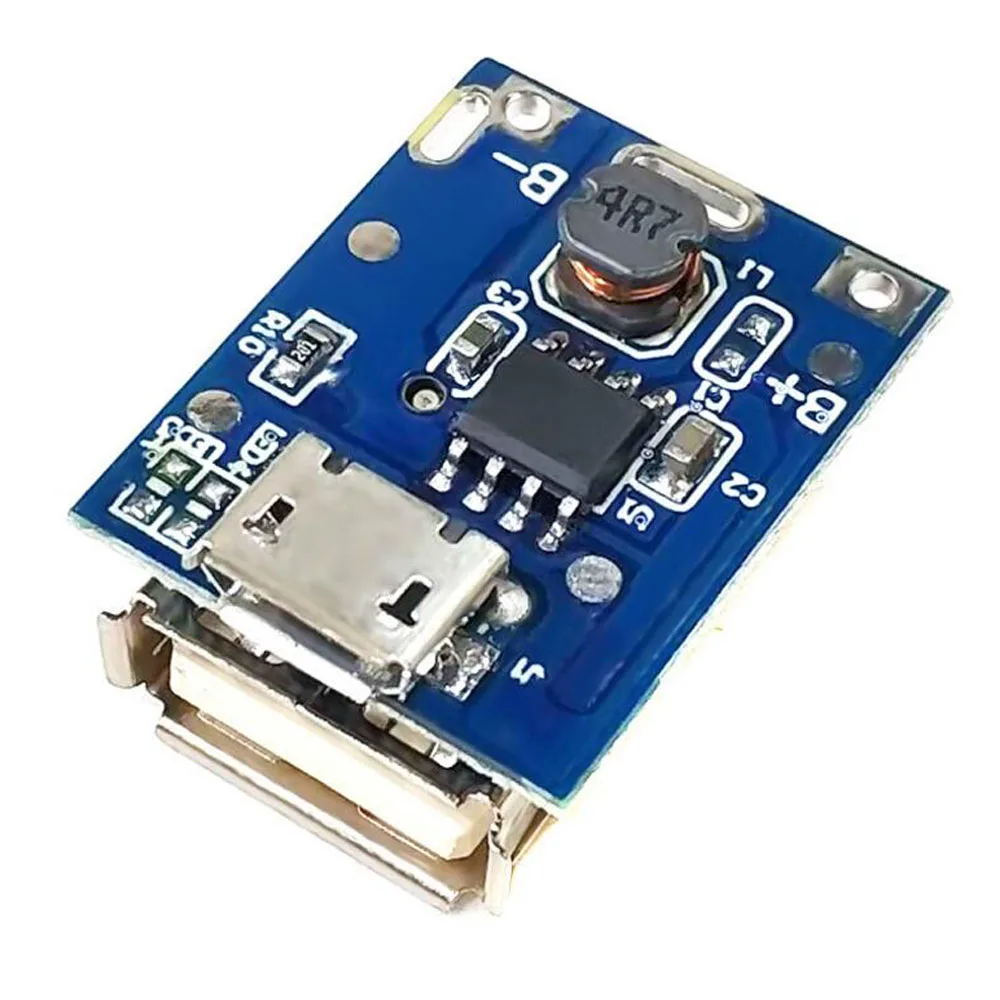

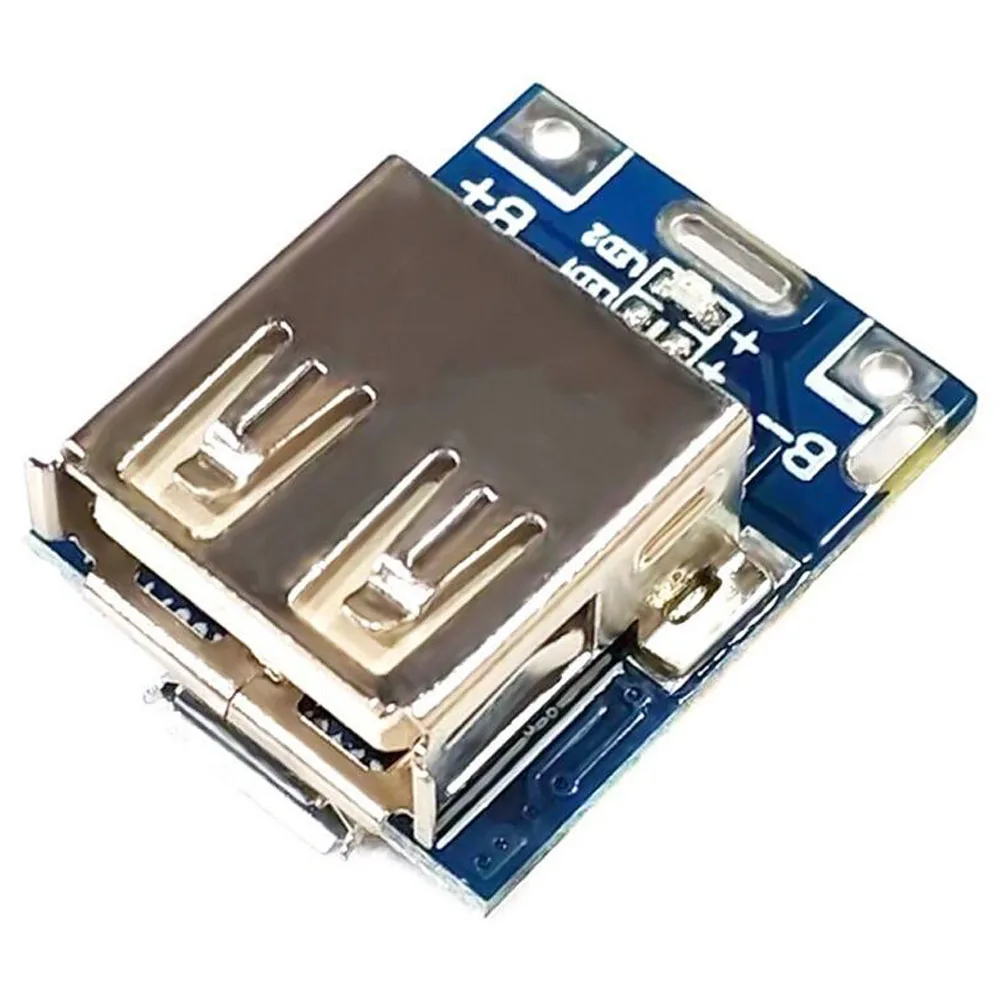

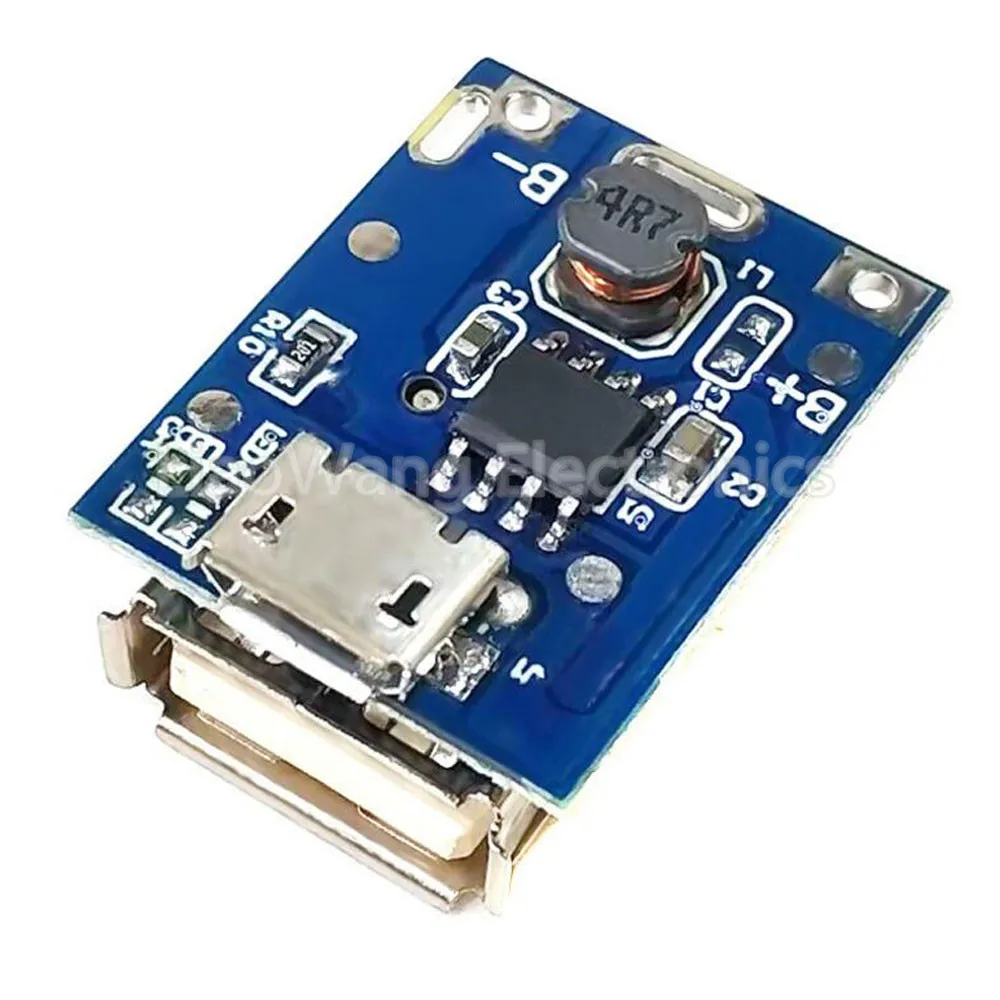

Чип управления питанием-134N3P, TP4223 и 134R2P. Три функциональных параметра абсолютно одинаковы.Плата усилителя 5 В, защитная плата для зарядки литиевого аккумулятора, Плата усилителя духов, материнская плата, решение n3p, зарядное устройство «сделай сам» с портом для зарядки телефона Android и выходным USB-портомКрасный светильник мигает во время зарядки, и красный светильник горит полностьюРазрядный синий светильник мигаетОбзор:134N3P-это однокристальное решение, разработанное специально для мобильных источников питания. Он объединяет модуль управления зарядом, модуль управления разрядкой, модуль обнаружения аккумулятора и светодиодный индикатор, а также модуль защиты. 134N3P имеет встроенный МОП для зарядки и разрядки, и можно установить зарядный ток. Зарядный ток и ток разрядки-1 А. 134N3P объединяет практически все функции защиты безопасности, такие как режим зарядки при постоянной температуре, защита от перегрева, защита от перезарядки и разрядки, защита от перенапряжения на выходе, защита от перегрузки на выходе, защита от короткого замыкания на выходе и т. д. для обеспечения чипа и безопасности литий-ионного аккумулятора, в то время как Схема применения 134N3P простая, И только несколько компонентов требуется для управления зарядкой и разрядкой.ОсобенностиИндикация состояния заряда и разрядаВстроенная зарядка и разрядка MOSВходное напряжение: 3,7 В ~ 5,5 ВЗарядный ток: 1 АВыходной ток: 1 АВыходное напряжение: 5 ВНапряжение прекращения разряда BAT: 2,9 ВПредустановленное напряжение зарядки 4,2 в с точностью ± 1%КПД разряда: 85% (вход 3,7 в, выход 5 В/1 а)Ток в режиме ожидания 8 мАИнтегрированное управление зарядкой и разрядкойИнтеллектуальный контроль температуры и защита от перегреваВстроенная защита от перенапряжения на выходе, защита от короткого замыкания, защита от большой нагрузкиИнтегрированная защита от перезаряда и переразрядаПоддержка режима непрерывной зарядки и нулевого напряжения
Характеристики продукта:
1. Компактный, поддерживает боковой зарядный боковой разряд
2. Защита от перезарядки и переразряда;

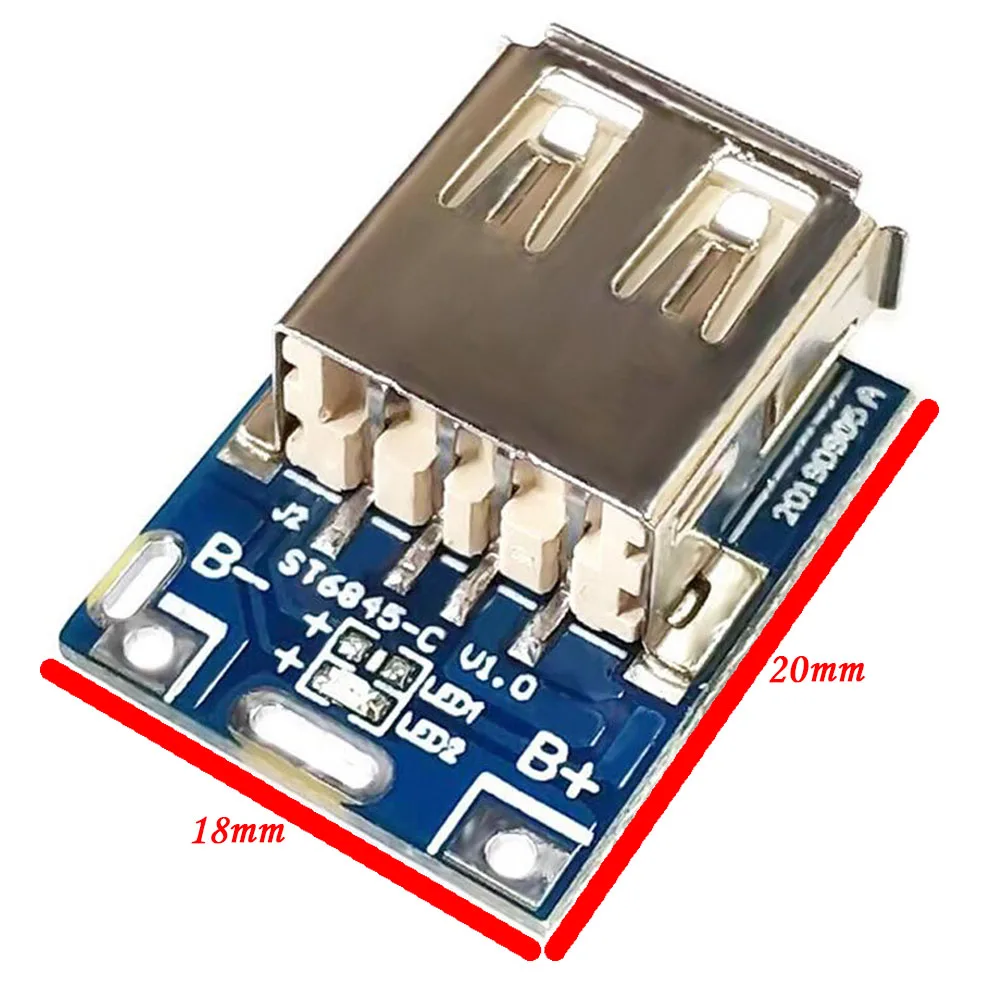

3. Размер пластины: толщина 1 мм * ширина 18 мм * длина 20 мм.
Основные параметры продукта:
Входной порт: MicroUSB (порт Android)
Требования к входу: 5 В источник постоянного тока можно использовать в качестве зарядного входного источника питания
Выходной порт: USB
Выходной параметр: 5 в 1 А
Полезная Батарея: батарея 18650, батарея мобильный телефон, плоская батарея, батарея MP3 и т. д. полимерная литиевая батарея 3,1-4,2 в (Примечание: Параллельное увеличение емкости, серия для увеличения напряжения, можно использовать только параллельно! Непригодная для использования батарея: сухая батарея, аккумулятор, перезаряжаемая батарея 1,2 в, никель-металлогидридная батарея, литий-Железный полимерный литиевый аккумулятор 3,2 в и т. д.
При установке изделия следует отметить следующие моменты:
1. Аккумуляторы должны быть подключены параллельно, и для работы напряжение должно быть от 3,2 до 4,2 в. Можно использовать плоскую головку 18650 и полимерный аккумулятор;
2. Аккумулятор положительно подключен к материнской плате B + отрицательно подключен к B-, что сгорит сопротивление:
3. Не рекомендуется смешивать старые и новые аккумуляторы, батареи с высоким внутренним сопротивлением и аккумуляторы с большой разницей емкости.
