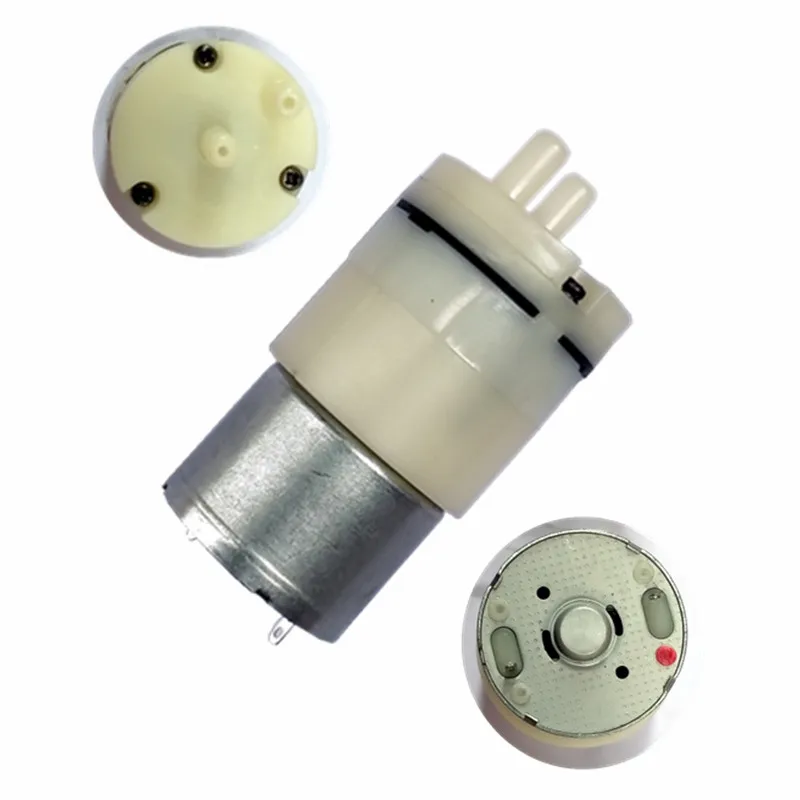

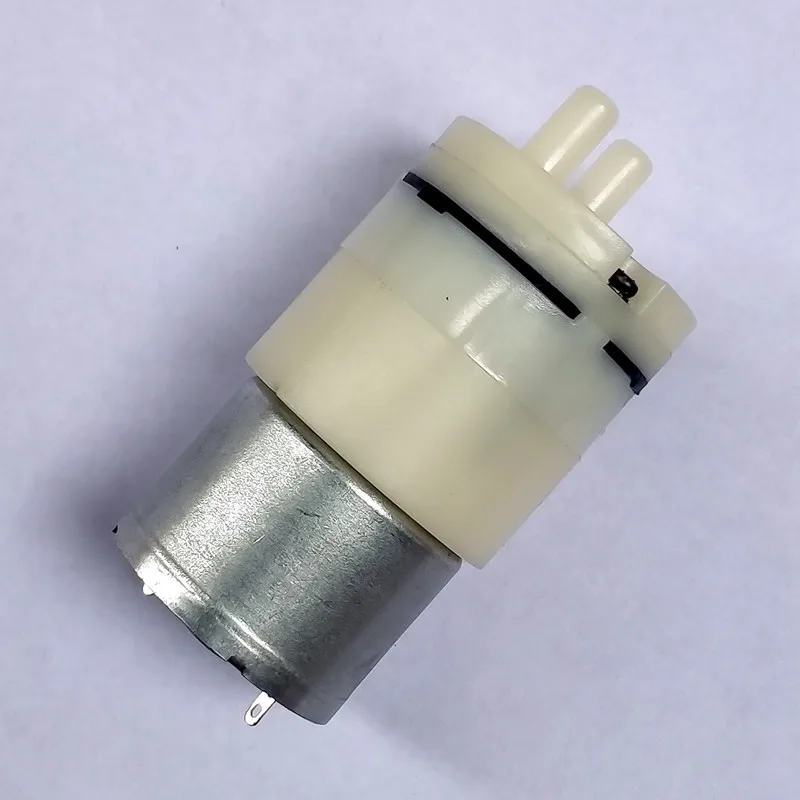

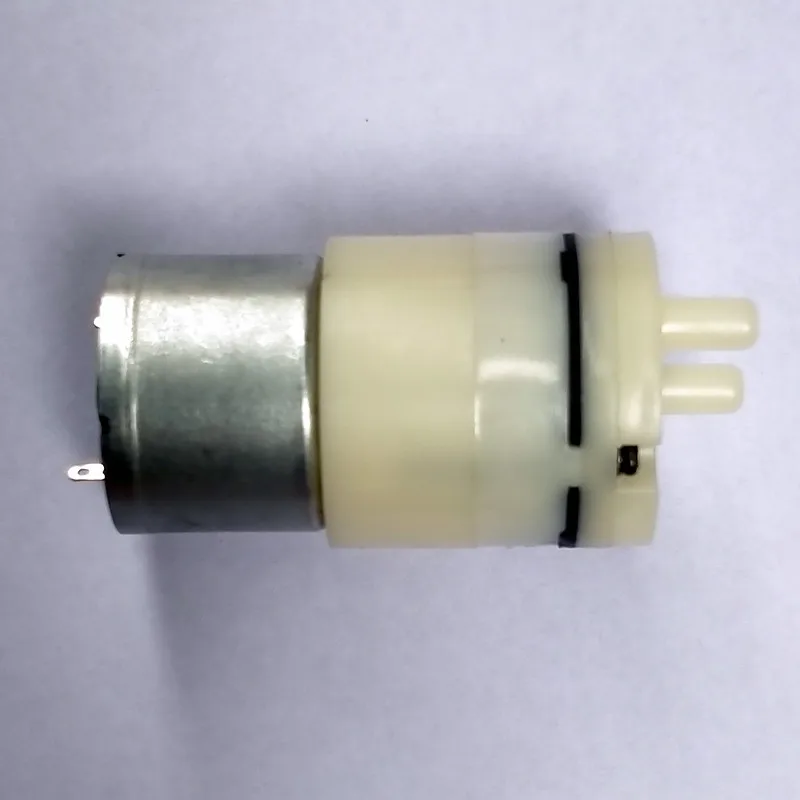

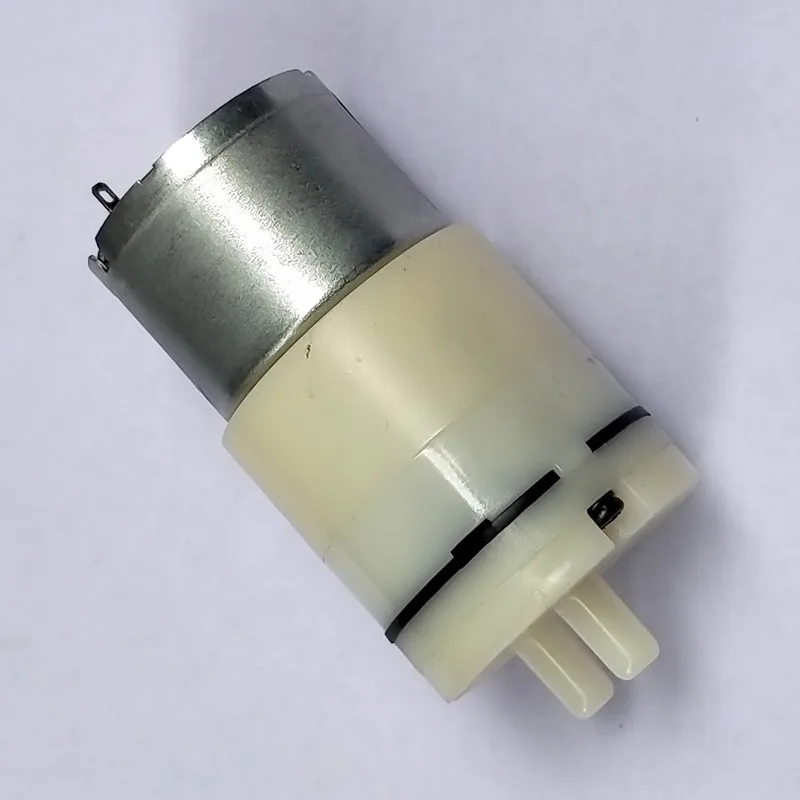

Микровоздушный насос 320, микронасос отрицательного давления 3,7 в, микровсасывающий насос 4,5 в, микровакуумный насос

Номинальное напряжение

3,7 В постоянного тока

Dc4.5в

DC6V

DC12V

Волтагеранж

DC3V-4.2V

DC4.05V-4.95V

DC4.8V-7.2V

DC10.8V-13.2V

Ток нагрузки

<550 мА

<500 мА

<380 мА

<180 мА

Мощность

<2 Вт

<2 Вт

<2 Вт

<2 Вт

Прессуреранж

-420 мм рт. Ст. ~ 750 мм рт. Ст. (-55 кПа ~ 100 кПа)

Поток

≥ 2,0 л/мин

Шум

Подложка корпуса насоса-губка толщиной 5 см, размещена на шумометре 30 см, номинальное напряжение под давлением накачки от 0 до 300 мм рт. Ст., измеренное значение менее 60 дБ

Жизнь

Откачка 10 секунд, 5 секунд за цикл, испытание 30000 циклов, диапазон низких производительностей составляет 15%.

Рабочая жидкость

Воздух

Диапазон рабочих температур

0 °C-55 °C

Вес нетто продукта

40 г

1. Применение:

Технические характеристики: ZR320-03PM Постоянный ток: 3,7 В постоянного тока, 6,0 В постоянного тока, В постоянного тока, В постоянного тока.

2. Условия тестирования:

2-1 стандартом испытания окружающей среды является температура окружающей среды 20 ℃ и относительная влажность 65% RH. Если не возникнет никаких споров, тест может быть проведен при следующих обстоятельствах: температура окружающей среды 5-45 ℃и относительная влажность 30 ~ 80% относительной влажности.

2-2 положение: горизонтальное

2-3 нагрузки: Положительное давление воздуха ≥ 750 мм рт. Ст., отрицательное давление воздуха ≥ 420 мм рт. Ст.

3. Функция:

3-1 Номинальное напряжение

3,7 В постоянного тока

Dc4.5в

DC 6,0 V

DC 12,0 V

3-2 Рабочее напряжение

DC3.0V-4.2V

DC4.05V-4.95V

DC4.8V-7.2V

DC10.8V-13.2V

3-3 ток нагрузки

В контейнере емкостью 500 мл максимальный ток меньше тока нагрузки, в то время как воздушный насос работает с номинальным напряжением.

<550 мА

<500 мА

<380 мА

<180 мА

3-4 шум: подложка корпуса насоса-губка толщиной 5 см, помещается на шумометр 30 см, номинальное напряжение под давлением накачки от 0 до 300 мм рт. Ст., измеренное значение составляет менее 60 дБ

3-5 Расход: ≥ 2,0 л/мин

Максимальное давление 3-6: при номинальном напряжении напряжение вызывает давление накачки от 0, чтобы остановить усилитель максимального значения давления (положительное давление ≥ 750 мм рт. Ст., отрицательное давление ≥ 420 мм рт. Ст.)

Диапазон рабочих температур 3-7: температура должна быть от 5 ℃ до 50 ℃, а влажность должна быть от 30% до 80% RH для работы насоса.

Диапазон температур сохранения 3-8: температура должна быть между отрицательными 20 ℃и положительными 60 ℃, а влажность должна быть от 30% до 85% RH, чтобы поддерживать насос в хорошем состоянии.

4. Проверка надежности:

4-1 характеристика низкой температуры: Поместите насос в минус на 20 ℃ на 72 часа; затем выньте его и поместите в комнатную температуру на 20 ℃ ± 5 ℃ на два часа. При таких обстоятельствах пробегайте тест 3-3 3-4 3-5 3-6 и узнайте, что насос все еще работает хорошо.

4-2 Высокотемпературные характеристики: Поместите насос на температуру 60 ℃ на 72 часа; затем выньте его и поместите в комнатную температуру на 20 ℃ ± 5 ℃ на два часа. При таких обстоятельствах пробегайте тест 3-3 3-4 3-5 3-6 и узнайте, что насос все еще работает хорошо.

4-3 высокая температура и высокая влажность: Поместите насос на температуру 60 ℃ и 20 ℃ ± 5 ℃ на два часа. При таких обстоятельствах пробегайте тест 3-3 3-4 3-5 3-6 и узнайте, что насос все еще работает хорошо.

4-4 низкотемпературный тест окружающей среды: измерение после 5 часов пренебрежения и нет никаких аномалий после теста в 5 ℃.

4-5 высокотемпературный тест окружающей среды: измерение после 5 часов пренебрежения и нет никаких аномалий после теста в 50 ℃.

4-6 жизненный тест: в резервуаре 100 мл, откачка 10 секунд, на 5 секунд за цикл, тест на 30000 циклов, И проверено точкой 3-3 3-4 3-5 3-6, диапазон пониженной производительности в пределах 15%

5. Другие

5-1 испытание на падение: основные характеристики и конструкция не должны деформироваться после следующего испытания: при стандартных условиях упаковки, падение его спереди, сбоку, И края часть от 50 см высоты к бетонному полу.

5-2 необычный тест: нет ощущения от горения и курения, Пока питание включено с номинальным напряжением в течение 8 часов непрерывно.

5-3 Клеммы двигателя: нет дефектов, когда Статика 0,5 кг висит в параллельном направлении клемм. Клеммы должны быть паяльником с температурой 380 ℃, требования к завершению работы за 2 секунды.

5-4 Внешний вид: внешний вид клапана не должен содержать трещин и примесей
