Сейчас продают двигатели, которые разбираются,
Снаружи есть царапины,
Если вы против внешнего вида,
Пожалуйста, не покупайте, спасибо!

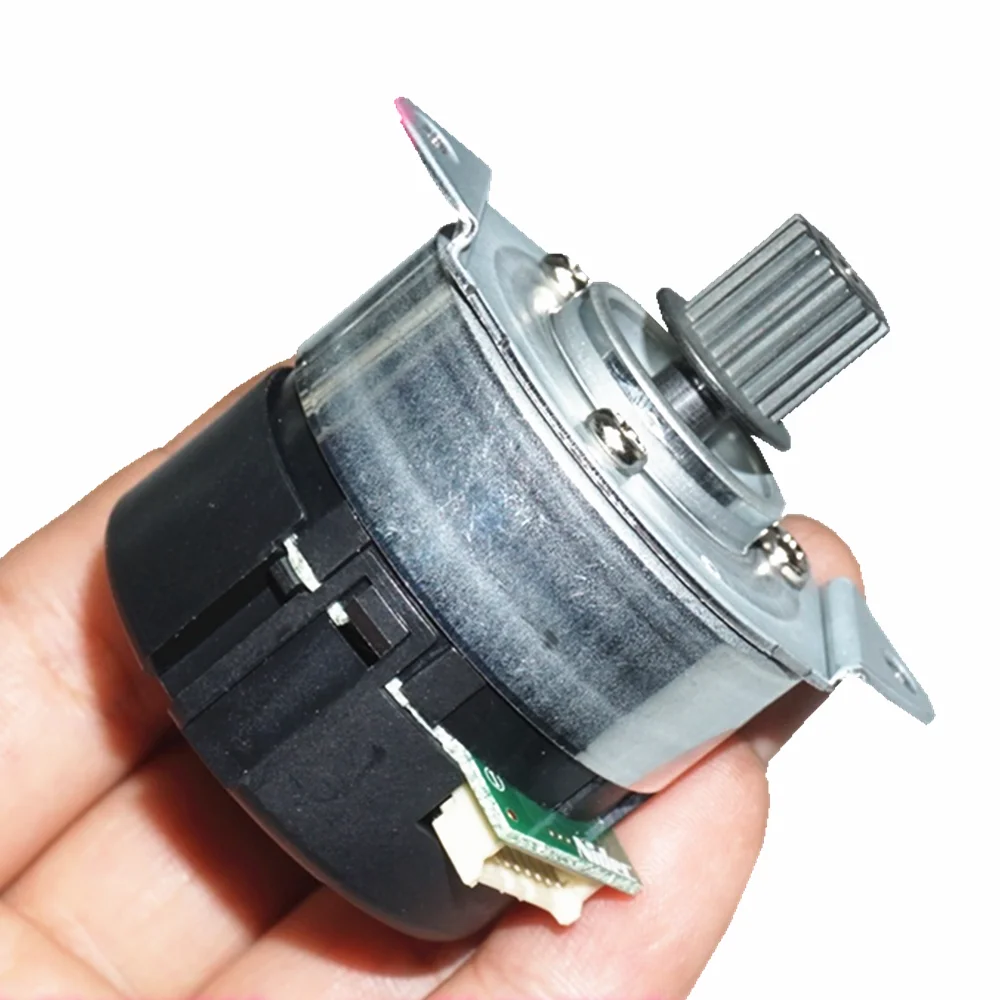

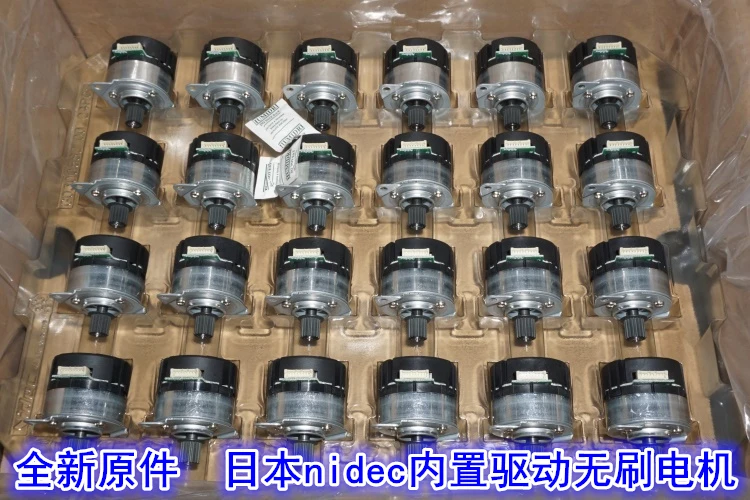

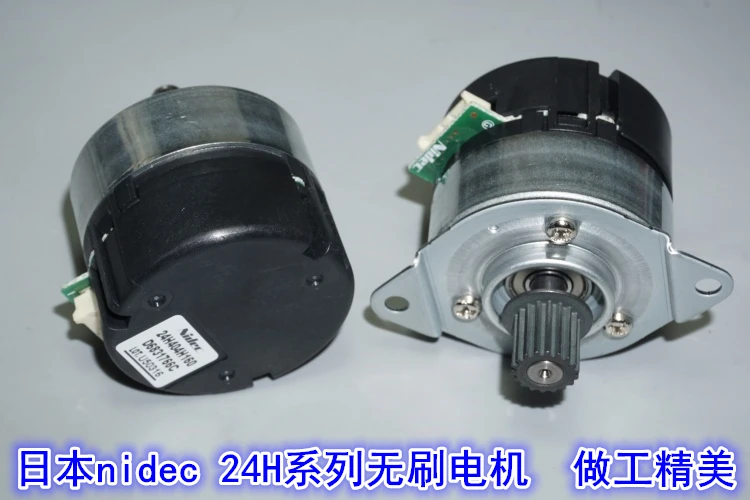

Разборка Оригинальный японский nidec24H Встроенный привод бесщеточный двигатель,
Качество изготовления очень хорошее, бесщеточный мотор,

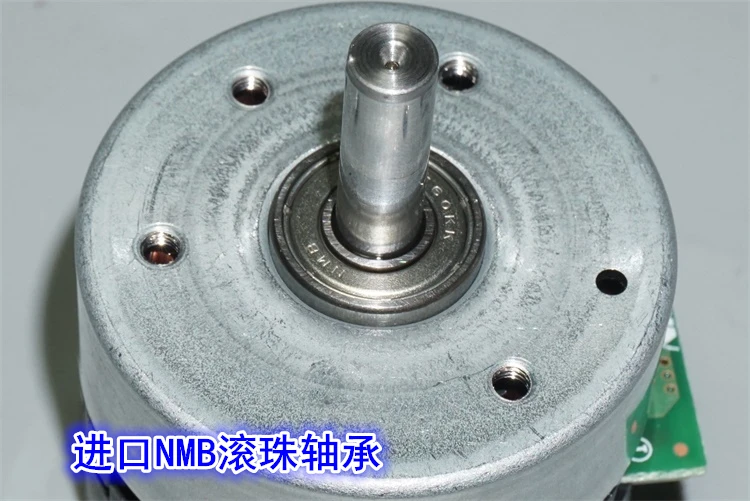

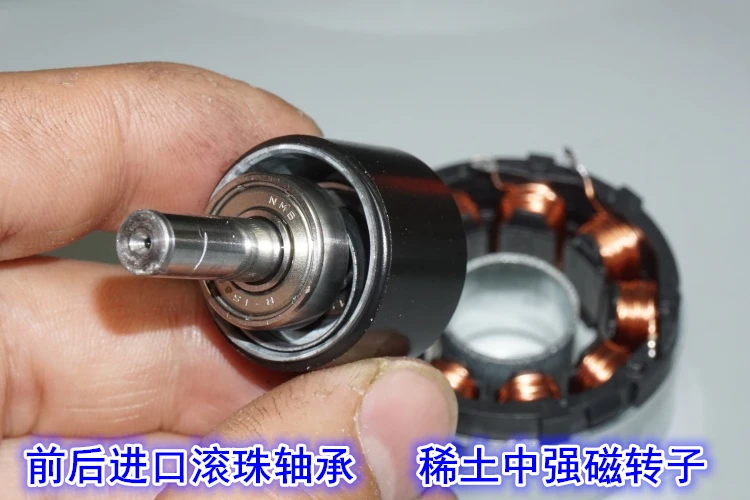

Импортные NMB двойные шариковые подшипники,

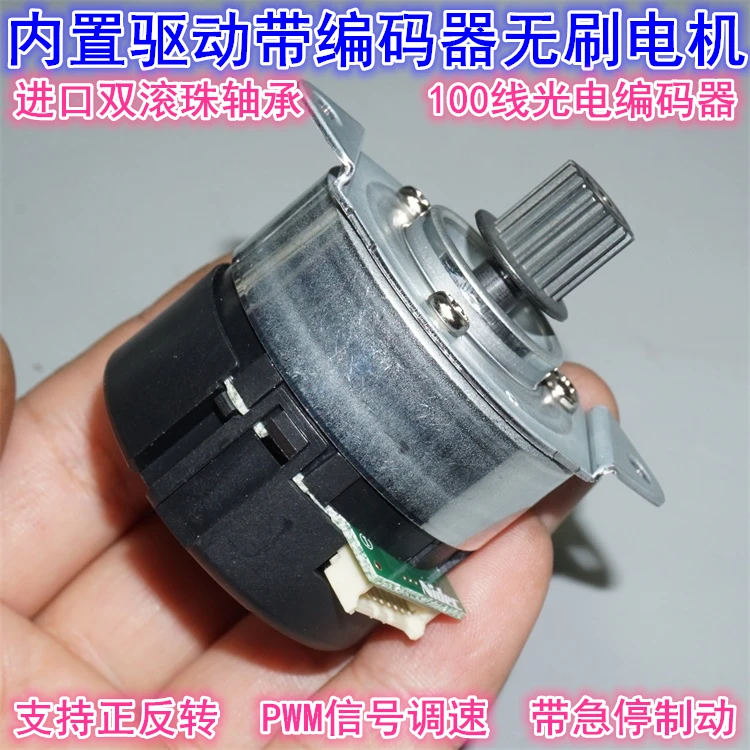

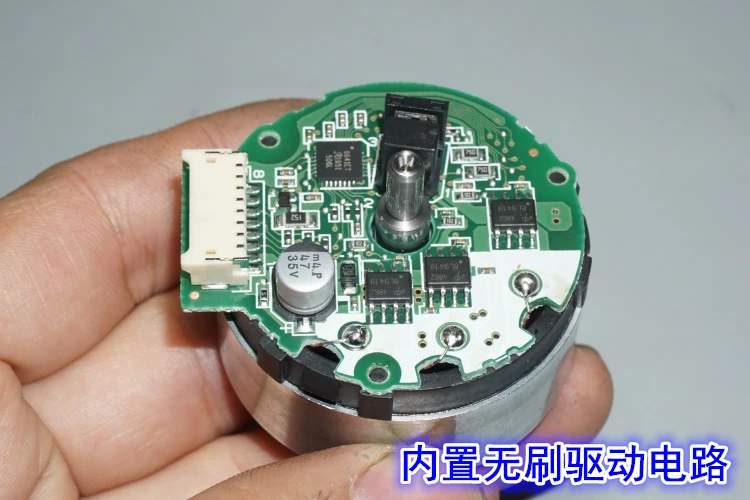

Встроенный тип привода бесщеточным Мотором,

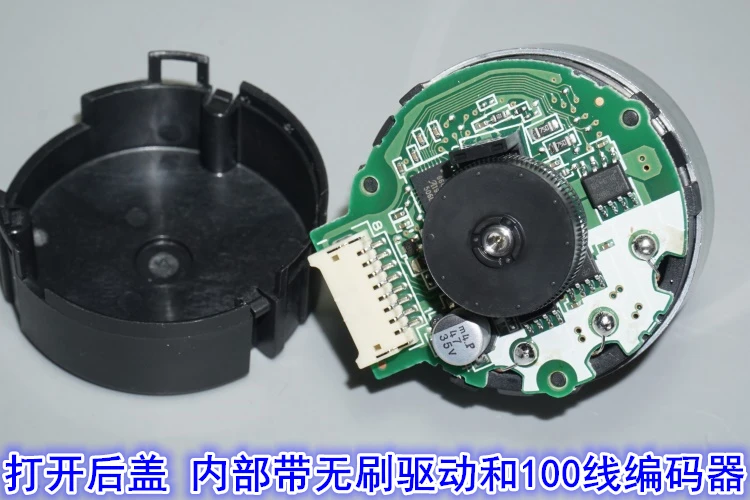

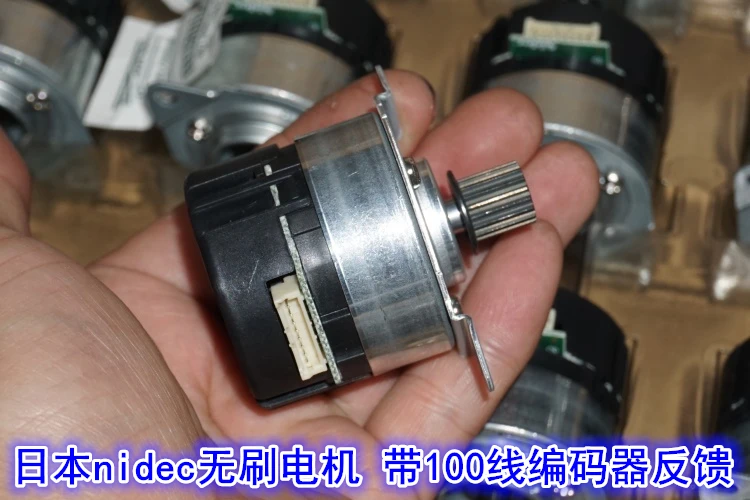

С 100 линии двойного кодировщик каналов,
Подходит для контроля высокой точности отзывы,
Двигатель поддерживает регулирование скорости сигнала PWM и вращение вперед и назад,

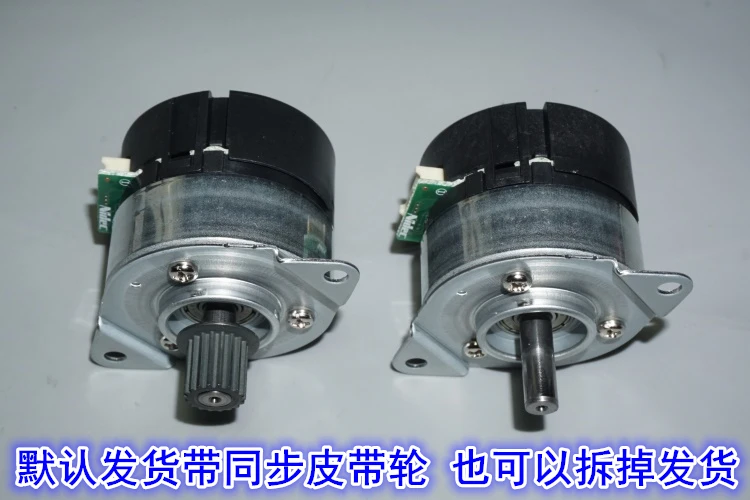

С функцией аварийной остановки, этот двигатель имеет синхронный шкив,

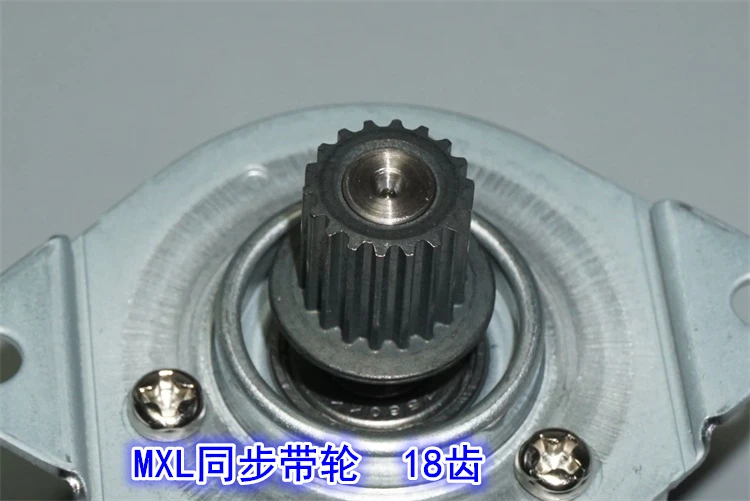

18 зубьев MXL Зубчатый Ремень колеса,

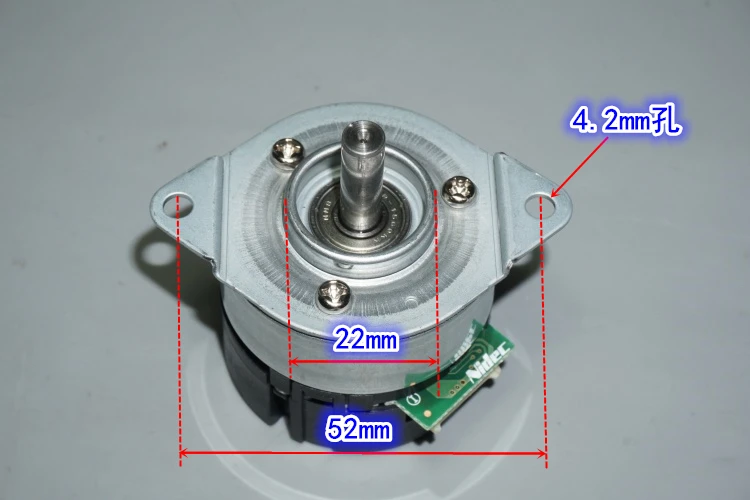

Диаметр шкива 11 мм,

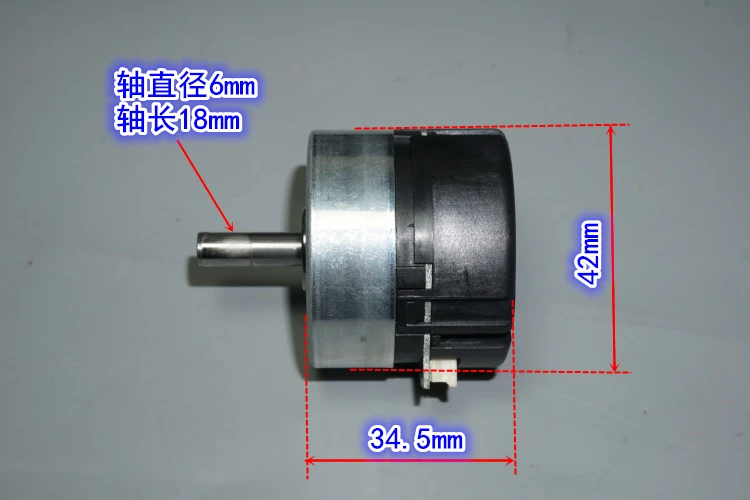

Снимите шкив диаметром 6 мм,
Шкив ремня доставки по умолчанию
Этот двигатель поддерживает нашу многофункциональную панель управления скоростью PWM,
Может поддерживать переключение вперед и назад и плавное регулирование скорости,
Плата контроля скорости должна быть приобретена отдельно.
Https://www.aliexpress.com/item/4000208155563.html?spm=2114.12010615.8148356.57.421741e1gqPGeN
1 патч-корд для каждого двигателя,

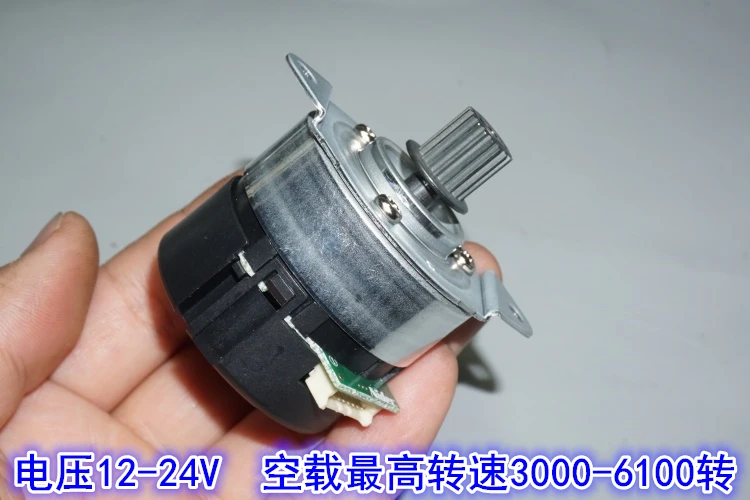

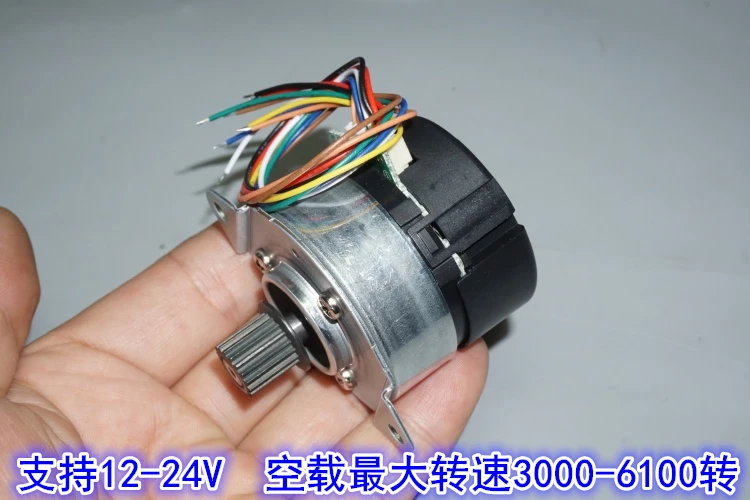

Тест напряжения может работать от 9V ~ 12V ~ 24V,
Ток без нагрузки 70 мА, когда 9 в источник питания, скорость составляет около 2246 об/мин,
Когда источник питания 12 В, ток без нагрузки составляет 80 мА, а скорость составляет около 3020 об/мин
Когда источник питания 24 В, ток без нагрузки составляет 110 мА, а скорость составляет около 6100 об/мин.

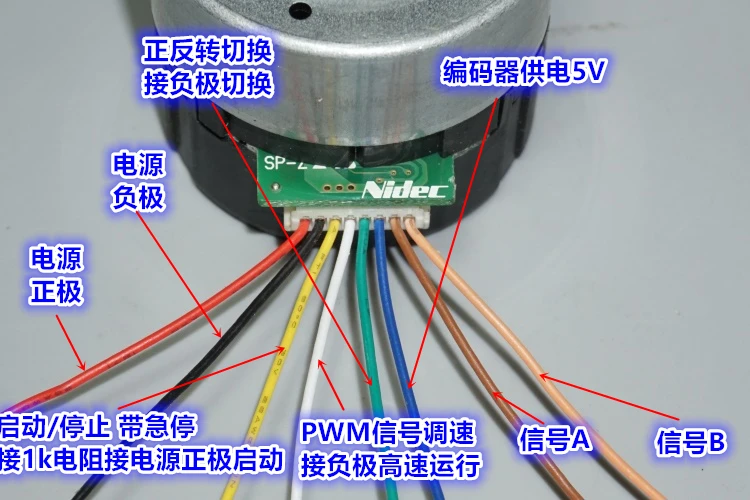

Метод работы двигателя: Подключите красный провод к положительному полюсу,
Черный провод подключен к отрицательному полюсу,
Желтый провод для запуска подключен к резистору 1k к положительному полюсу источника питания,
Сопротивление не подключено ниже 12 В,
Затем подключите белую PWM линию к отрицательному полюсу, чтобы работать на высокой скорости
Белый провод входного сигнала шириной импульса 20 кГц может регулировать скорость,
Зеленый провод подключен к отрицательному полюсу для переключения между положительным и отрицательным
Обратите внимание, что переключение вперед и назад лучше всего переключать после выключения, чтобы предотвратить мгновенные скачки.
Напряжение питания датчика 5 В,
Если вам не нужен кодер, вы можете оставить его в одиночестве. (Обратите внимание, что подключение к источнику питания 5 В также обеспечит внутренний контроль мощности двигателя. После подключения датчика 5V источника питания, желтый провод может быть включены без подключения. Желтый провод подключен к отрицательному полюсу. Двигатель останавливается срочно, и желтый провод сломан. Включите двигатель для запуска,),
Указанная ниже диаграмма детально обозначена,
Обратите внимание на проводку во время использования,
Неправильное соединение сгорит драйвер.
Примечание: строго запрещено совершать ошибку в положительном и отрицательном состоянии бесщеточного двигателя.
Необходимо использовать регулируемый и бесимпульсный источник питания постоянного тока,
Такие как батареи, стабилизированные источники питания постоянного тока и т. Д.
Двигатель весит около 135 граммов.
