Название продукта:Светодиодный модуль для Arduiuo UNO MEGA2560 Pro mini nano due Raspberry Pi Teensy + +

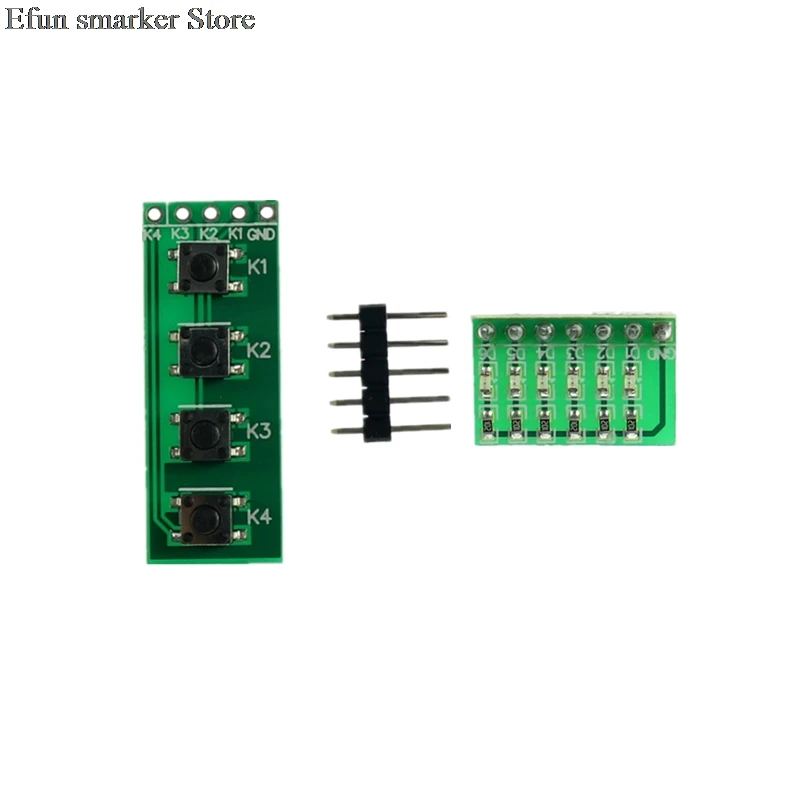

Упаковочный лист (Не включает Arduiuo UNO):
1 шт. 4 кнопочная клавишная панель;
1 шт. 6 бит красный светодиодный щит;
Описание:
Может быть вставлен непосредственно вArdiuno uno mega2560Идеально подходит для подключения к Ardiuno UNO Mini Nano Mega2560 и т. Д., или другим MCU ( AVR STM32 ARM7 ARM9 ARM10 PIC AT89C51 STC MSP430 FPGA CPLD и т. д.)

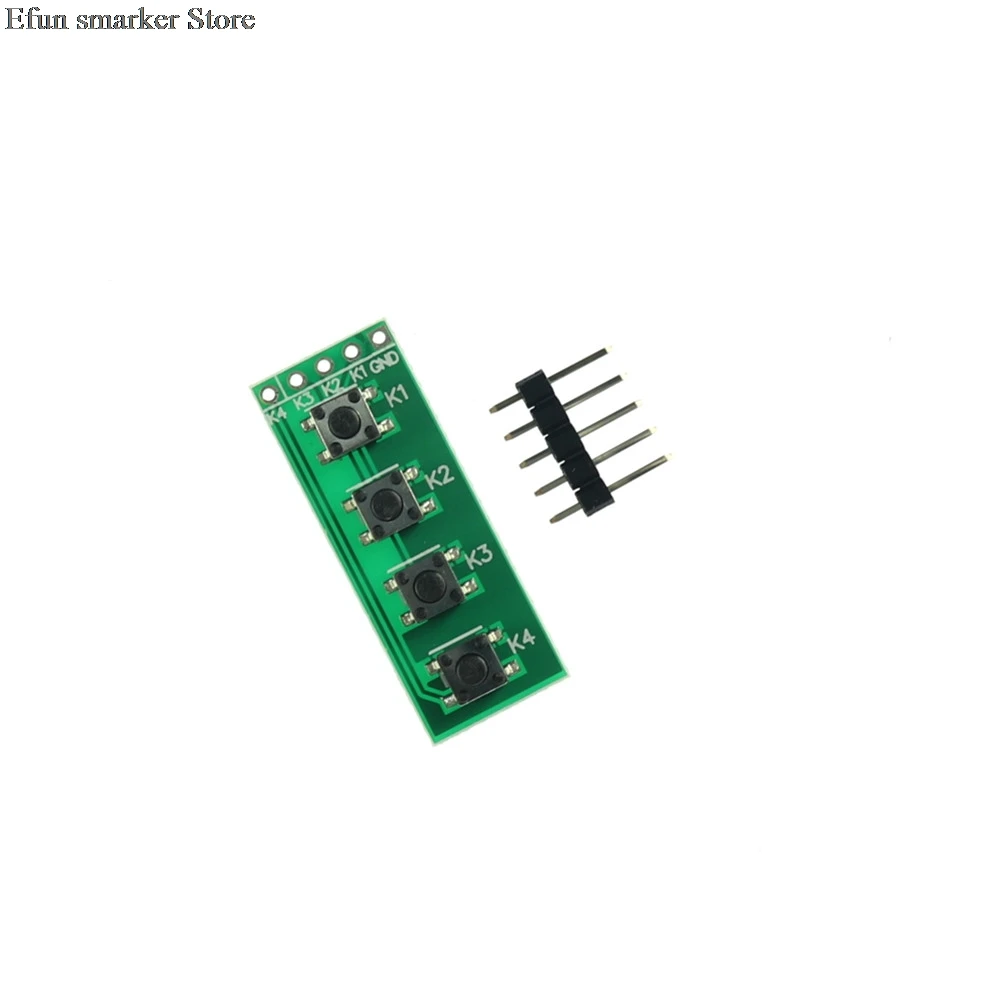

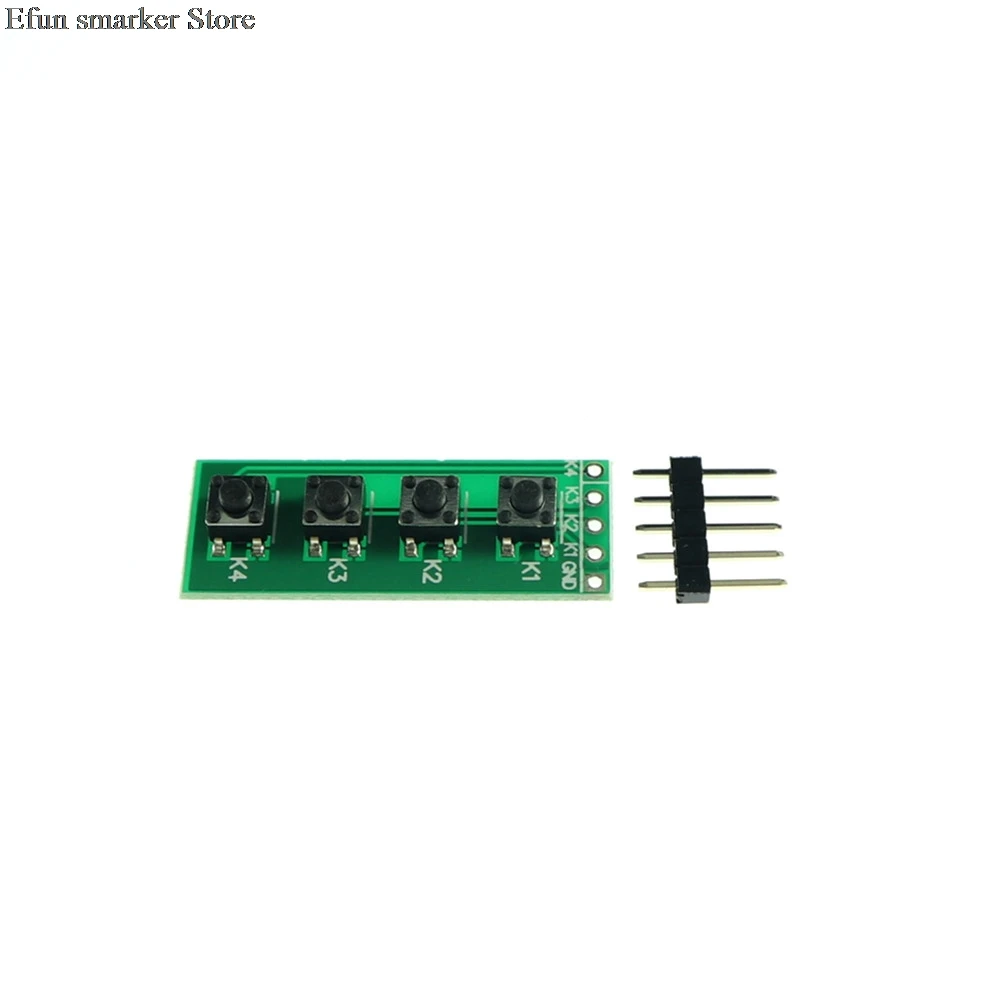

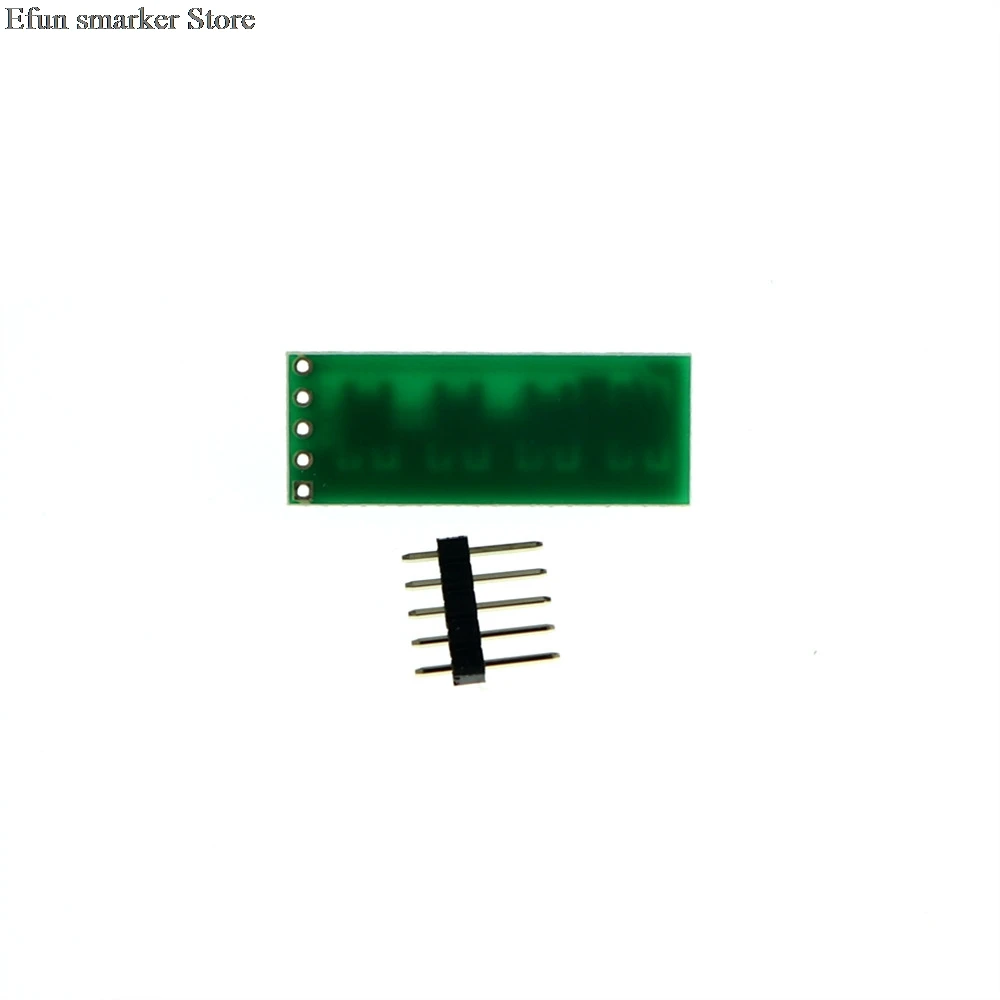

Клавишная панель:
1 4-кнопочный общий анод кнопочный модуль.
2 "GND K1 K2 K3 K4" 4 PIN-код 2,54 мм
3 Питание Напряжение: 3,3 V-12V
4 Размеры: 12,7 мм x 33 мм.

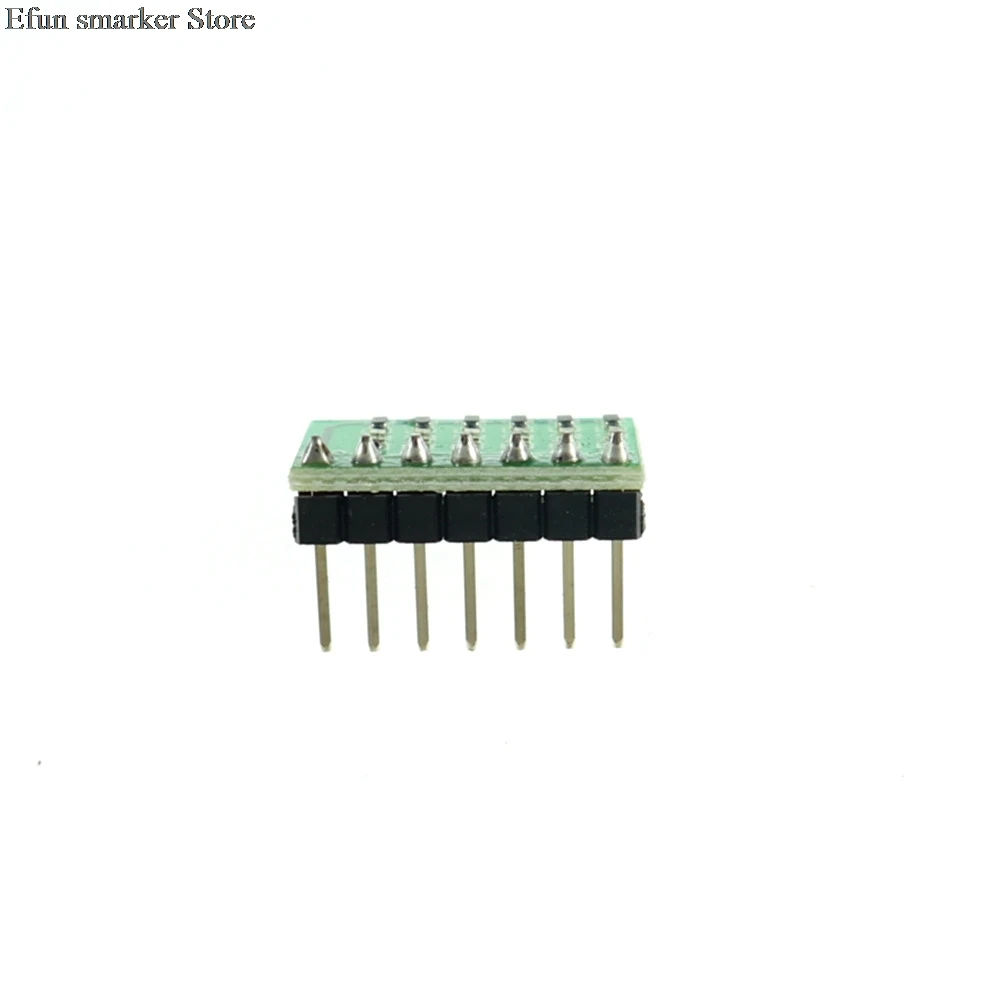

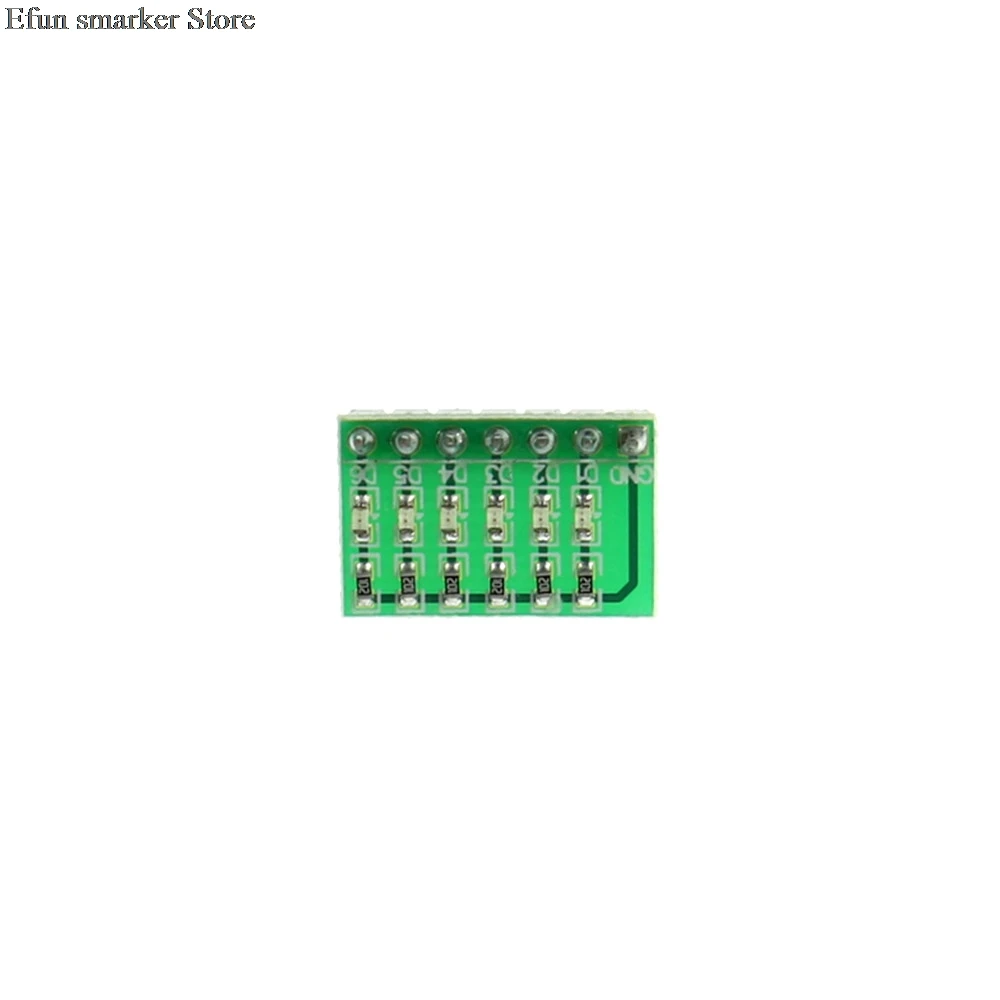

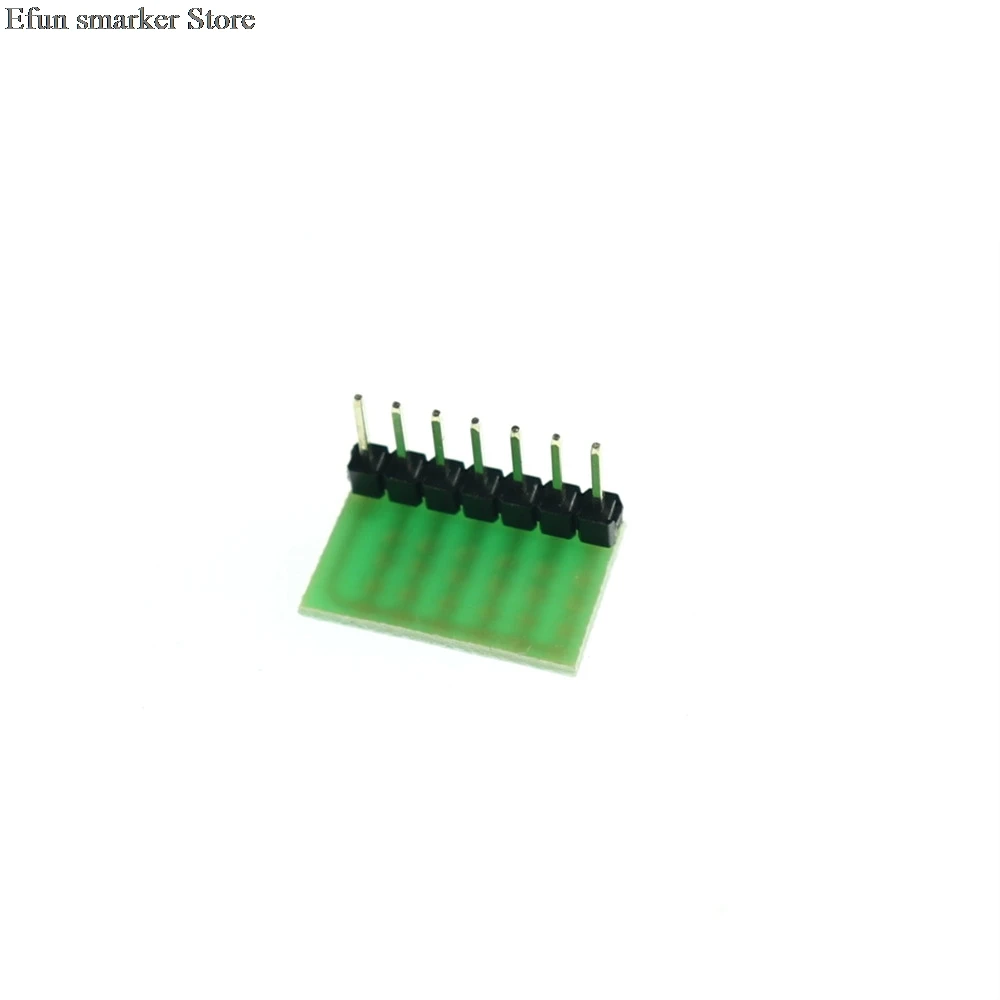

Светодиодная панель:
1 6 бит красные общие катодные светодиоды.
2 7 PIN-код 2,54 мм
3 1K ohm ограничительный резистор
4 Питание Напряжение: 3,3-12V;
5 Размер: 17,78 мм x 11,43 мм.

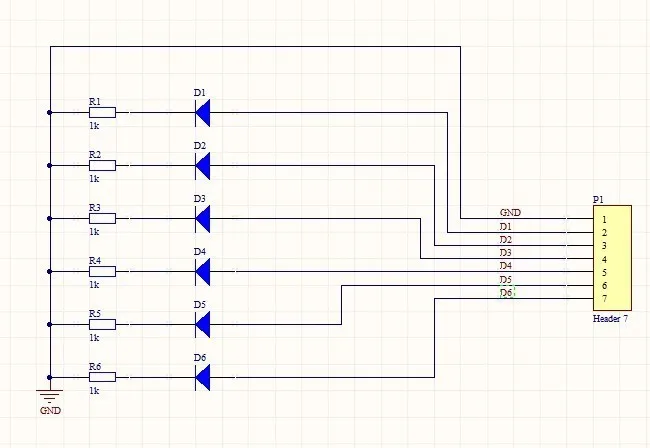

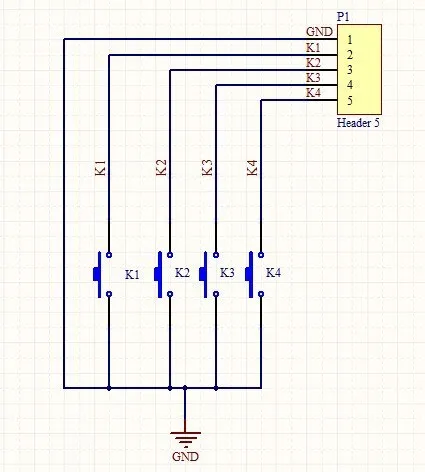

Схемы схемы:
Код Ardiuno uno/mega2560
/Псевдо/
/*
Ardiuno_4key_6led
Этот пример кода находится в открытом домене.
*/
/Определение ключа
Int K1 = 13;
Int K2 = 12;
Int K3 = 11;
Int K4 = 10;
/Определение светодиодного штифта
Int GND = 6;
Int D1 = 5;
Int D2 = 4;
Int D3 = 3;
Int D4 = 2;
Int D5 = 1;
Int D6 = 0;
/Переменные изменятся:
Int buttonState = 0; /Переменная для чтения статуса кнопки
/Режим настройки запускается один раз при нажатии reset:
Настройка пустоты () {
/Инициализация ПИН-кода в качестве входа.
PinMode (K1, вход);
PinMode (K2, вход);
PinMode (K3, вход);
PinMode (K4, вход);
/Инициализация светодиодного штифта в качестве выхода.
PinMode (GND, OUTPUT);
PinMode (D1, выход);
PinMode (D2, выход);
PinMode (D3, выход);
PinMode (D4, выход);
PinMode (D5, выход);
PinMode (D6, выход);
/Активировать ключ штифта внутренние выдвижной резисторы
DigitalWrite (K1, HIGH);
DigitalWrite (K2, HIGH);
DigitalWrite (K3, HIGH);
DigitalWrite (K4, HIGH);
/Как светодиодный GND
DigitalWrite (GND, LOW);
}
/Петля повторяется снова и снова навсегда:
Пустая петля () {
ButtonState = digitalRead(K1);
DigitalWrite (D1, buttonState); /
ButtonState = digitalRead(K2);
DigitalWrite (D2, buttonState); /
ButtonState = digitalRead(K3);
DigitalWrite (D3, buttonState); /
ButtonState = digitalRead(K4);
DigitalWrite (D4, buttonState); /
DigitalWrite (D5, HIGH); /включить светодиодный индикатор (высокий уровень напряжения)
DigitalWrite (D6, HIGH); /включить светодиодный индикатор (высокий уровень напряжения)
}
