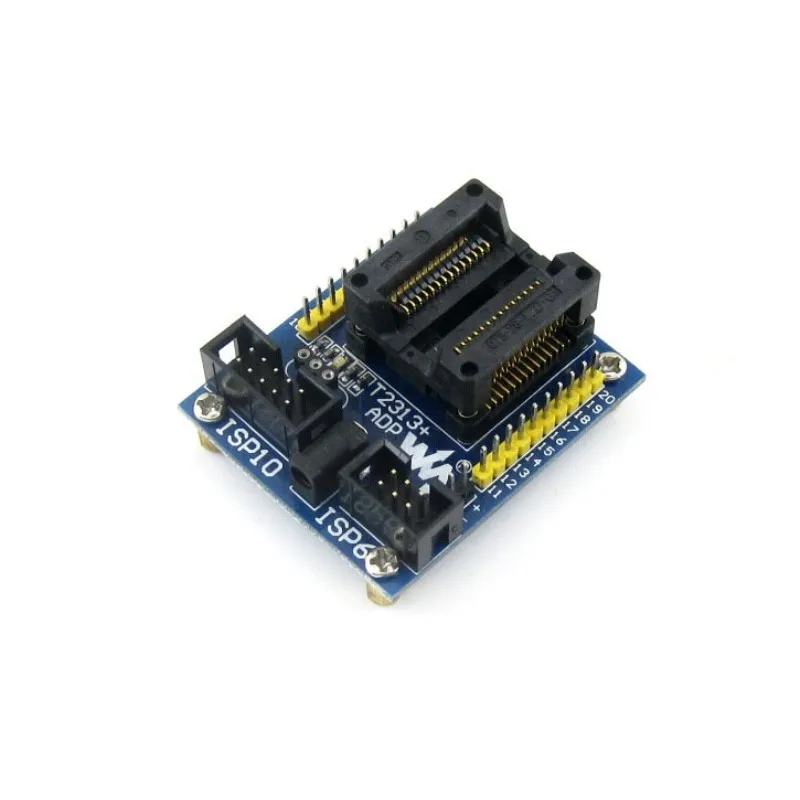

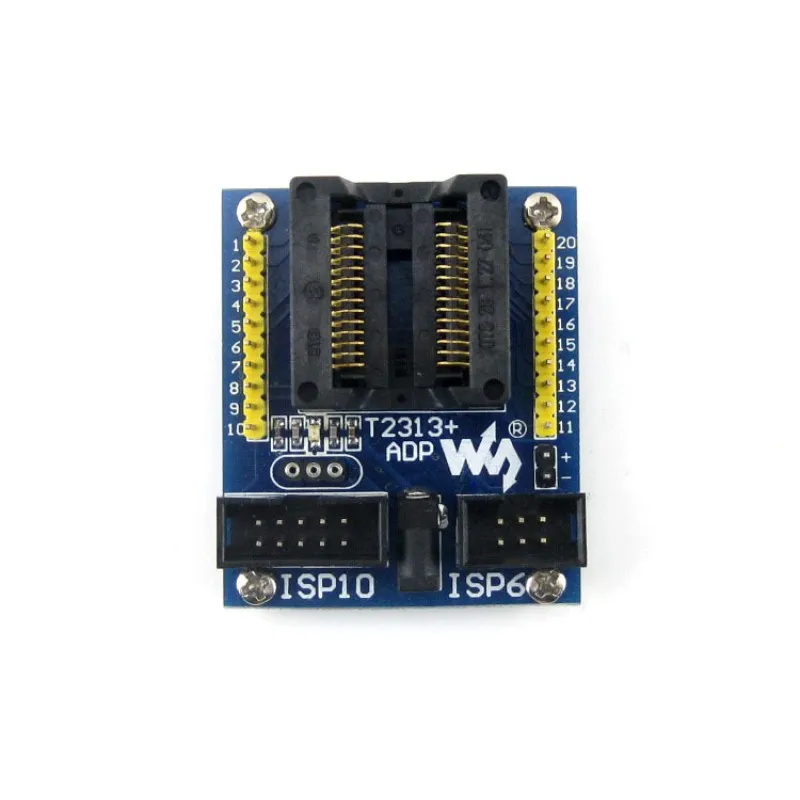

T2313 + ADP ATtiny2313 AT89S2051 AT89S4051 SOIC20 (300 мил) AVR программируемый адаптер тестовый разъем + бесплатная доставка

T2313 + ADP ATtiny2313 AT89S2051 AT89S4051 SOIC20 (300 mil) AVR программирующий адаптер тестовая розетка + бесплатная доставка

10-pin/6-pin ISP Порты и разъёмы для программирования или тестирования

Внешний Кристалл может быть подключен через бортовое гнездо

Все контакты MCU доступны на разъемах расширения

Посылка ATtiny2313 SOIC20(300 мил) и другие совместимые устройства

AVR MCU:ATtiny2313

51 MCU:AT89S2051/AT89S4051/AT89LP201/AT89LP4051

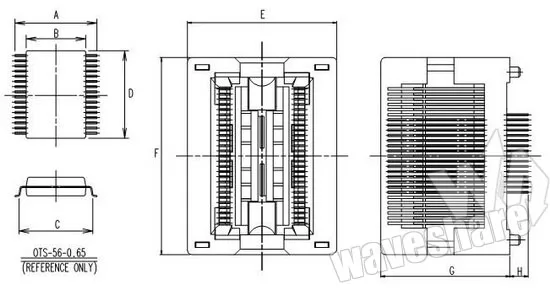

Номер детали

Шаг

Булавки

Применимые размеры ИС (см.)

Внешние размеры (см.)

A

B

C

D

E

F

G

H

OTS-28-1.27-04

1,27

20

10,4 ± 0,2

7,5 ± 0,2

9,2 ± 0,2

-

25,4

27

-

-

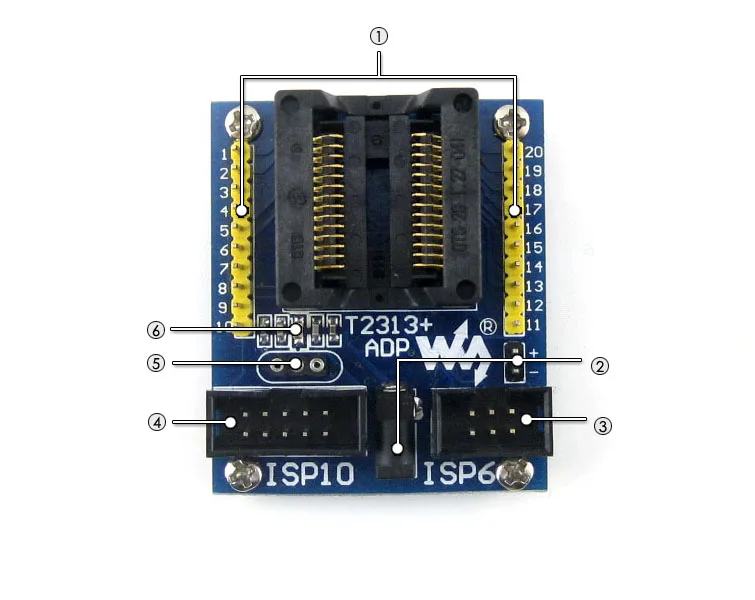

Все контакты MCU доступны на разъемах расширения

Вход питания

6-pin ISP Порты и разъёмы

10-контактный ISP Порты и разъёмы

Внешнее Хрустальное гнездо

Светодиодный источник питания

Порт ISP Pinout

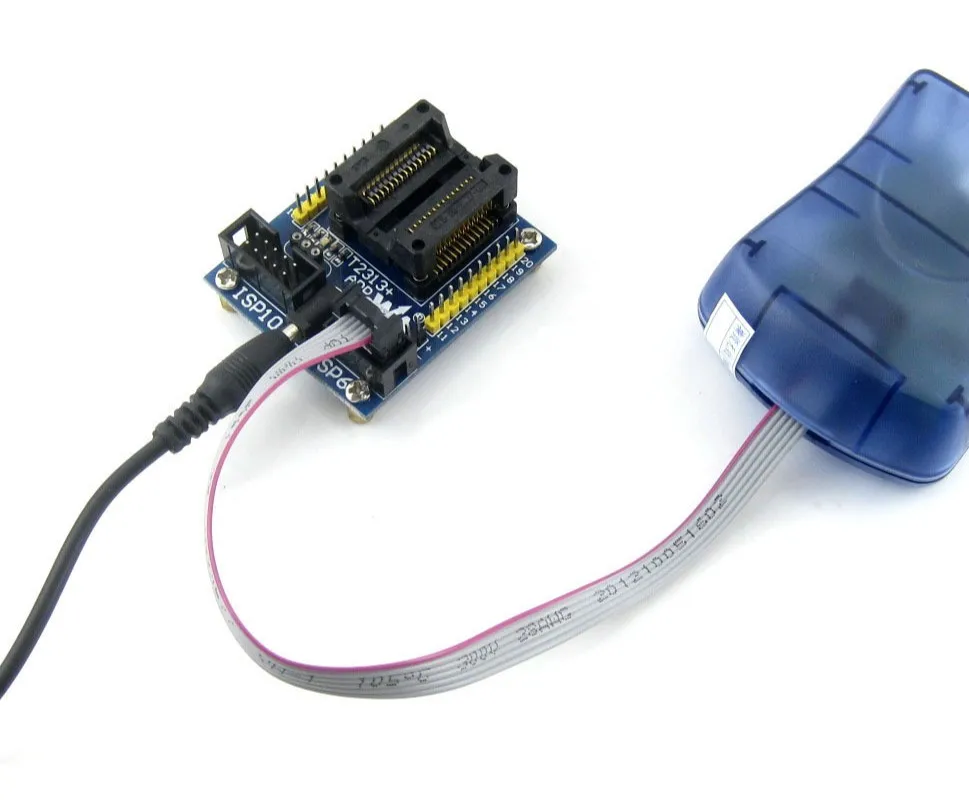

T2313 + ADP имеет ISP заголовки для подключения программиста. Изображения заголовков показаны на рисунках ниже.

Рис. 1.10-контактный ISP заголовок

Рис. 2.6-pin ISP заголовок

Загрузка

Ресурсы для развития:Схема и т. Д.Вики:Www..com/wiki/t2313+ _adp

Посылка содержит

T2313 + ADP × 1

Кабель питания USB × 1
