Будет отправлена новая версия STM32F407G-DISC1, которая полностью совместима с STM32F4DISCOVERY.
STM32F4DISCOVERY/STM32F407G-DISC1, Discovery kit для серии STM32 F4-с MCU STM32F407
Описание
STM32F4DISCOVERY поможет вам открыть для себя высокопроизводительные функции STM32F4 и легко разрабатывать ваши приложения. Он включает в себя все необходимое для начинающих и опытных пользователей, чтобы быстро начать работу.
Основанный на STM32F407VGT6, он включает в себя встроенный отладочный инструмент ST-LINK/V2-A, два ST MEMS, цифровой акселерометр и цифровой микрофон, один аудио ЦАП со встроенным динамиком класса D, светодиоды и кнопки и микро-коннектор USB OTG AB.
Большое количество бесплатных примеров готового к работе прошивки приложений доступно на сайте www.st.com/stm32f4-discovery для поддержки быстрой оценки и разработки.
Ключевые особенности
Микроконтроллер STM32F407VGT6 с 32-битным ядром ARM Cortex-M4F, флэш-памятью 1 Мб, ОЗУ 192 Кб в упаковке LQFP100
Бортовой ST-LINK/V2-A
Рука®Поддержка mbed (http://mbed.org)
USB ST-LINK с возможностью перерегистрации и тремя различными интерфейсами:
Виртуальный com-порт
Массовое хранение
Порт отладки
Источник питания платы: через шину USB или от внешнего источника питания 5 В
Источник питания для внешнего применения: 3 в и 5 В
LIS302DL или LIS3DSH ST MEMS 3-осевой акселерометр
MP45DT02, ST MEMS аудио датчик, всенаправленный цифровой микрофон
CS43L22, аудио ЦАП со встроенным динамиком класса D
Восемь светодиодов:
LD1 (красный/зеленый) для связи через USB
LD2 (красный) для включения 3,3 В
Четыре пользовательских светодиода, LD3 (orange), LD4 (зеленый), LD5 (красный) и LD6 (синий)
2 USB OTG светодиода LD7 (зеленый) VBus и LD8 (красный) перегрузки по току
Две кнопки (пользователь и сброс)
USB OTG FS с микро-коннектор AB
Удлинительный разъем для всех I/Os LQFP100 для быстрого подключения к печатной плате и простого зондирования

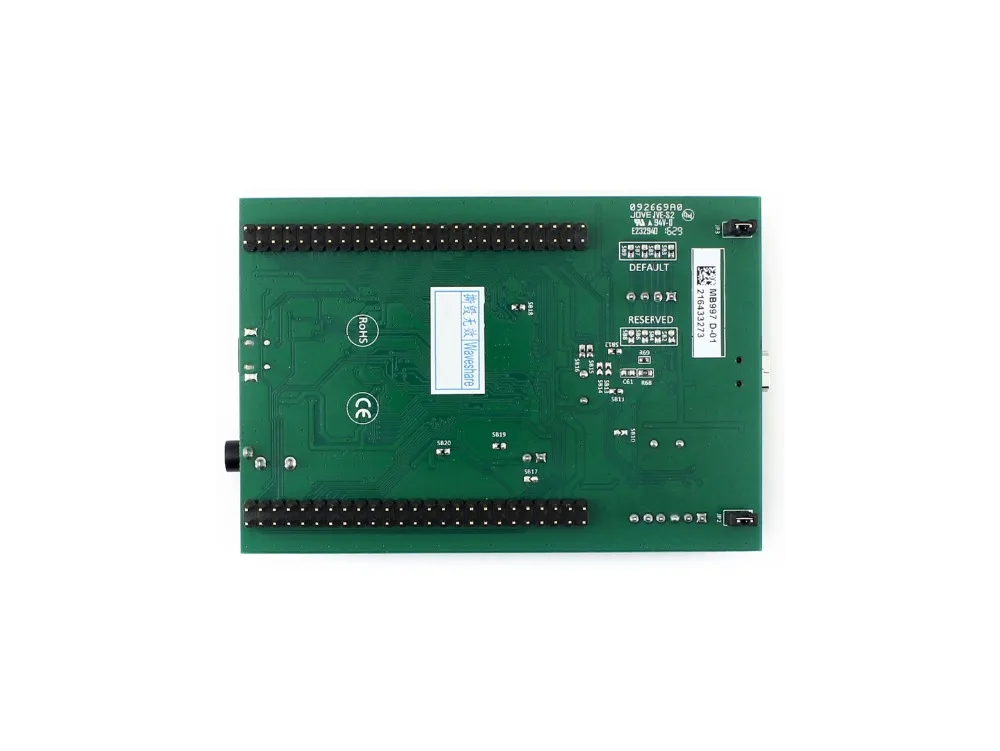

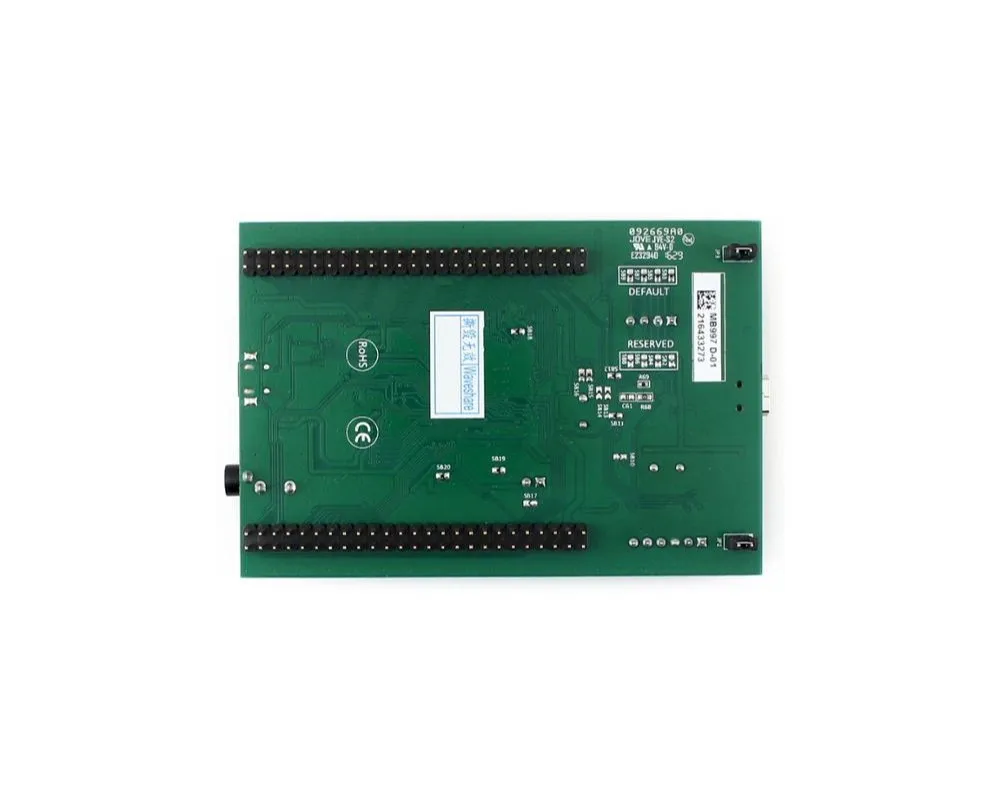

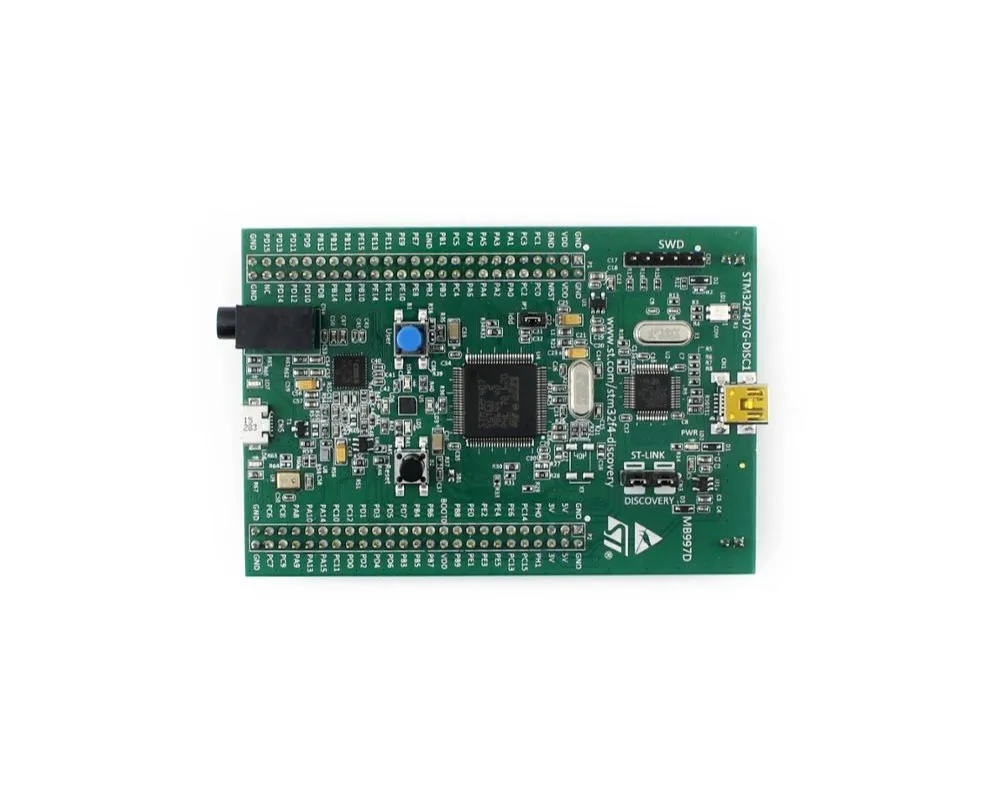

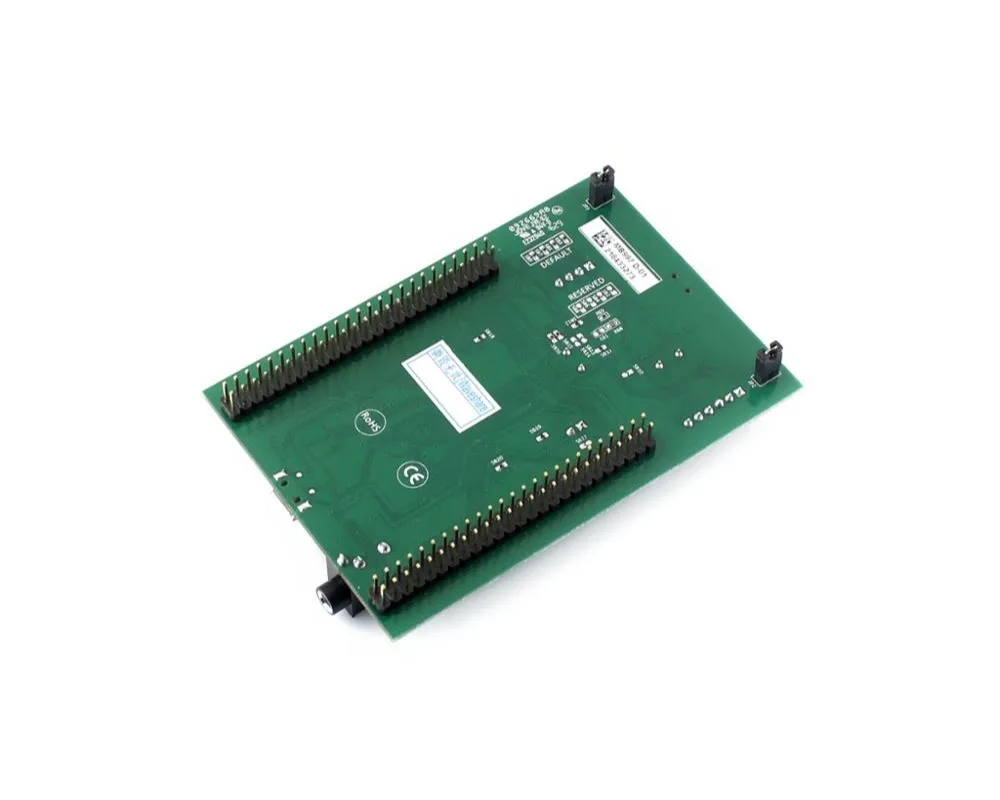

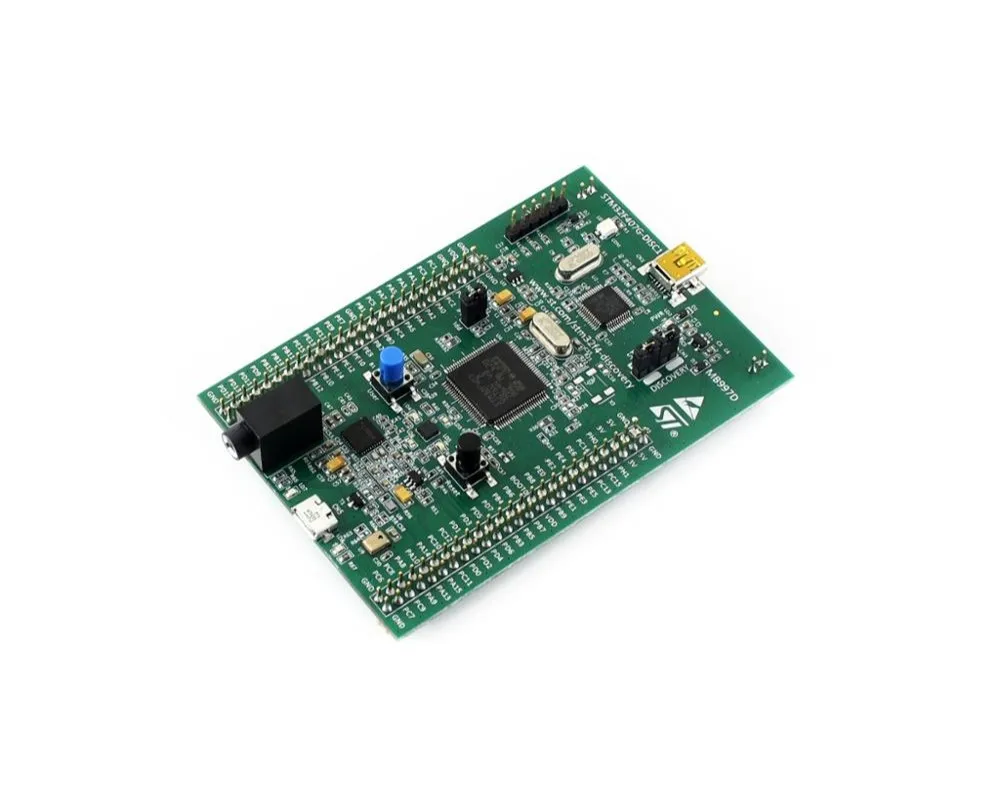

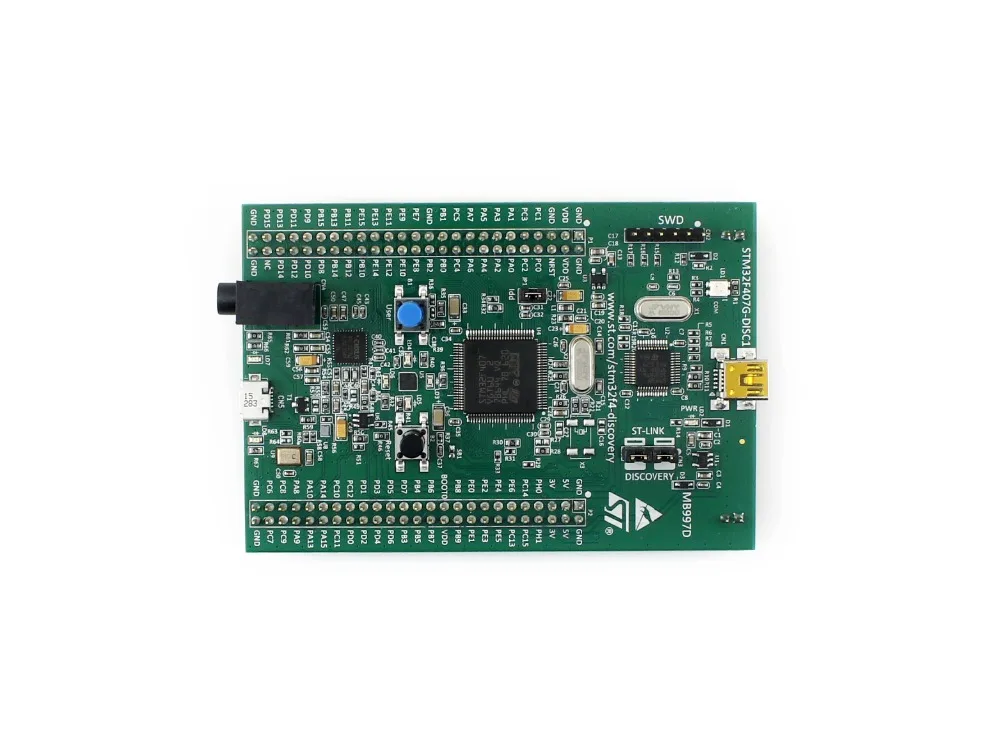

Фотографии

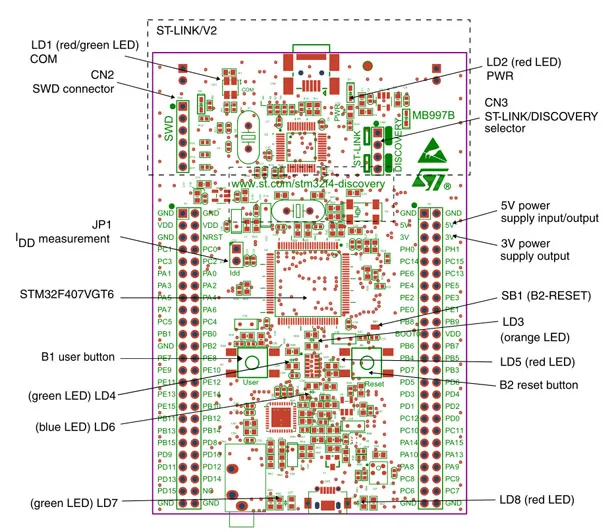

Что на борту

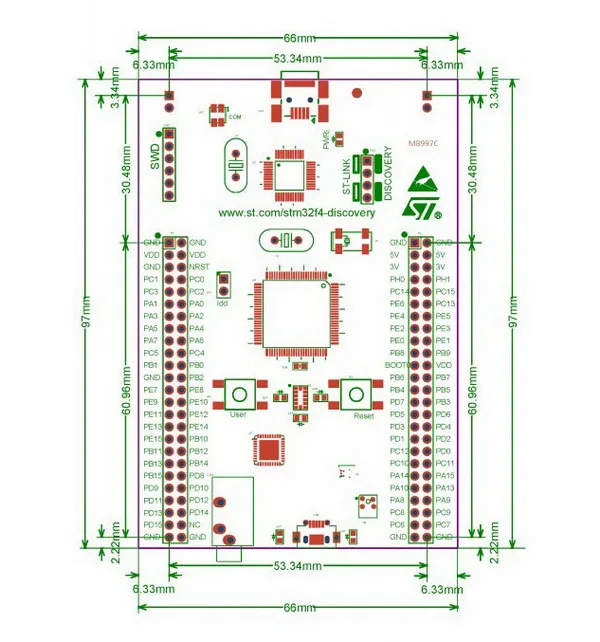

Размеры

Поддержка дизайна
ДляТехническая документация,Программное обеспечение и инструменты разработки,Аппаратные ресурсы, Просмотрите официальную страницу STM32F4DISCOVERY на www.st.com для получения дополнительной информации:
Вики:

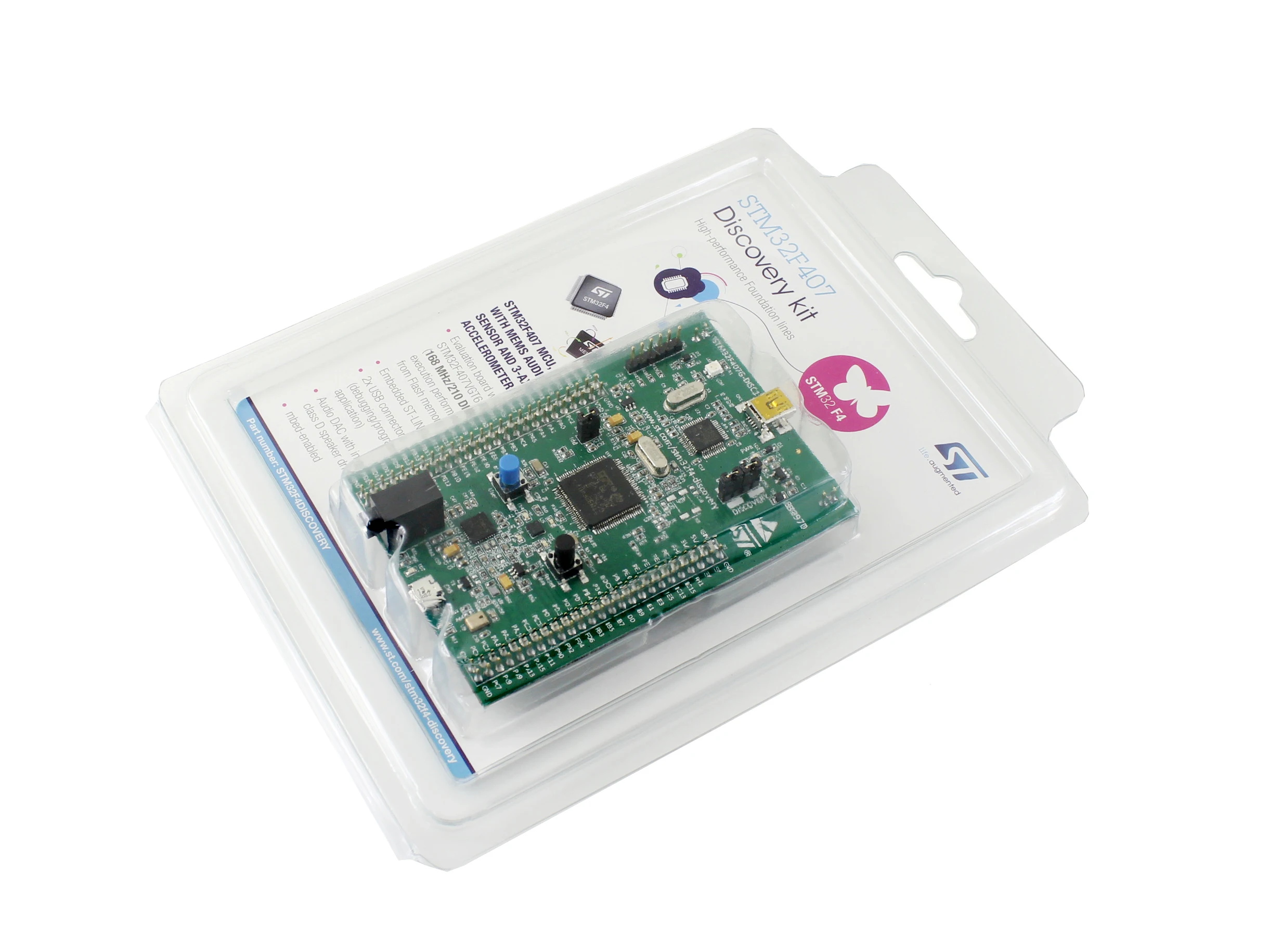

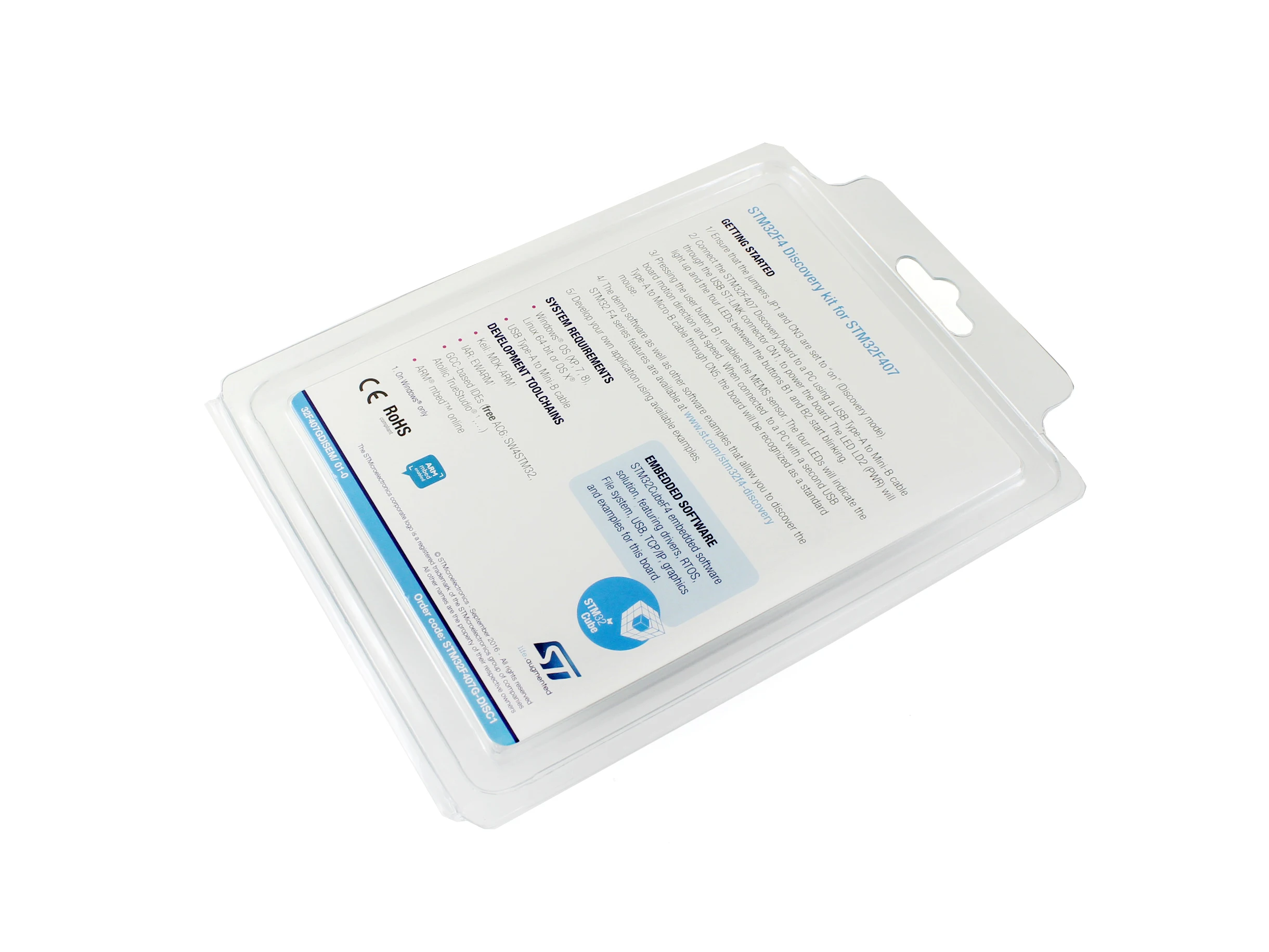

Содержимое упаковки
STM32F407G-DISC1 × 1
