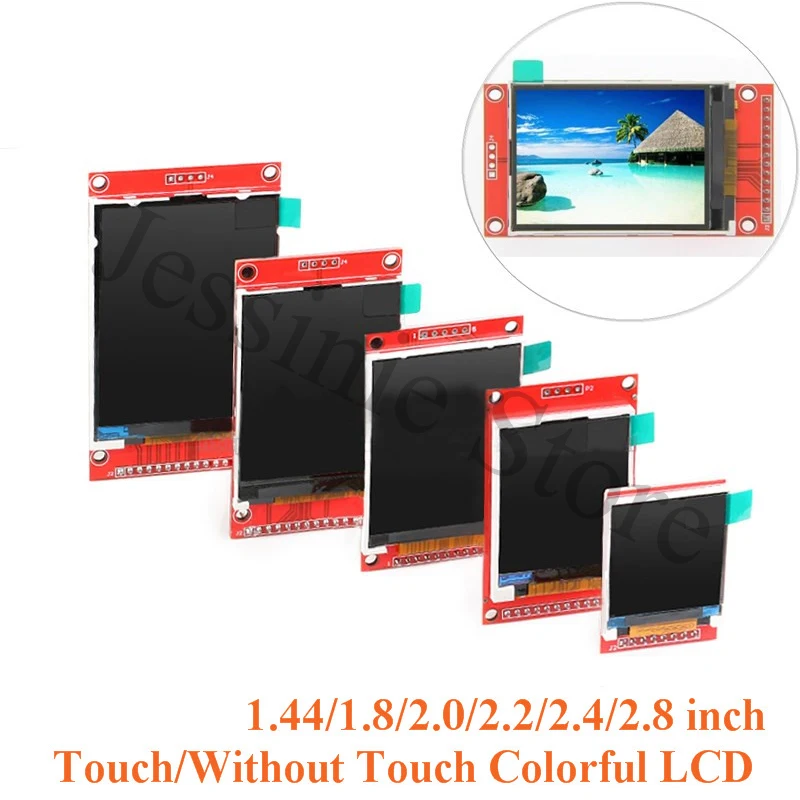

Цветной TFT ЖК-экран 1,441,82,02,22,42,8 дюйма, модуль дисплея, последовательный привод SPI ST7735 ILI9225 ILI9341128 * 128 240*320

Цветной TFT ЖК-экран 1,441,82,02,22,42,8 дюйма, модуль дисплея, последовательный привод SPI ST7735 ILI9225 ILI9341128 * 128 240*320

Name: 🛍 Цветной TFT ЖК-экран 1,441,82,02,22,42,8 дюйма, модуль дисплея, последовательный привод SPI ST7735 ILI9225 ILI9341128 * 128 240*320
Brand: Разное
SKU: 1005001676966081
Price: 298.32 RUB
Availability: InStock
Rating: 5 (11 reviews)

8 Отзывов

10 Заказов

298,32₽ 599,66₽ -10%

В наличии!

Перейти

Jessinie Store - Надежность 97.75%

Более 688 подписчиков, дата открытия магазина 10.10.2020

Положительные оценки: 99% (2979)
Соответствие описанию: 98%
Отвечает на сообщения: 98%
Скорость отправки: 96%

Последнее обновление: 11.02.2022

Цветной модуль ЖК-экрана TFT 1,441,82,02,22,42,8 дюймов с последова...

10 Отзывов

24 Заказов

427,53₽

Посмотреть

Последнее обновление: 27.01.2022

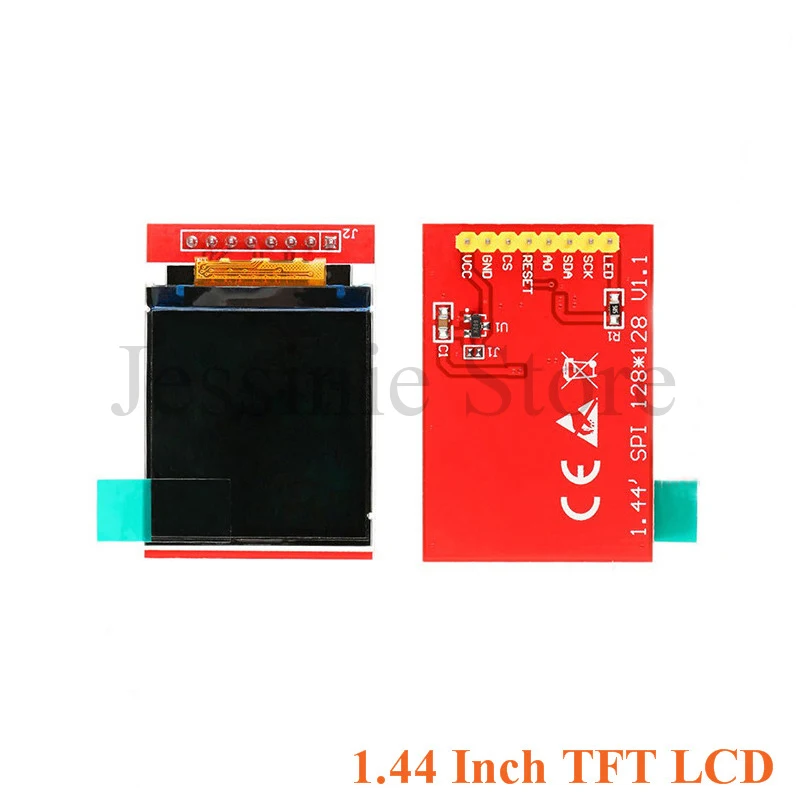

1,44 дюйма

С задней панелью PCB

Точечная Матрица: 128X128

Драйвер: ST7735

Только 4 устройства на базе IOs

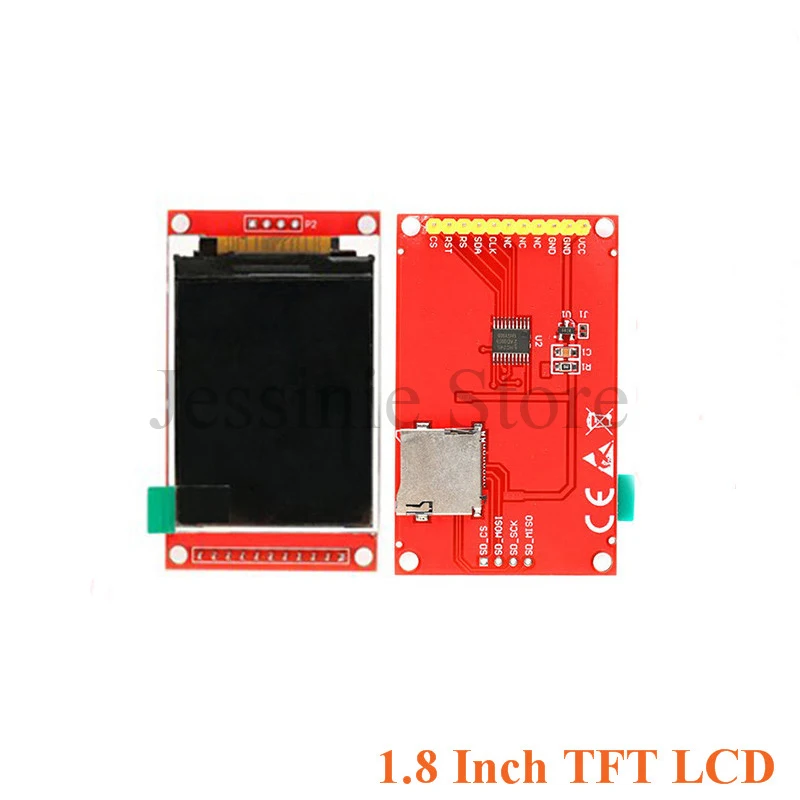

1,8 дюймов

1,8 дюймов SPI серийный экран с объединительная панель модуль, требует по крайней мере 4 ввода-вывода драйвера

Размер: 1,8 дюймовый последовательный автобус SPI

Разрешение: 128*160

Драйвер IC: ST7735

Особенности:

1. Поддержка Arduino различных MCU in-line без проводов

2. Встроенный регулятор напряжения IC, поддержка 5V или 3,3 V источника питания

3. Встроенный смещение уровня схемы, по-настоящему совместим с выходом 5V/3,3 V ввода-вывода уровня.

Поддержка различных микроконтроллеров IO соединений

4. Интегральная схема расширения sd-карты,

5. Резервная схема SPI FLASH для облегчения расширенного применения

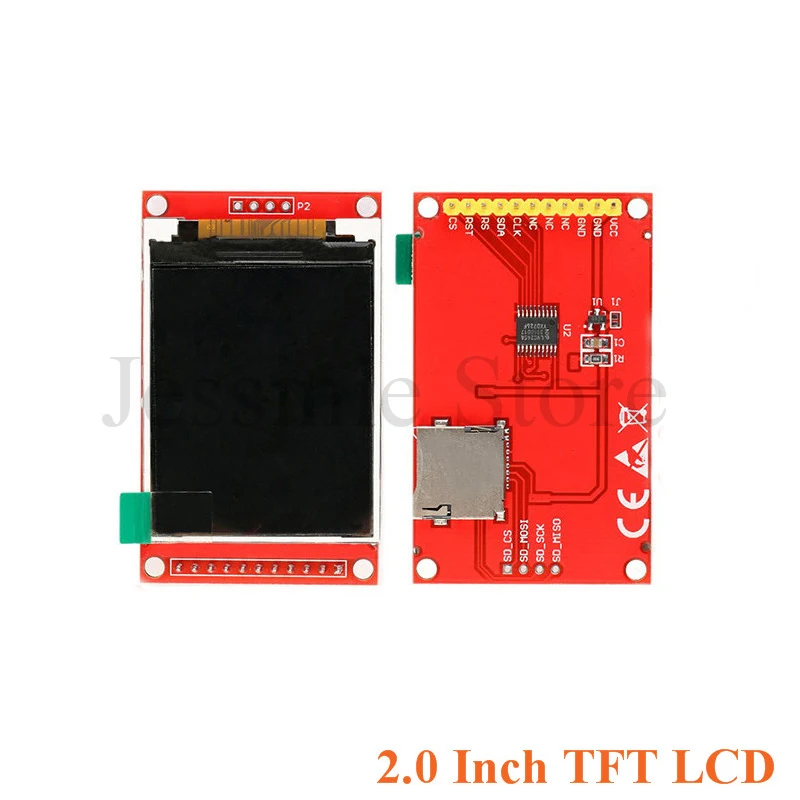

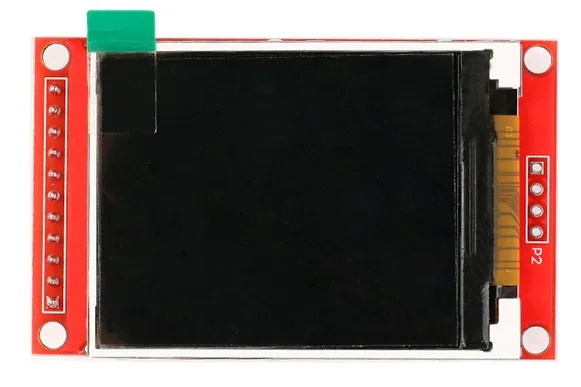

2,0 дюймов

2,0 дюймовый последовательный экран SPI с модулем объединительной платы, по крайней мере 4 драйвера IO

Размер: 2,0 дюймовый последовательный автобус SPI

Разрешение: 176*220

Драйвер IC: ILI9225

Особенности:

1. Поддержка Arduino различных MCU in-line без проводов

2. Встроенный регулятор напряжения IC, поддержка 5V или 3,3 V источника питания

3. Встроенный смещение уровня схемы, по-настоящему совместим с выходом 5V/3,3 V ввода-вывода уровня.

Поддержка различных микроконтроллеров IO соединений

4. Интегральная схема управления подсветкой, может управлять включением или ШИМ затемнением,

5. Интегральная схема расширения sd-карты,

6. Резерв SPI флэш-схема для облегчения расширенного применения

Описание штифта:

11pin ЖК-модуль определение интерфейса:

Vcc: модуль источника питания, может вход 5V или 3,3 V

GND: модуль питания отрицательный, наземный

GND: блок питания модуля является отрицательным, заземленным или может быть оставлен плавающим.

NC: подвесной

Светодиодный: контрольный штырь подсветки, подключенный к высокому уровню

CLK: Серийный сигнал SPI

SDI: последовательный spi входной сигнал данных

RS: команда (RS = 0) параметр (RS 1) выбор

RST: ЖК-сигнал сброса

CS: сигнал выбора жидкого осколок кристалла

4 Pin расширения Pin Интерфейс определение типа:

SD CS: сигнал выбора sd-карты

SD _ MOSI: SPI шина MOSI ввод данных

SD _ MISO: SPI bus MISO выход данных

SD _ SCK: сигнал последовательных часов шины SPI

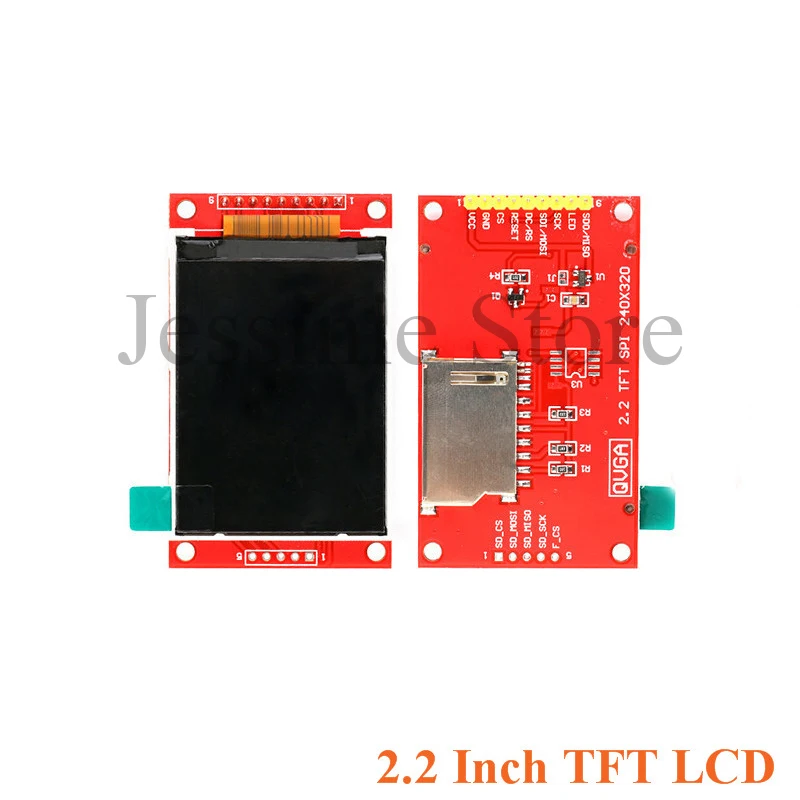

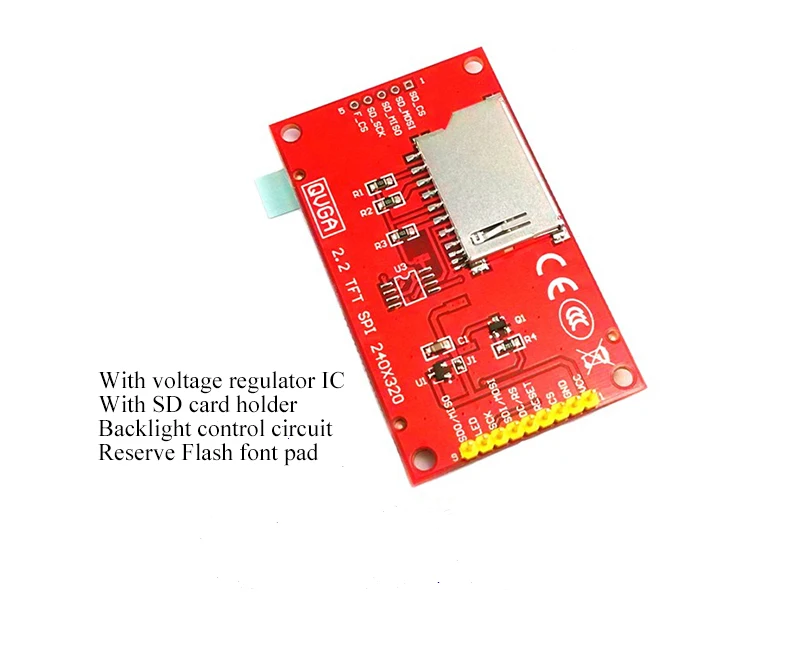

2,2 дюймов

Только 5 портов ввода-вывода (аналоговый SPI), или прямая аппаратный SPI, может быть, поддержка ввода напряжения 5V/3,3 V, ILI9341 драйвер, разрешение 240*320
