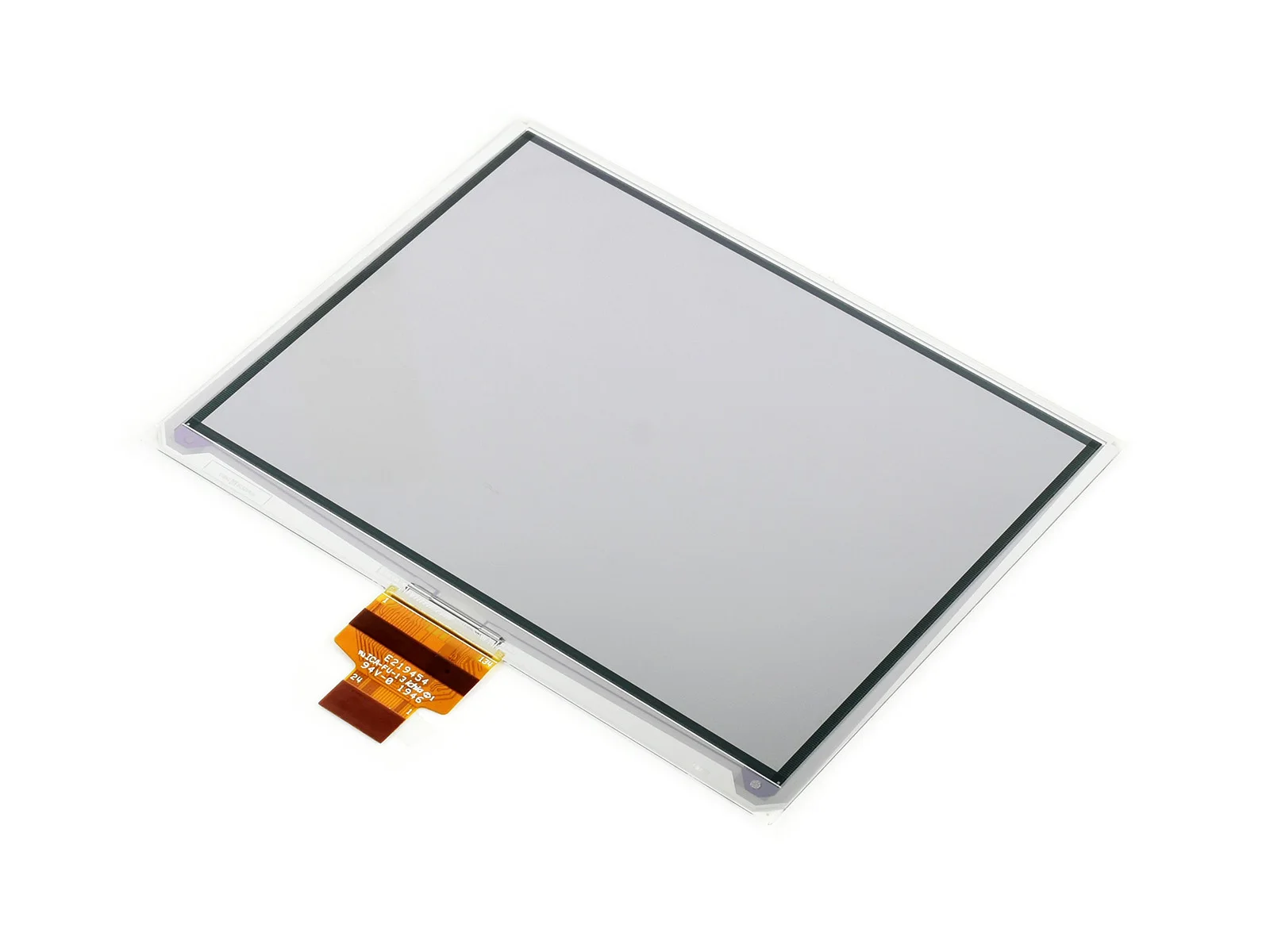

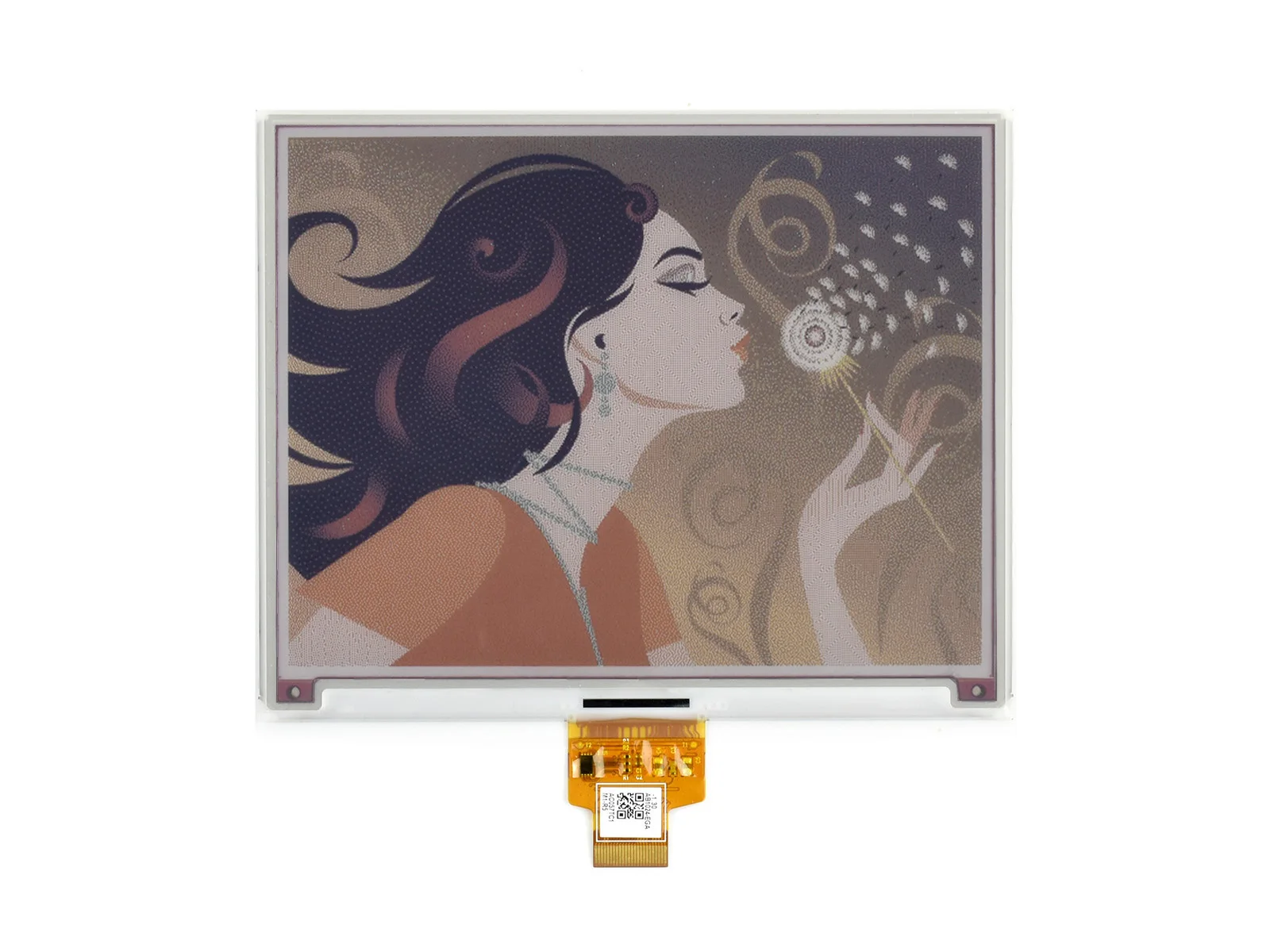

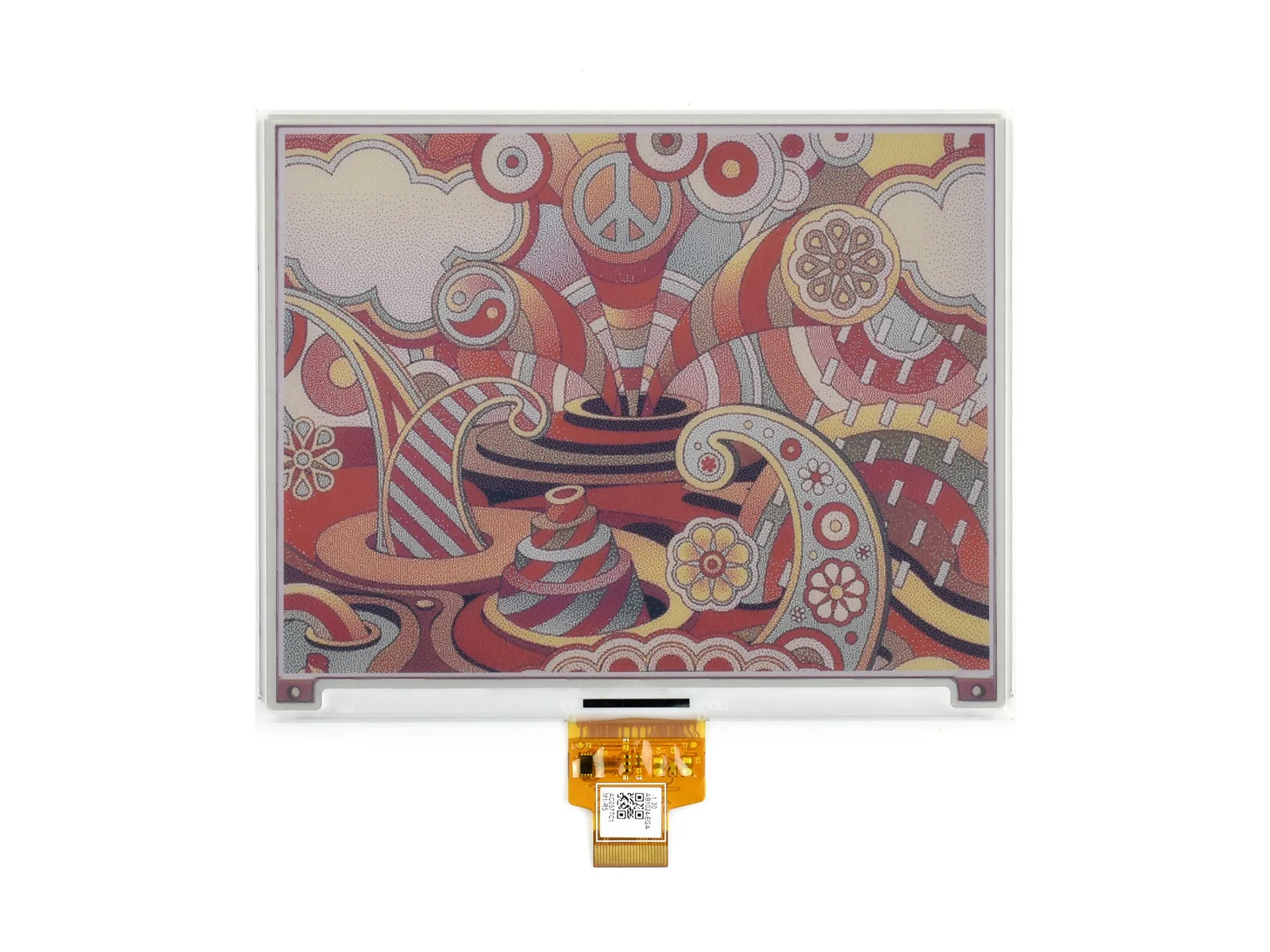

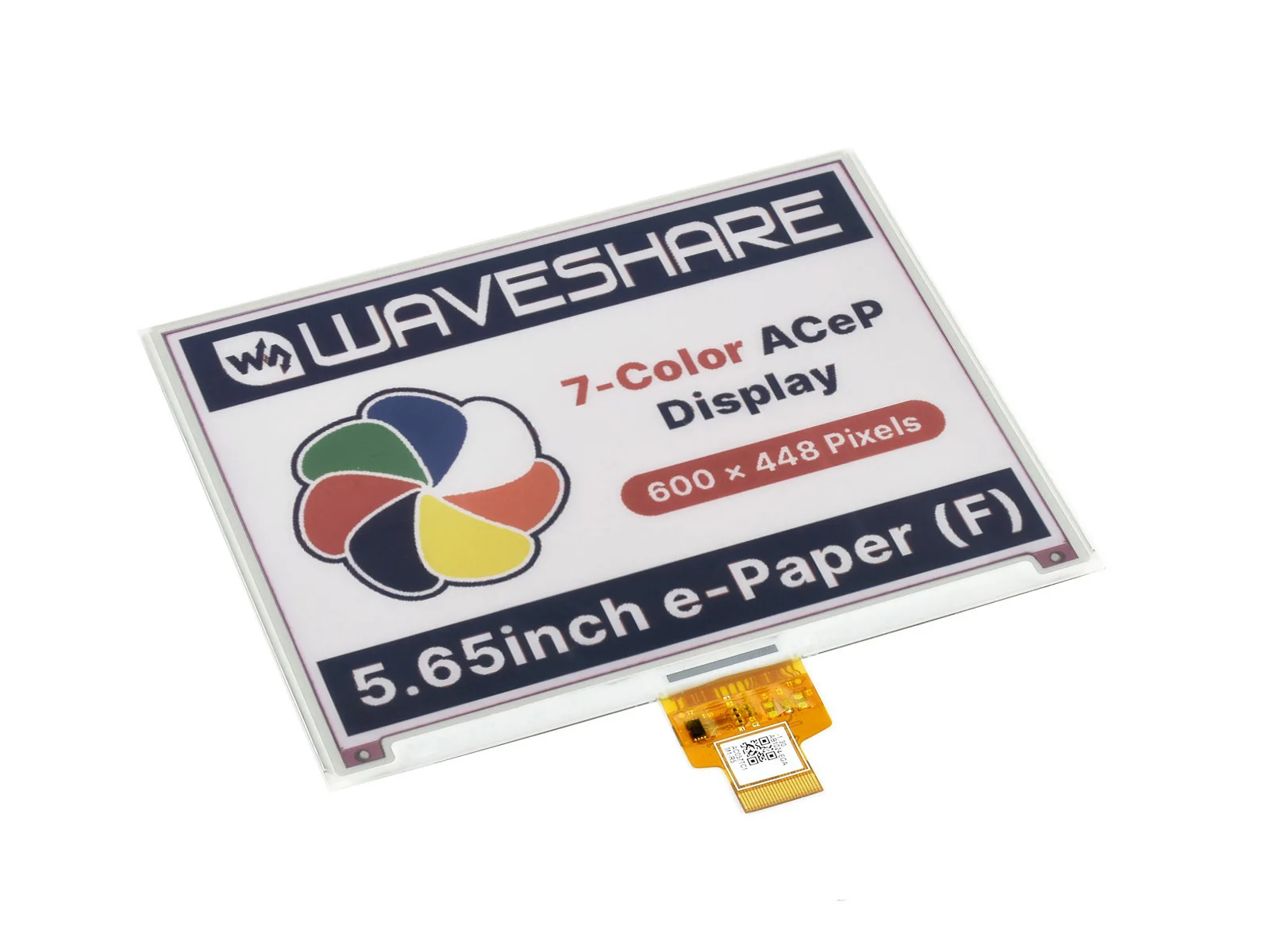

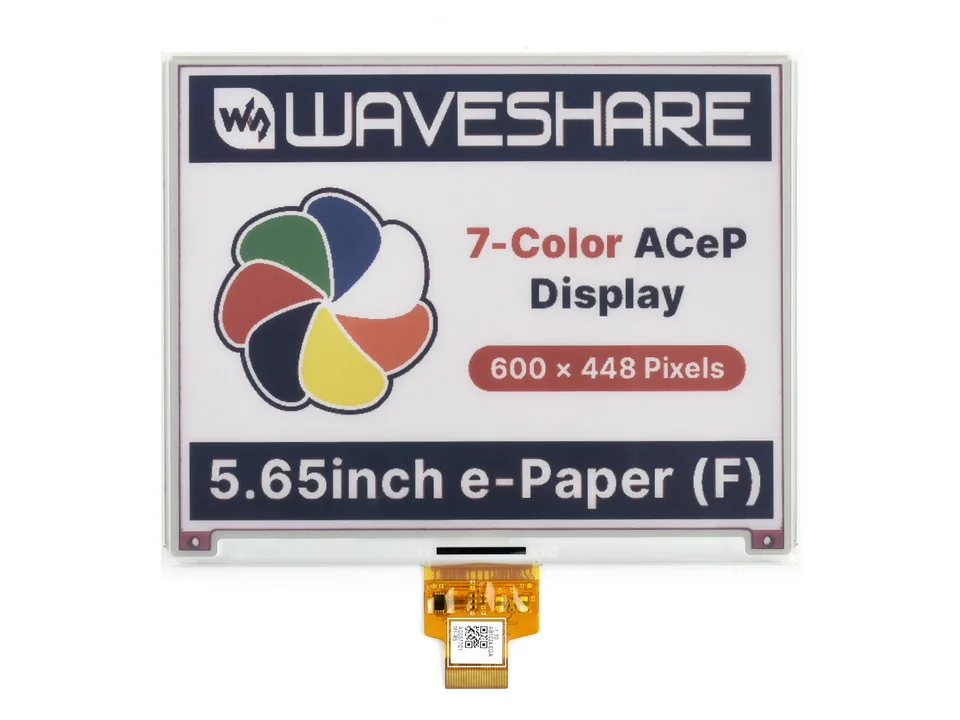

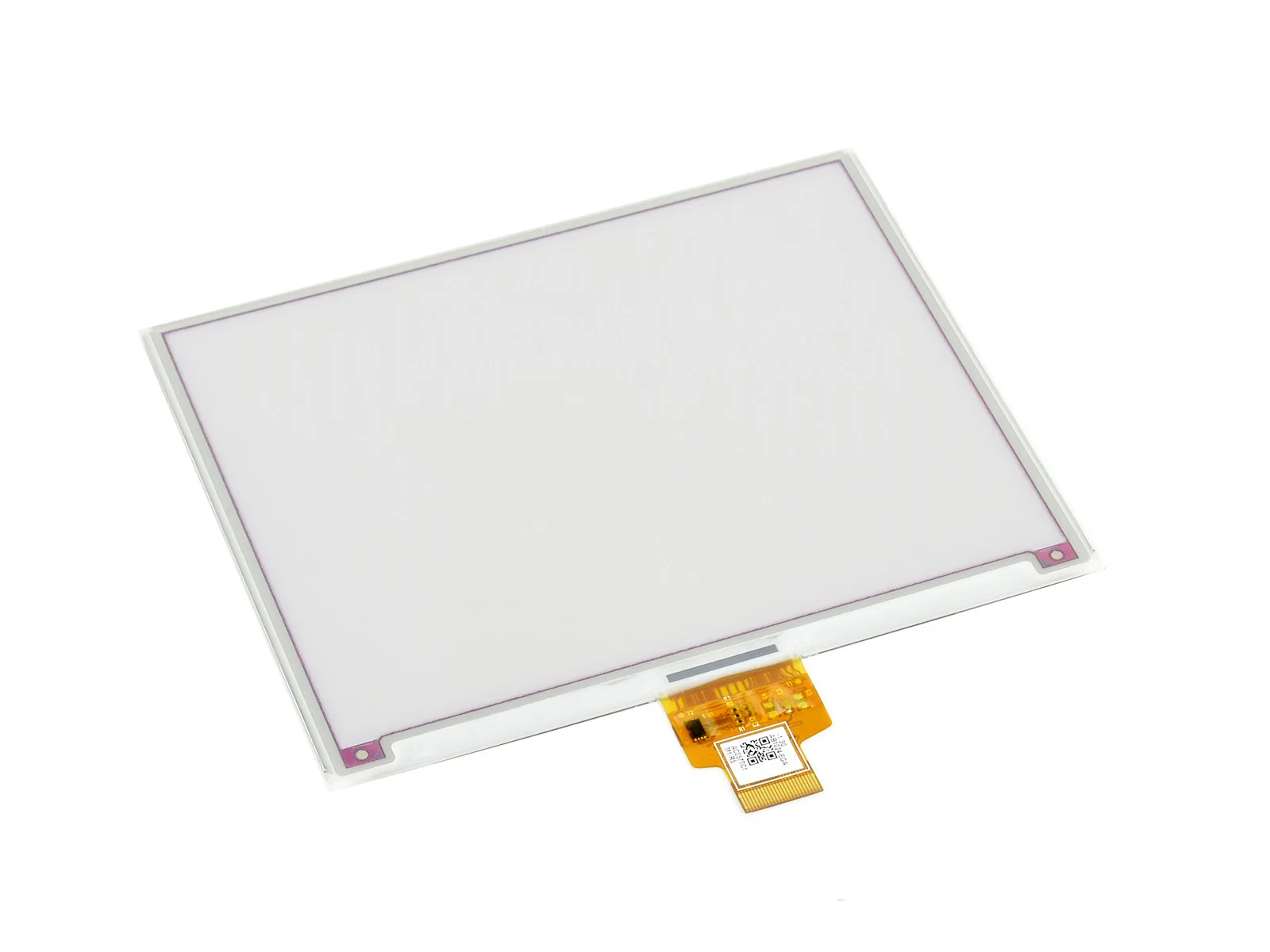

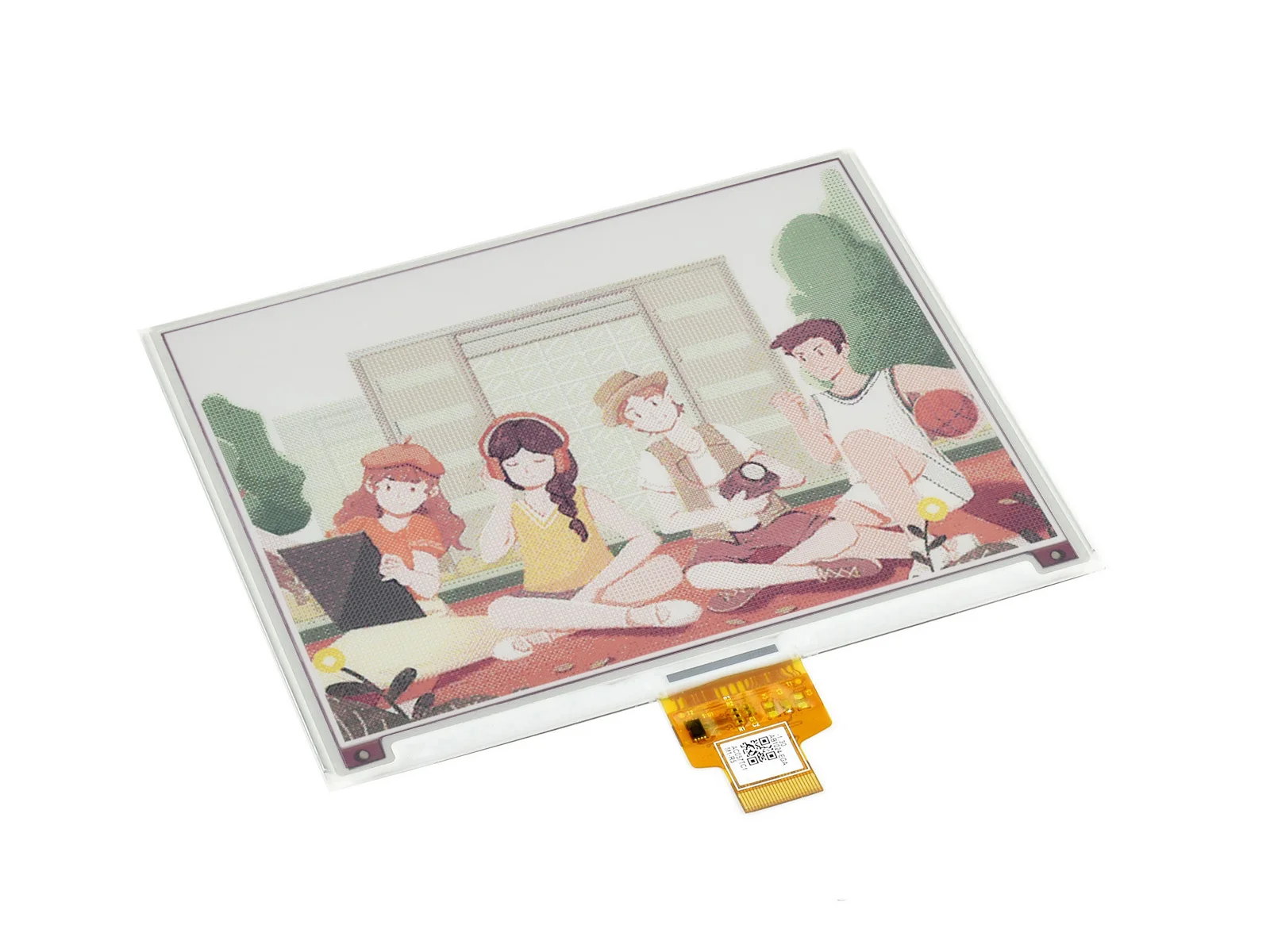

5,65 дюймовый цветной E-Paper E-Ink Raw Display, 600 × 448 пикселей, ACeP 7 цветов, без PCB
Особенности с первого взгляда
Расширенный Цвет ePaper (ACeP) технологии, поддерживает 7-Цвет дисплейНет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питанияУльтра низкое энергопотребление, в основном мощность требуется только для освеженияПоставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)
Технические характеристики
Рабочее напряжение3,3 VЦвет дисплеяACeP 7 цветовИнтерфейс3-провод SPI, 4-провод SPIСерые весы2.Габаритные размеры125,4 × 99,5 × 0,91 ммПолное время обновления<35sРазмер дисплея114,9 × 85,8 ммОбновленная мощность50 мВт (typ.)Точка шаг0,1915 × 0,1915 ммТок в режиме ожидания<0.01uA (почти нет)Разрешение600 × 448 пикселейУгол обзора> 170 °

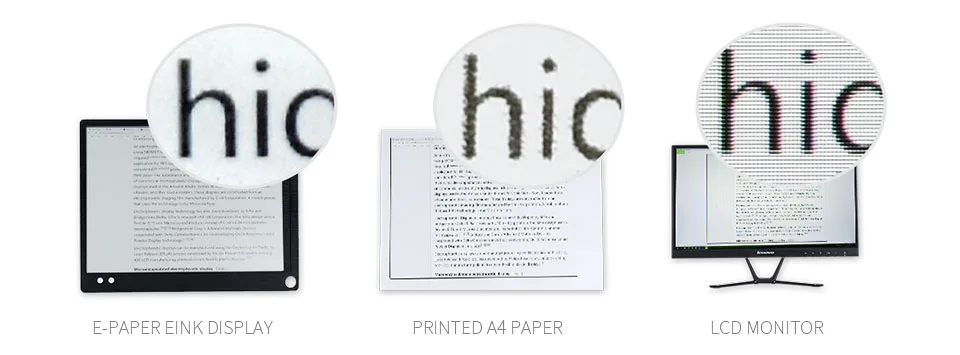

Преимущества EINK
Электронный бумажный дисплей использует микрокапсульные электрофоретические технологии для отображения, принцип: заряженные частицы, взвешенные в чистой жидкости, будут перемещаться по бокам микрокапсулы при применении электрического поля, делая Микрокапсулу видимой, отражая окружающий светильник, так же, как традиционная напечатанная бумага.Дисплей электронной бумаги будет четко отображать изображения/текст под светильник лампы или естественный светильник, не требует задний светильник, и имеет почти до 180 ° угол обзора. Он обычно используется в качестве e-reader из-за его бумажного эффекта.

Примеры применения

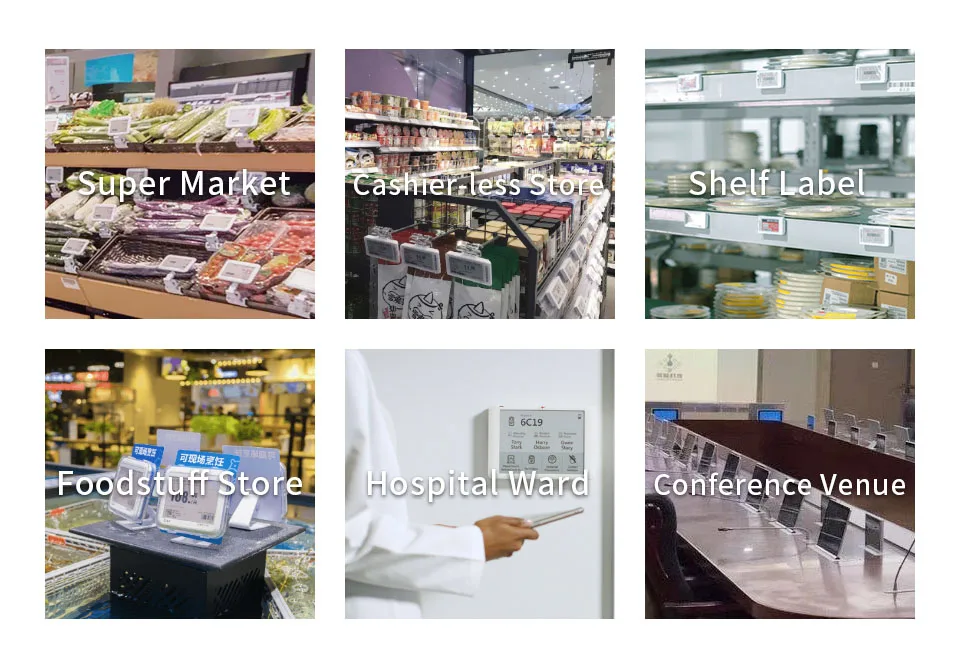

Подходит для ценников, тегов активов/оборудования, этикеток на полках, тегов имени Конференции...

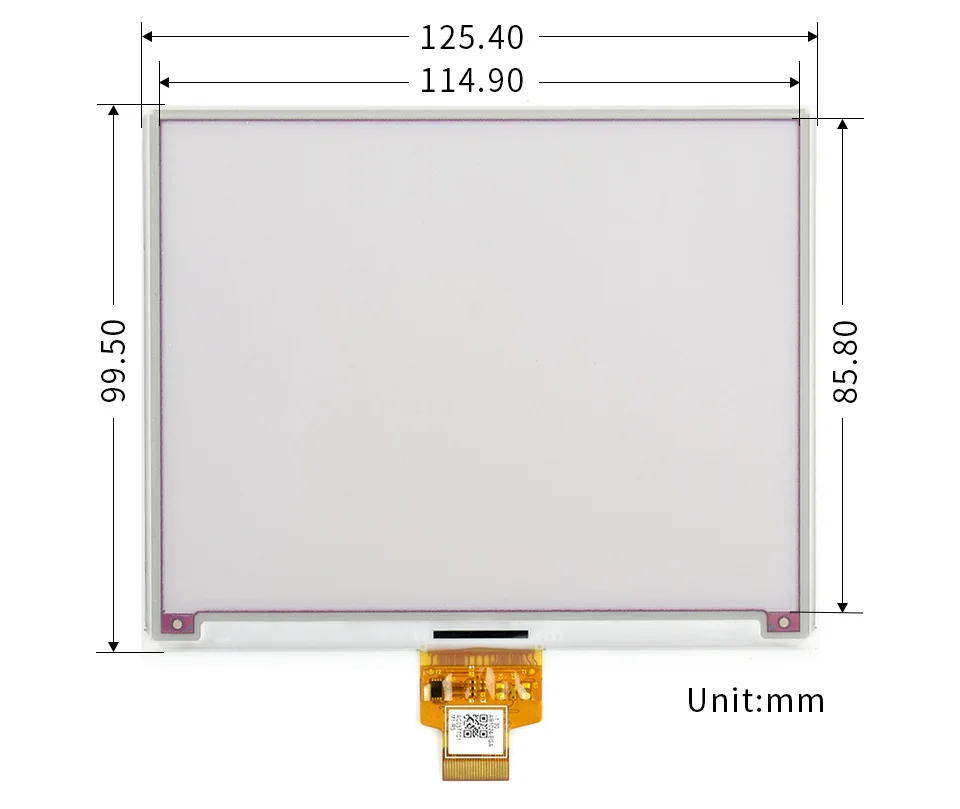

Габаритные размеры

Ресурсы и услуги
Вики:Https://www.waveshare.com/wiki/5.65inch_e-Paper_Module_ (F)
* Ресурсы для различных продуктов могут отличаться, пожалуйста, проверьте вики-страницу, чтобы подтвердить фактически предоставленные ресурсы.
Рекомендуется
Чтобы быстро начать работу с этим исходным дисплеем, пожалуйста, рассмотрите следующие платы драйверов:
Шляпа водителя из электронной бумаги
(Универсальный)Защитная пленка для электронной бумаги
(Arduino/NUCLEO)Электронная бумага ESP8266 плата драйвера
(WiFi)Электронная бумага ESP32 плата драйвера
(WiFi / Bluetooth)
Руководство по выборуНомер деталиЦветаСерые весыРазрешениеРазмер дисплея (мм)Размер контура (мм)Время полного обновления (ов)Частичное обновлениеГибкийИнтерфейс1,02 дюймовая электронная бумагаЧерный, белый2.128 × 8021,76 × 14,0032,57 × 18,60 × 0,982.√SPI1,54 дюймовая электронная бумагаЧерный, белый2.200 × 20027,60 × 27,6037,32 × 31,80 × 1,052.√SPI1,54 дюймовая электронная бумага (B)Красный, черный, белый2.200 × 20027,60 × 27,6037,32 × 31,80 × 1,058SPI1,54 дюймовая электронная бумага (C)Желтый, черный, белый2.152 × 15227,51 × 27,5137,30 × 31,80 × 0,9827SPI2,13 дюймовая электронная бумагаЧерный, белый2.250 × 12248,55 × 23,7159,20 × 29,20 × 1,052.√SPI2,13 дюймовая электронная бумага (B)Красный, черный, белый2.212 × 10448,55 × 23,7159,20 × 29,20 × 0,9815SPI2,13 дюймовая электронная бумага (C)Желтый, черный, белый2.212 × 10448,55 × 23,7159,20 × 29,20 × 0,9815SPI2,13 дюймовая электронная бумага (D)Черный, белый2.212 × 10448,55 × 23,7159,20 × 29,20 × 0,302.√√SPI2,66 дюймовая электронная бумагаЧерный, белый2.296 × 15230,704 × 60,08836,304 × 71,820 × 1,006√SPI2,66 дюймовая электронная бумага (B)Красный, черный, белый2.296 × 15230,704 × 60,08836,304 × 71,820 × 1,0015SPI2,7 дюймовая электронная бумагаЧерный, белый4.264 × 17657,29 × 38,1970,42 × 45,80 × 0,986SPI2,7 дюймовая электронная бумага (B)Красный, черный, белый2.264 × 17657,29 × 38,1970,42 × 45,80 × 0,9815SPI2,9 дюймовый e-БумагаЧерный, белый2.296 × 12866,89 × 29,0579,00 × 36,70 × 1,052.√SPI2,9 дюймовый e-Бумага (B)Красный, черный, белый2.296 × 12866,89 × 29,0579,00 × 36,70 × 1,1815SPI2,9 дюймовый e-Бумага (C)Желтый, черный, белый2.296 × 12866,89 × 29,0579,00 × 36,70 × 1,1815SPI2,9 дюймовый e-Бумага (D)Черный, белый2.296 × 12866,90 × 29,0679,00 × 36,70 × 0,342.√√SPI3,7 дюймовый e-БумагаЧерный, белый4.480 × 28047,32 × 81,12
