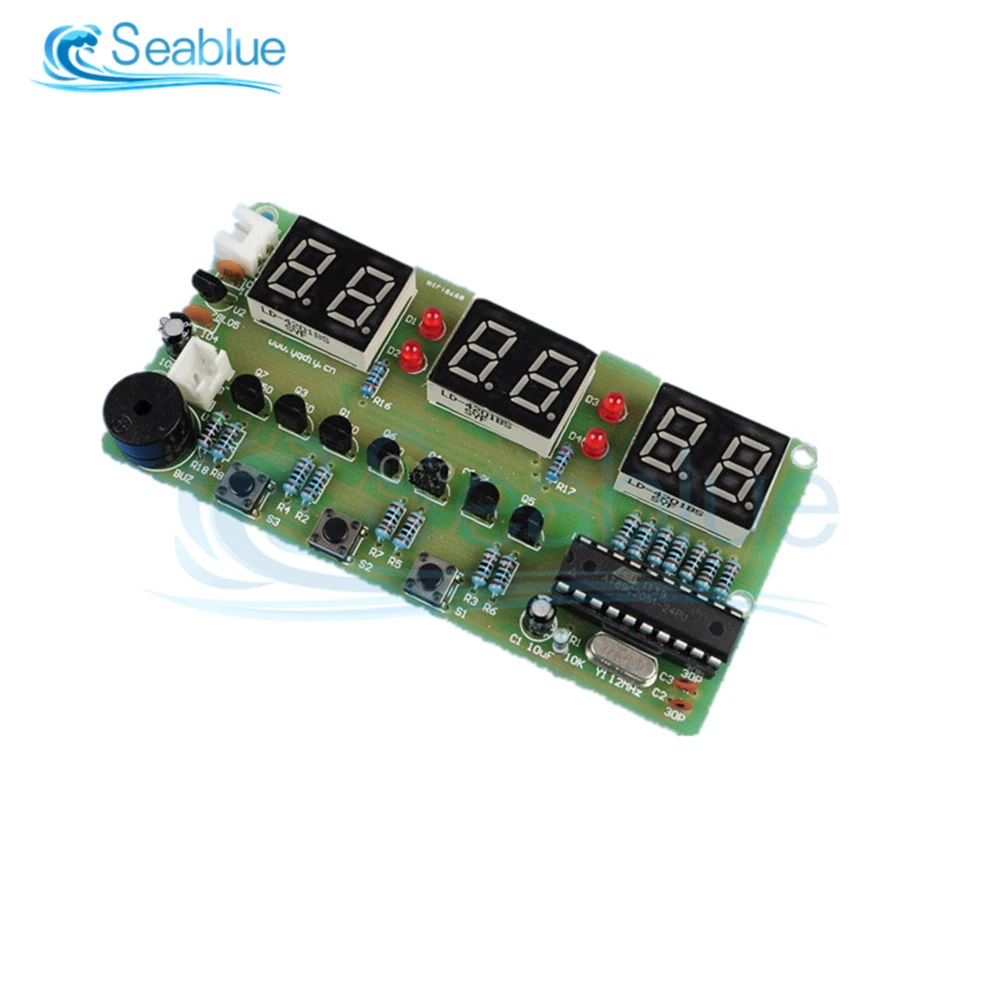

Цифровые электронные часы C51 с зуммером, Обучающий набор, шесть 6-...
5 Отзывов
17 Заказов
206,15₽
Описание:
В набор часов DIY используются для установки на 4-разрядный цифровые электронные часы. Он широко используется в школах, чтобы помочь студентам научиться базовым механическим и электронным навыкам. Это большой проект научной ярмарки. Настоятельно рекомендуется комфортно практиковать навыки пайки для вас и ваших детей.
Параметры:
Рабочее напряжение: 7 -12 В постоянного тока
Чипы: AT89C2051

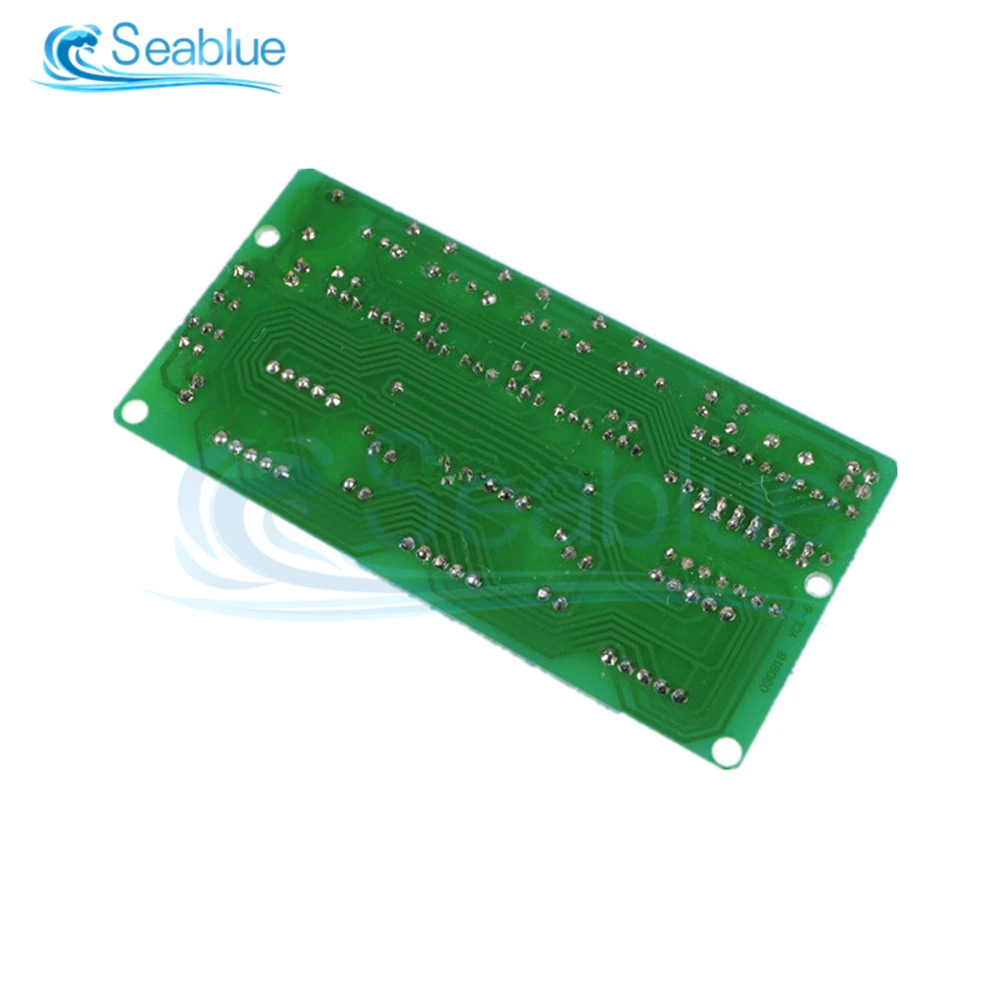

Размер печатной платы: 7 "x 2"(92x49 мм)
Особенности:
Широкие функции с часами, настройкой времени, будильником, таймером обратного отсчета, секундомером, счетчиком, ежечасным сигналом, точным отображением времени и форматом 24 часа. Точное время работы-диапазон погрешности ± 1 сек каждые 24 часа.

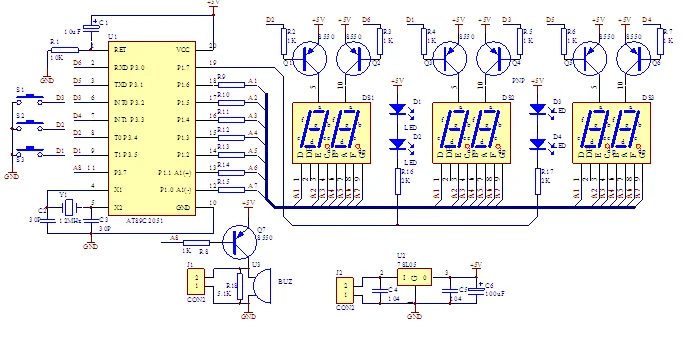

Принцип работы:
Цепь в основном состоит из цепи с одним чипом, цепи дисплея, входа клавиатуры, цепи вызова сигнала и цепи питания.
1. Схема с одним чипом: она основана на AT89C2051, в том числе на сбросе питания и цепи часов.
2. Схема отображения: основным компонентом является 2-битная цифровая трубка в красном цвете. Драйвер использует PNP транзистор и оснащен сопротивлением ограничения тока на каждом порте. Он имеет способ сканирования и использует P1.0 ~ P1.6. В верхней части используется четыре диода в диаметре 3 красного с приводом для сканирования. В нем используется P1.7.
3. Вход клавиатуры: клавиши S1 ~ S3 имеют повторно используемую функцию, которая используется с деталями дисплея P3.5,P3.4 и P3.2. И вот принцип работы.
Выводите высокий уровень на соответствующем контакте для чтения состояния ключей и обрыва через систему с одним чипом, чтобы дать ключам соответствующее значение.
4. Схема вызова сигнала: она состоит из зуммера и транзистора PNP. Принцип работы таков, что зуммер будет отправлять звук с фиксированной частотой после включения PNP-транзистора. Он имеет независимый способ привода порта и использует P3.7. J1 используется для подключения оборудования extrocontrol, которое будет выводить низкий уровень, когда нет сигнала звонка или высокий уровень с сигналом звонка.
5. Схема питания: она состоит из трех терминальных интегрированных схем, которые обеспечивают стабильное напряжение всей системы.
Комплекпосылка ция:

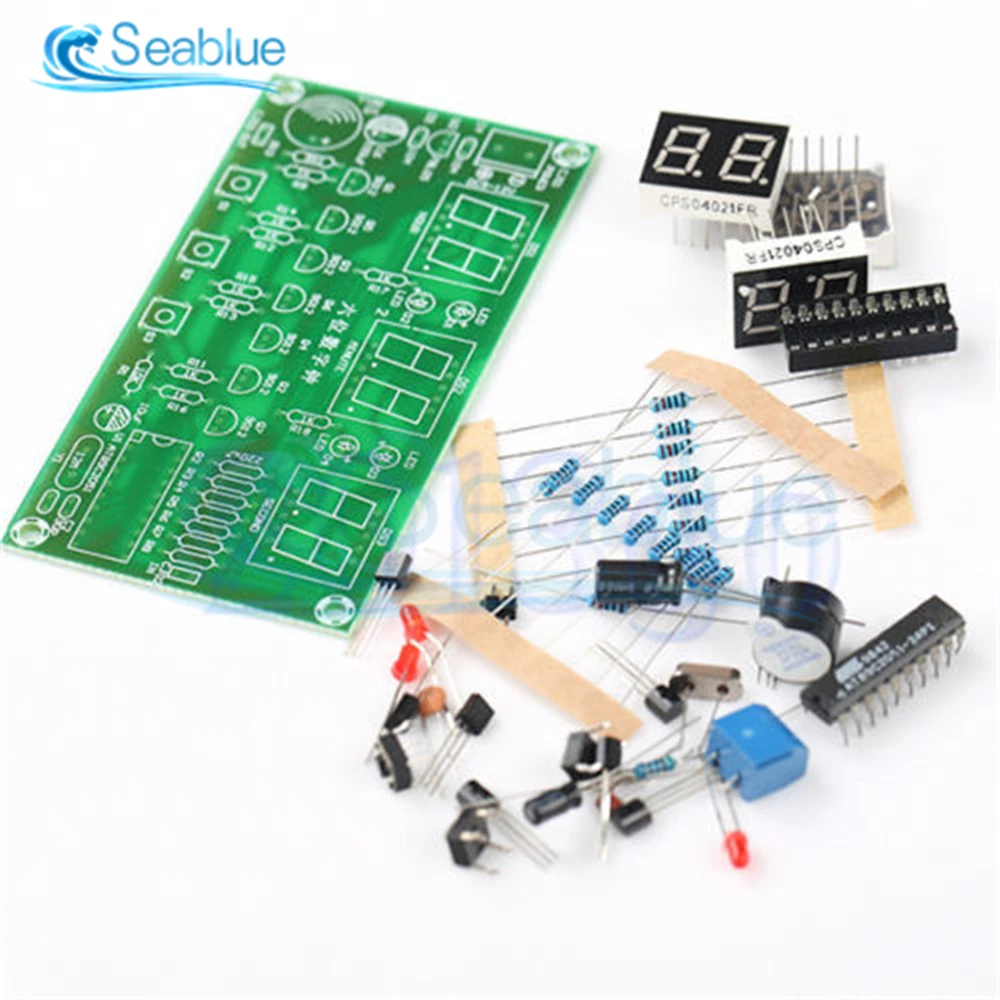

1 x C51 6 Биты цифровые электронные часы электронные производственный комплект DIY Наборы
