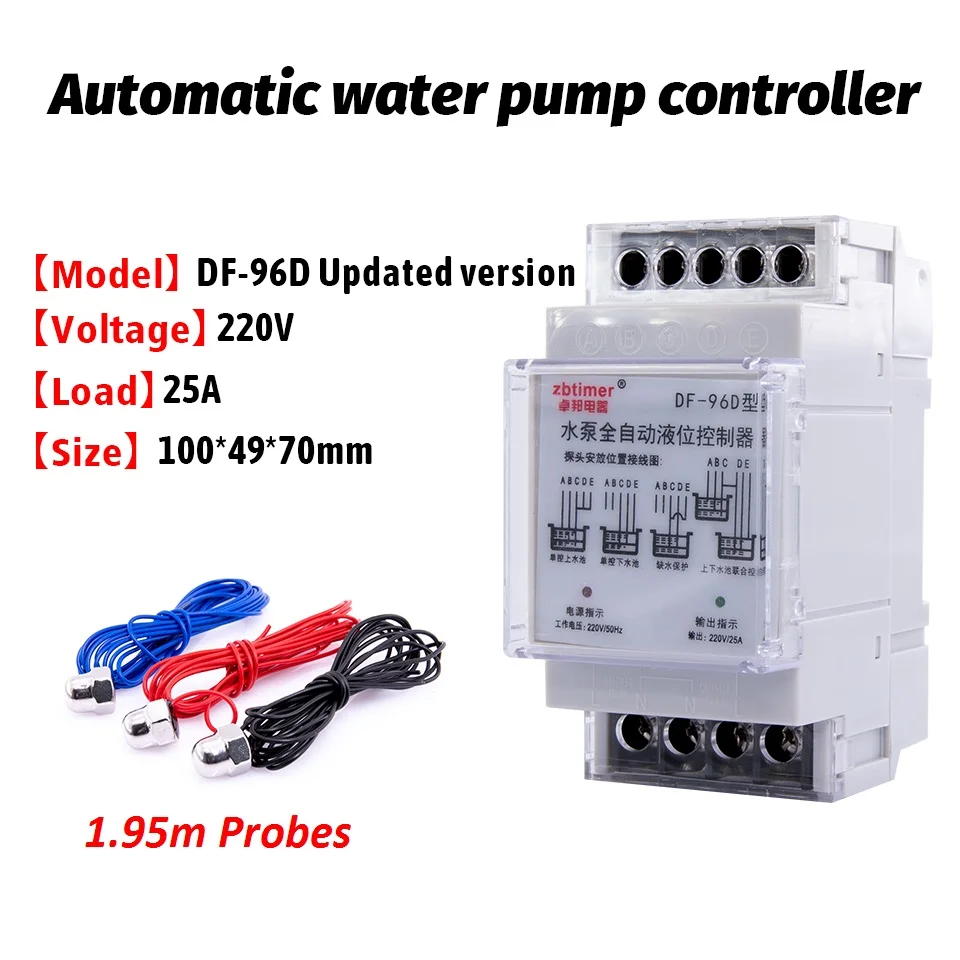

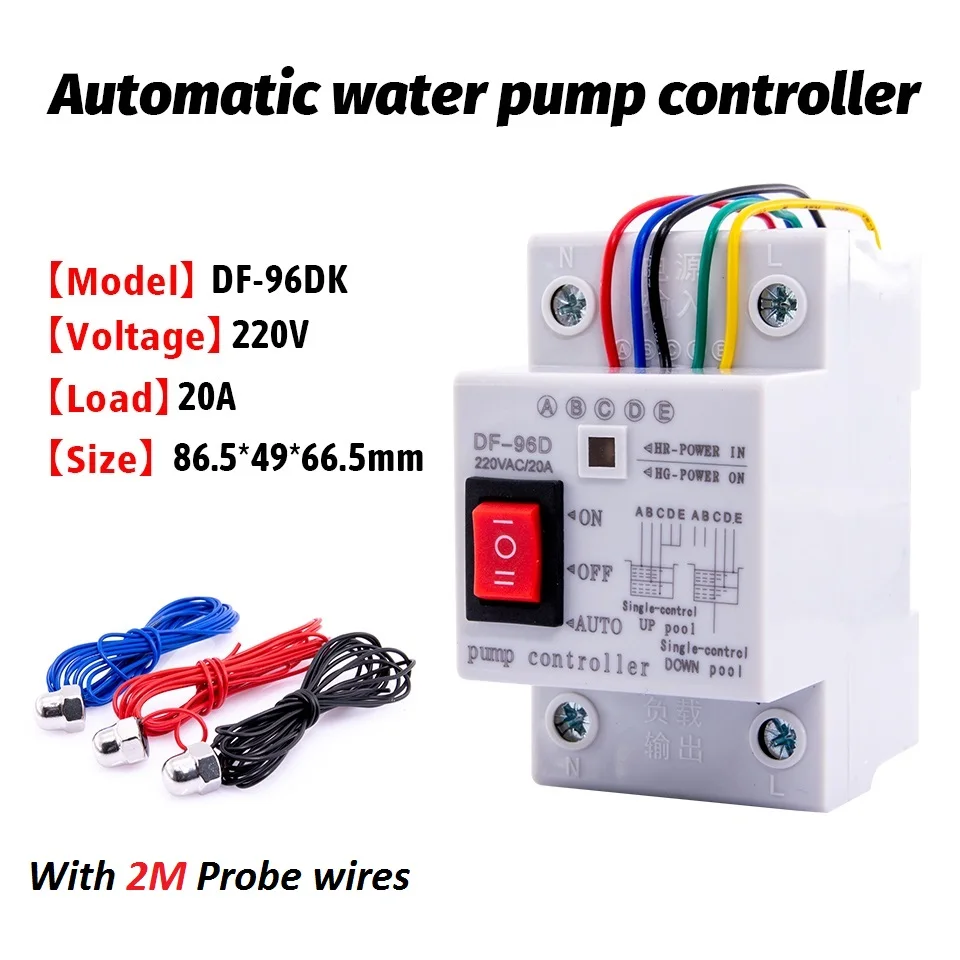

DF-96D автоматический контроллер уровня воды 20A 220 В 2 м провода резервуар для воды датчик определения уровня жидкости контроллер водяного насоса

Параметры

Тип:

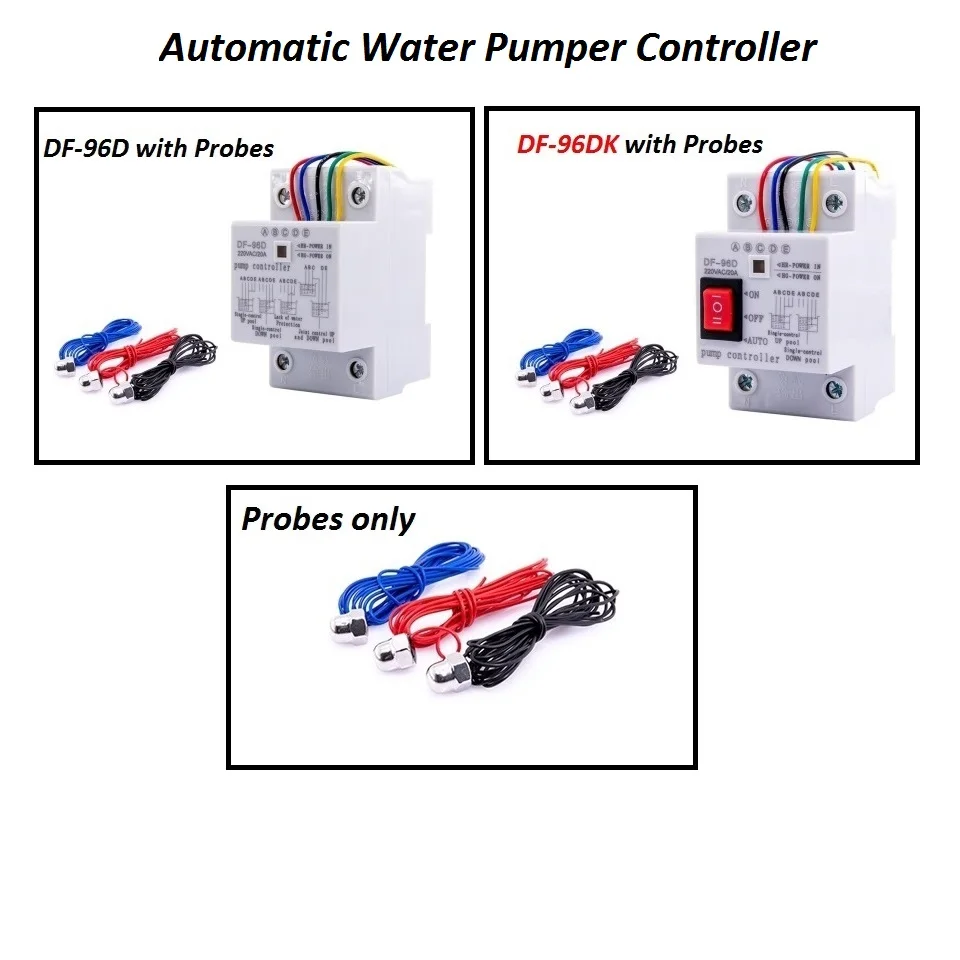

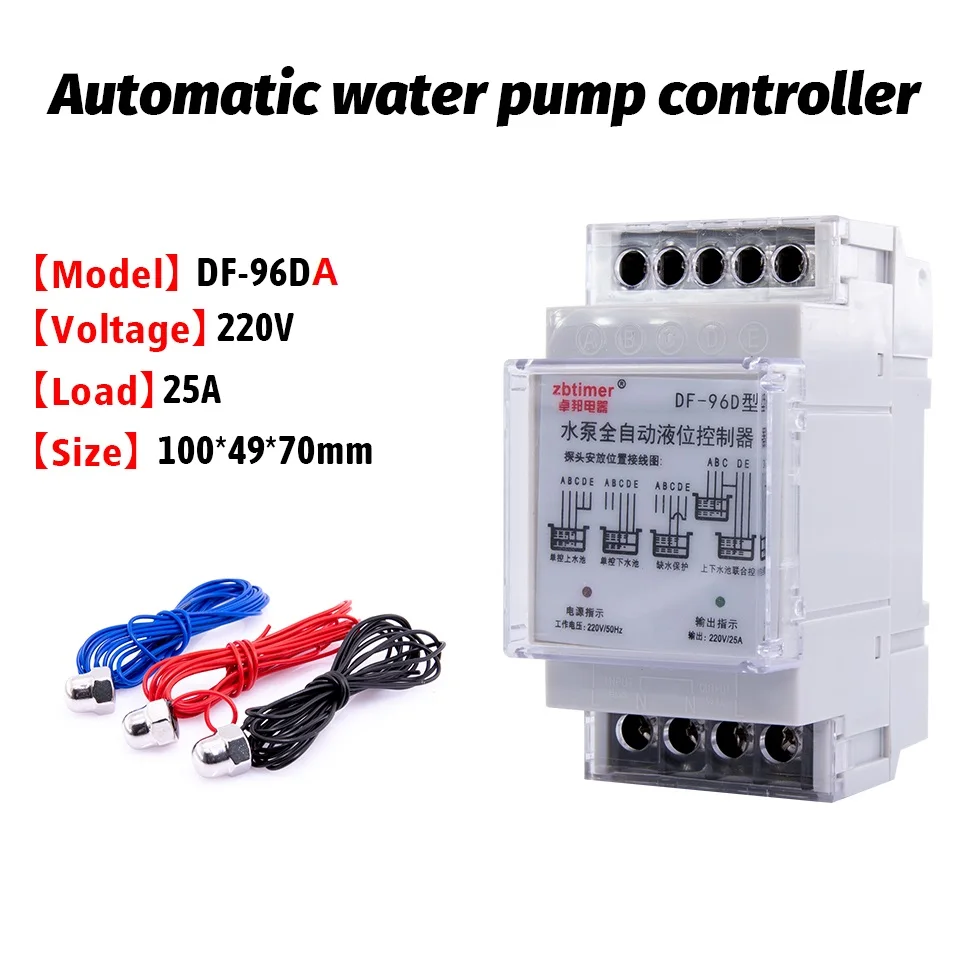

DF-96D DF96DK DF-96DA

Рабочее напряжение:

AC 220 В/50 Гц

Максимальный ток:

10A/16A (использование 30adelay)

Установка:

Dinrail Mount

Потребление энергии

≤ 2 Вт

Трансмиссионный сигнал:

500 м

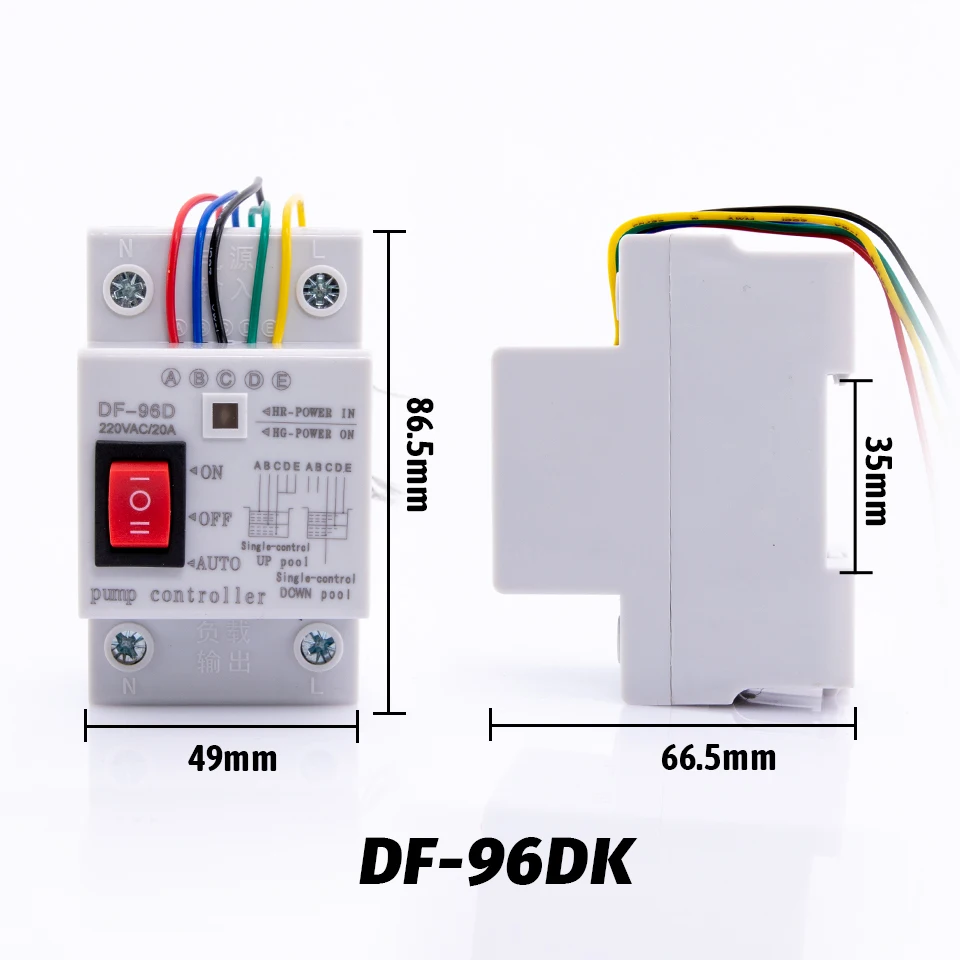

Размер:

126*88*51 мм

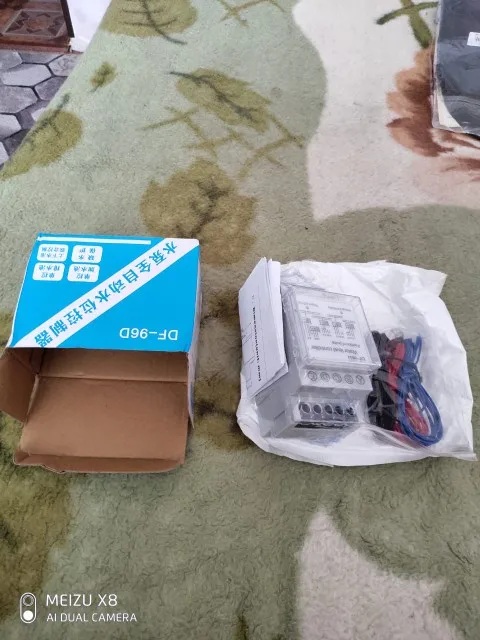

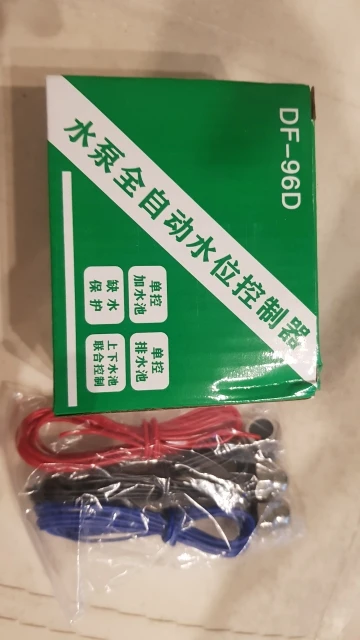

Посылка:

1 шт. автоматический переключатель регулятора уровня воды

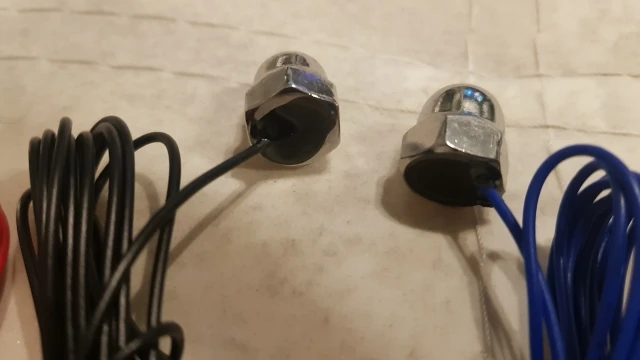

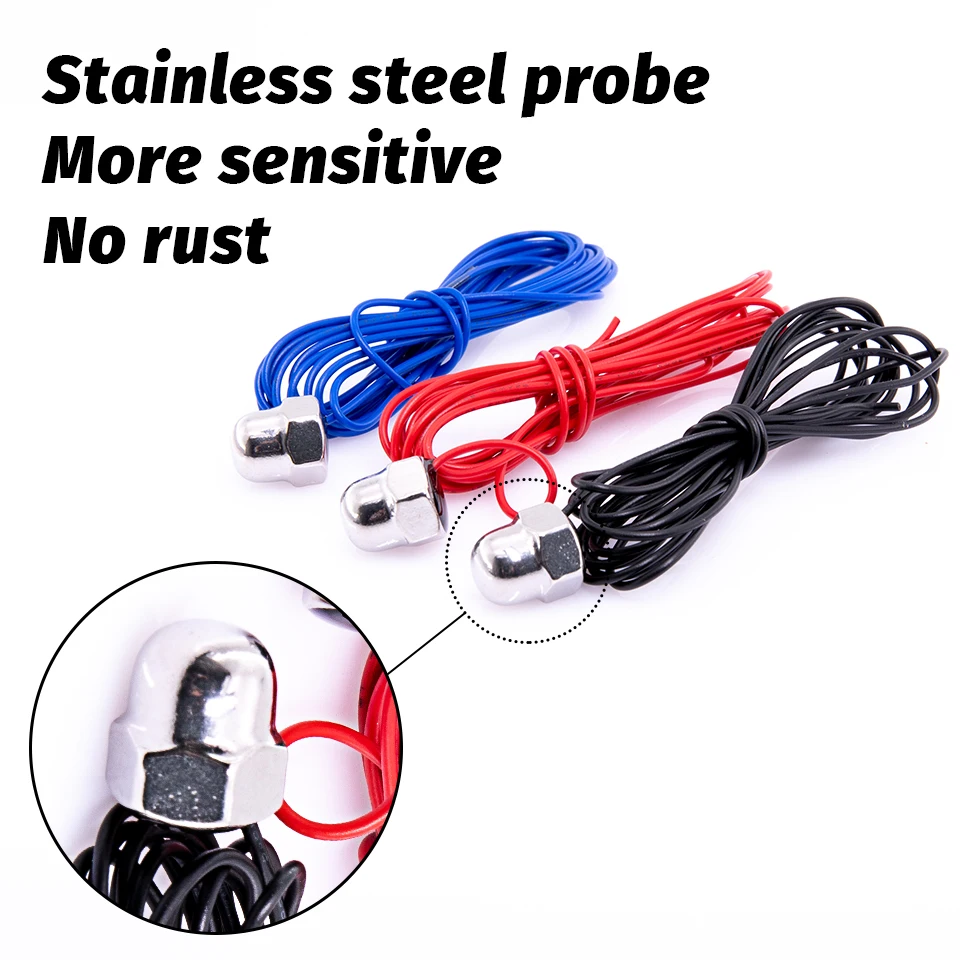

3 шт. провода датчика 200 см

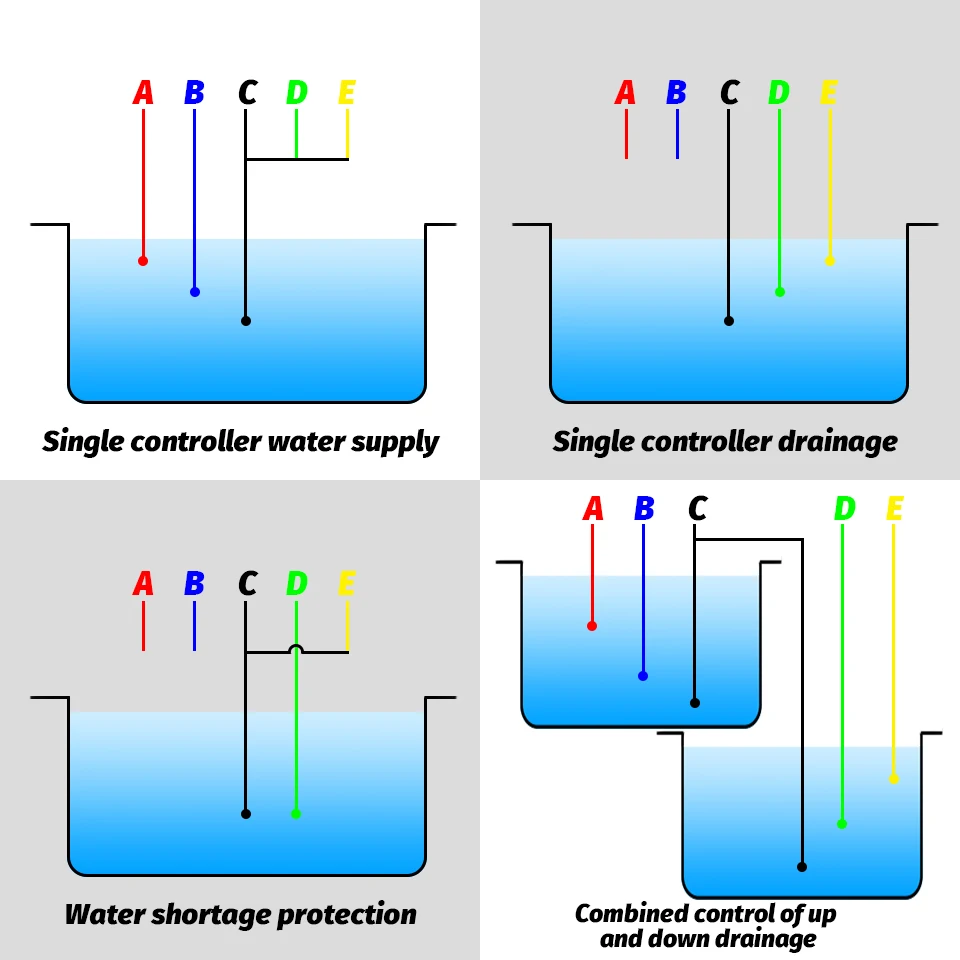

(A) Одна Головка управления на раковине инструкции по установке схемы управления, показанной на рисунке

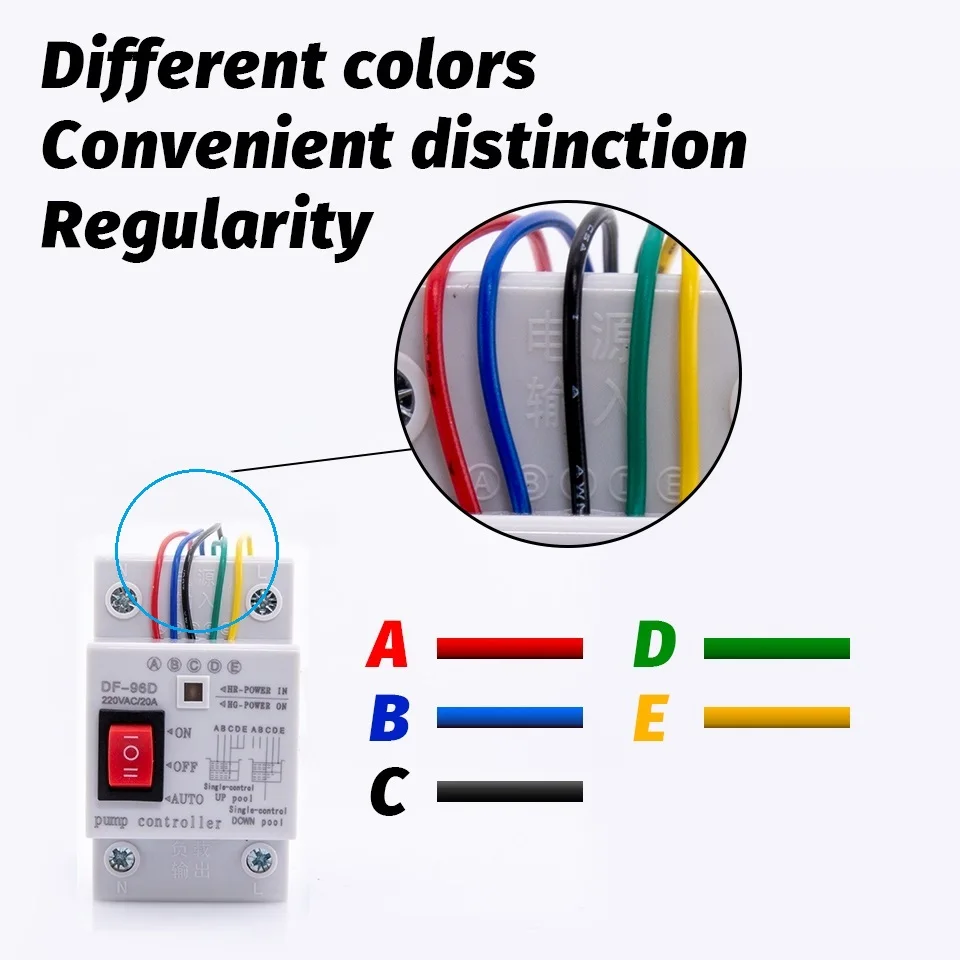

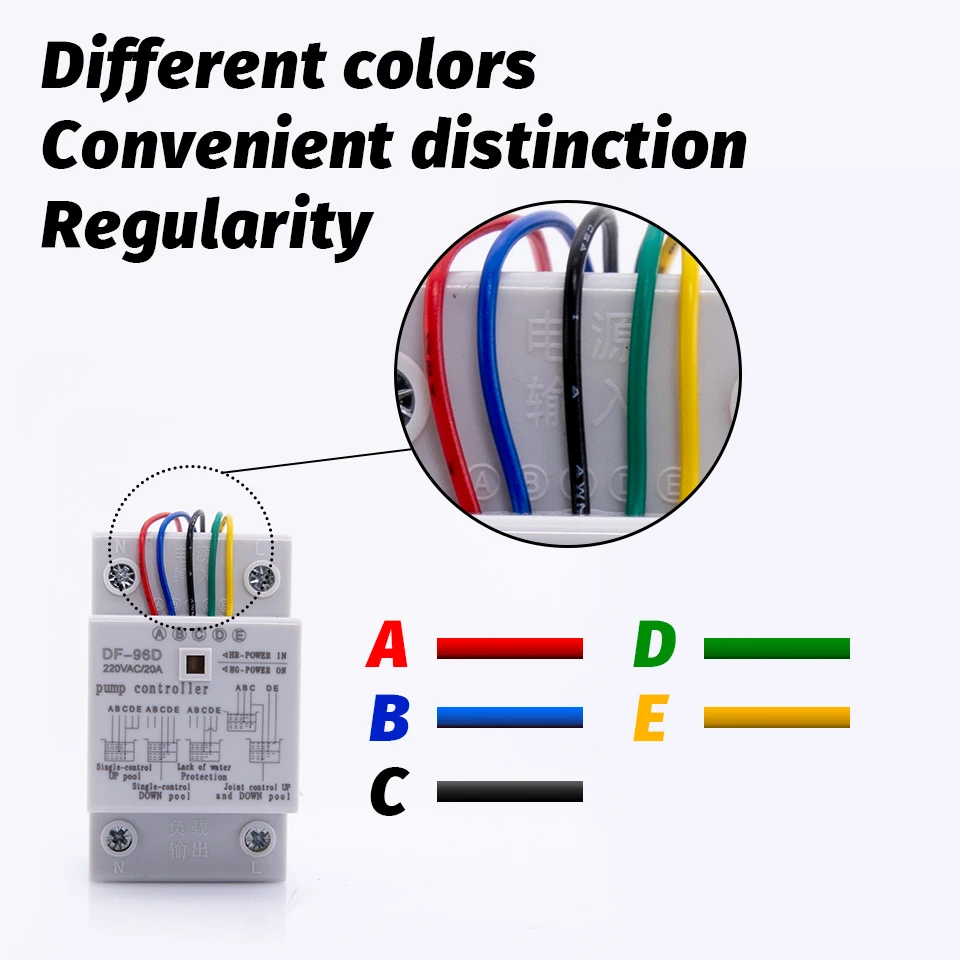

A (warp) -это точка управления верхнего уровня бака (водонапорной башни), уровень воды поднимается до точки уровня воды, вода соприкасается с зондом, контроллер автоматически отключает воду, которую они перекачивают;B (синяя линия)-верхний бассейн (водонапорная башня)-точка управления нижнего уровня, уровень воды падает ниже уровня воды в точку B, зонд не контактирует с водой, регулятор уровня воды автоматически открывает насос, бассейн заполнен водой;C (черная линия)-для бассейна (водонапорная башня), самая низкая точка на резервуаре, соприкасающаяся с дном бассейна;D (зеленая линия), E (желтая линия) и получил C

(B) под контролем одного бассейна (т. Е. Дренажного пруда) инструкции по установке двух показанных на рисунке:

E-предел контроля уровня пруда для следующей точки, вода достигает точки E, уровень воды повышается, вода в контакте с зондом, регулятор уровня воды автоматически открывает насос, дренаж пруда; Без дренажа точка E не соединена;D-предел для следующей точки контроля уровня пруда, уровень воды упал до уровня D, разъединение головки управления водой, регулятор уровня воды автоматически отключает насос, чтобы остановить дренажный бассейн;C-ground pool-это самая низкая точка для соприкосновения с дном резервуара для воды;Точка A, B не подключена.

(C) инструкции по установке датчика защиты от воды для установки схемы, показанной на рис. 3:

C, D указывает на точку управления нижним уровнем бассейна, уровень воды вниз до нижнего уровня, C, D зонд и поверхность разъединения, реле управления уровнем воды Немедленное действие, отрежьте выход, насос перестал работать;Закороченные точки C и E;Точка A, B не подключена.

(D) инструкции по установке зонда для вверх и вниз по установке бассейна показаны на рисунке III:

A-это точка управления уровнем потолка в бассейне (водонапорная башня), уровень воды поднимается до точки уровня воды, контакт головки управления водой, контроллер автоматически отключает воду, которую они перекачивают;B-это бассейн (водонапорная башня) ограничивает их точку управления жидкостью, уровень воды падает ниже уровня воды до точки B, разъединение воды и зонда, автоматический насос управления уровнем, бассейн наполнен водой;C-верхняя часть, без бассейна (водонапорная башня), в самой низкой точке соприкосновения с нижней частью раковины;D-предел для следующей точки контроля уровня пруда, уровень воды упал до уровня D, разъединение воды и зонда, регулятор уровня воды автоматически отключает насос, чтобы остановить дренажный бассейн;E-предел контроля уровня пруда для следующей точки, уровень воды поднимается до точки E уровня воды, вода в контакте с зондом, регулятор уровня воды автоматически открывает насос, выпускная головка пруда; Без дренажа точка E не подключена.
