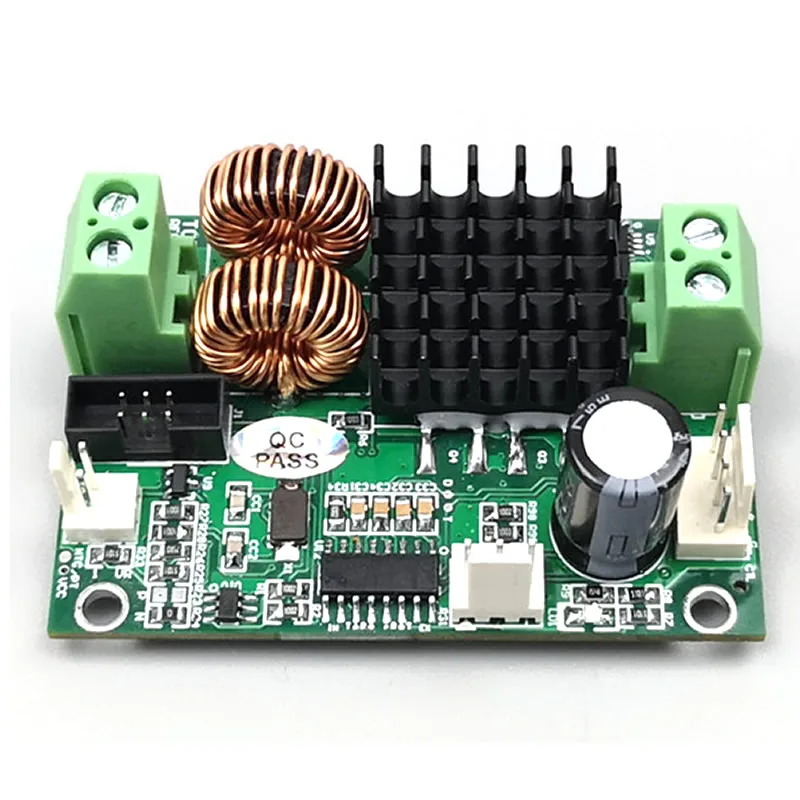

TCB-NC полупроводниковая охлаждающая пластина, плата контроля температуры, термостат TEC, стабильность 0,01, 10 А, малый размер

О контроле температуры тек:

TEC: Также называется полупроводниковой пленкой для охлаждения или термоэлектрической пленкой для охлаждения, которая использует эффект Пельтье, то есть, когда постоянный ток течет через пару двух разных полупроводниковых материалов последовательно в разных направлениях, генерация тепла происходит в одном направлении, что позволяет достичь цели охлаждения или нагрева, И создало устройство полупроводникового чипа.

Плата контроля температуры TEC: Используйте источник питания постоянного тока, TEC в качестве элемента контроля температуры, используйте датчик температуры для определения температуры контролируемого объекта, плата контроля температуры использует s PID алгоритм для регулировки размера и направления тока, предоставленного в TEC-элементе в реальном времени, чтобы достичь цели постоянной температуры.

Высокая стабильность (+-0,01), Универсальный термоконтроль TEC, долгосрочная проверка в лазерном поле. Двусторонний контроль температуры, автоматическое переключение между нагревом и охлаждением, Поддержка различных типов TEC; Также можно установить в односторонний режим, поддержка односторонних устройств, таких как провода сопротивления и керамические нагревательные стержни. Стандартная версия для датчика температуры по умолчанию поддерживает 10K NTC и Доступны варианты PT100/pt1000. Может работать независимо. Просмотр параметров и настройки могут быть подключены к экрану дисплея или другому одночиповому контролю последовательного порта, или использовать универсальное программное обеспечение для последовательного порта или специальное программное обеспечение для главного компьютера. Поддержка многоканального управления с конкретной документацией. Аксессуары: заглушки и наконечники для стыковки платы; Версия NTC поставляется с 10K NTC по умолчанию, те же спецификации, что и магазин NTC.

Модель: TCB-NC (TCB-NE уменьшенная версия)

Модель платы с датчиком NTC (10K):TCB-NC; Модель с использованием PT100 isTCB-NC-PT100, Модель с использованием PT1000 isTCB-NC-PT1000. NTC, PT100 и PT1000-это различные датчики температуры. NTC-это по умолчанию и рекомендуется, он дешевый и простой в использовании. PT может использоваться в широком диапазоне температур благодаря широкому диапазону температур.

Таблица выбора платы контроля температуры:

Модель платы контроля температуры Стабильность Функция привода TEC Напряжение питания (В) Размер (мм) Характеристики Модель TCB-NE 0,01 10 А @ 24 В/12 А @ 12 В 5-24 75*65 Стандартная версия TCB-NE TCB-NE-AH 0,01 18 А @ 24 В/24 а @ 12 В 7-24 95*65 Общая версия, повышенная мощность Не-Ач TCB-NC 0,01 10 А @ 24 В/12 А @ 12 В 5-24 60*42 Ограниченная версия TCB-NC TCB-NA 0,1 12 А @ 24 В/15 А @ 12 В 5-24 60*42 Упрощенная версия NC TCB-NA TCB-SV 0,01 4.5V2.5A 7-24 60*42 Подходит для small TEC TCB-SV TCB-SA 0,01 4.5V3A 5 60*42 Подходит для small TEC TCB-SA TCB-SS 0,01 4.5V3A 5 40*40 Уменьшенная версия SA TCB-SS

Наше подразделениеTECПанель контроля температуры разработана специально для системы контроля температуры с использованием TEC и имеет инновационную схему дизайна, Высокая надежность, поддержкаTECНапряжениеИ токШирокий диапазон.Стабильность контроля температуры +-0,01Степень! Используйте последовательный порт, чтобы напрямую изменить заданную температуру или информацию о вызове. С интерфейсом для будильника. Эта доска широко используется в лазерном поле в течение длительного времени.Эта доска подходит для случаев, когда требуется высокоточный контроль температуры и высокая мощность TEC.

Особенности:

Цифровое интегральное разделениеPIDАлгоритм, параметр и регулируемый период 0,01 высокоточный контроль температуры, стабильность +-0,01 ° Нет необходимости в дополнительных средствах отведения тепла, нет необходимости в нижней пластине рассеивания тепла Эталон напряжения высокой точности, точность измерения температуры гарантированно будет +-0,25 °, полный диапазон +-0,5 ° и может быть скорректирован

Напряжение питания платы:5 В-24 В

TECБольшой диапазон напряжения: 2V~ 24 В TECБольшой диапазон тока:10 А (источник питания 24 В), 12 А (блок питания 12 В) Поддержка двух 12706 параллельно или двух 12710 последовательно! Двустороннее управление, поддержка нагрева и охлаждения (Может быть настроен как одиночный нагрев или одиночное охлаждение через протокол связи) Одинарный режим нагрева поддерживает нагревательные элементы, такие как керамика и провода сопротивления Температуру можно установить и определить через последовательный порт (АсциКодовое соглашение, предоставить документы для ознакомления) С сигнализацией, выходом готового сигнала, даОтключить TECВыход Способ управления: Непрерывное напряжение, Лучший способ

Рекомендуемые варианты применения

Элемент контроля температурыTEC (Полупроводниковый охладитель, Термоэлектрический охладитель)Система контроля температуры Подходит для, помимо прочего, контроля температуры лазерных диодов Применимо в различных областях, таких как Промышленная и бытовая техника

Таблица параметров

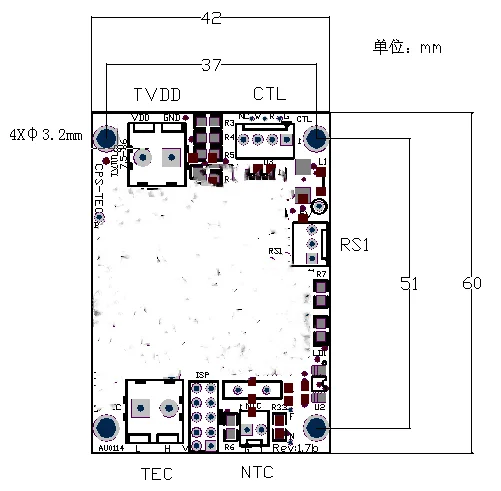

Напряжение питания платы:5- 24 В(Рекомендуемое Стандартное напряжение, например 5/7, 5/12/15/24. Номинальное напряжение тек предпочтительно равно или немного больше напряжения питания. Если Номинальное напряжение TEC меньше напряжения, это также возможно. Установите максимальное соотношение выходной мощности.) TECНапряжение: 2В 24 В TECТок:10 А (источник питания 24 В), 12 А (блок питания 12 В) Датчик температуры:10K NTC(BЗначение по умолчанию3950, ФактическийBЗначение может быть неограниченным, только влияет на абсолютную температуру, не влияет на относительно стабильную температуру и по сути не имеет значения для контроля температуры. Когда значение B составляет 3950, первоначальная погрешность самого зонда не считается, а абсолютная погрешность измерения в пределах 0,1) Разрешение регулирования температуры:0,01 ° Установите разрешение температуры:0,01 ° Стабильность: +-0,01 ° Версия NTC Диапазон измерения температуры: -60 ° ~ + 170 ° Диапазон температур контроля версии NTC: -20° ~ + 100° Диапазон измерения температуры PT version: -60 ° ~ + 212 ° Диапазон температур контроля версии PT: -50° ~ + 200 ° Размеры:60 мм* 42 ммВысота23 мм(На плате18,5 мм, Толщина платы1,5 мм, Контакты под доской3 мм)



Способ управления платой:

Эта плата использует последовательную связь для изменения и отслеживания информации. Есть следующие особые методы контроля:

1. Наша сплоченная дисплей DISP-TCB(Подключите последовательный порт платы контроля температуры к дисплею) дисплей «Продажа в нашем магазине».

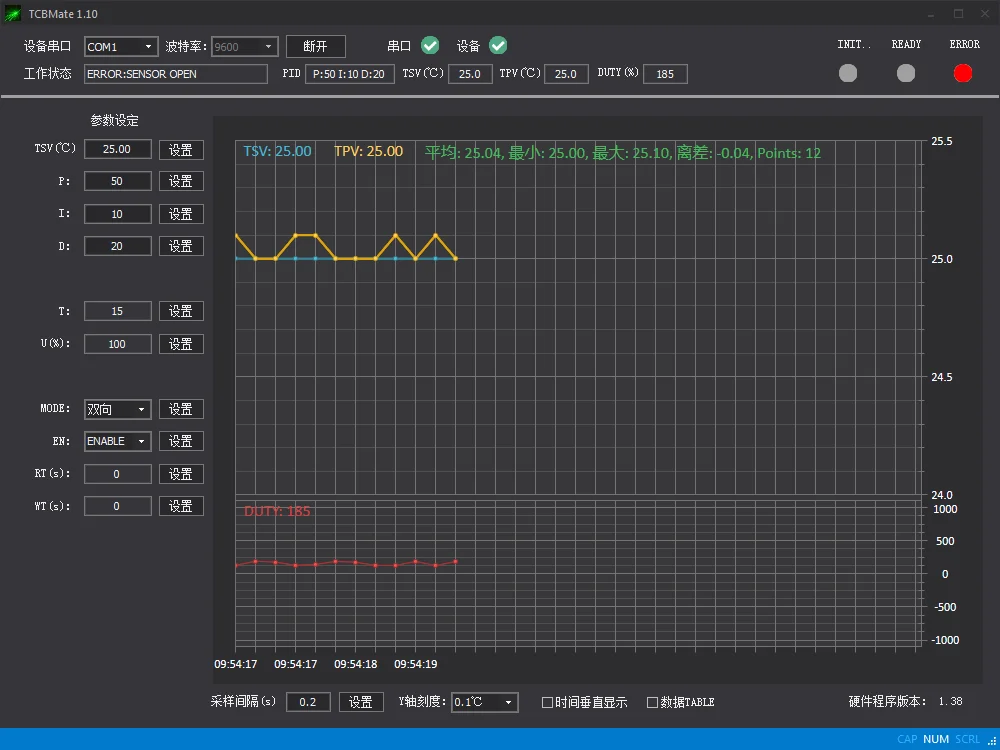

2. Наше специальное программное обеспечение для ПК TCBMate(Подключите последовательный порт платы контроля температуры к компьютеру)

3. Используйте последовательный порт для управления командами (Поддержка одного чипа или ПК), см. Раздел «протокол связи» в руководстве

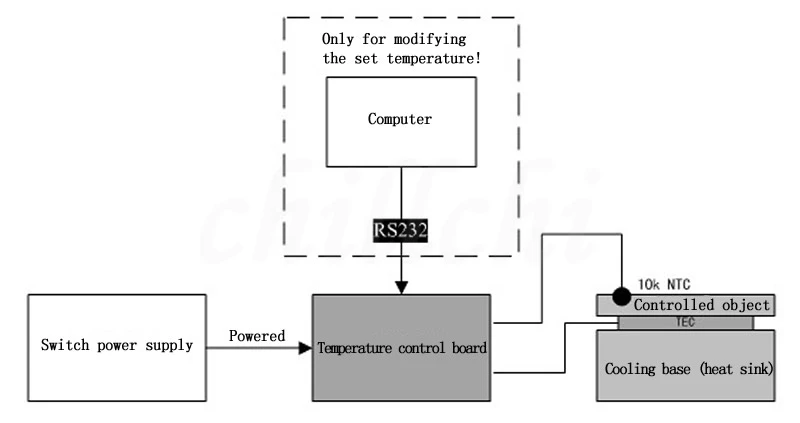

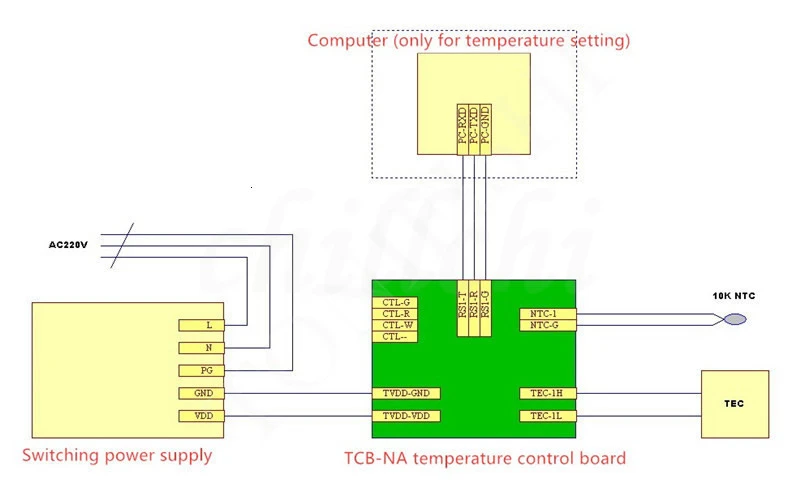

Системная схема:
