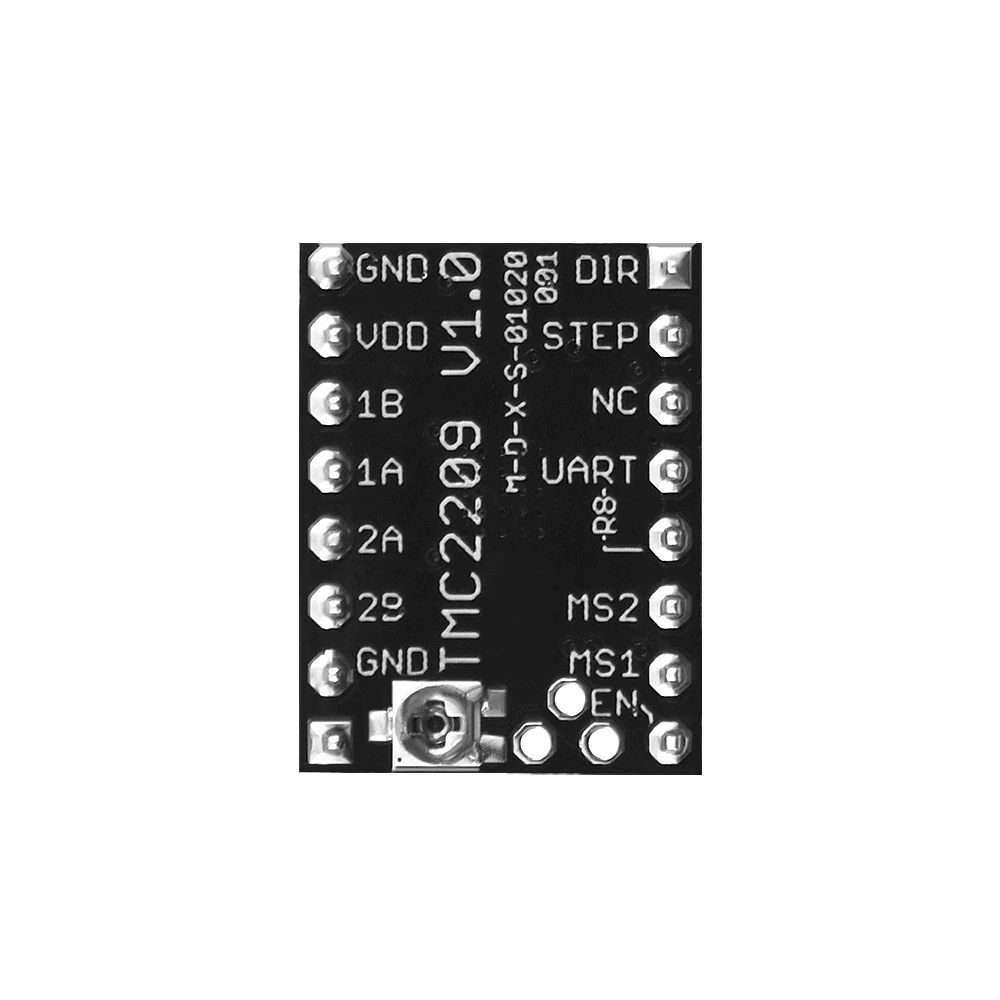

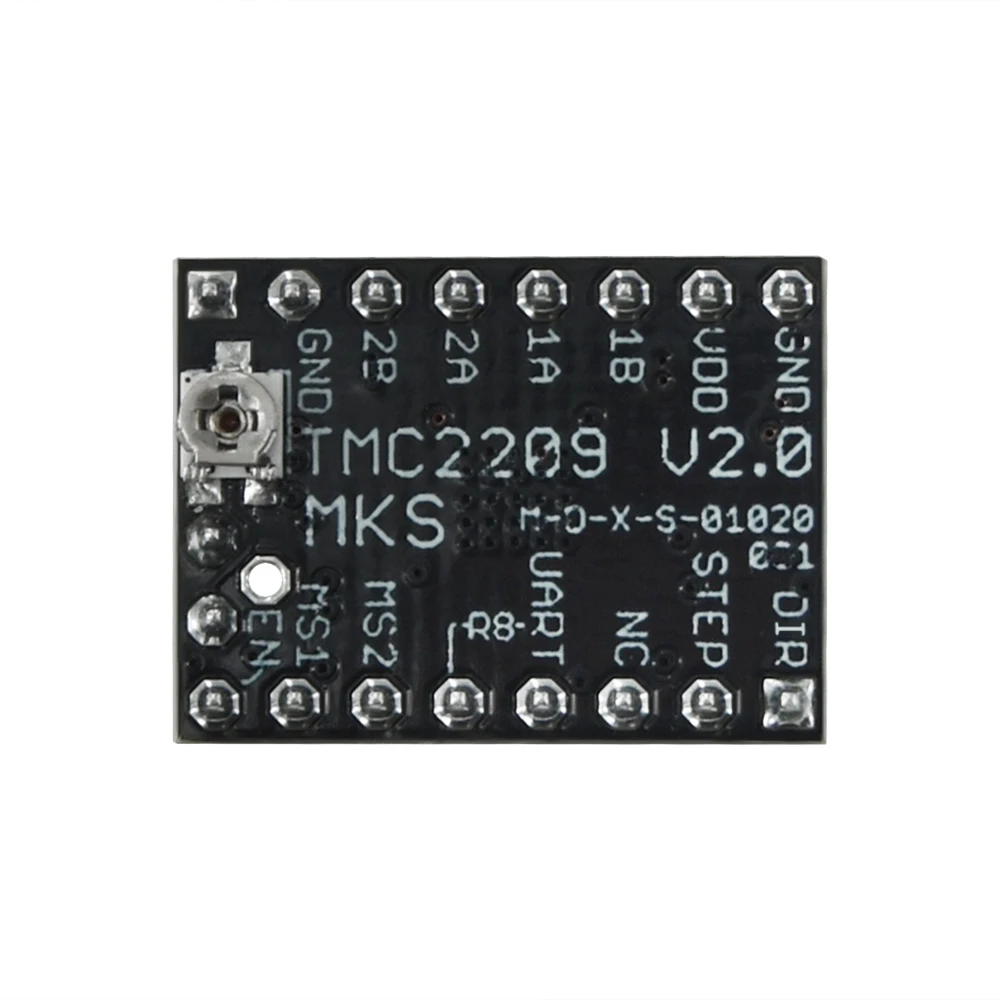

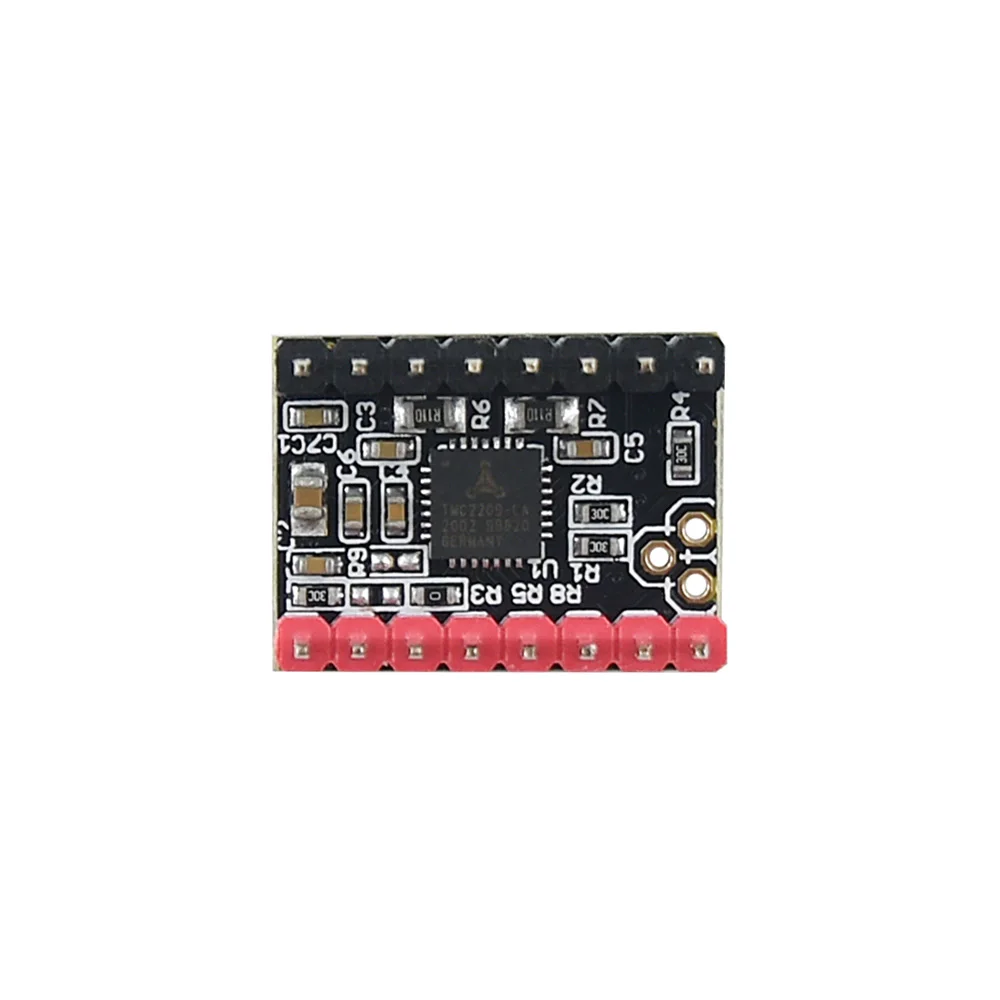

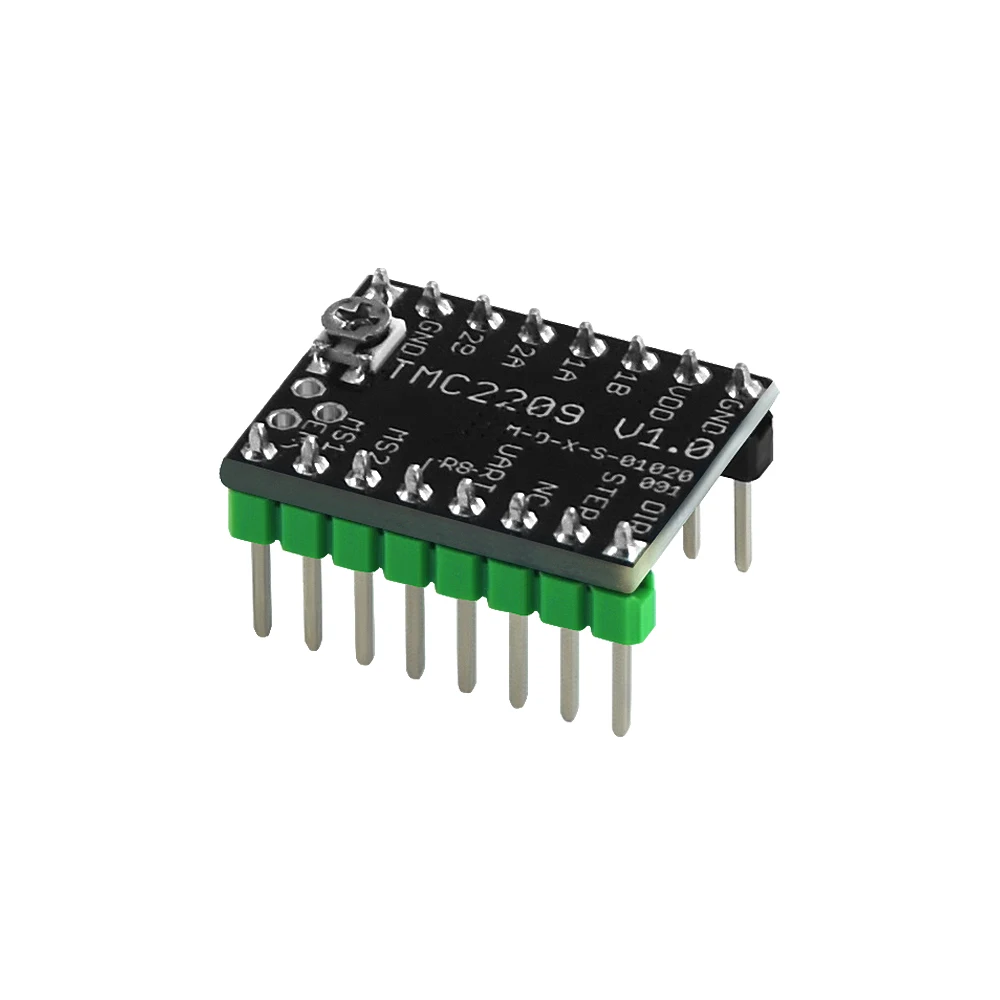

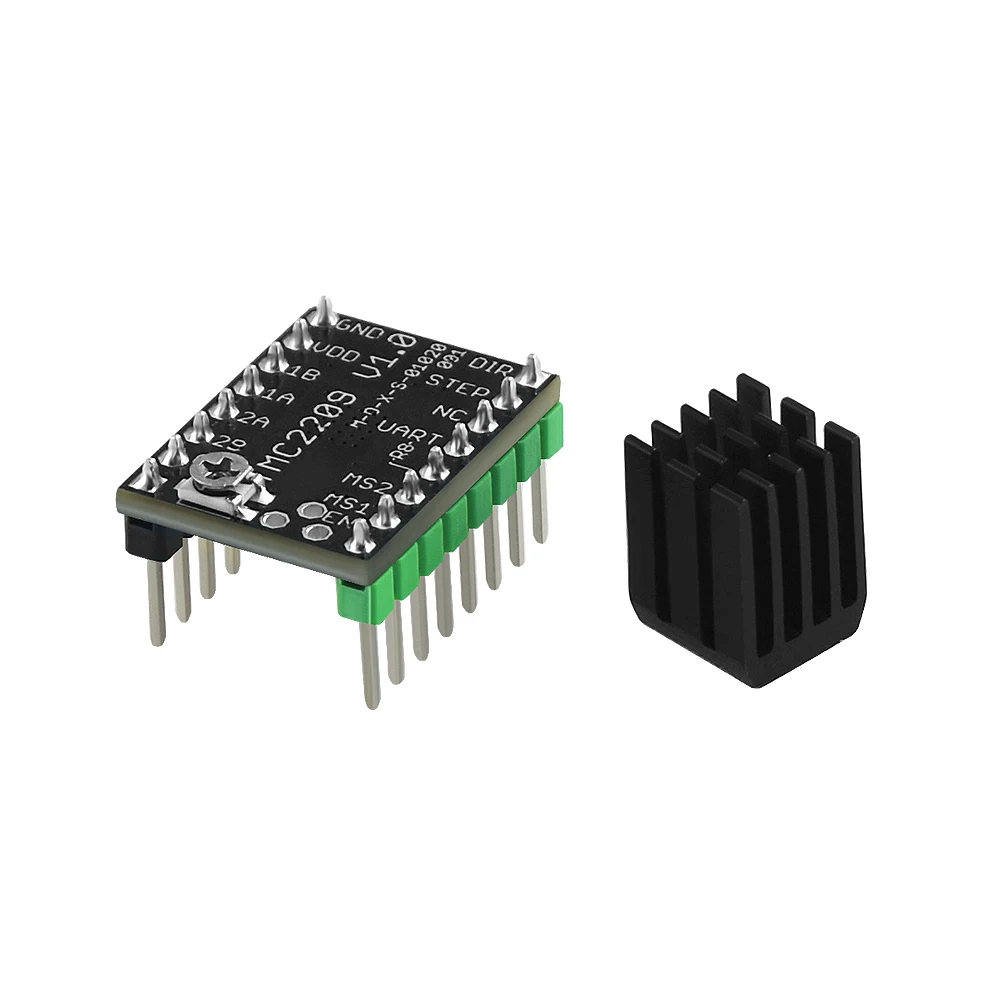

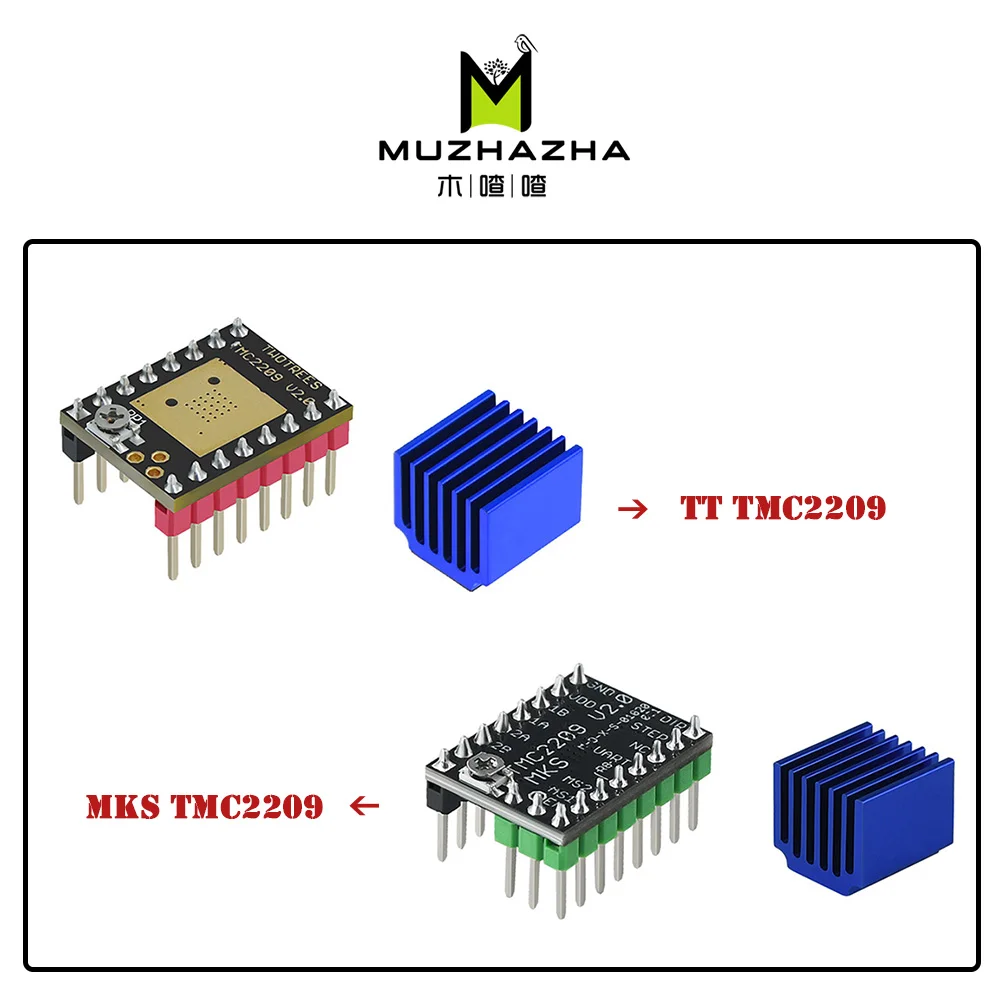

Драйвер шагового двигателя MKS TMC2209 V2.0 TMC2208, сверхтихий драйвер 2,5 А UART для Gen_L Robin Nano SKR V1.3 mini E3 для Ender 3

Tmc2209 имеет все функции tmc2208, может полностью заменить tmc2208. В то же время, tmc2209 имеет лучшую теплоотдачу, поддерживает больший ток, поддерживает функцию бессенсорного дома.

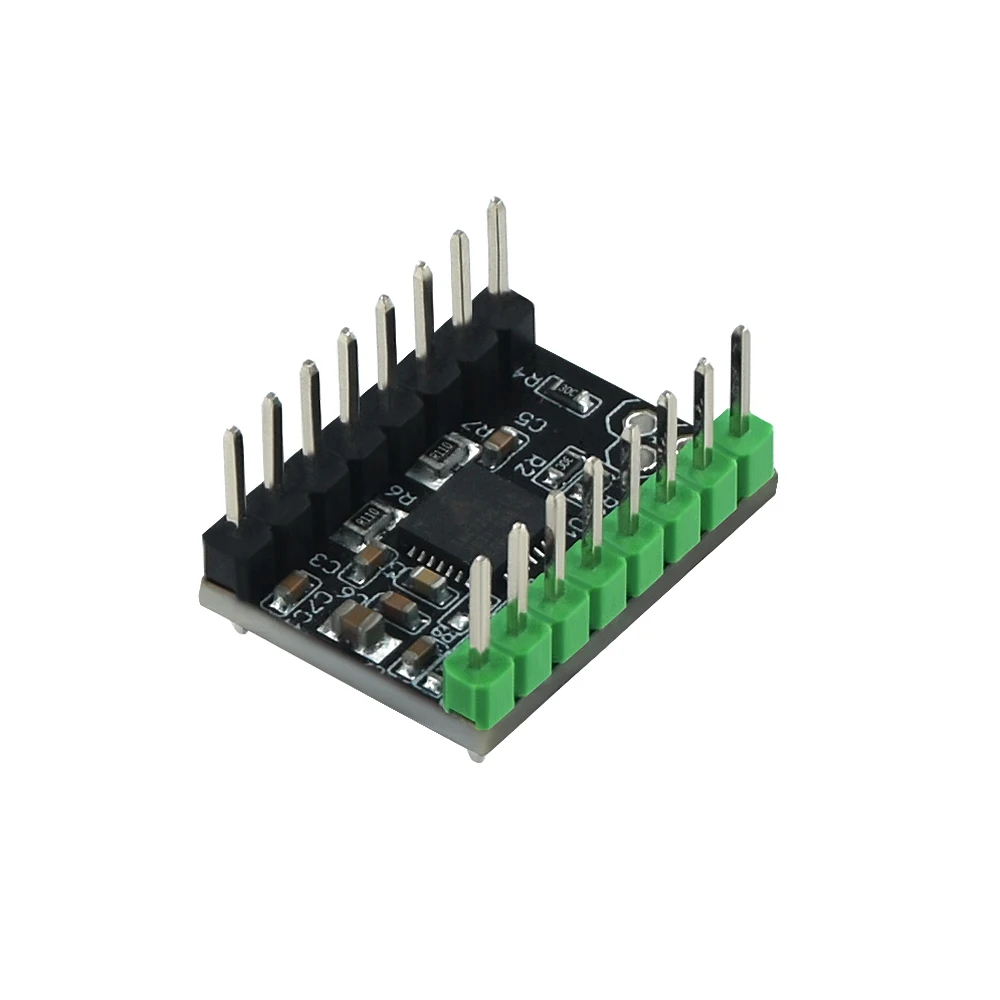

Ультра тихий

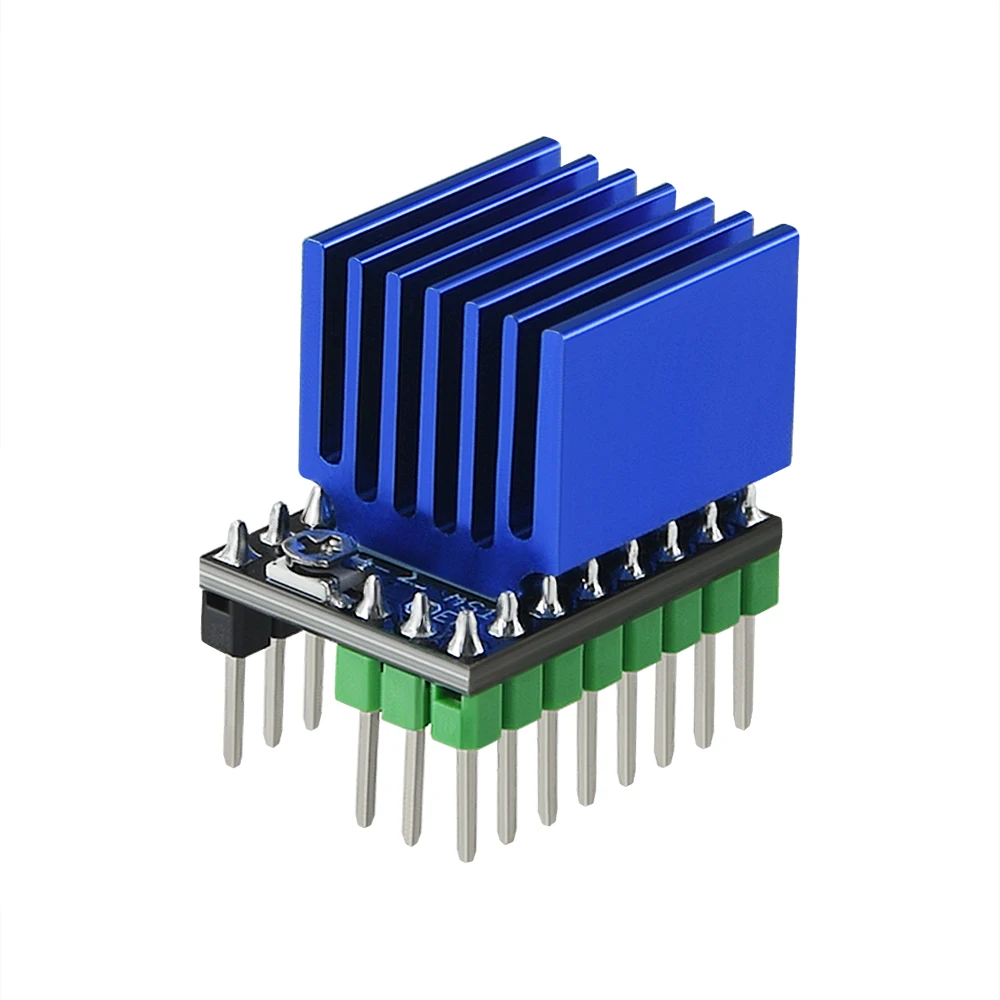

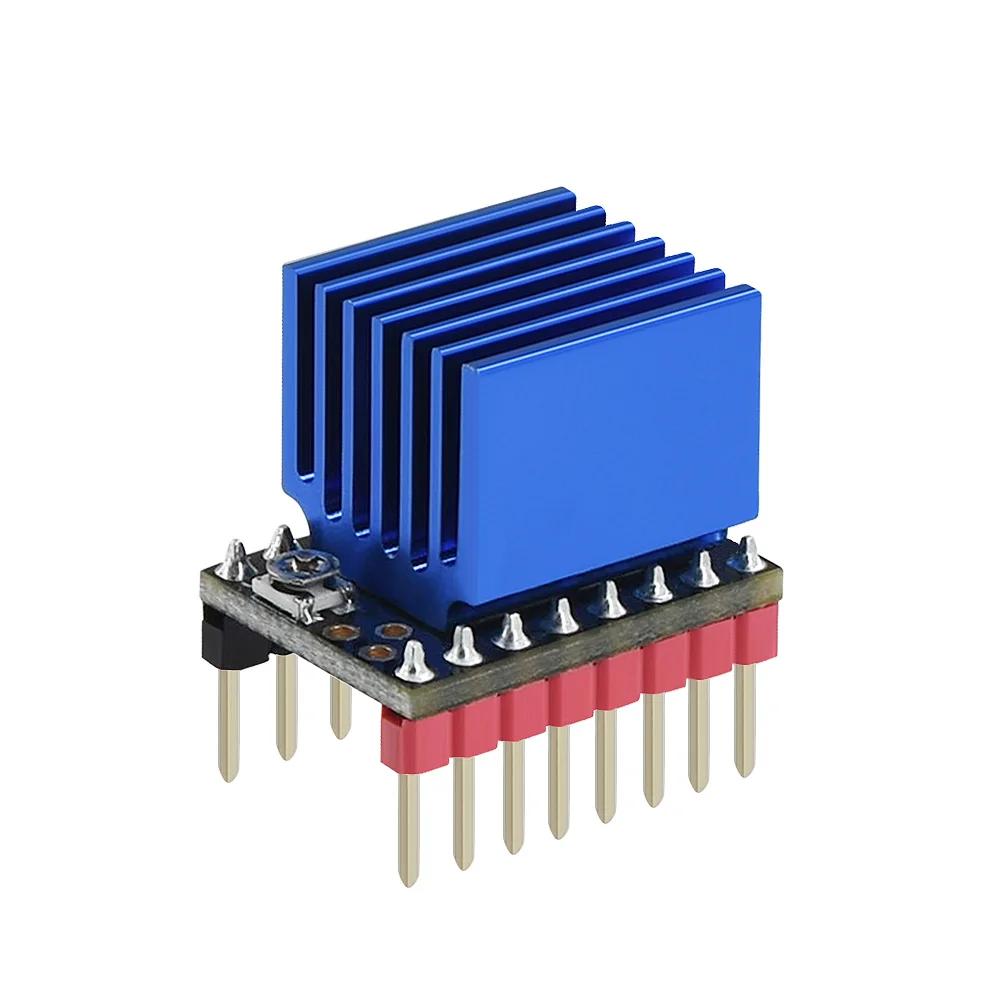

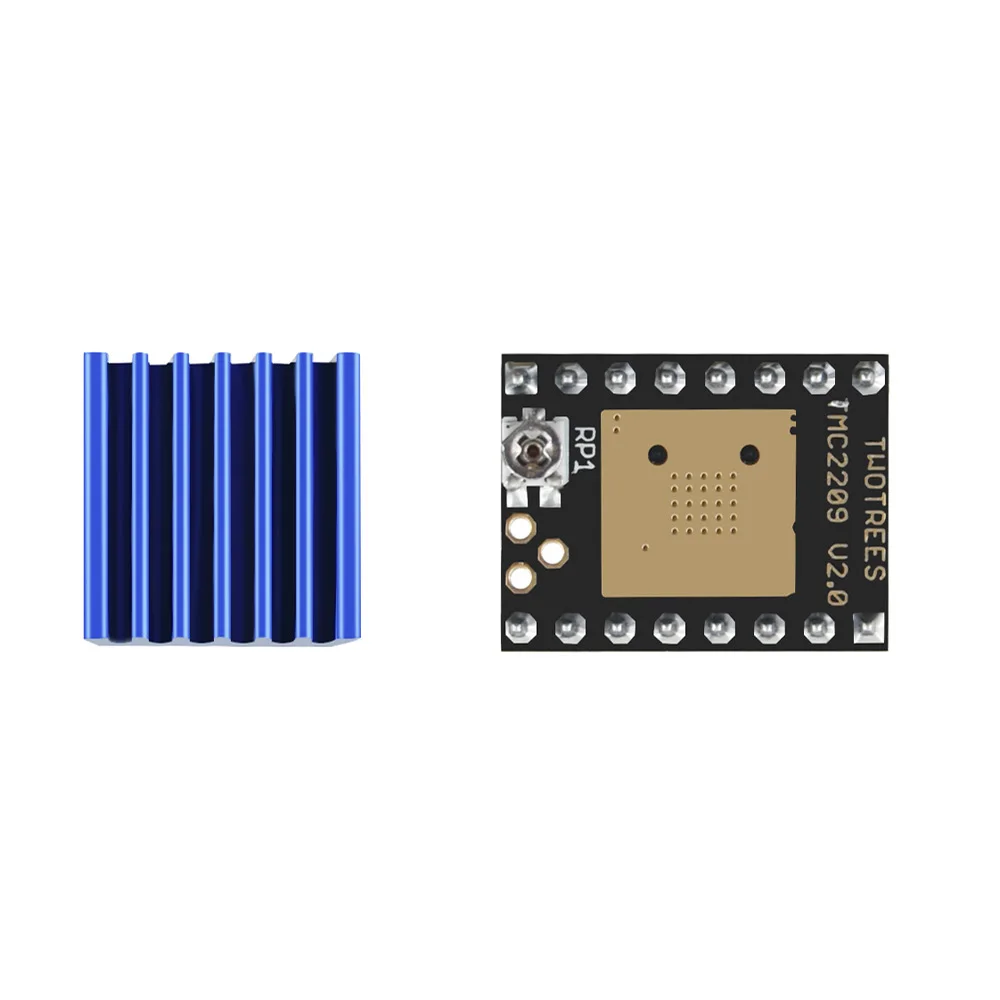

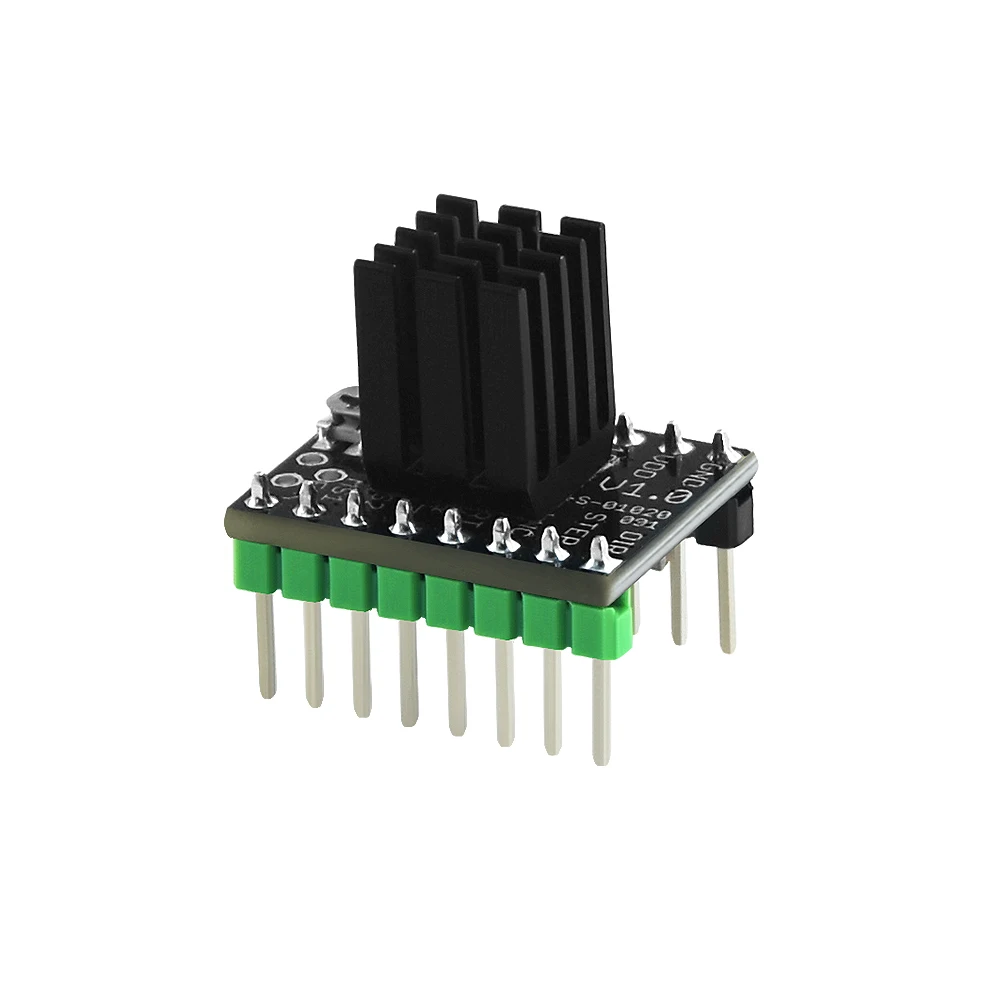

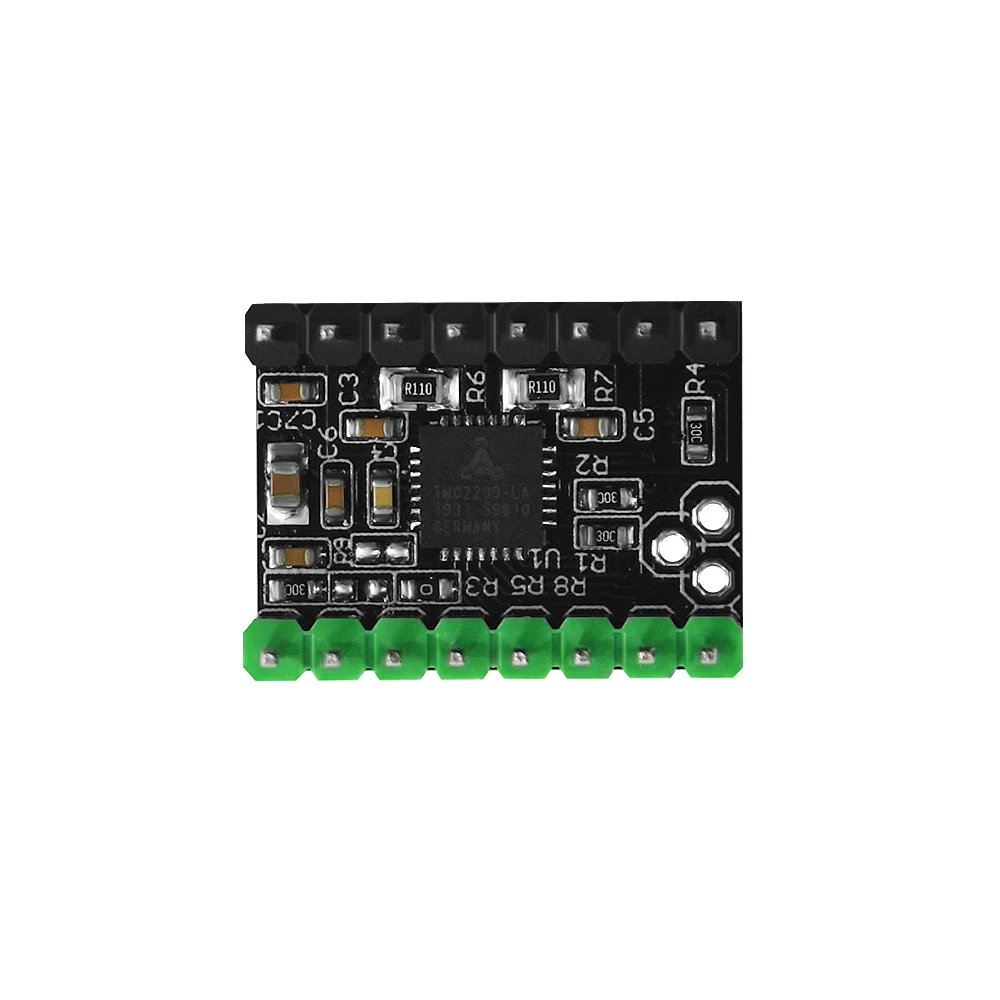

Большой теплоотвод, хорошая теплоотдача

Поддержка функции sensorless-homing.

Поддержка режима uart путем установки колпачков перемычки вместо сварки на mks gen_l V2.0,skr1.3/1,4, mks sgen_l.

Ток по умолчанию: 0.88a

Рекомендуемый ток: 1.72a (не более)

Максимальный ток: 2a

Logic напряжение: 3,3 v/5v

Вход напряжение: 5,5 v-28v

Микрошаг: до 1/256

Режим: dir/step,uart

Настройка микрошага

M0

М1

Шаг

GND

GND

8

VCC_IO

GND

32

GND

VCC_IO

64

VCC_IO

VCC_IO

16

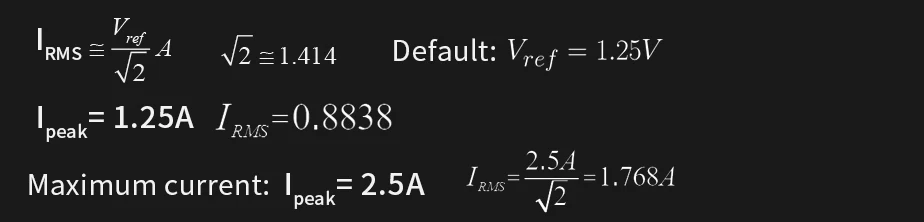

Verf измеряет напряжение Gnd и среднего потенциометра.

Пожалуйста, не подключайте двигатели при измерении напряжения, иначе легко сжечь привод.

Пожалуйста, подключите источник питания при измерении напряжения, не подключайте только питание USB.

Пожалуйста, обратите особое внимание на направление, не вставляйте неправильно!

Обратите внимание на направление соединения, не обращайте его вспять.

Направление двигателя противоположно направлению A4988 и DRV8825, пожалуйста, отрегулируйте прошивку или Отрегулируйте проводку двигателя, если вы хотите изменить A4988.

Режим Dir/step, используемый в плате управления принтером, пожалуйста, обратите внимание, чтобы установить колпачок перемычки MS1 MS2.
