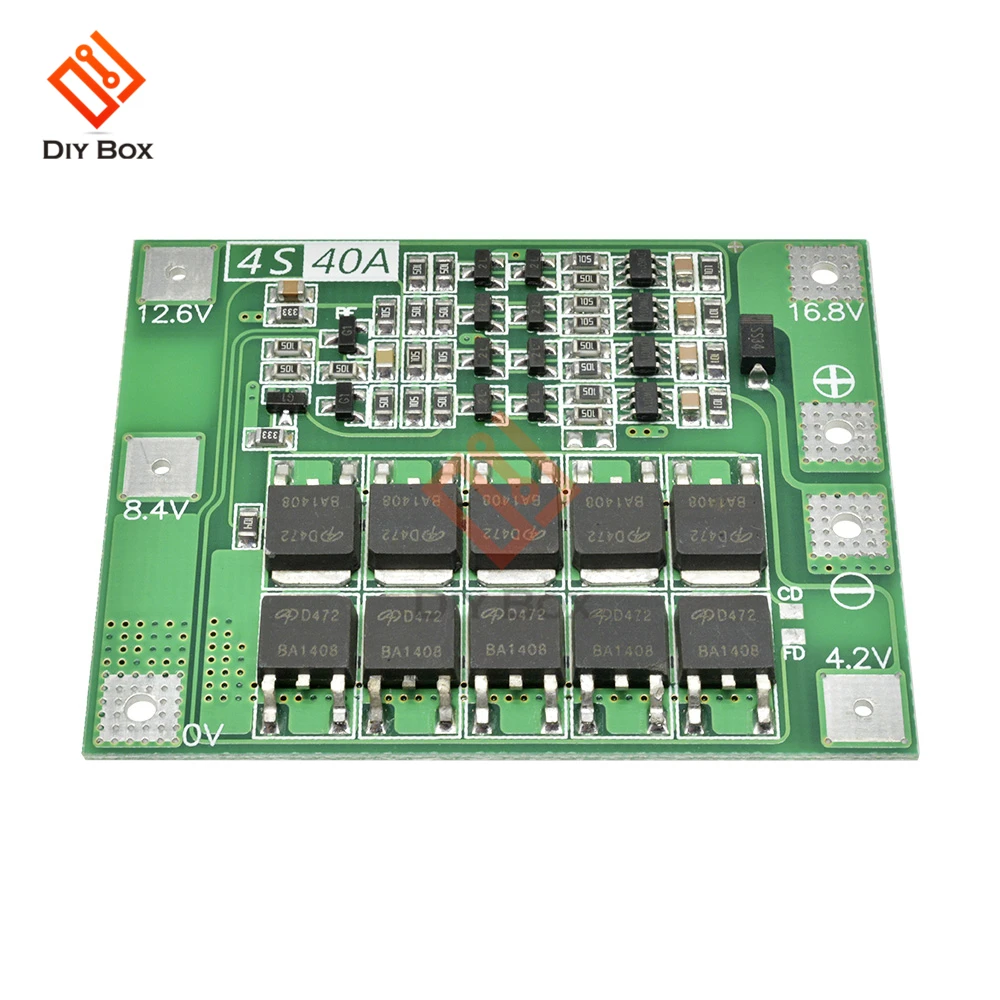

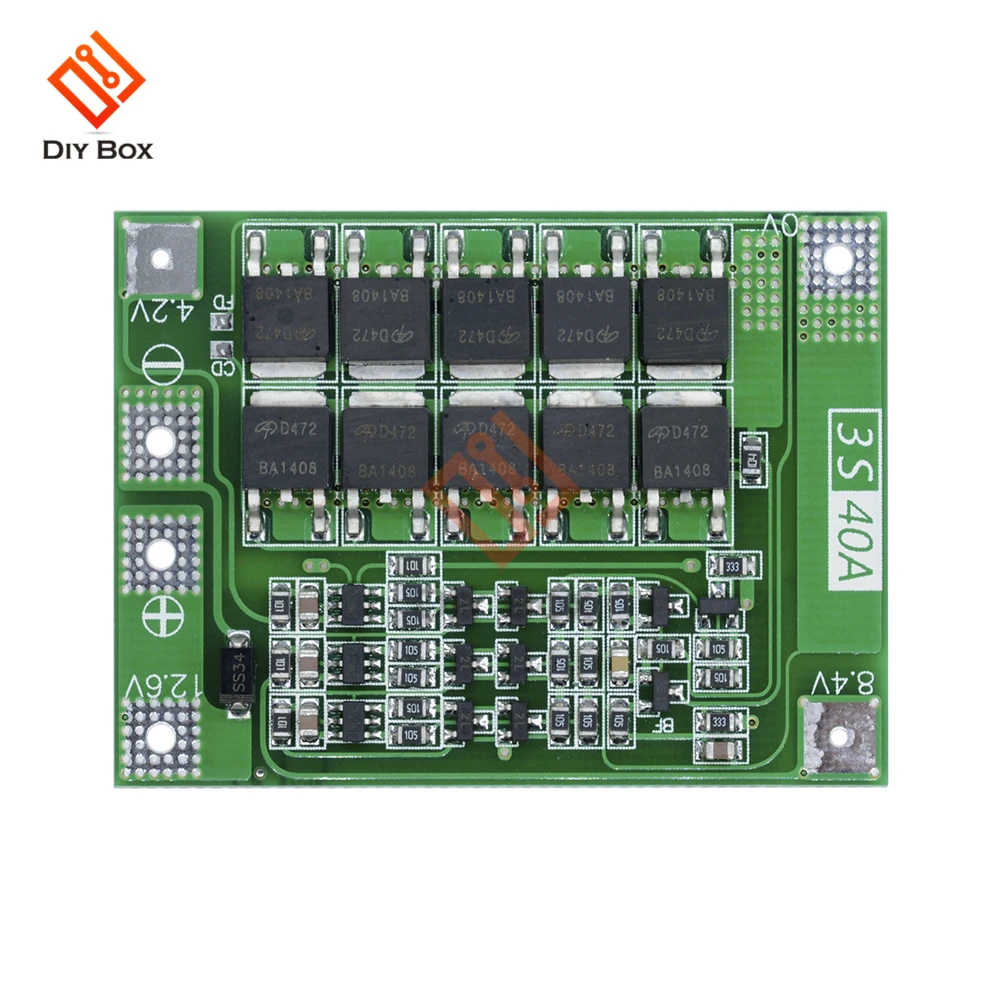

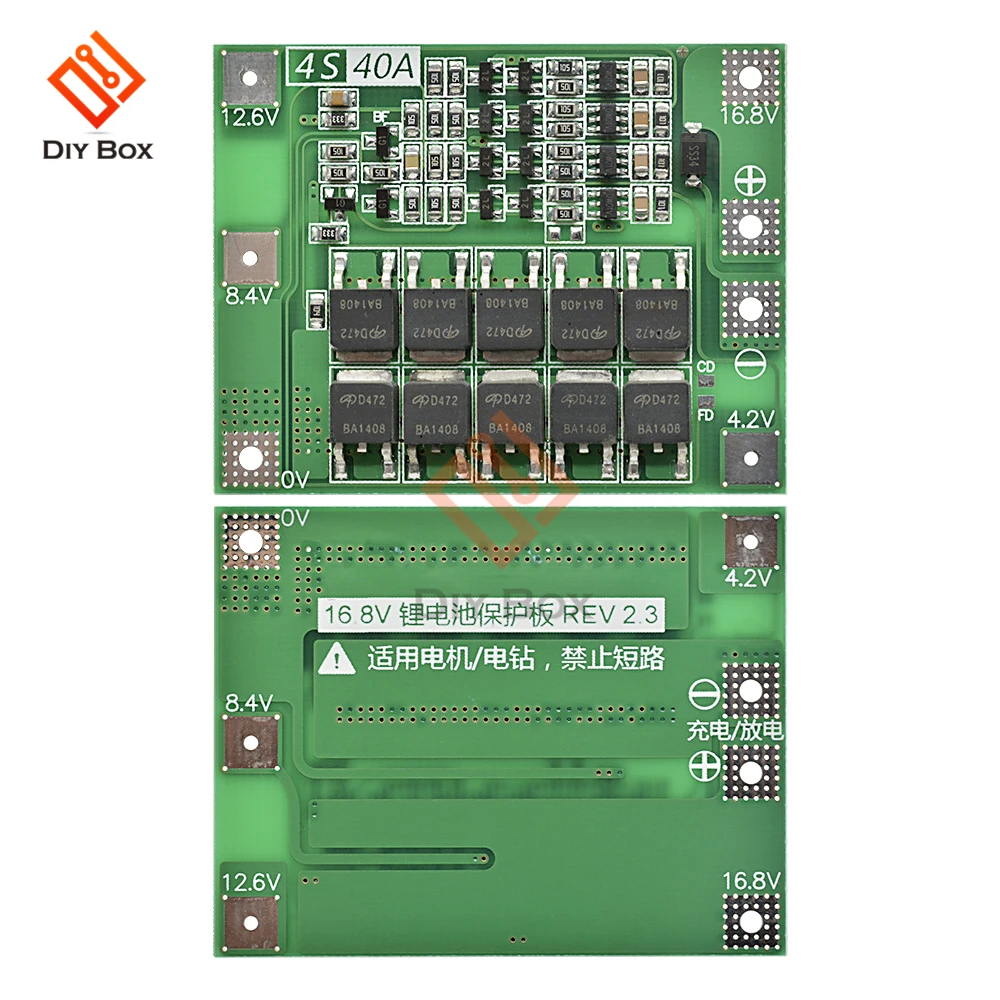

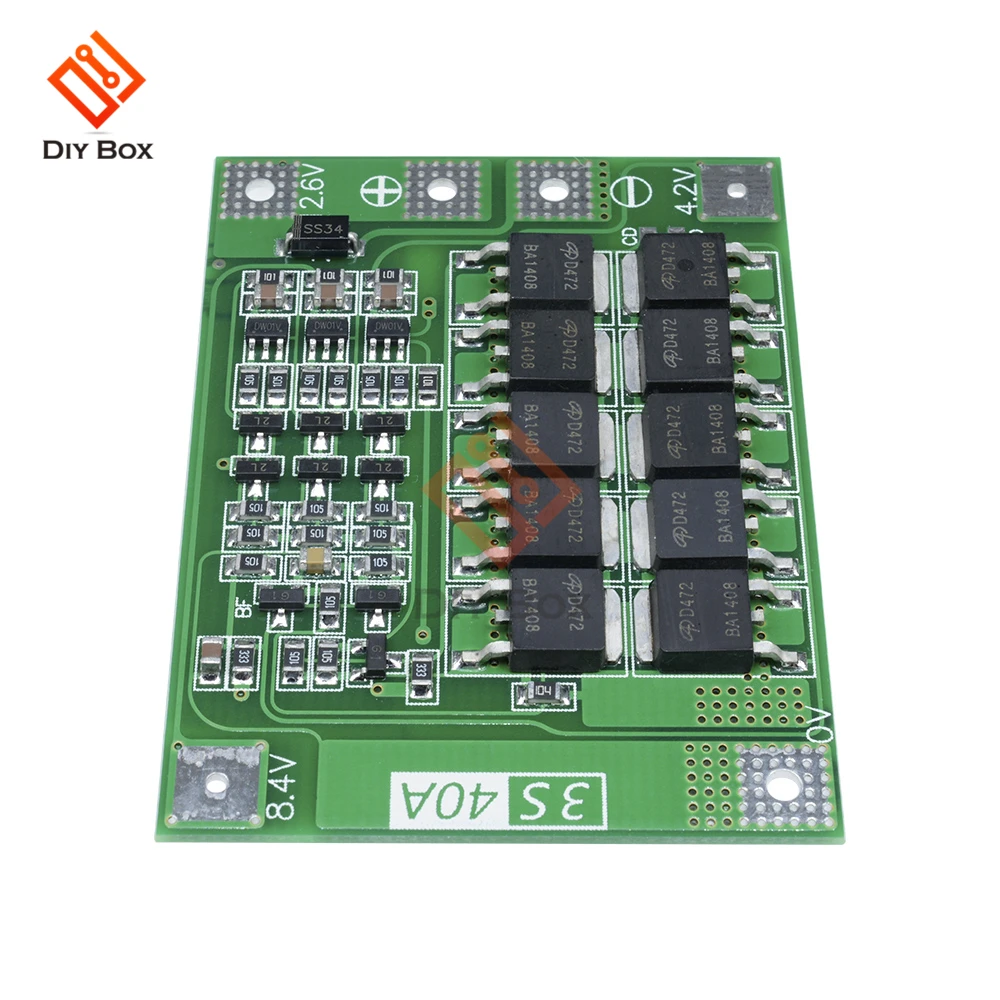

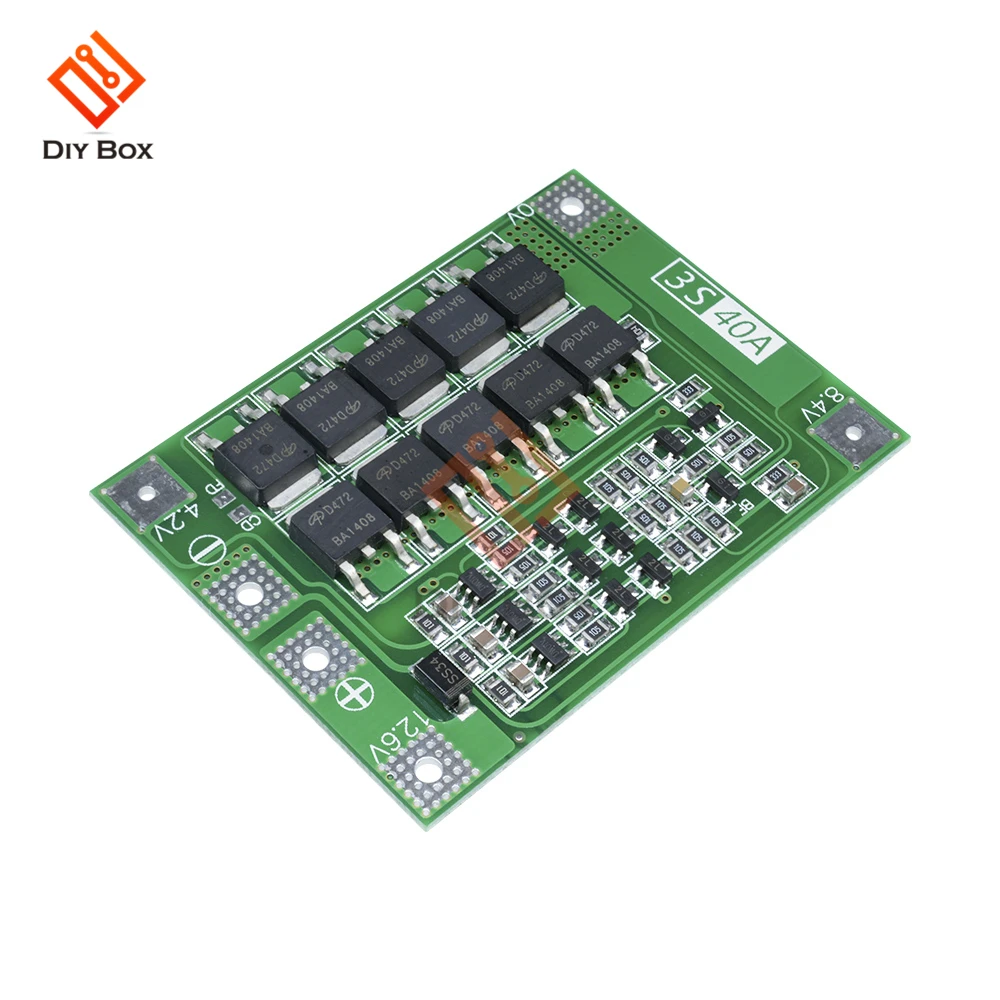

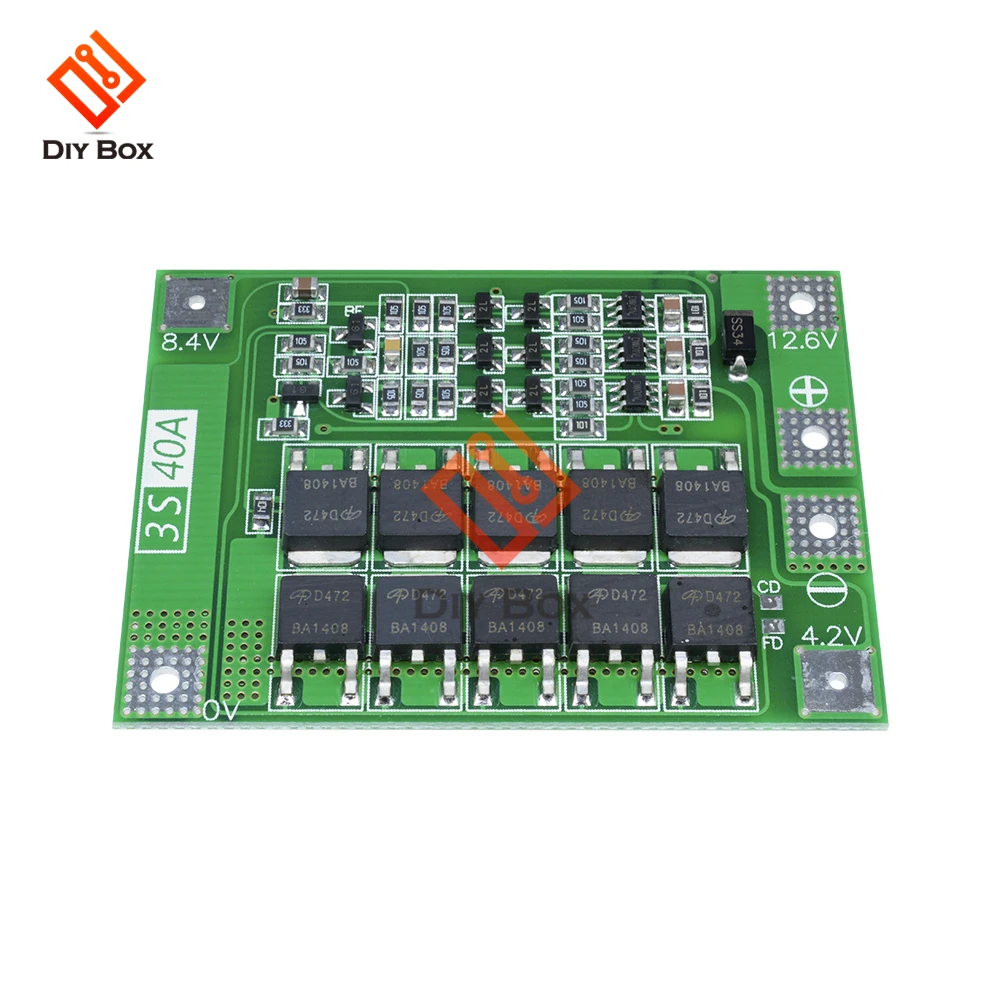

Защитная плата модуля BMS 3S 4S, 25 А, 30 А, 40 А, 60 А, 18650, для литий-ионных, литиевых аккумуляторов, 11,112,614,8 в, балансУлучшение

BMS 3S 4S 25A 30A 40A 60A 18650 литий-ионная литиевая Батарея Зарядное устройство pcb модуль защиты доска 11,1/12,6/14,8/16,8 V баланс/расширения

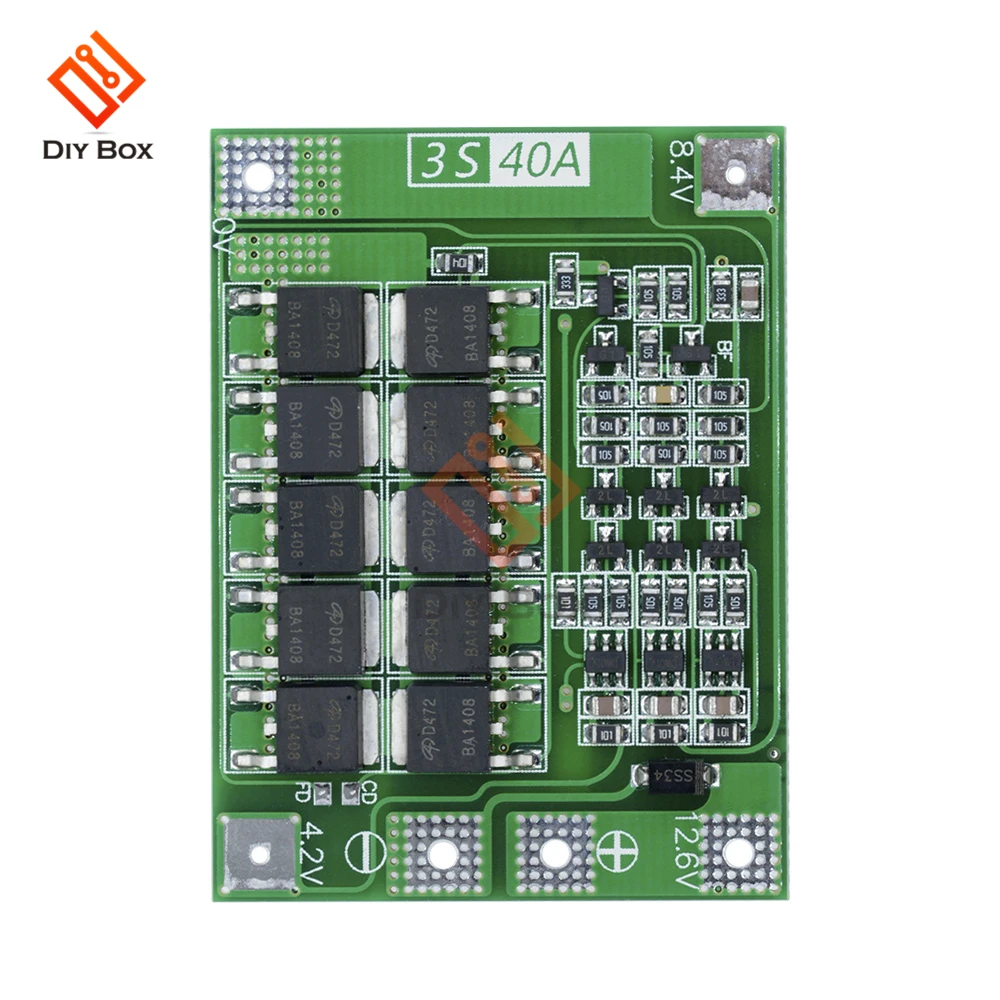

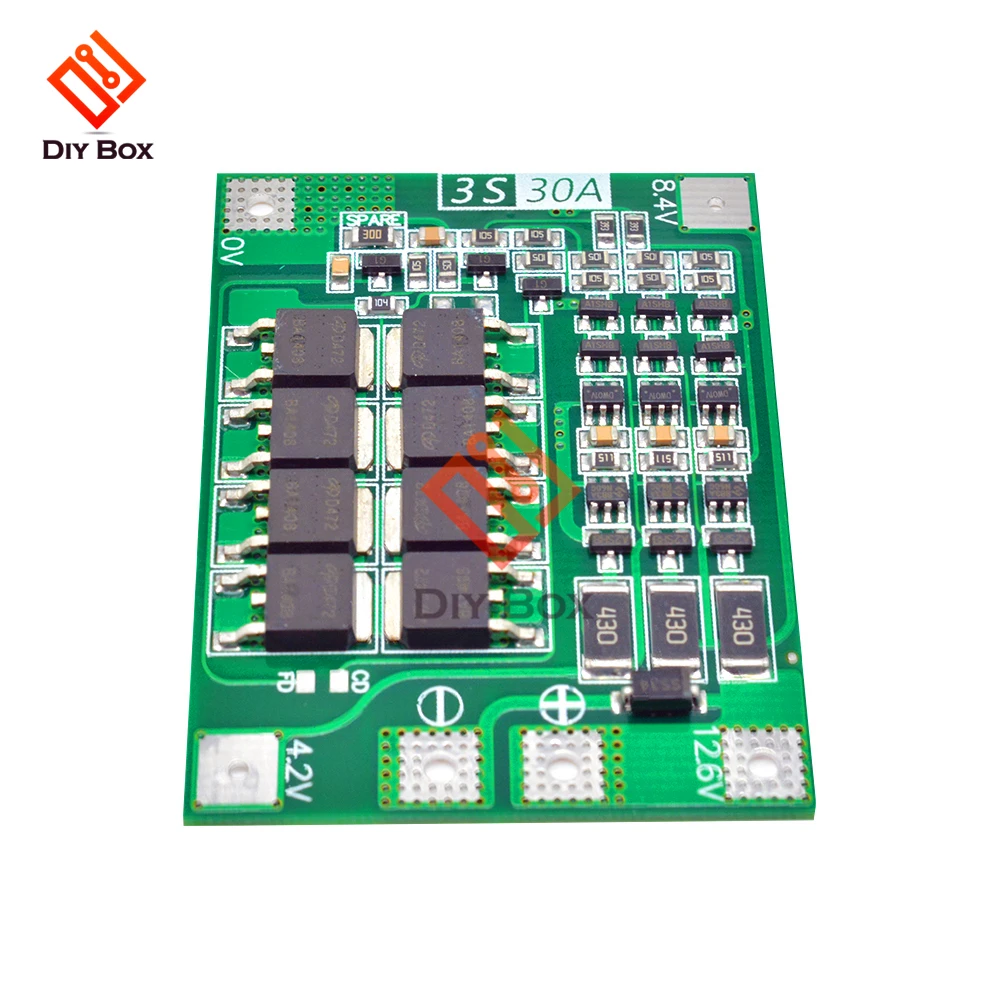

3S 30A Фетр: Область применения: подходит для трехкомпонентная литиевая батарея с номинальным напряжением 3,7 V и полный напряжение 4,2 вольт постоянного тока (в том числе 18650, 26650, полимерный аккумулятор, без ограничения по размеру) напряжение при зарядке: 12,6 V-13,6 V постоянный ток разряда (верхний предел): 30A в том случае, если рассеивания тепла окружающей среды не очень хорошо, пожалуйста, уменьшите Ток холостого хода. Непрерывный ток зарядки (верхний предел): 20 А улучшенная версия: подходит для электрических дрелей с пусковым током 60 А или менее, мощность ниже 130 Вт или резистивные нагрузки ниже 378 Вт сбалансированная версия: подходит для электрических дрелей с пусковым током ниже 60А, мощностью ниже 130 Вт или резистивной нагрузкой ниже 378 с функцией сбалансированной зарядки. Примечание 1: для успешного запуска сверла требуется три аккумулятора 10C-20C или шесть аккумуляторов 5C-10C (Рекомендуемая Модель аккумулятора: VTC4 VTC4A VTC5A VTC6) Примечание 2: строго следуйте проводке схемы 0 В, 4,2 в, 8,4 в, 12,6 в, Не коснитесь любой компоненты на плате в тех случаях, когда пайки провода, не намеренно защита от короткого замыкания Примечание 3: при пайке аккумулятор в первый раз можно также использовать для зарядки, до тех пор, пока один аккумулятор превышает 4,2 V, резистор 430 нагревается и разряжается (разрядка до 4,19 В для остановки нагрева). Если резистор 430 сильно нагревается (тепло недостаточно для прикосновения, пожалуйста, проверьте, подключена ли не та линия) 3S 60A Описание:3S 12,6 V 60A плата защиты литиевой батареи Область применения: подходит для литиевая батарея с 3,7 Номинальное напряжение и 4,2 V ограниченное напряжение заряда. (в том числе 18650,26650, литий-полимерный аккумулятор литиевая батарея)Размер: 41*55*3,4 мм (улучшенная версия),41*62*3,4 (сбалансированная версия).Вес: 8,8g (расширенная версия), 9,8 г (сбалансированный версия).Напряжение при зарядке: 12,6 V-13,6 VНепрерывный ток разряда (верхний предел): 60A (если охлаждающая среда не является хорошей, пожалуйста, уменьшите ток нагрузки)Ток непрерывного заряда (верхний предел): 15а Улучшенная версия: подходит для электрической дрели с пусковым током ниже 120а и мощностью ниже 260 Вт. (Без сбалансированной функции зарядки) Сбалансированная версия: подходит для электрической дрели с пусковым током ниже 120а и мощностью ниже 260 Вт. (С функцией сбалансированной зарядки) Примечание 1: для успешного запуска сверла требуются три аккумулятора 10C-20C или шесть аккумуляторов 5C-10C (рекомендуемый аккумулятор: SONY vtcc4, VTC4A,VTC5A,VTC6). Обычная батарея 18650 не может начать дрель! Требует 0V и 12,6 V медный провод, который не менее 4sqmm (вы не сможете использовать никель!). Примечание 2: Когда вы проводите 0V, 4,2 V, 8,4 V, 12,6 V, plese делает это строго в соответствии с схемой проводки. Не делайте умышленное короткое замыкание. Примечание 3: когда аккумулятор заряжается, сопротивление нагреванию «430» является нормальным, это означает, что цепь балансировки работает. Если сопротивление «430» также нагревается без зарядки, пожалуйста, проверьте, подключен ли не тот провод. 4S 40A 4S 16,8 V 40A плата защиты литиевой батареи (поставляется с функцией восстановления-автоматическое восстановление) Область применения: Номинальное напряжение 3,7 V литиевая батарея (в том числе 18650,26650, литий-полимерный аккумулятор литиевая батарея) Напряжение зарядки: 16,8-18,1 в Непрерывный ток разряда (верхний предел): 40A (если охлаждающая среда не является хорошей, пожалуйста, уменьшите ток нагрузки) Ток непрерывного заряда (верхний предел): 20А Улучшенная версия: подходит для электрической дрели с пусковым током ниже 80А и мощностью ниже 180 Вт. (Без сбалансированной функции) Сбалансированная версия: подходит для электрической дрели с пусковым током ниже 80А и мощностью ниже 230 Вт. (С функцией сбалансированной зарядки) Примечание 1: для успешного запуска сверла требуются три аккумулятора 15C-20C или Восемь аккумуляторов 10C-15C (обычная батарея 18650 не может начать сверло!). Примечание 2: Когда вы проводите 0V, 4,2 V, 8,4 V, 12,6 V, 16,8 V, plese делает это строго в соответствии с схемой проводки. Не делайте умышленное короткое замыкание. Примечание 3: когда аккумулятор заряжается, сопротивление нагреванию «430» является нормальным, это означает, что цепь балансировки работает. Если сопротивление «430» также нагревается без зарядки, пожалуйста, проверьте, подключен ли не тот провод. Примечание 4: 4 группы батарей серии, пожалуйста, убедитесь, что напряжение каждой группы батарей, если не то же самое, пожалуйста, заполните каждую батарею отдельно, а затем используйте в серии. Тест на разрядку, падение напряжения быстрее батареи, что Группа плохой батареи. 3S 40A 3S 12,6 V 40A плата защиты литиевой батареи (поставляется с функцией восстановления-автоматическое восстановление) Область применения: Номинальное напряжение 3,7 V литиевая батарея (в том числе 18650,26650, литий-полимерный аккумулятор литиевая батарея) Размер изделия: 41*55*3,4 мм (улучшенная версия), 41*60*3,4 мм (сбалансированная версия) Вес изделия: 8,8 г (расширенная версия), 9,8 г (Сбалансированный версия) Напряжение при зарядке: 12,6 V-13,6 V Непрерывный ток разряда (верхний предел): 40A (если охлаждающая среда не является хорошей, пожалуйста, уменьшите ток нагрузки) Ток непрерывного заряда (верхний предел): 20А Улучшенная версия: подходит для электрической дрели с пусковым током ниже 80А и мощностью ниже 130 Вт. (Без сбалансированной функции) Сбалансированная версия: подходит для электрической дрели с пусковым током ниже 80А и мощностью НИЖЕ 170 Вт. (С функцией сбалансированной зарядки) Примечание 1: для успешного запуска сверла требуются три аккумулятора 15C-20C или шесть аккумуляторов 10C-15C (обычная батарея 18650 не может начать сверло!). Примечание 2: Когда вы проводите 0V, 4,2 V, 8,4 V, 12,6 V, пожалуйста, сделайте это строго в соответствии с схемой проводки. Не умышленно сделать это короткое замыкание. Примечание 3: когда аккумулятор заряжается, сопротивление нагреванию «430» является нормальным, это означает, что цепь балансировки работает. Если сопротивление «430» также нагревается без зарядки, пожалуйста, проверьте, подключен ли не тот провод. Примечание 4: Не используйте смесь хорошего аккумулятора и плохого аккумулятора, пожалуйста, убедитесь, что каждая батарея одинаковая по емкости и внутренней устойчивости. Для некоторых из плохой базы электронных клиентов, чтобы объяснить: Сбалансированная зарядка является только вспомогательными функциями, старайтесь не класть хороший аккумулятор и плохой аккумулятор, смешанный вместе! 3 комплекта емкости аккумулятора/сопротивления ближе к лучшему! (2 хорошие батареи + 1 плохой эффект использования батареи = 3 плохой эффект использования батареи).

Плата защиты зарядного устройства литиевой батареи
