Последнее обновление: 20.09.2024
Тип 1: готовая плата 75V80A
Тип 2:Готовая плата + радиатор

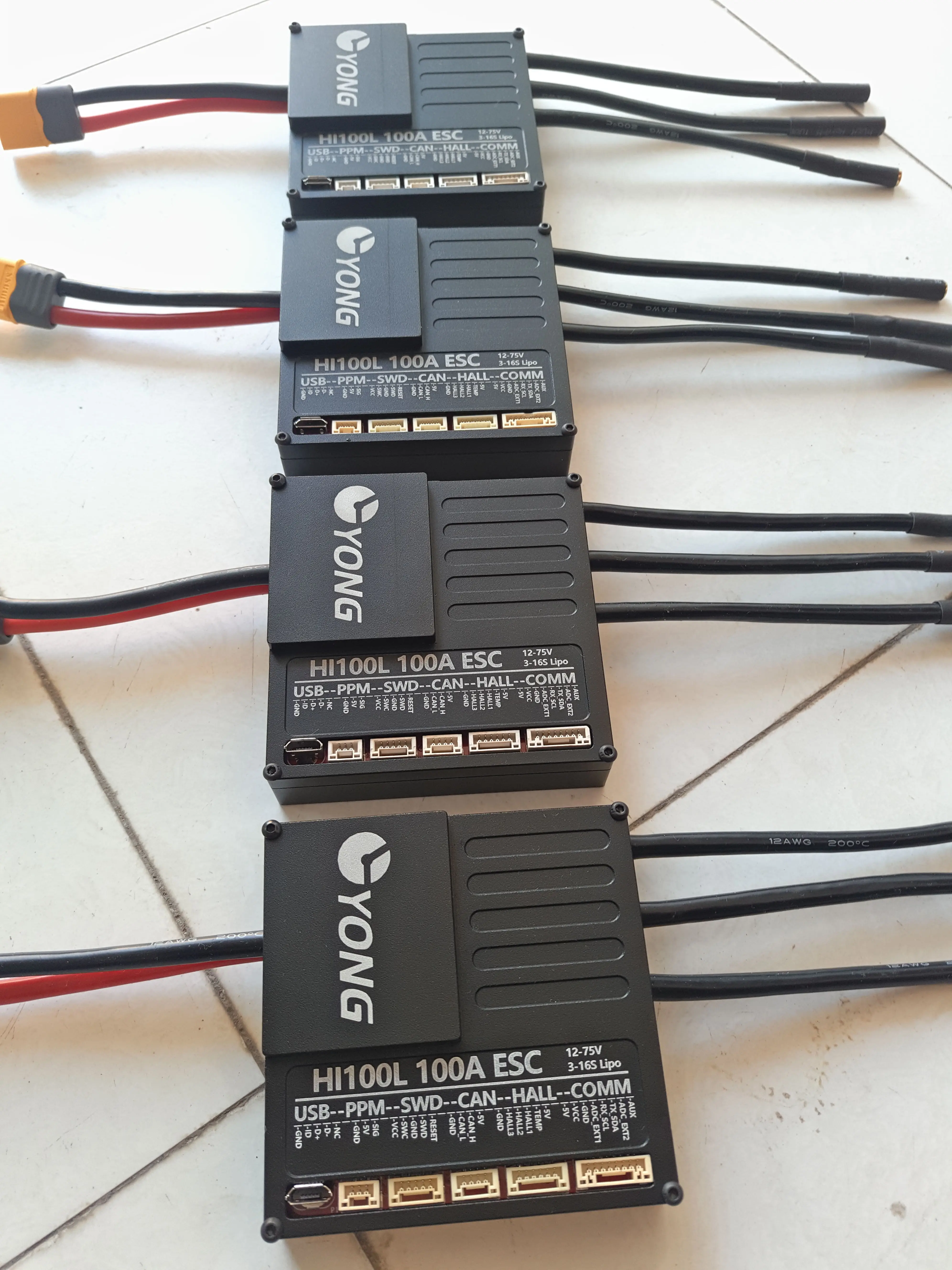

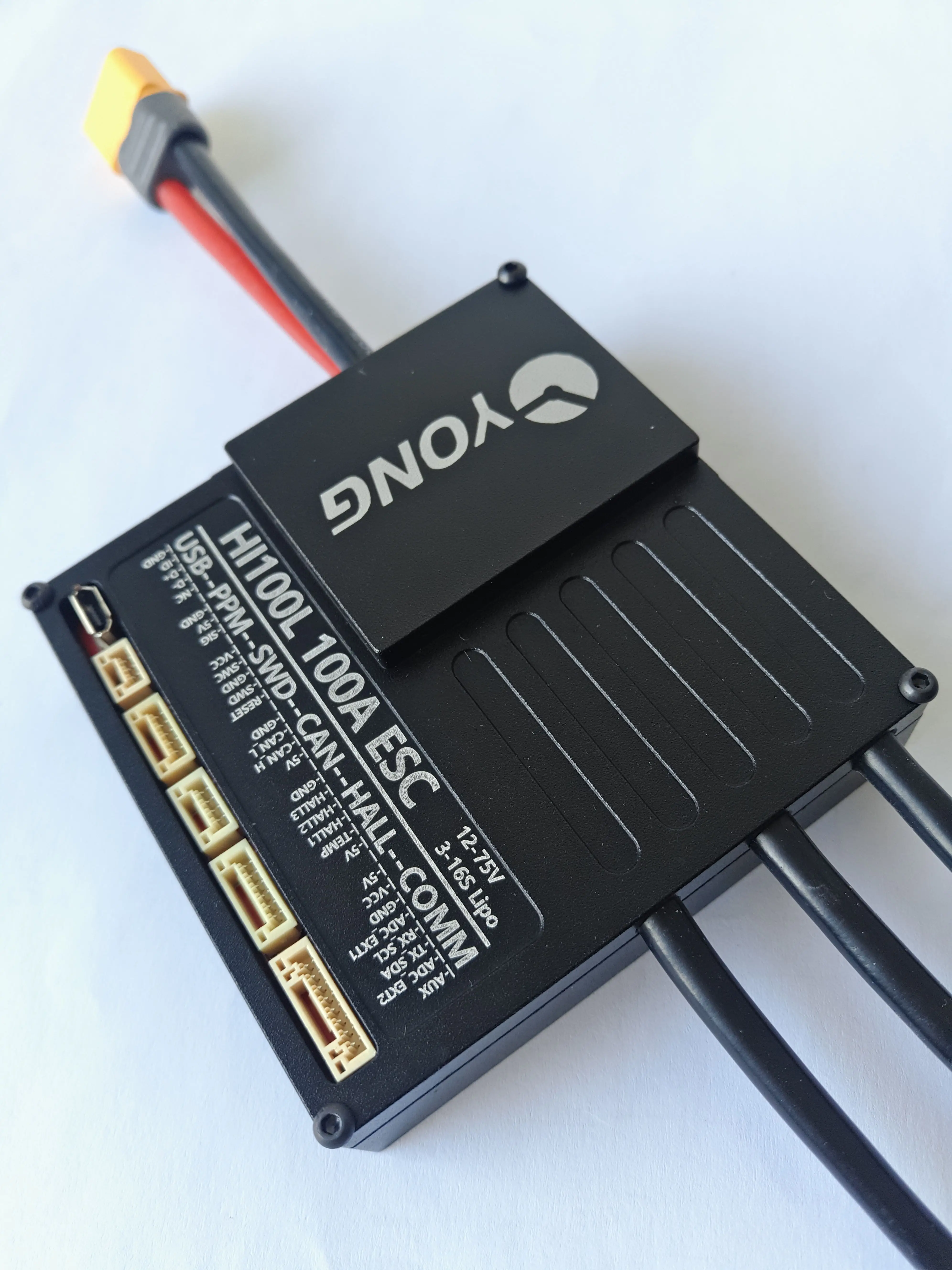

Тип 3:Готовая доска + теплоотводящая оболочка + верхняя крышка
Тип 4:Готовая доска + код keil

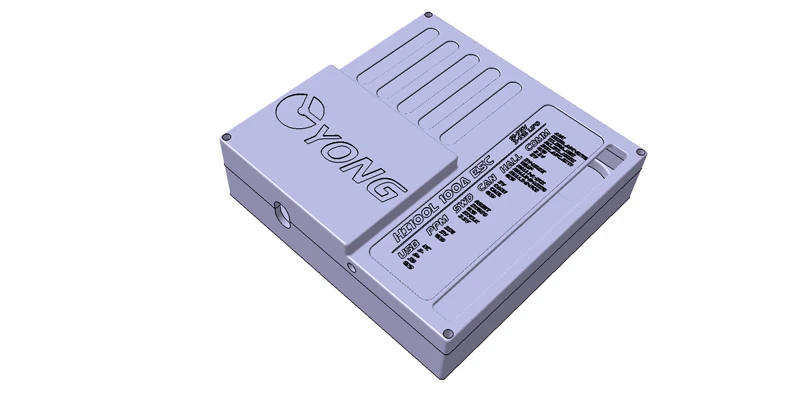

Тип 5:Охлаждающая оболочка + верхняя оболочка
VESC 75300 версия 75V100A DirectFET Электрический скейтборд робот серфборд Роботизированная рука
Подробное описание:

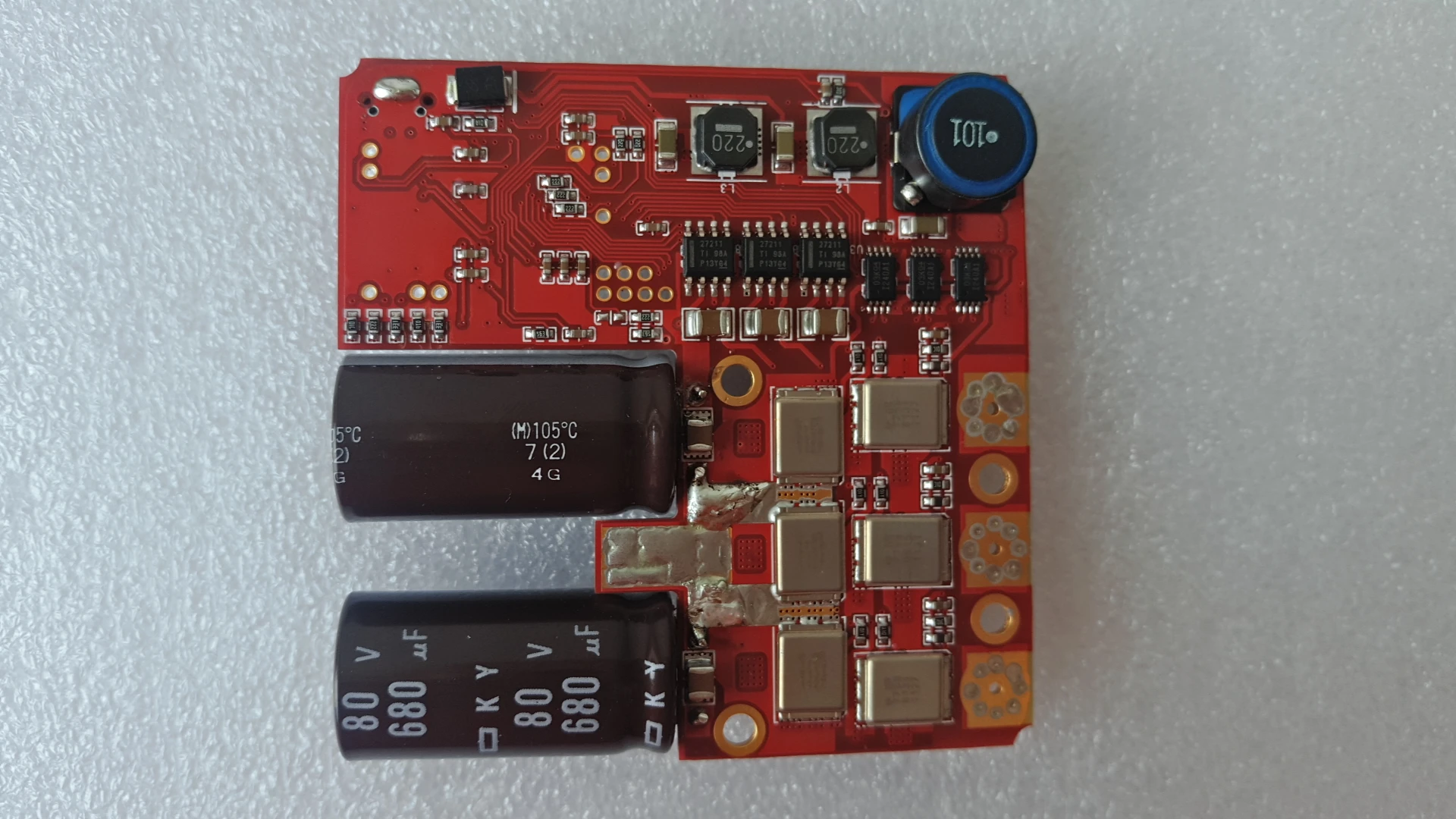

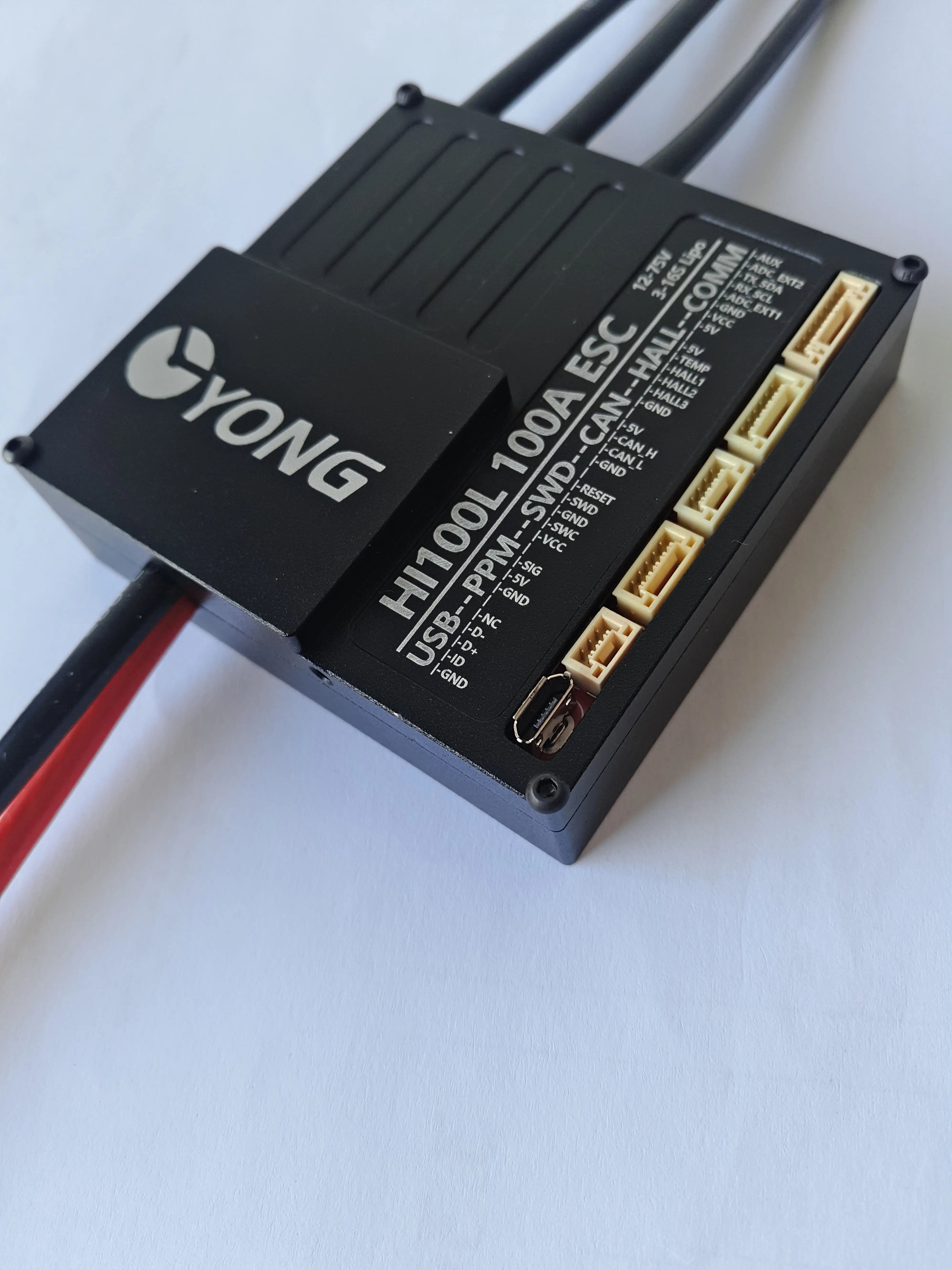

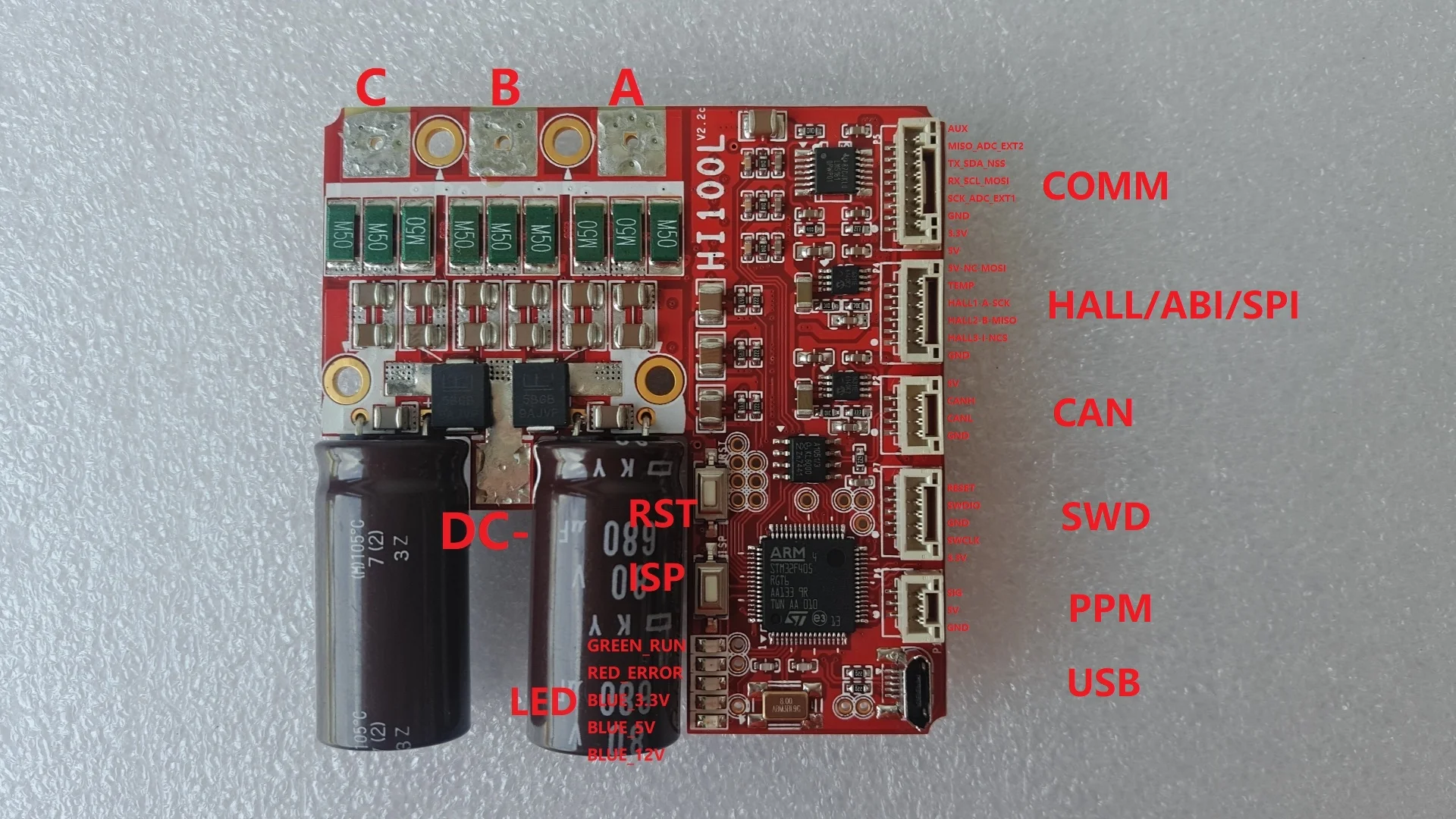

1. Одна плата HI100L, размер 68мм * 68мм * 18мм, версия V75080.
2, он может быть сопоставлен с кодом версии Keil, пересаженным нашим магазином, версия V4.02.
3. Код загрузчика версии Keil, пересаженный нашим магазином, может быть сопоставлен.
4. Предоставление программного обеспечения для отладки VESC-tools, версия V2.03.
5. Также предусмотрены соответствующие разъемы и штифты 1,25 мм.

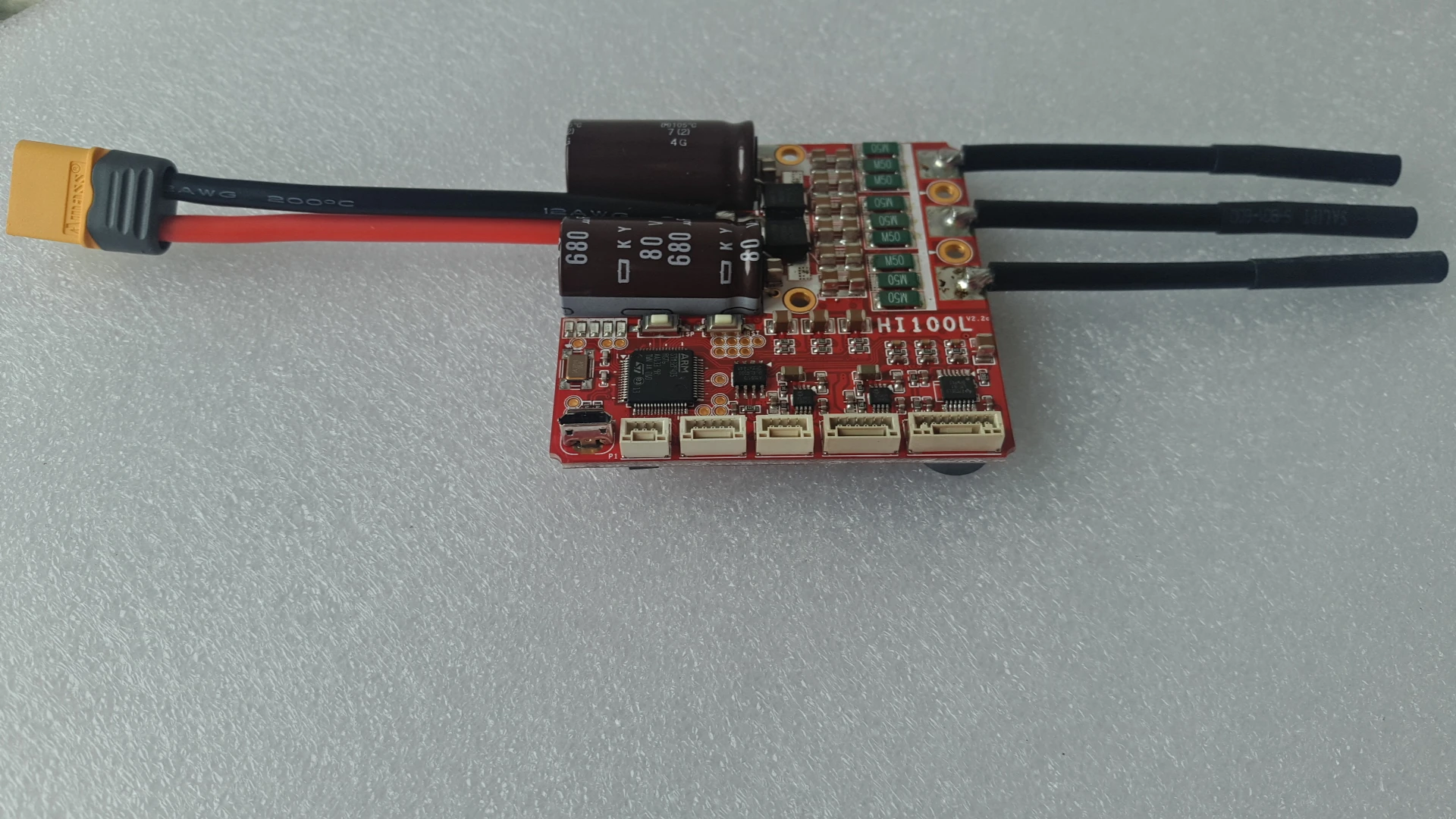

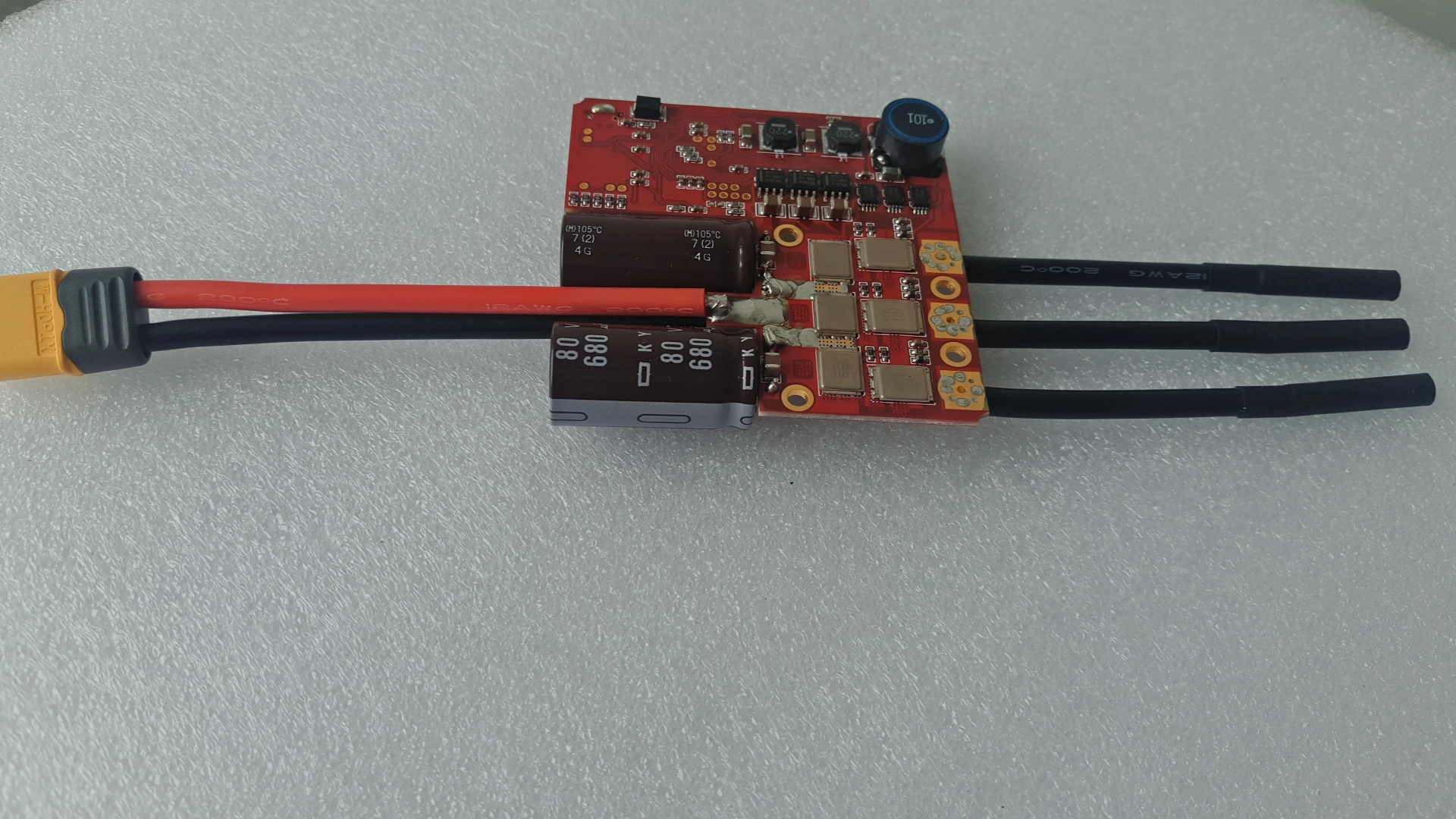

6. В клемме питания используется Штекерный разъем xt60. также предусмотрен Штекерный разъем.
7. На конце двигателя используется 4,0 мм Банановая гнездовая головка, также предусмотрена Мужская головка.
Описание производительности:
1. Напряжение 12 ~ 75В, размер 68мм х 68мм х 18мм, непрерывный ток 80А, максимальный ток 100А (100% рабочий цикл);
2. Поддержка режима квадратной волны BDLC и режима синусоидальной волны FOC;
3. Процессор использует STM32F405 с основной частотой 168 МГц и архитектурой Cortex-M4 с функцией DSP;
4. Высоковольтный МОП-транзистор Infineon 80 В (однотрубный ток 195A) с пакетом 6 DirectFET IRF7759L1TRPBF;

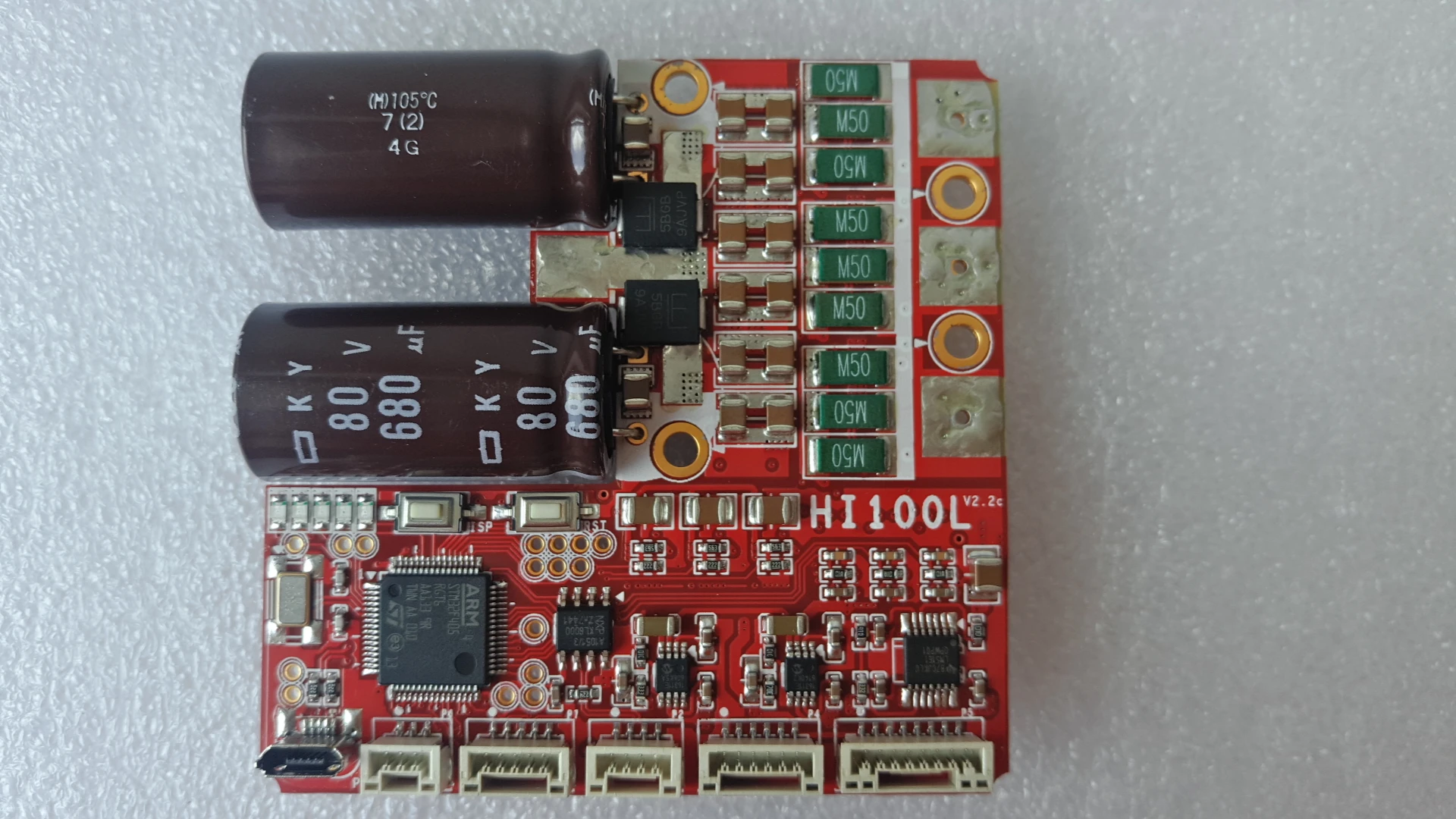

5. Используйте 9 высокомощных высокоточных марганцевых медных резисторов для отбора проб тока 2512 для прямого измерения трехфазных токов для достижения контроля FOC и защиты от перегрузки по току;
6. Использование драйверов высокотоковых выходных ворот 3 ti серии UCC272xx для привода 6 МОП-фетов;
7. Два высокочастотных и электролитических конденсатора с низким сопротивлением 680 мкФ выдерживают напряжение 80 в используются для обеспечения стабильности системы при сильнотоковой передаче.

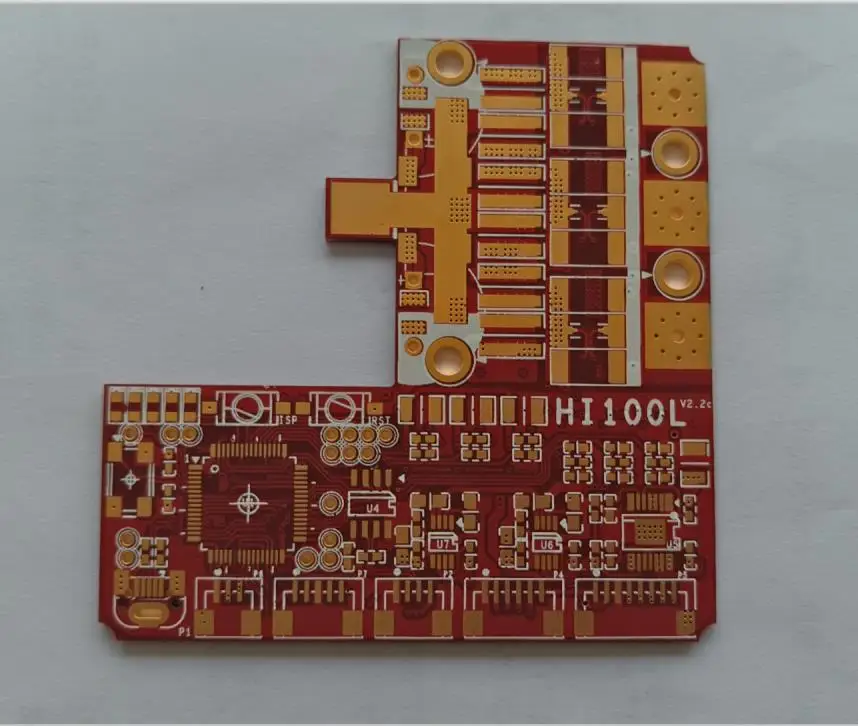

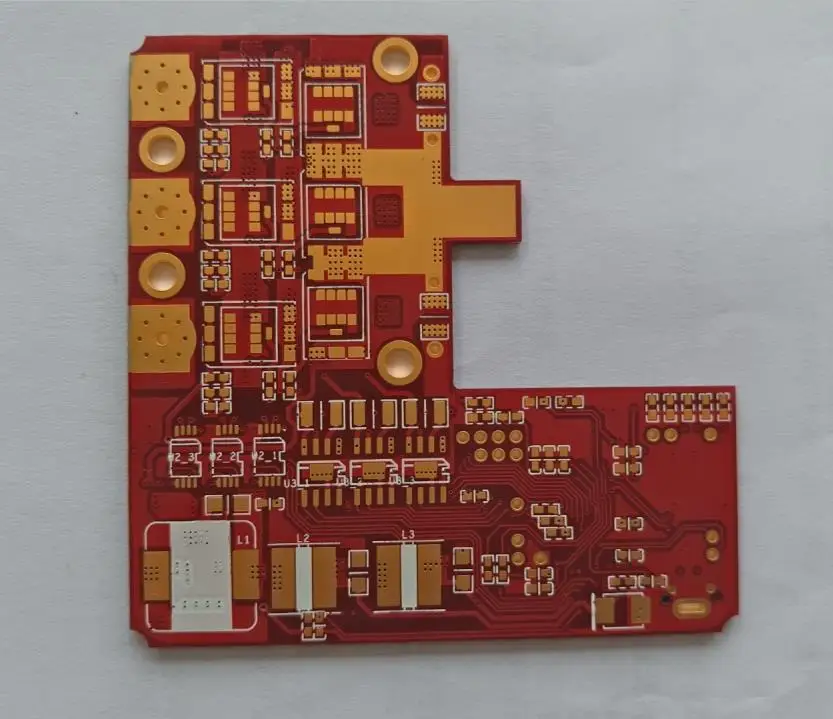

8. Используйте дорогую печатную плату вюртха для установки супертоковой Клеммы:
9. Фотоэлектрический энкодер, поддерживающий интерфейс ABI и датчик угла AS5047 или AS5048A шины SPI;
10. Поддержка ввода команд CAN-шины, входа PWM и возможность возврата телеметрических данных через can-шину:
11. Поддержка с залом, без зала, с датчиком, и без датчика;
12. Цифровые VCC и аналоговые VCC генерируются разными регуляторами напряжения, что делает преобразование системы AD более точным;
13. С помощью программного обеспечения главного компьютера он может автоматически измерять сопротивление обмотки, индуктивность, флюсовое соединение, а также измерять количество полюсных пар и другие параметры для двигателя с датчиками;
14. Почти сто параметров настройки могут быть изменены и сохранены в ESC через USB-порт с помощью основного компьютерного программного обеспечения VESC-TOOL;
15. Предоставление программного обеспечения для компьютерной настройки хоста;
16. Предоставьте кабель передачи данных, соединяющий USB-порт ПК и ESC.
