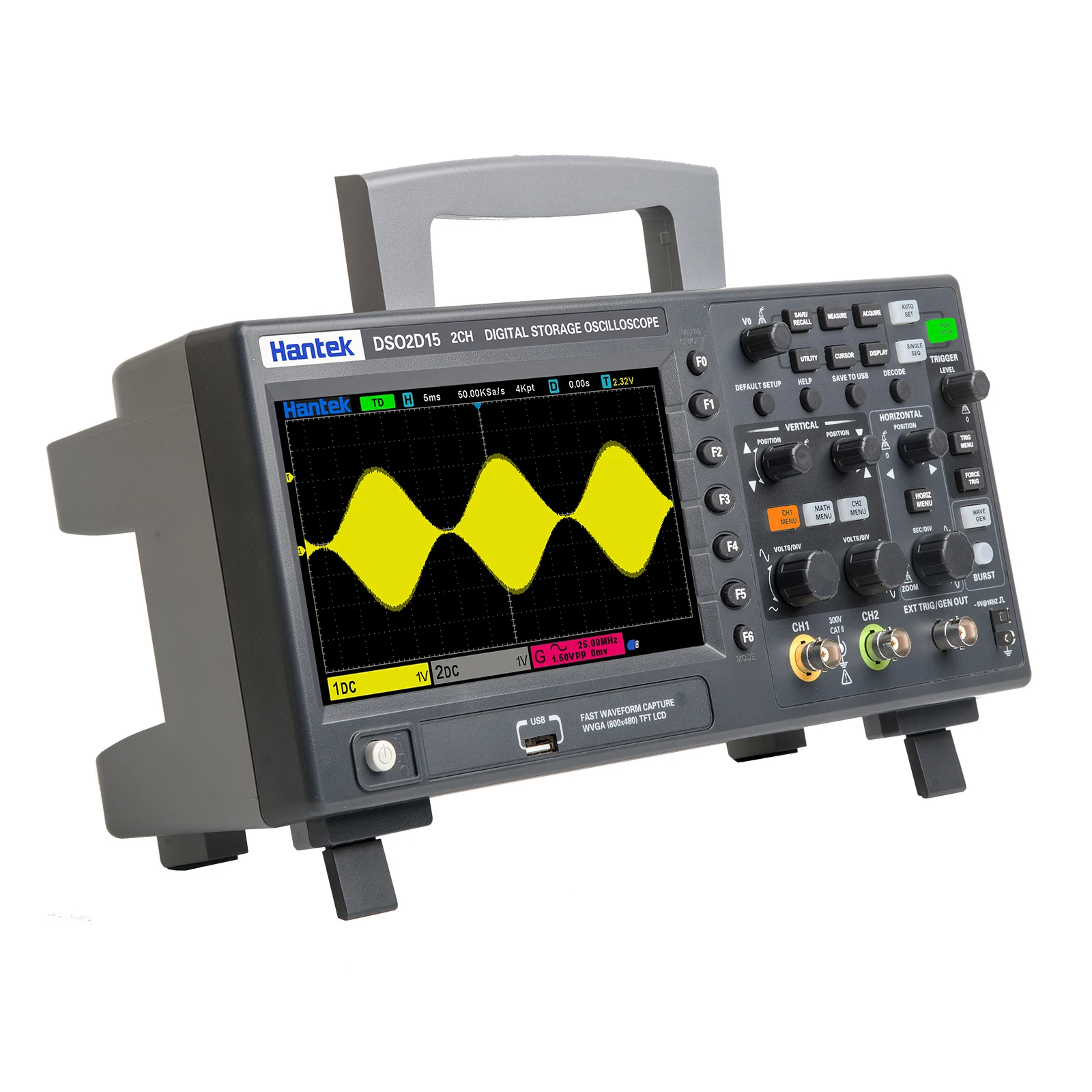

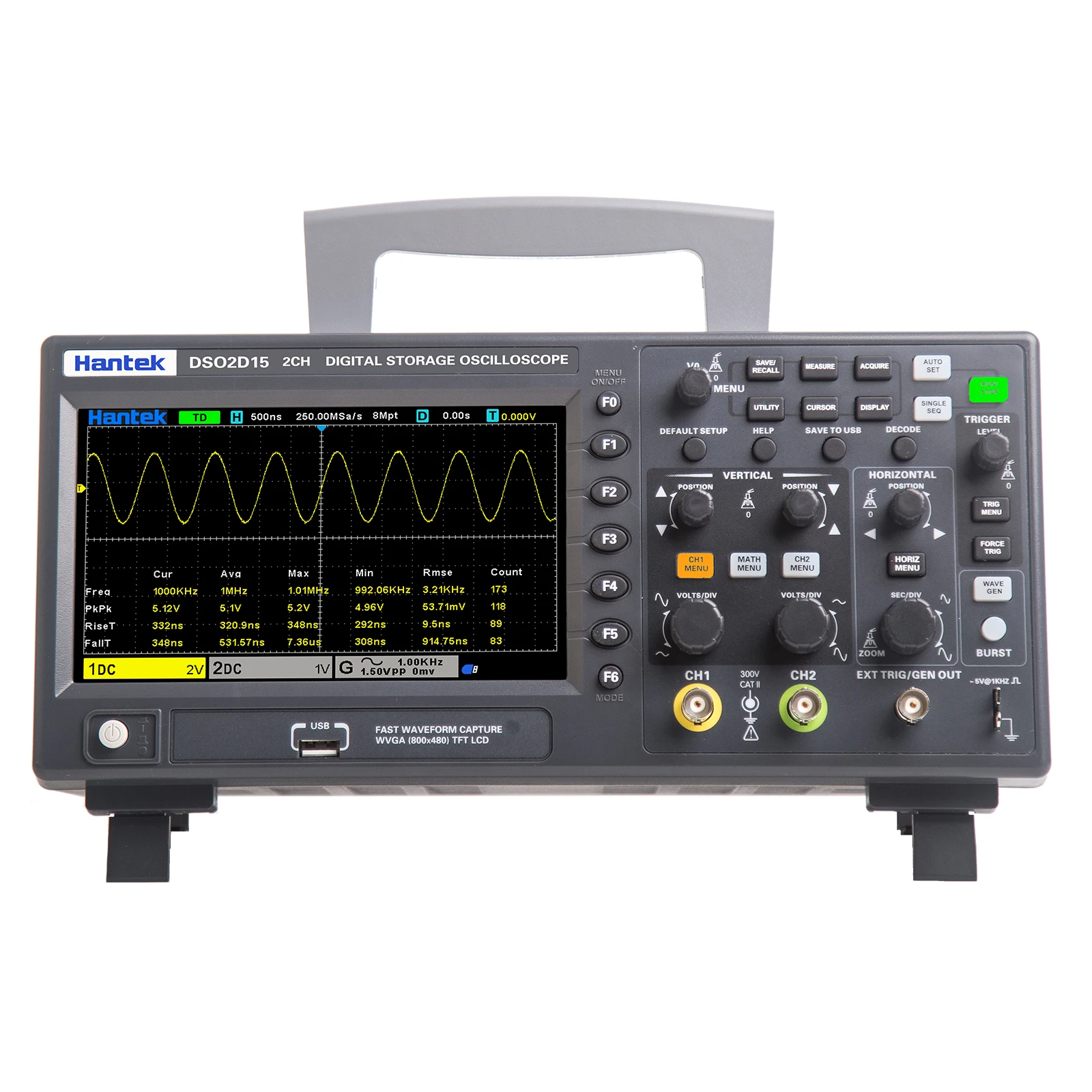

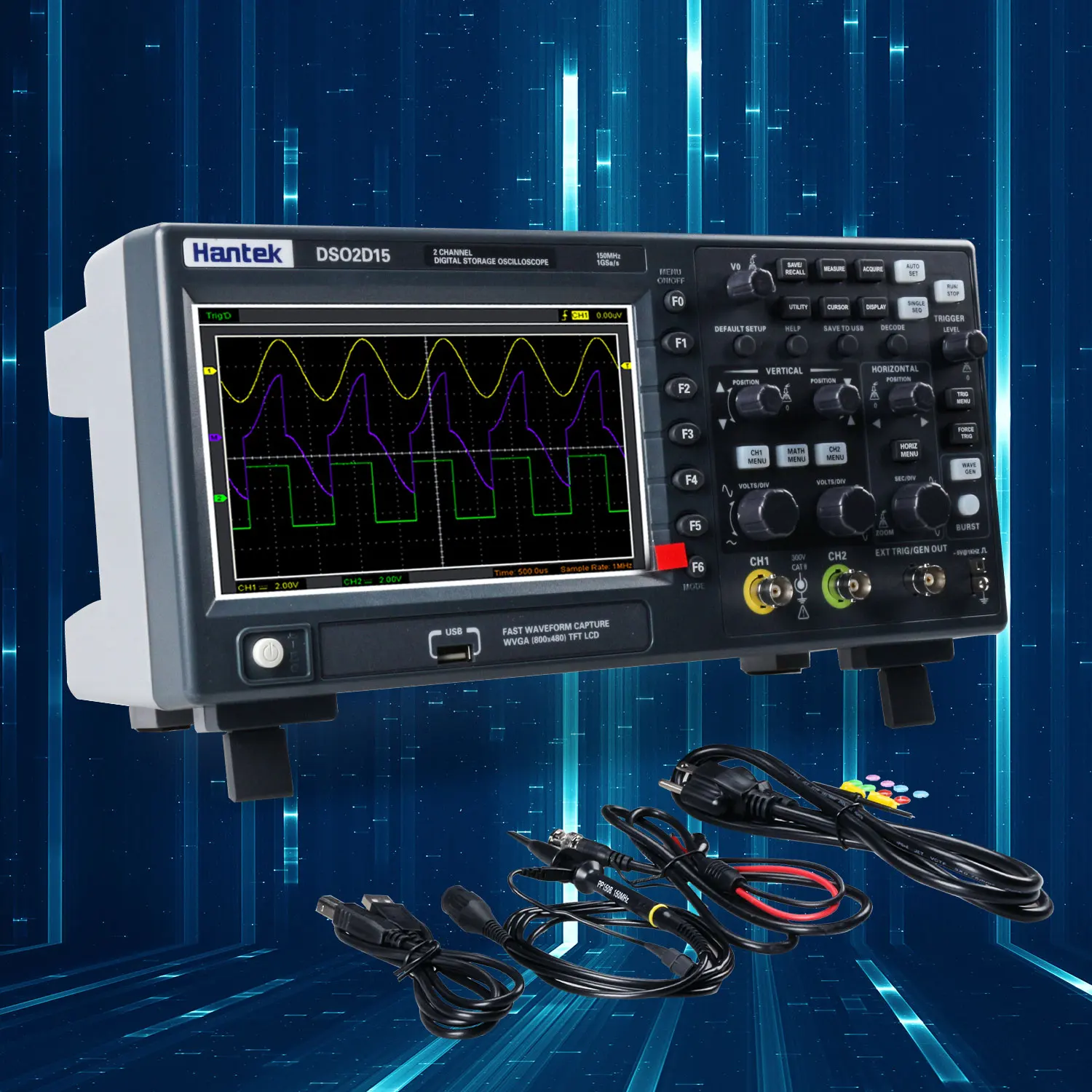

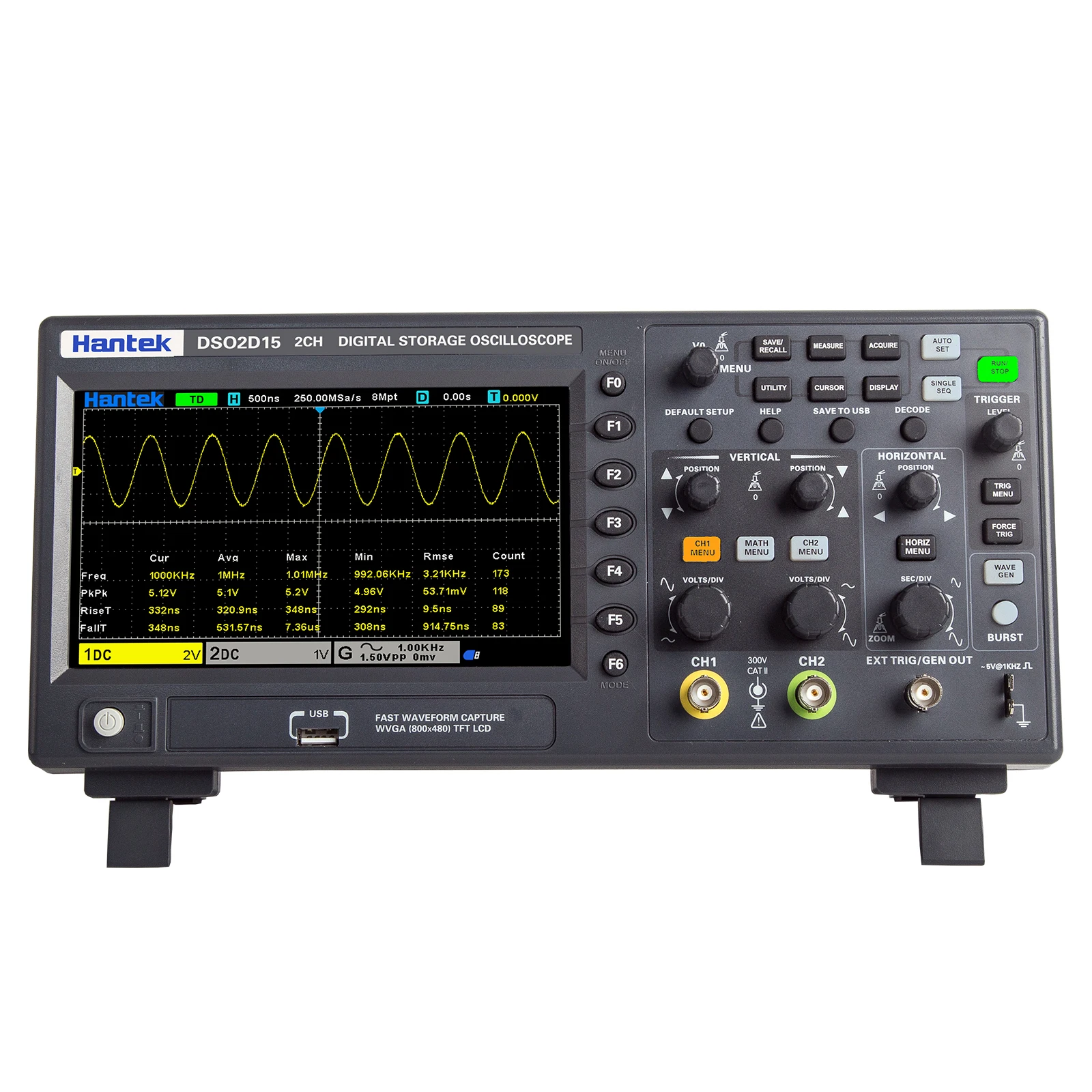

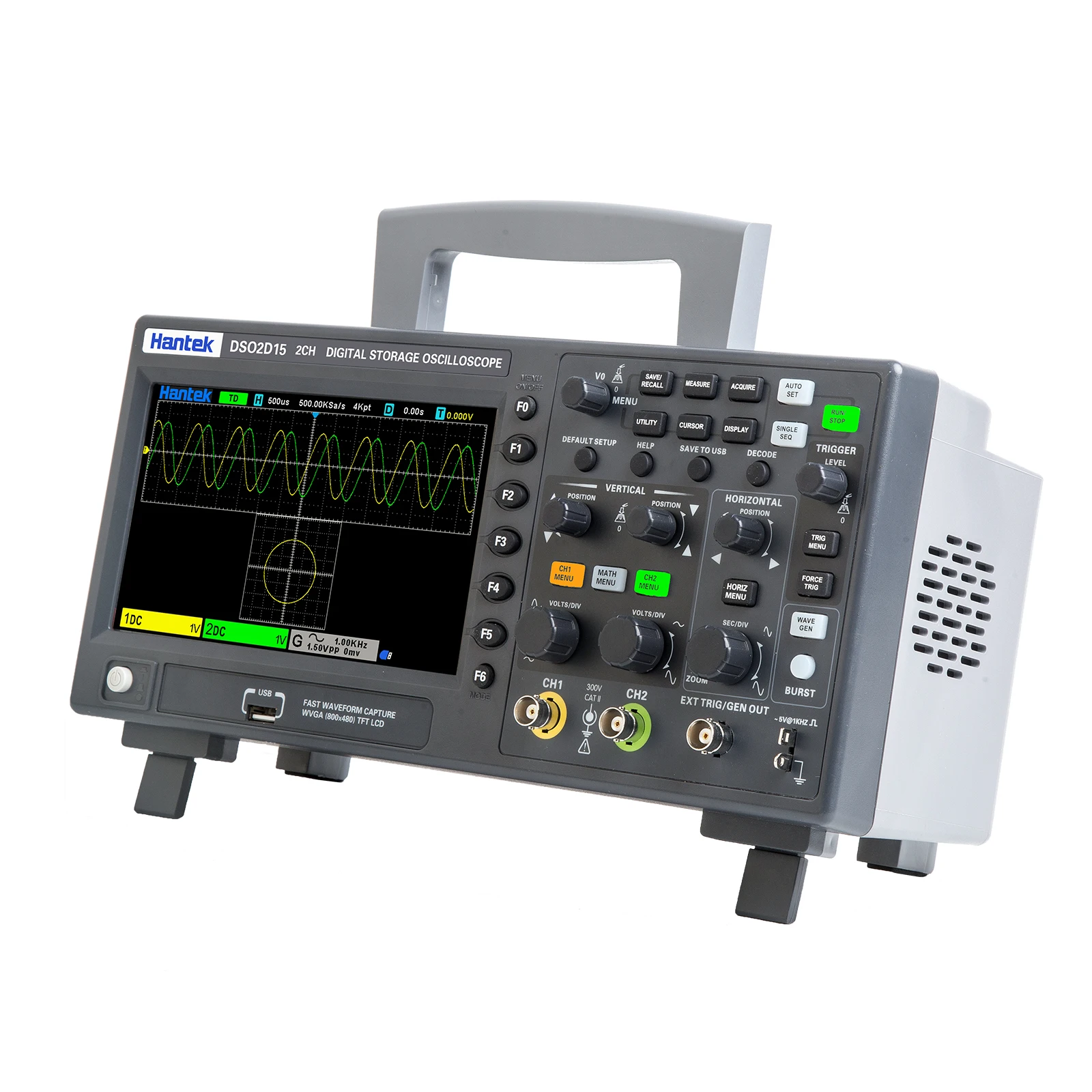

Цифровой осциллограф Hantek DSO2C10 2C15 2CH запоминающее устройство Osciloscopio 100M150M 1G выборка DSO2D10 2D15 2CH + 1CH с источником сигнала

Модель

1CH 25 МГц генератор сигналов, поддержка сигналов произвольной формы, поддержка модуляции сигнала

32 вида автоматических измерений со статистикой

Может сохранить 10 наборов рефлексной формы, CSV формы и настройки. Скриншот одним нажатием USB

2 комплекта DVM,5 бит цифровой измеритель напряжения и 6 бит аппаратный индикатор частоты Функция

Триггер последовательной шины и декодирование, с функцией мониторинга протокола

8M Глубина памяти, rEduce искажение формы волны и восстановление реальной формы волны

Пропуск/сбой

Математическая операция и FFT

X-Y формат и дисплей в двух окнах

Параметры

Модель

DSO2D15

DSO2D10

DSO2C15

DSO2C10

Полоса пропускания

150 МГц

100 МГц

150 МГц

100 МГц

Каналы осциллографа

2CH

2CH

2CH

2CH

Генератор сигналов

1CH

1CH

-

-

Осциллограф

Частота образцов

1GSa/s (одноканальный) 500MSa/s (два канала)

Приобретение

Отбор проб

Данные образца

Пиковое-пиковое значение

Отображение высокой частоты и случайных заусенцев

Среднее

Средняя Форма волны, время: 4, 8, 16, 32, 64, 128

Высокое разрешение

До 12 бит

Вход

Входное соединение

DC, AC, GND

Входное сопротивление

1мом ± 2% ‖ 20пФ ± 3пф

Коэффициент затухания зонда

1X, 10X, 100X, 1000X

Классы напряжения

300V CAT II

Максимальное входное напряжение

300VRMS (10X)

Горизонтальный

Интерполяция формы волны

(Sin x)/x

Максимальная длина записи

Максимальный одноканальный8 м

ДваКаналыМаксимМкм4 м

Горизонтальный диапазон масштаба

2ns/div ~ 100s/div 1, 2, 5 шаг за шагом

Режим временной базы

Y-T, X-Y, рулон

Нулевое смещение

± 0,5 div×minimum время основания с зубчатой передачей

Частота образцов и точность времени задержки

± 25ppm

Часы дрейфующих

≤ ± 5 ppm/год

Точность измерений времени

Одиночный, ''acquisition'' режим

(Полная полоса пропускания)

±(1 интервал образца + 100ppm × Чтение + 0.6ns)

> 16 средних значений

±(1 интервал образца + 100ppm × Чтение + 0.4ns)

Интервал образца = сек/див÷ 200

Частота образцов и точность времени задержки

± 50ppm(aT любой интервал больше 1 мс)

Вертикальный

Модель

DSO2D15

DSO2D10

DSO2C15

DSO2C10

Полоса пропускания

150 МГц

100 МГц

150 МГц

100 МГц

Время подъема в положении BNC (типично)

2.3ns

3.5ns

2.3ns

3.5ns

Вертикальное разрешение

Разрешение 8 бит, eОбразцы каналов ach одновременно

Вертикальная чувствительность

2 мВ/деление до 10V/div

Диапазон смещения

2 мВ/деление на 20 мВ/div, ± 100mV; 50мв/div до 200 мВ/div, ± 1 м;

500mV/div до 2V/div, ± 10V 5V/div до 10V/div, ± с алюминиевой крышкой, 50В

Математическая операция

+, -, ×, ÷, FFT

FFT

窗口:矩形,汉宁,海明,布拉克曼,巴特利特,平顶窗

Ограничение полосы пропускания

20 МГц

Отклик басов (-3 дБ)

В положении BNC ≤ 10 Гц

Точность вертикального усиления

В режиме «нормирования» или «среднего», точность 10 В/див до 10 мВ/див составляет ± 3%;

В режиме «нормирования» или «среднего», точность 5мв/див до 2МВ/див составляет ± 4%

Точность смещения постоянного тока

± 0,1 div ± 2 мВ ± 1% офсетная печать соотношение цена/качество

Повторяемость измерения напряжения, режим усреднения

В рамках одной и той же настройки и окружающей среде, ≥ 16 сигналов отбираются, △V какого-либо два Средние: ±(3% ×value + 0,05 div)

Примечание: пропускная способность уменьшается до 6 МГц при использовании зонда 1X

Триггер

Тип триггера

Края,Ширина импульса, видео, наклон, сверхурочная работа, окно, шаблон, интервал, задержка,UART,LIN,CAN,SPI,IIC

Диапазон уровня триггера

± 5 делений от центра экрана

Режим запуска

Авто, общее, одиночное

Уровень

CH1 ~ CH2

± 4 деления от центра экрана

EXT

0 ~ 3,3 В

Диапазон Holdoff

8ns ~ 10s

Точность уровня срабатывания

CH1 ~ CH2

0,2 div×volts/div в ± 4 делений от центра экрана

EXT

± (Набор значений × 6% + 40мв)

Триггер кромки

Наклон

Поднимающийся край, опускающийся край, поднимающийся или опускающийся край

Источник сигнала

CH1,CH2,EXT

Триггер ширины импульса

Полярность

Положительная полярность, отрицательная полярность

Состояние (когда)

<, >, !=, =

Источник сигнала

CH1 ~ CH2,

Диапазон ширины импульса

8ns ~ 10s

Точность

8ns

Триггер видео

Стандарт сигнала

NTSC, PAL

Источник сигнала

CH1 ~ CH2

Синхронизация

Сканирующая линия, номер линии, нечетное поле, даже поле, все поле

Спусковой механизм

Наклон

Подъем, осень

Состояние (когда)

<, >, !=, =

Источник сигнала

CH1 ~ CH2

Диапазон времени

8ns ~ 10s

Точность

8ns

Триггер сверхурочной работы

Источник сигнала

CH1 ~ CH2,

Полярность

Положительная полярность, отрицательная полярность

Диапазон времени

8ns ~ 10s

Точность

8ns

Триггер окна

Источник сигнала

CH1 ~ CH2

Триггер с узором

Узор

0: низкий уровень; 1: высокий уровень; X: игнорирование

Уровень (источник сигнала)

CH1 ~ CH2

Интервальный триггер

Наклон

Подъем, осень

Состояние (когда)

<, >, !=, =

Источник сигнала

CH1 ~ CH2

Диапазон времени

8ns ~ 10s

Точность

8ns

Задержка запуска

Полярность

Положительная полярность, отрицательная полярность

Состояние (когда)

<, >, !=, =

Источник сигнала

CH1 ~ CH2

Диапазон времени

8ns ~ 10s

Точность

8ns

Триггер UART

Состояние (когда)

Запуск, остановка, передача данных, четная проверка, ошибка при приеме

Источник сигнала(RX/TX)

CH1 ~ CH2

Формат данных

Шестигранный (Шестигранник)

Длина данных

1 байт

Ширина бит данных

5 бит, 6 бит, 7 бит, 8 бит

Нечетная проверка

Нет, нечетный, даже

Свободный уровень

Высокий, низкий

Скорость передачи данных (опционально)

110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 бит/с

Скорость передачи данных (пользовательский)

300bit/s ~ 334000bit/s

LIN триггер

Состояние (когда)

Интервальное поле, поле синхронизации, поле ID, ошибка синхронизации, идентификатор, идентификатор и данные

Источник сигнала

CH1 ~ CH2

Формат данных

Шестигранный (Шестигранник)

Скорость передачи данных (опционально)

110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 бит/с

Скорость передачи данных (пользовательский)

300bit/s ~ 334000bit/s

Смогите триггера

Состояние (когда)

Запуск бит, ID удаленной рамы, ID кадра данных, ID кадра, данные удаленного кадра, данные кадра данных, неправильный кадр, все ошибки, ошибка ответа, рамка перегрузки

Источник сигнала

CH1 ~ CH2

Формат данных

Шестигранный (Шестигранник)

Скорость передачи данных (опционально)

10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000

Скорость передачи данных (пользовательский)

5 кбит/с ~ 1 Мбит/с

Триггер SPI

Источник сигнала

CH1 ~ CH2

Формат данных

Шестигранный(Шестигранник)

Ширина бит данных

4, 8, 16, 24, 32

Триггер IIC

Источник сигнала(SDA/SCL)

CH1 ~ CH2

Формат данных

Шестигранный(Шестигранник)

Индекс данных

0 ~ 7

Возможность (состояние)

Запуск бит, остановка бит, отсутствие ответа, адрес, данные, перезагрузка

Измерение

Курсор

Разница напряжения между курсорами△V

Разница во времени между курсорами△T

Взаимный△T,В Hertz (1/△T)

Автоматическое измерение

Частота, период, среднее, пиковое-пиковое, RMS, минимальное, mixmum, время подъема, время падения, + ширина,-ширина, основание, верх, средняя, амплитуда, перегрев, предварительная съемка, разница в фазе, разница в фазе падающих кромок, + обязанность,-обязанность, среднее время, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, fr, LRR, LRF, LFR, LFF

DVM

Источник данных

CH1, CH2

Тип измерения

Эффективное значение постоянного тока

Эффективное значение переменного тока

Постоянный ток

Измеритель частоты

Аппаратное обеспечение 6 Биты Частотомер

Генератор произвольной формы

Канал

1.

Частота образцов

200MSa/s

Вертикальное разрешение

12 бит

Максимальная частота

25 МГц

Стандартные формы сигнала

Sin, квадрат, пульс, треугольная, Выборочная волна, индекс, шум

Произвольная форма волны

Arb1, Arb2, Arb3, Arb4

Грех

Частотный диапазон

0,1 Гц ~ 25 МГц

Квадрат/пульс

Частотный диапазон

0,1 Гц ~ 10 МГц

Треугольная волна

Частотный диапазон

0,1 Гц ~ 1 МГц

Пробоотборная волна

Частотный диапазон

0,1 Гц ~ 1 МГц

Индекс

Частотный диапазон

0,1 Гц ~ 5 МГц

Шум

Arb1

Частотный диапазон

0,1 Гц до 10 МГц

Arb2

Частотный диапазон

0,1 Гц до 10 МГц

Arb3

Частотный диапазон

0,1 Гц до 10 МГц

Arb4

Частотный диапазон

0,1 Гц до 10 МГц

Длина волны

8KSa

Частота

Точность

100 ppm (<10 кГц) 50 ppm (>10 кГц)

Разрешение

0,1 Гц или 4 бит, возьмите больший

Амплитуда

Выходной диапазон

10мв ~ 7Vp-p (Высокое сопротивление)

5мв ~ 3.5Vp-p (50Ω)

Смещение постоянного тока

Диапазон

± 3,5 V,Высокое сопротивление

± 1,75 V, 50 Ом

Разрешение

100 мкВ или 3 бита,Возьмите больший

Точность

2% (1 кГц)

Выходное сопротивление

50 Ом

Общие характеристики

Дисплей

Тип дисплея

7''ДиагональTFTЖидкий кристалл

Разрешение дисплея

800 (по Горизонтали) * 480 (по вертикали)Пиксели

Цвет дисплея

16 миллионов цветов (24 бит истинного цвета)

Время выдержки

Минимум,1 s, 5 s, 10 s, 30S,Бесконечное

Тип дисплея

Точка, вектор

Яркость дисплея

Регулируемый

Тип сетки

Регулируемый

Яркость сетки

Регулируемый

Интерфейс

Стандартный интерфейс

Usb-хост, usb-устройство

Общие характеристики

Выход компенсатора зонда

Выходное напряжение, типичный

Около 2Vpp вход ≥ 1MΩ нагрузка

Частота, типичная

1 кГц

Источник питания

100-120VACRMS(± 10%), 45Hzto 440Hz, CATⅡ

120-240VACRMS(± 10%), от 45 Гц до 66 Гц, CATⅡ

Энергопотребление

<30 Вт

Предохранитель

T, 3.15A, 250V, 5x20mm

Рабочая температура

0 ~ 50 °C (32 ~ 122 °F)

Температура хранения

-40 ~ + 71 °C (-40 ~ 159,8 °F)

Влажность

≤ + 104 ℉(≤ + 40 °C): ≤ 90%Относительная влажность

106 ℉ ~ 122 ℉ (+ 41 °C ~ 50 °C): ≤ 60%Относительная влажность

Высота

Операционная и неоперационная

3, 000 м (10, 000 футов)

Механический шок

Случайные вибрации

0,31 gRMSfrom 50 Гц до 500 Гц,

10 минут на каждой оси

Не работает

2,46 ГРМ от 5 Гц до 500 Гц,

10 минут на каждой оси

Операционная система

50 г, 11 мс,Половина-синусоида

Механический

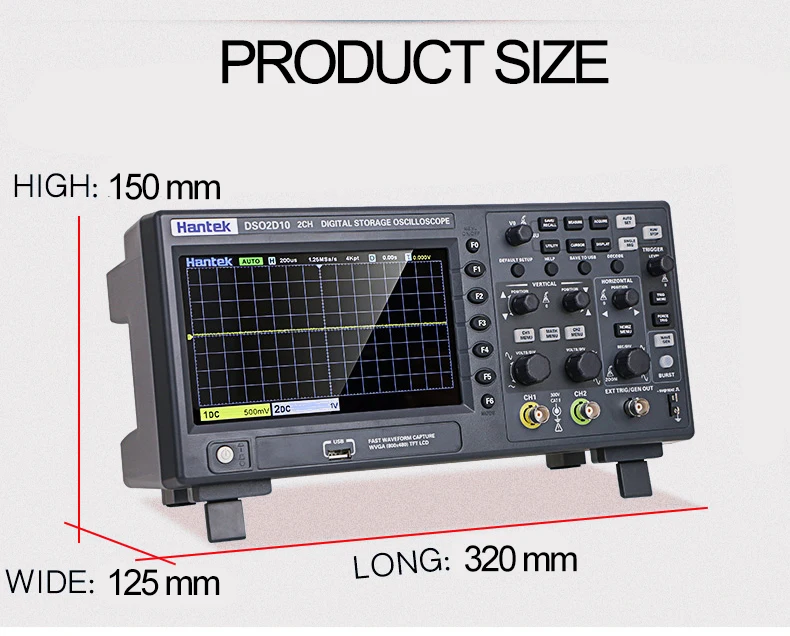

Размер

318x140x150 мм (Длина x Ширина x высота)

Вес

2900 г

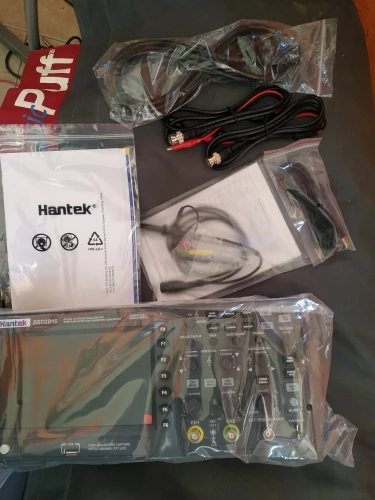

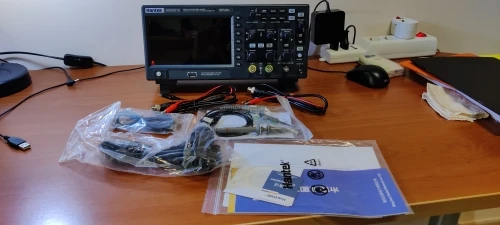

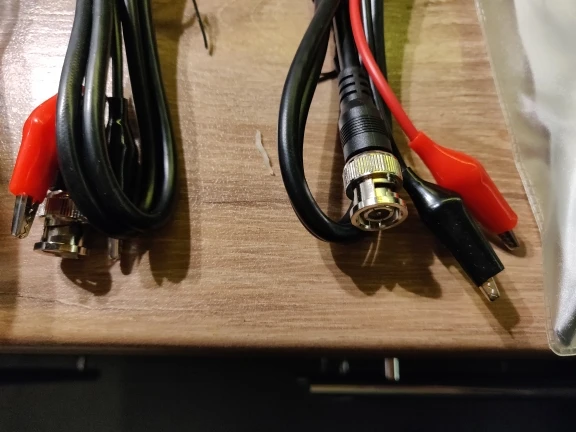

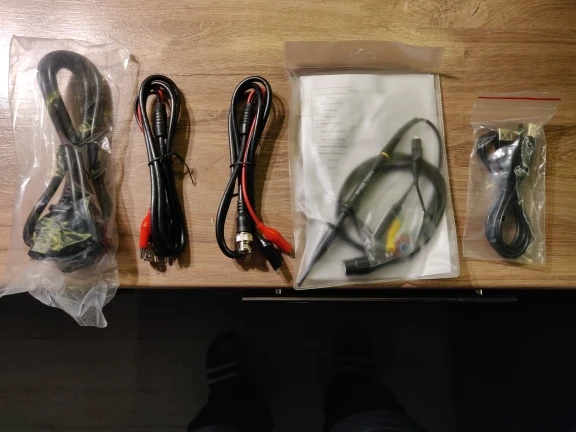

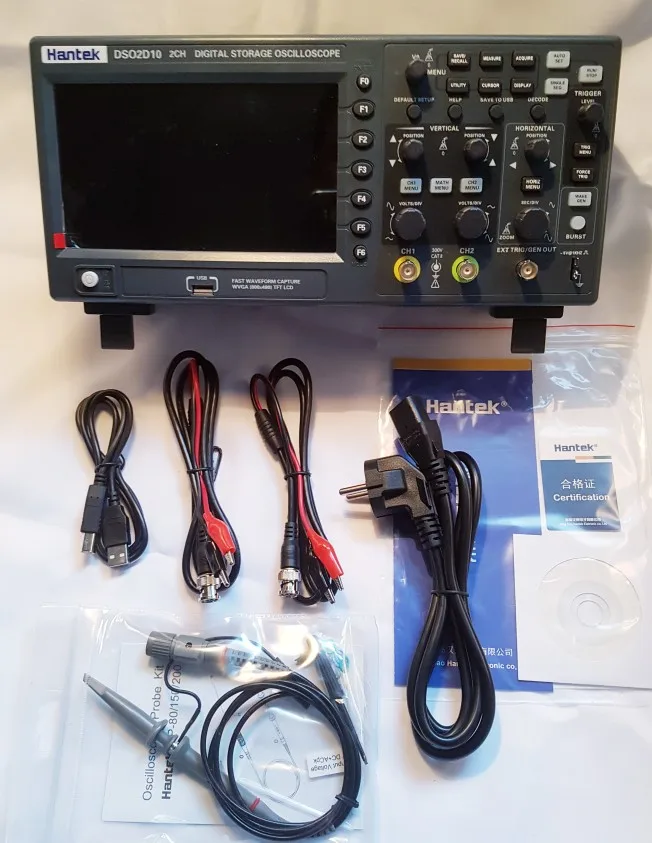

Аксессуары

DSO2D15, DSO2D10:

DSO2C10, DSO2C15:
