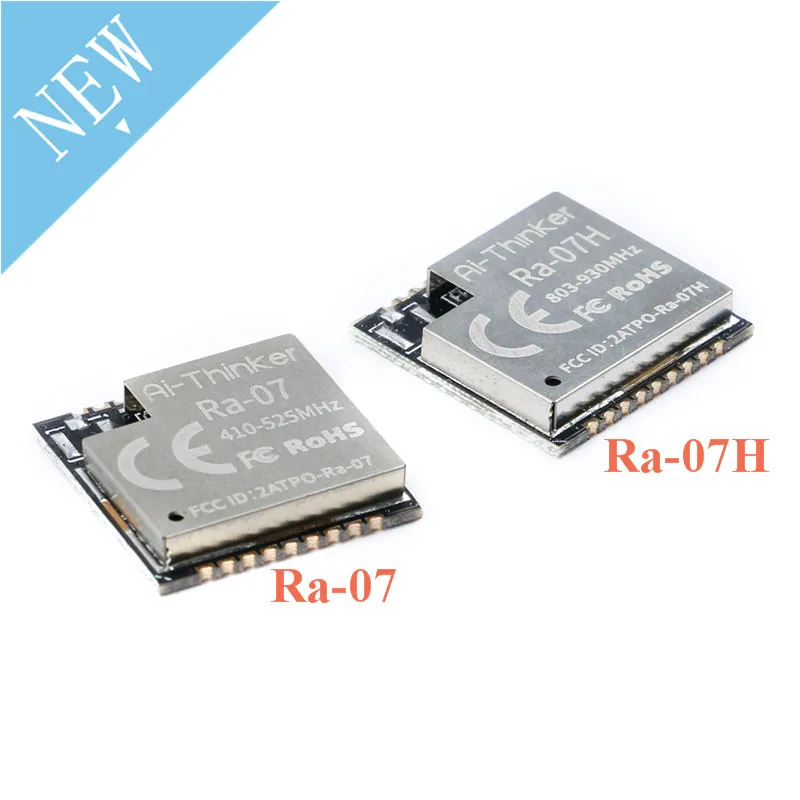

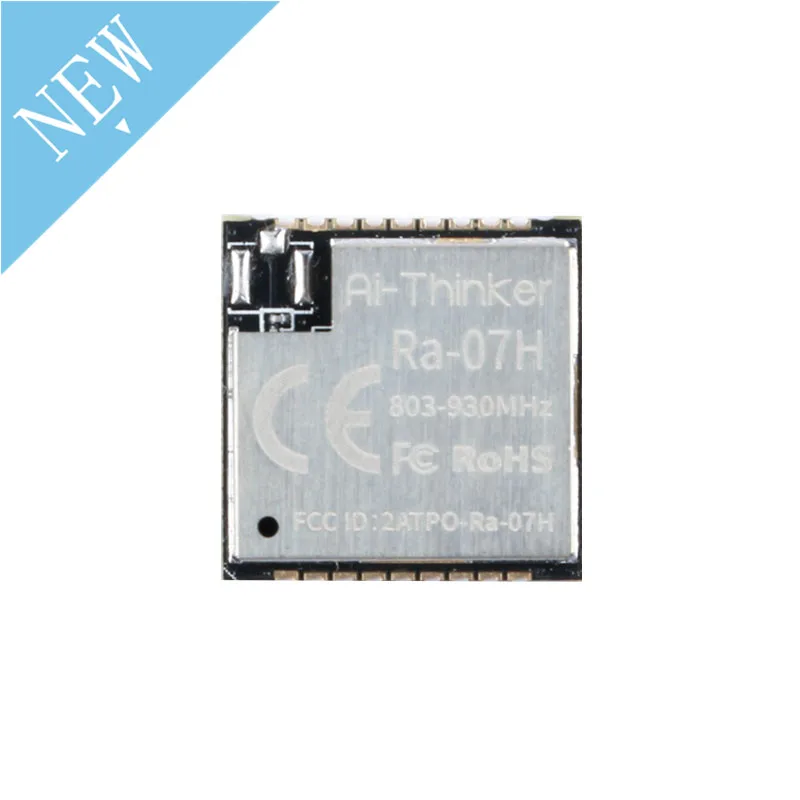

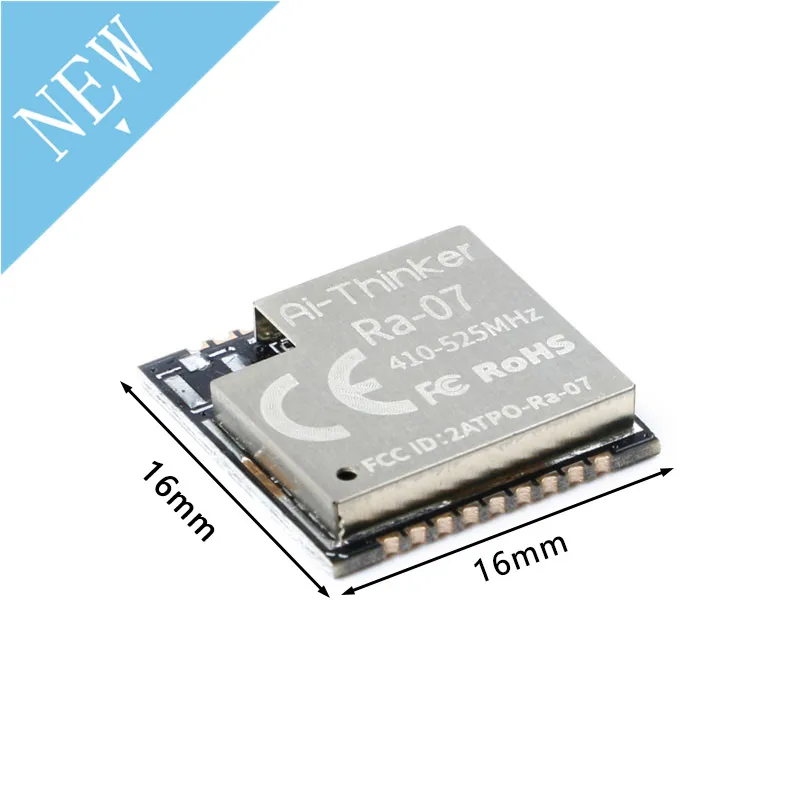

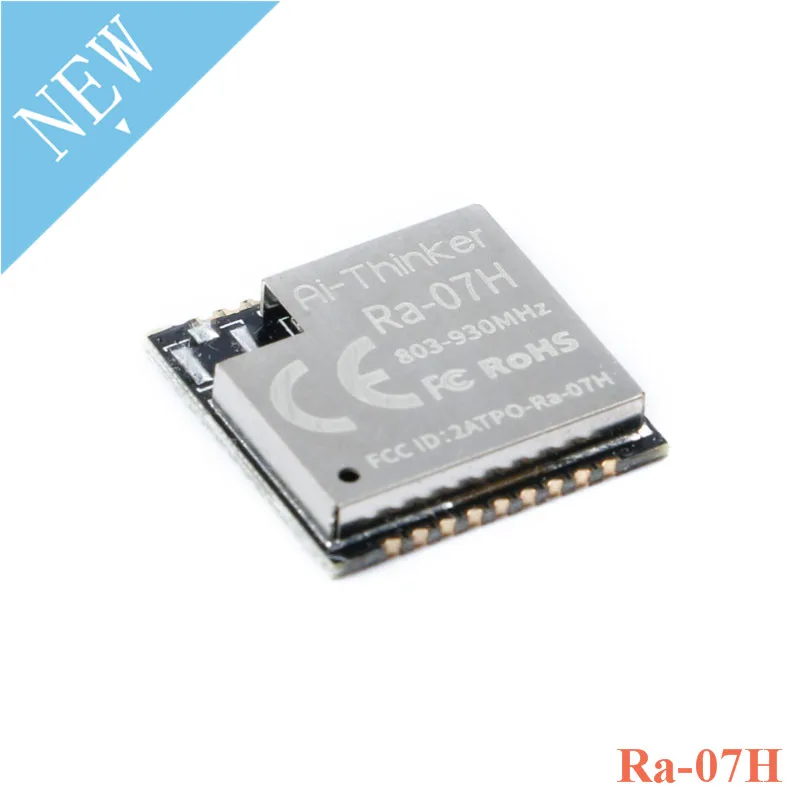

Ra-07 Ra-07H WIFI беспроводной модуль LoRaWAN низкой мощности LoRa RF модуль ASR6501 868 МГц 3,3 В SMD18 UART GPIO I2C IIC PWM ADC SWD

Этот модуль представляет собой модуль LoRaWAN, который поддерживает дальнюю связь, сверхнизкое энергопотребление, высокую чувствительность и высокую производительность. Чип ASR6501 модуля интегрирует LoRa радио приемопередатчик, LoRa модем и 32-разрядный процессор RISC MCU. MCU использует сердечник ARM Cortex M0 +, рабочая частота 48 МГц. Диапазон рабочих частот ASR6501 может поддерживать непрерывное покрытие от 150 кмгц до 960 МГц; Поддерживает модуляция LoRa и (G)FSK модуляции. ASR6501 поддерживает сверхвысокую чувствительность и мощность передачи.

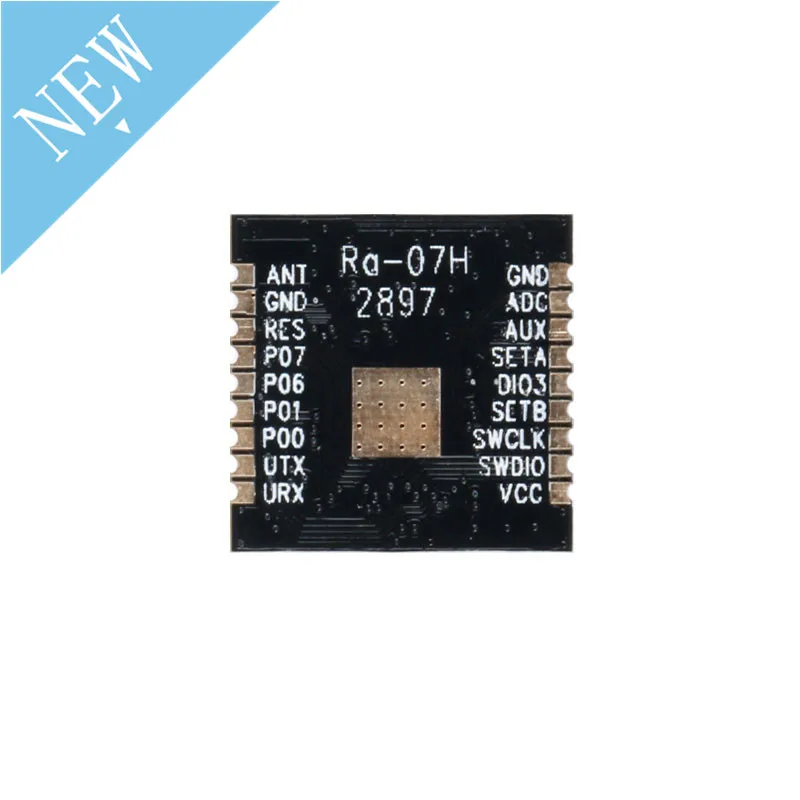

GND: наземный

ADC: вход ADC pin

AUX: MCU GPIO pin

SETA: MCU GPIO pin

DIO3: многофункциональное цифровое внешнее напряжение ввода/вывода TCXO32M не может использоваться в качестве внешнего GPIO pin

SETB: MCU GPIO pin

SWCLK: SWD clock pin

SWDIO: SWD data pin

VCC: мощность

URX: UART RX pin

UTX: UART TX pin

PO0: GPIO pin

PO1: GPIO pin

PO6: GPIO pin

PO7: GPIO pin

RES: сброс pin

GND: наземный

Муравей: антенна
