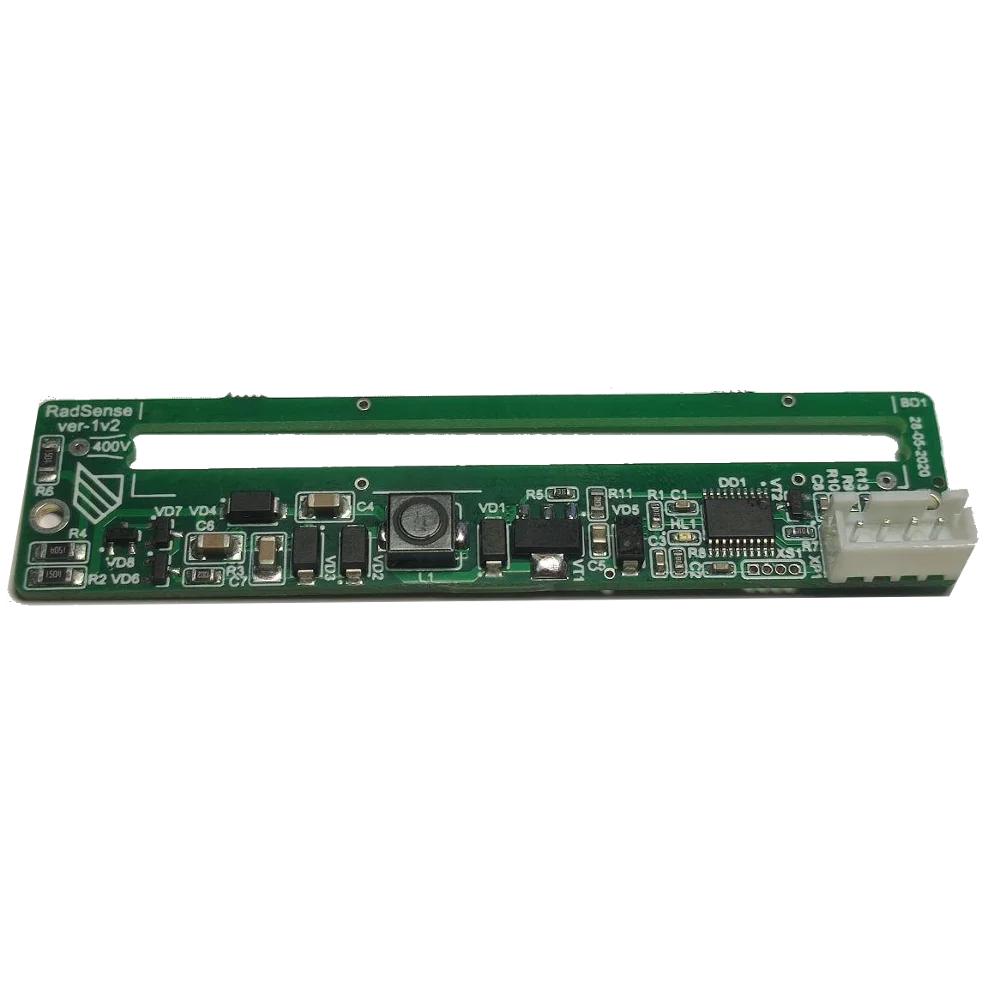

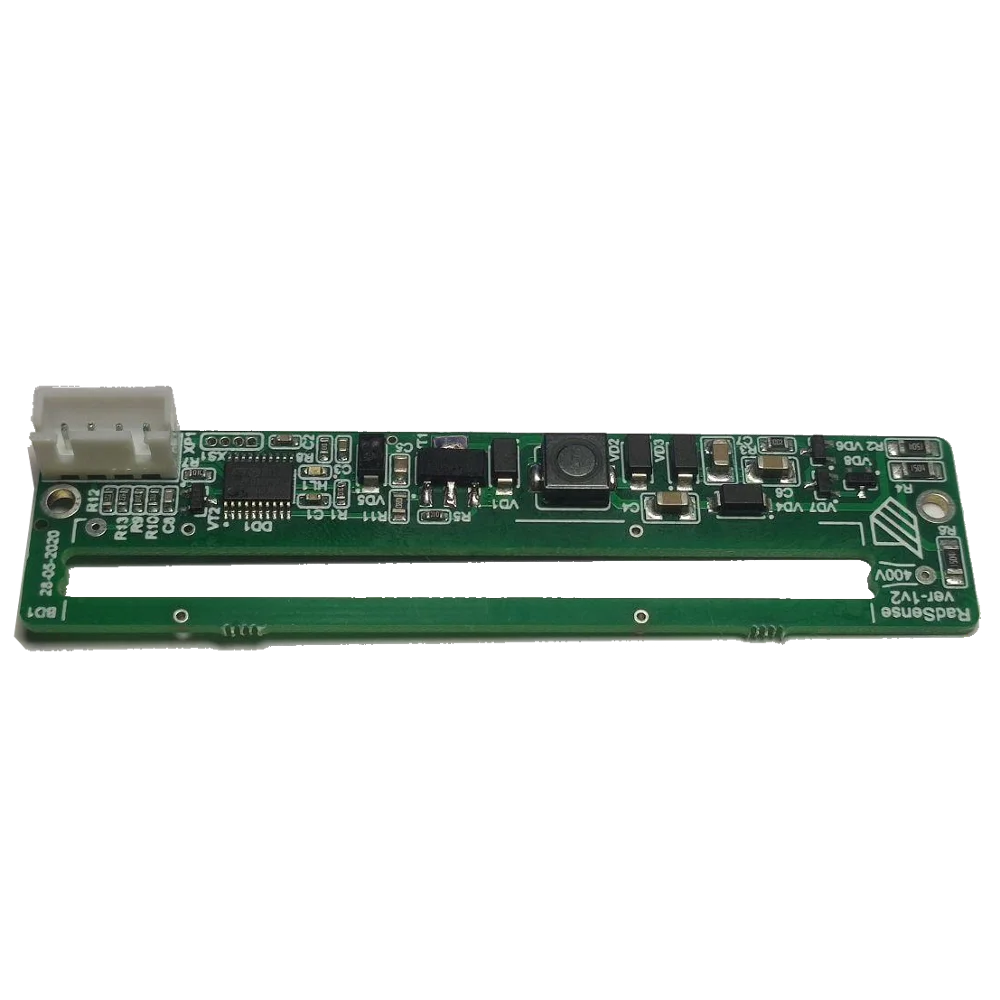

RadSens board– компактная плата для arduino дозиметра с i2c интерфейсом для использования с датчиком (трубкой) Гейгера-Мюллера

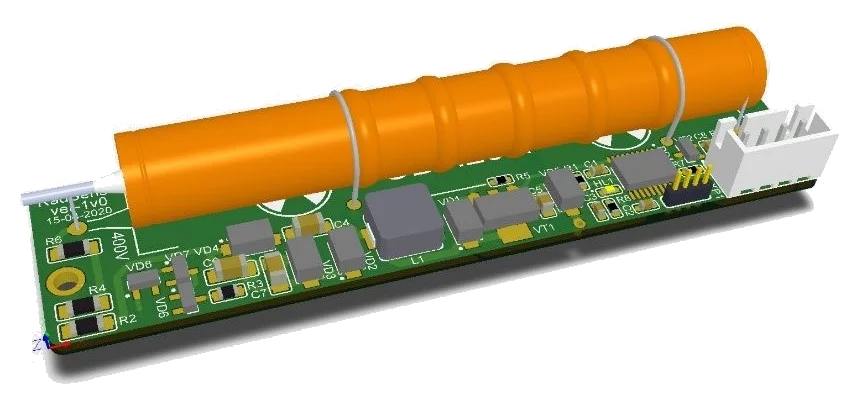

Универсальная плата для дозиметр-радиометр модульного формфактора. В качествечувствительного элемента для установку на плату используется газоразрядный счетчикГейгера-Мюллера (например СБМ20-1). Датчик может быть закреплен хомутами, пропущенными через специальные отверстия на плате.
Плата поддерживает работу с любым сенсором с анодным напряжением380 – 440 вольт. Например, СБМ20,J305,M4011, СТС-5 и др.Трубка не включена включена в комплект поставки.

Перед использованием необходимо настроить чувствительность сенсора (имп/мкР) через i2c интерфейс. По-умолчанию установлена чувствительность 105 имп/мкР (подходит для трубки СБМ 20-1). Для настроики можно использовать специализированную библиотеку RadSens, расположенную на странице ClimateGuard на GitHub.
____________________________________
#include"radSens1v2.h"
ClimateGuard_RadSens1v2radSens(RS_DEFAULT_I2C_ADDRESS);//Constructor of the class ClimateGuard_RadSens1v2
void setup()
{
radSens.radSens_init();// Initialization function and sensorconnection. Returns false if the sensor is not connected to the I2C bus.
radSens.setSensitivity(55);//Sets the value coefficient used forcalculatingthe radiation intensity
}
____________________________________
Датчик радиации, собранный на плате RadSens board, может работать как в автономном режиме, так и в составе внешнего микроконтроллера Ардуино, STM илиRaspberryили в составе вашего устройства. В автономном режиме при измерении радиационного фона, он отображает уровень радиации миганием светодиода. При повышении радиации, частота мигания пропорционально будет увеличиваться и наоборот.

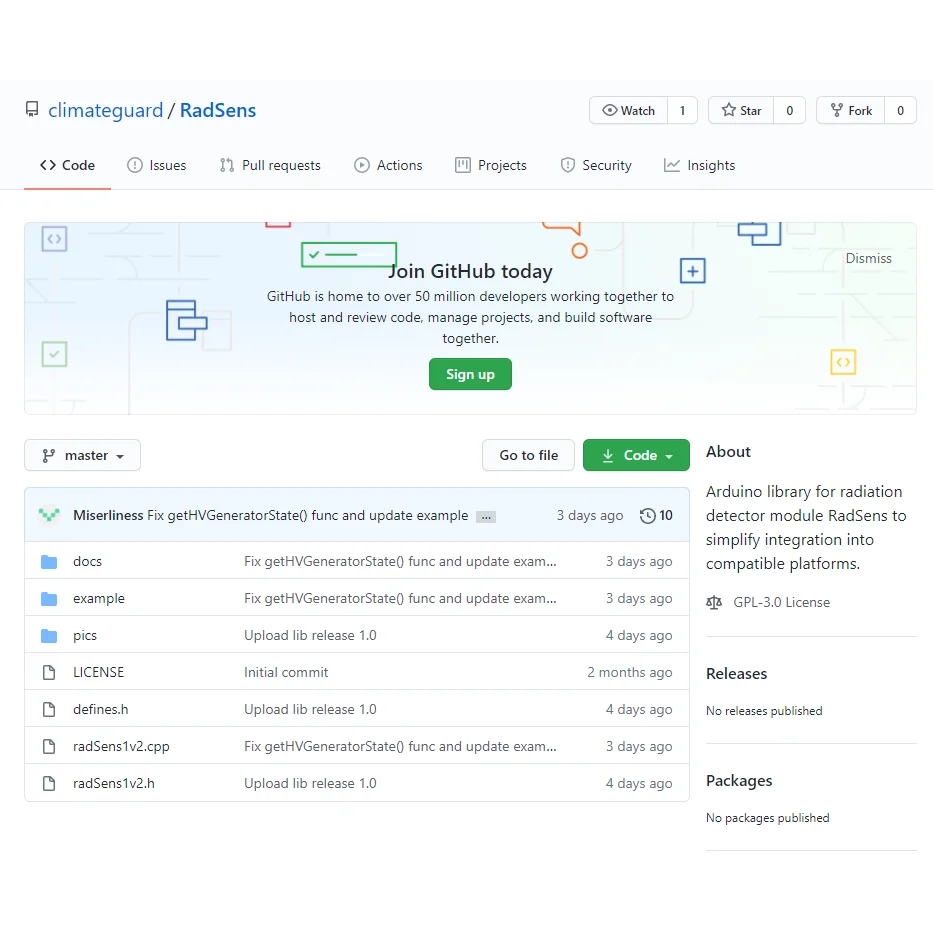

Для работы платы с Ардуино, можете воспользоваться примером скетча или нашей библиотекой (согласно политикеebayмы не можем выставить прямую ссылку, но найти материалы можно наGITHUBпо фразе “climateguard/RadSens”). Даташит на наш модуль можно так же найти на GitHub.

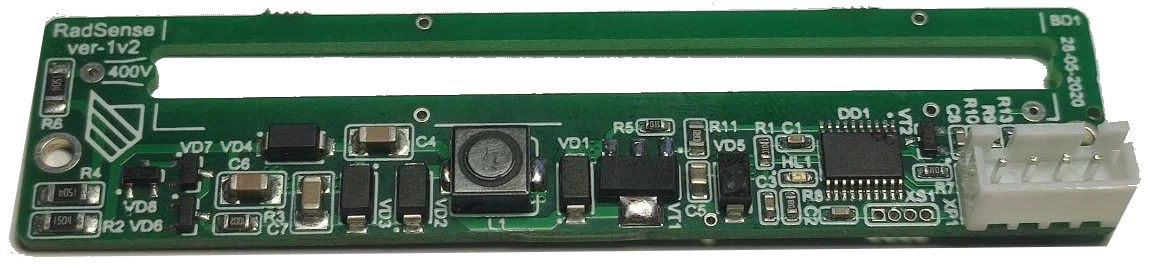

Логическая часть схемы основана на базе микроконтроллера STM32. Передача полученных с счетчика Гейгера данных, осуществляется по интерфейсу I2C. Устройство поддерживает изменение адреса I2C и выключение генератора высокого напряжения(400 В) для снижения энергопотребления. Также, при необходимости, имеется возможность точной подстройки чувствительности счетчика.
В качестве исходящего пакета по I2C, плата формирует 3 значения:
Интенсивность излучения (мкР/ч) c алгоритмом сильного усреднения, для точногоизмерения излучения за большой промежуток времени (500с).
Интенсивность излучения (мкР/ч) c алгоритмом регистрации локальныхисточников и загрязнений с динамическим диапазоном времени расчета
Количество зарегистрированных импульсов с момента последнего запроса пошине I2C
Характеристики платы RadSens boardДиапазон измеряемого излучения, мкР/ч
14,4 ... 144 000,0
Напряжение питания, В
3,0 ... 3,5
Интерфейс подключения
I2C
Частота шины I2C, кГц
400
I2C адрес
0x66
Светодиодный индикатор радиоактивного фона
да
Светодиодный индикатор питания
да
Диапазон рабочих температур,°C
-20... +60
Размеры, мм
89 х 21
Вес, г.
12
Габариты

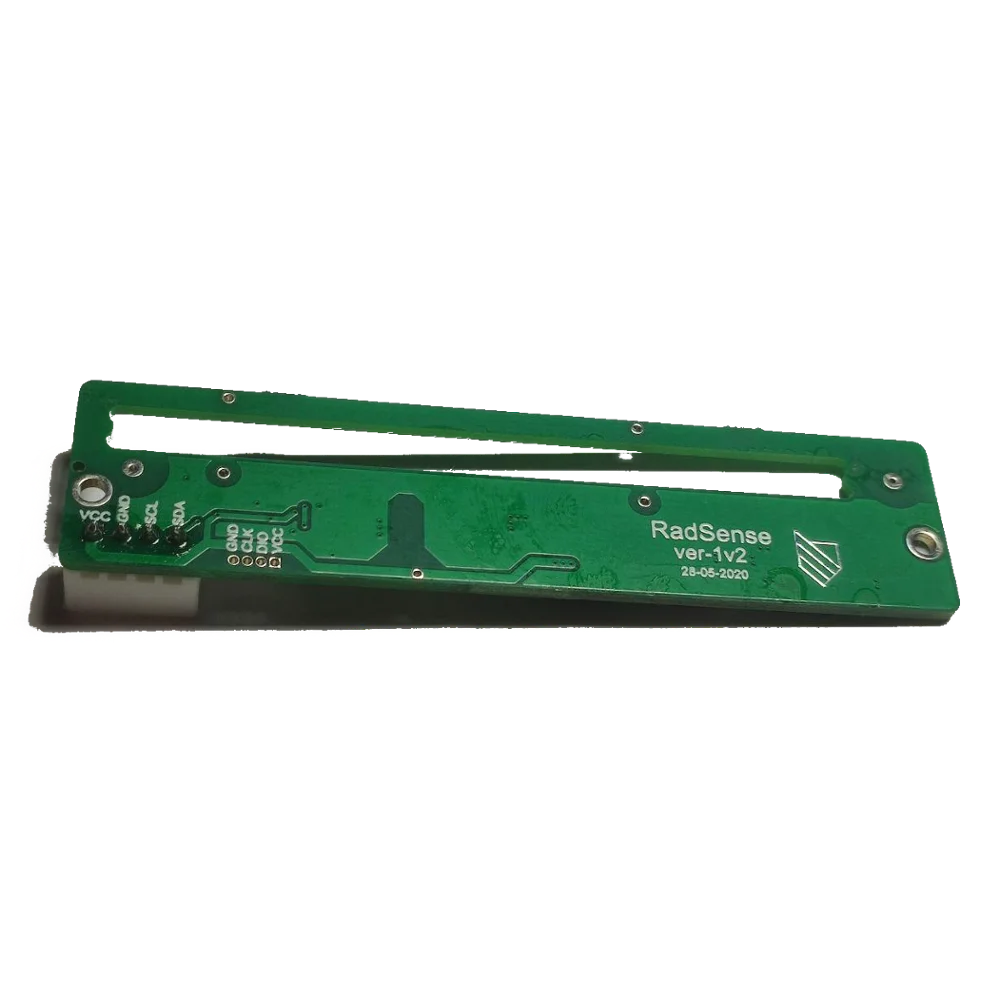

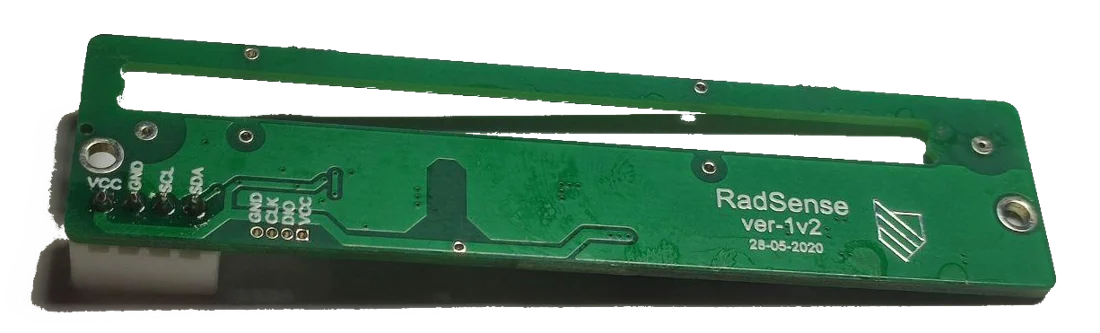

Разъем подключенияКонтакт
Цепь
Описание
1
VCC
Напряжение питания 3,0 В ... 3,5 В
2
GND
Земля (общий провод)
3
SCL
Линия тактирования шины I2C
4
SDA
Линия данных шины I2C
Спроектировано и произведено в России с ядерной любовью!
