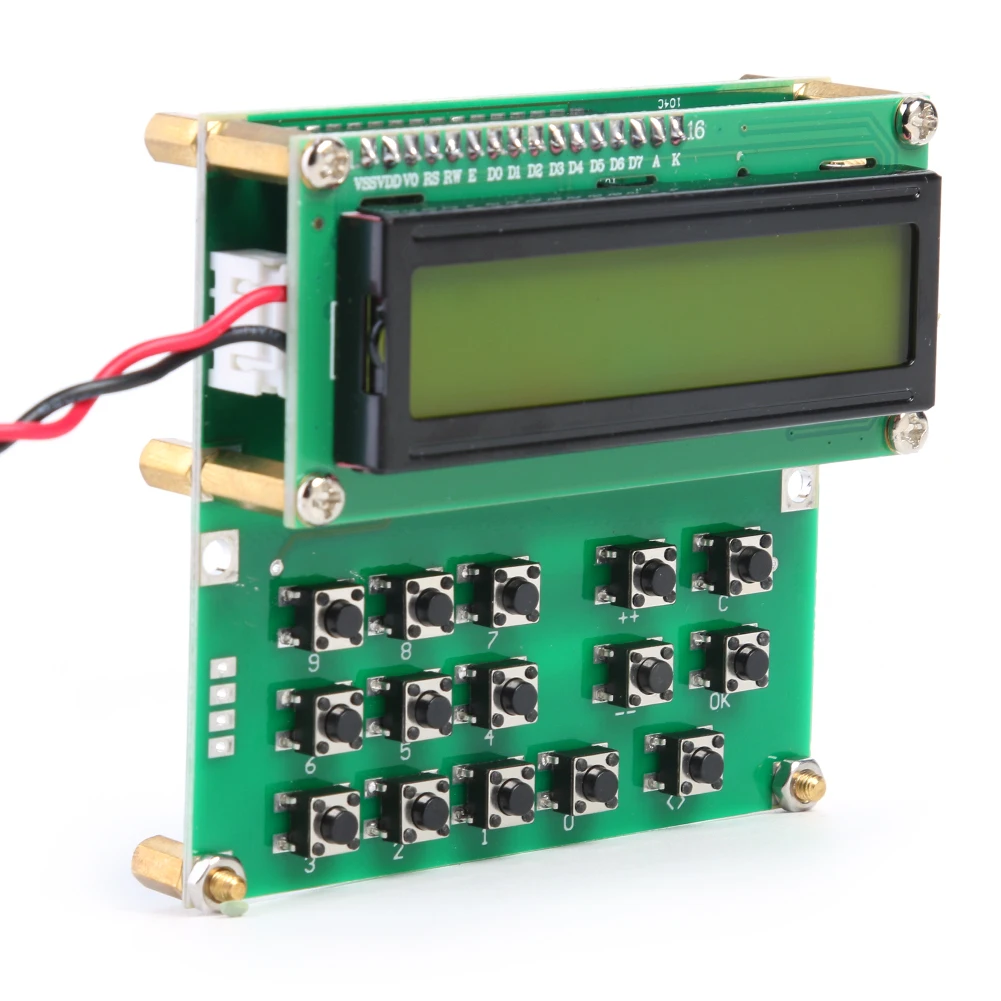

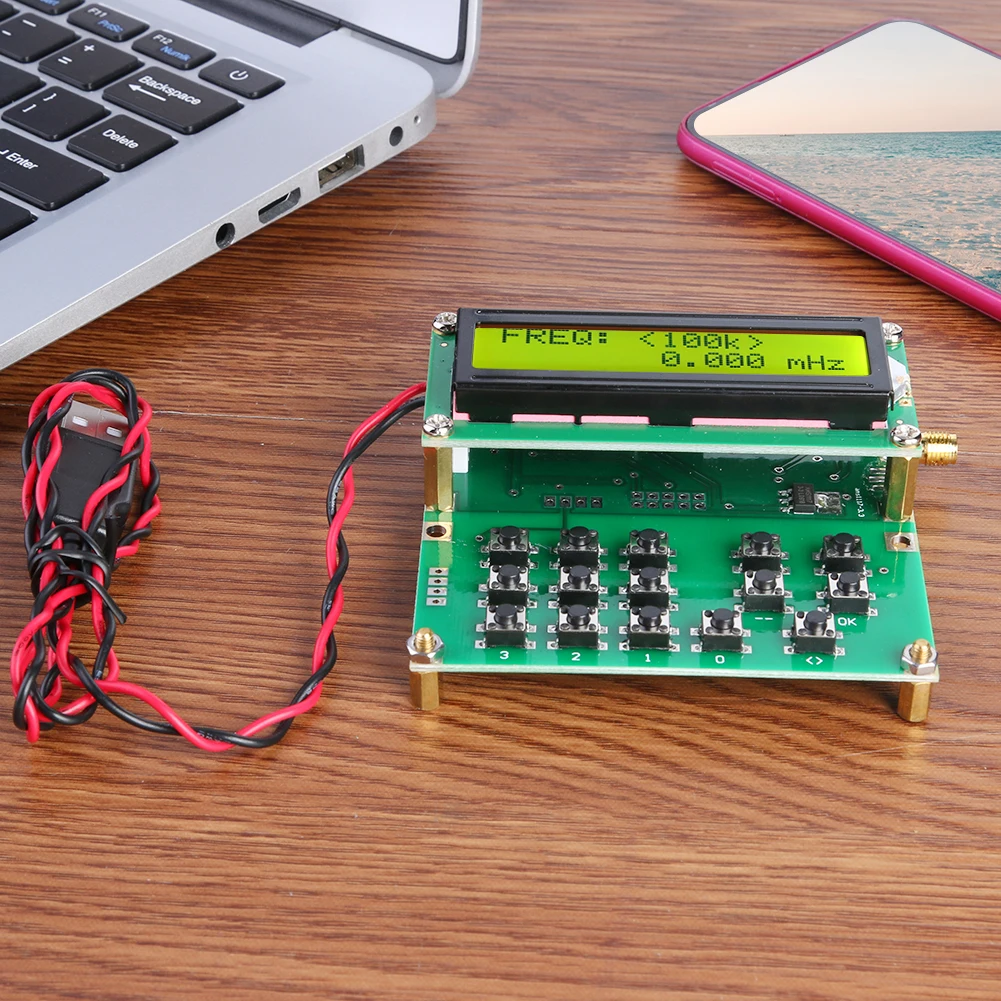

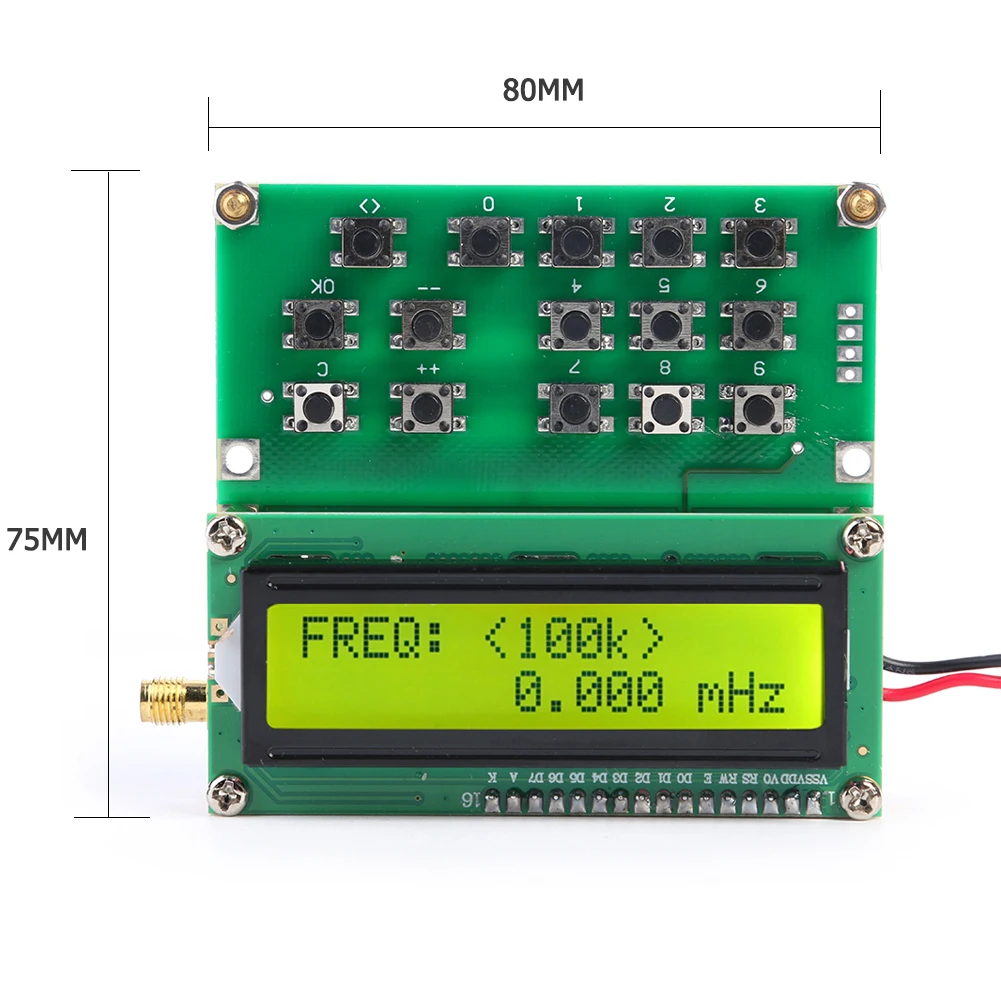

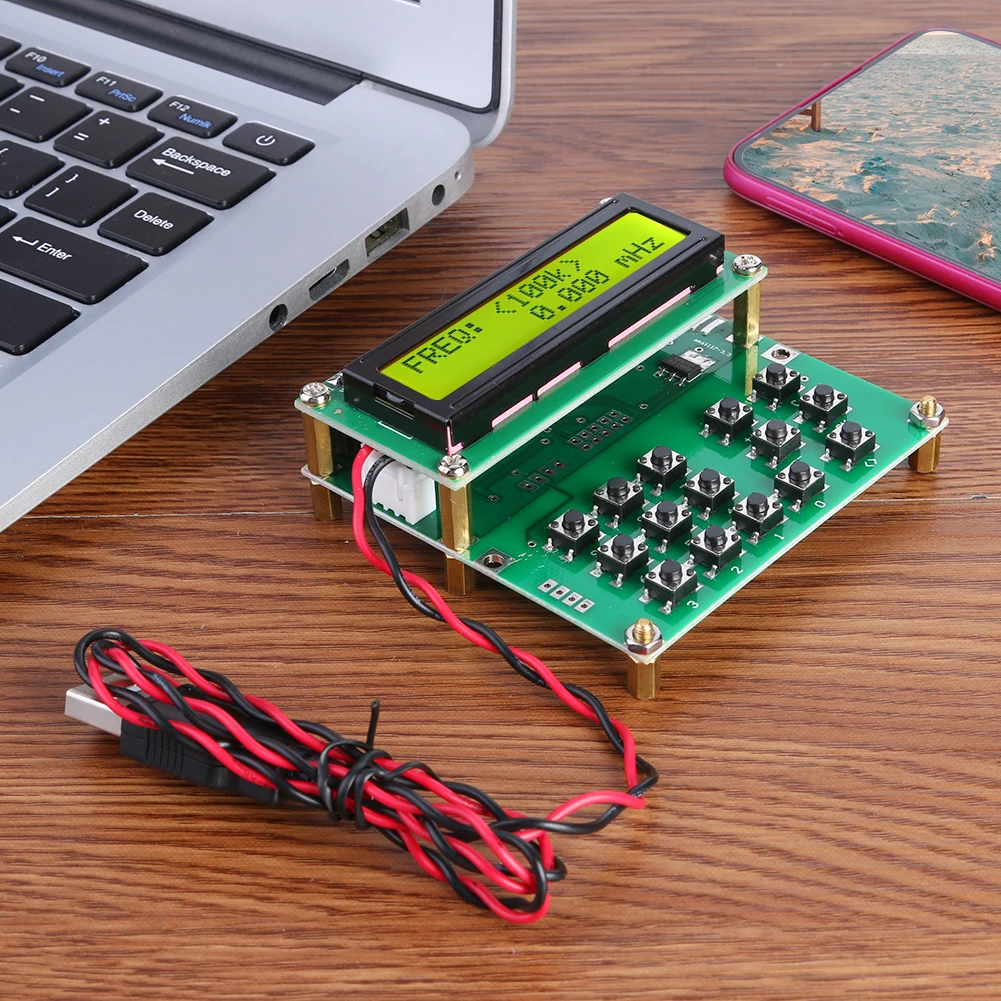

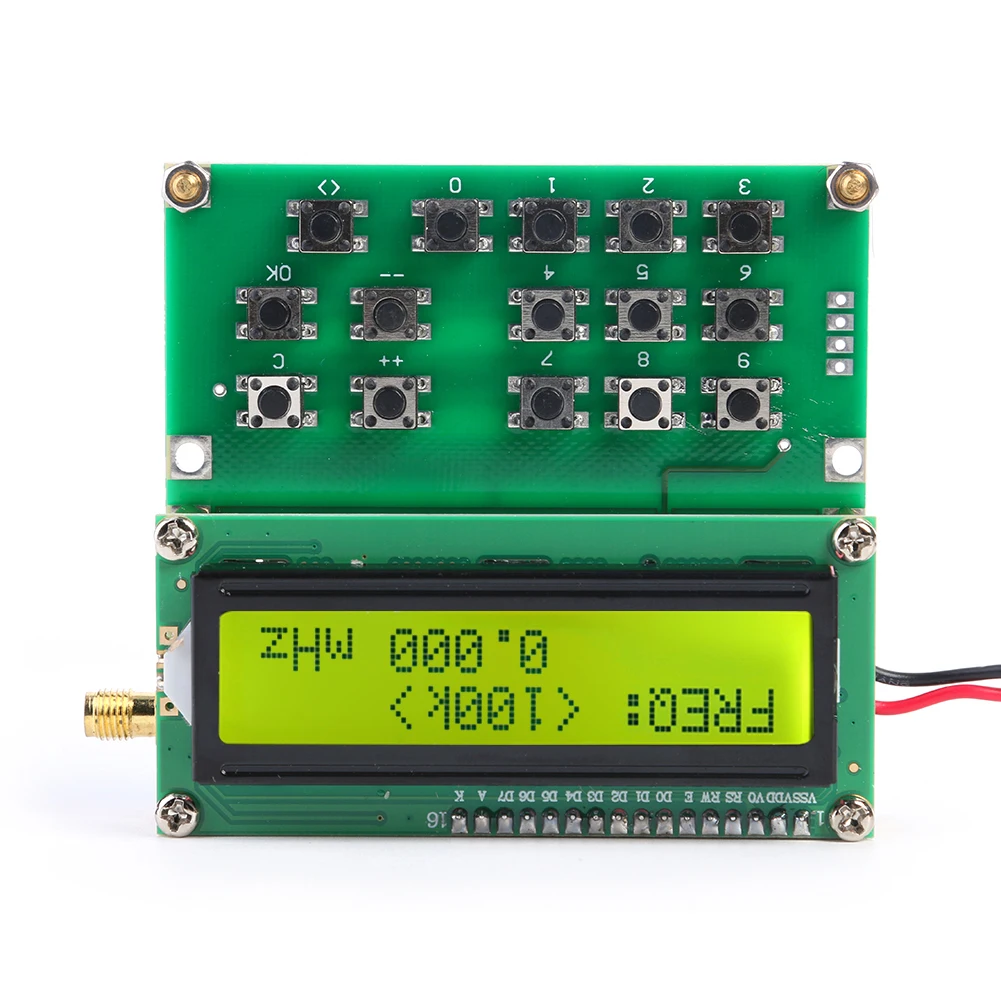

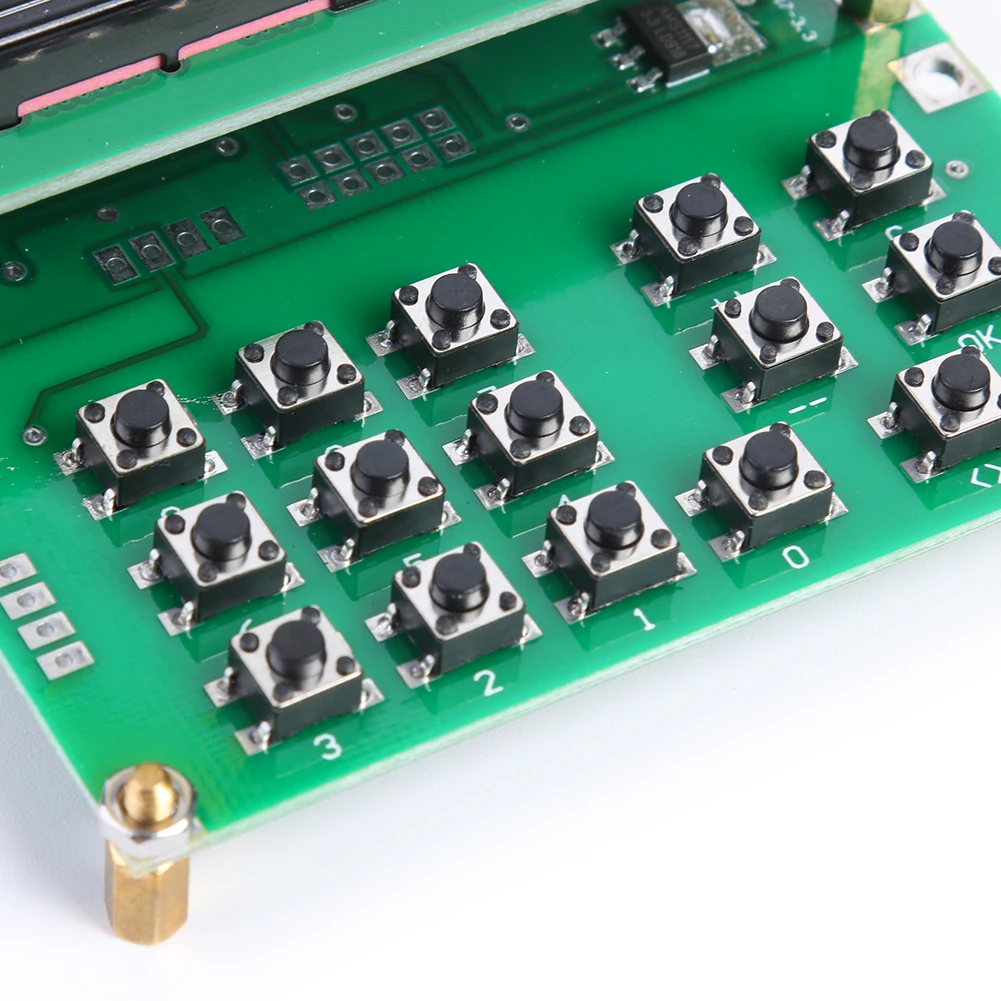

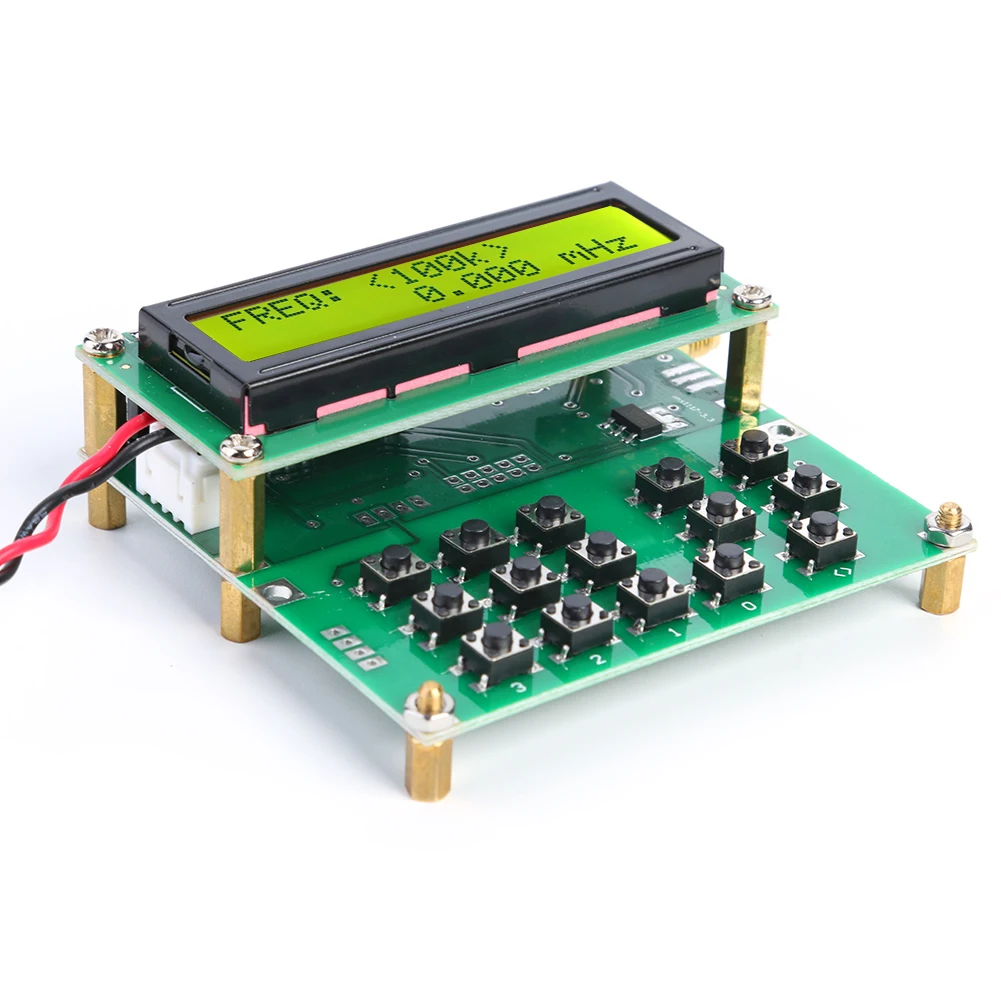

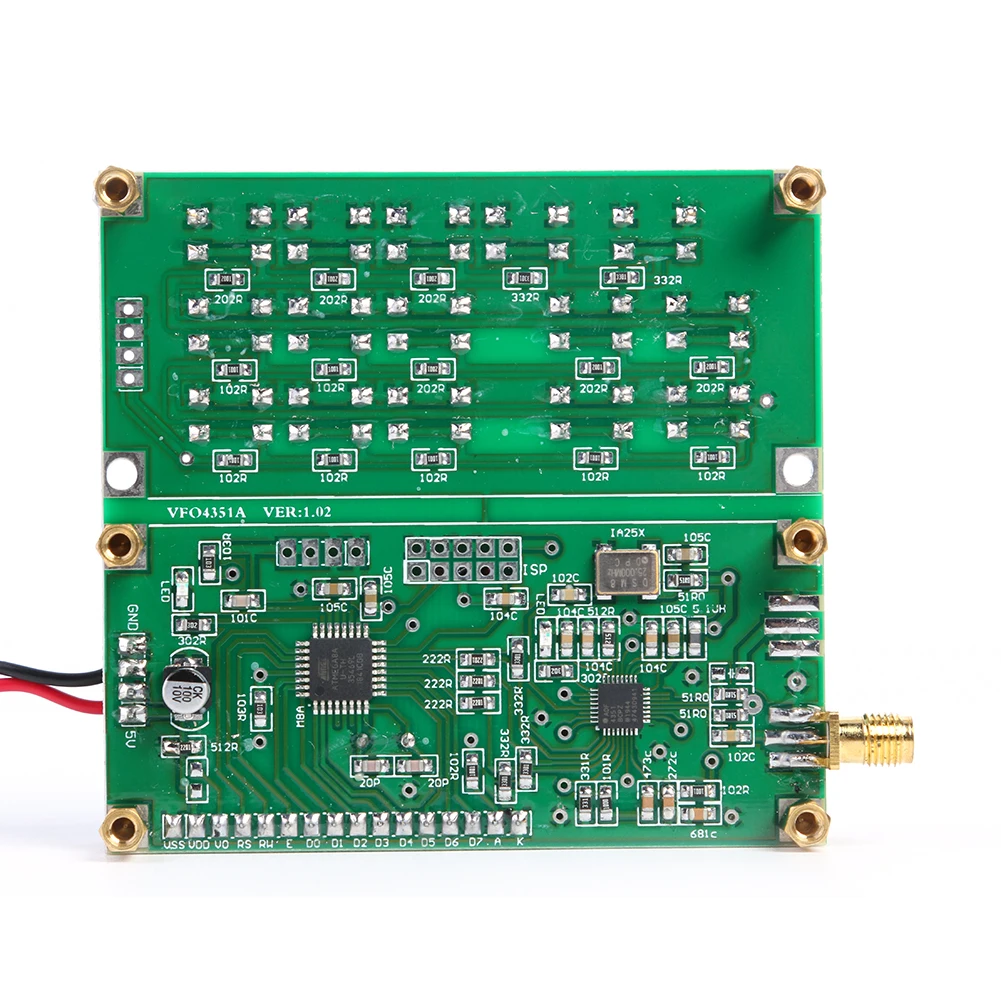

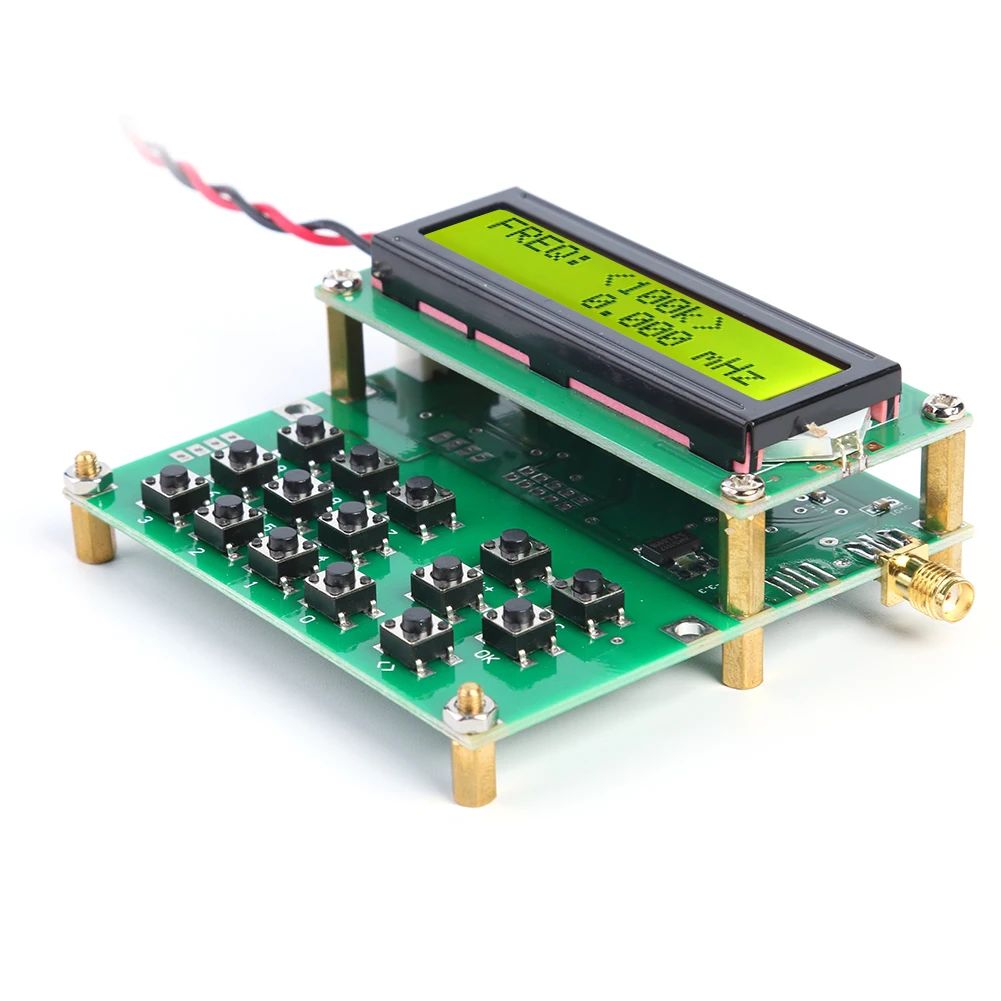

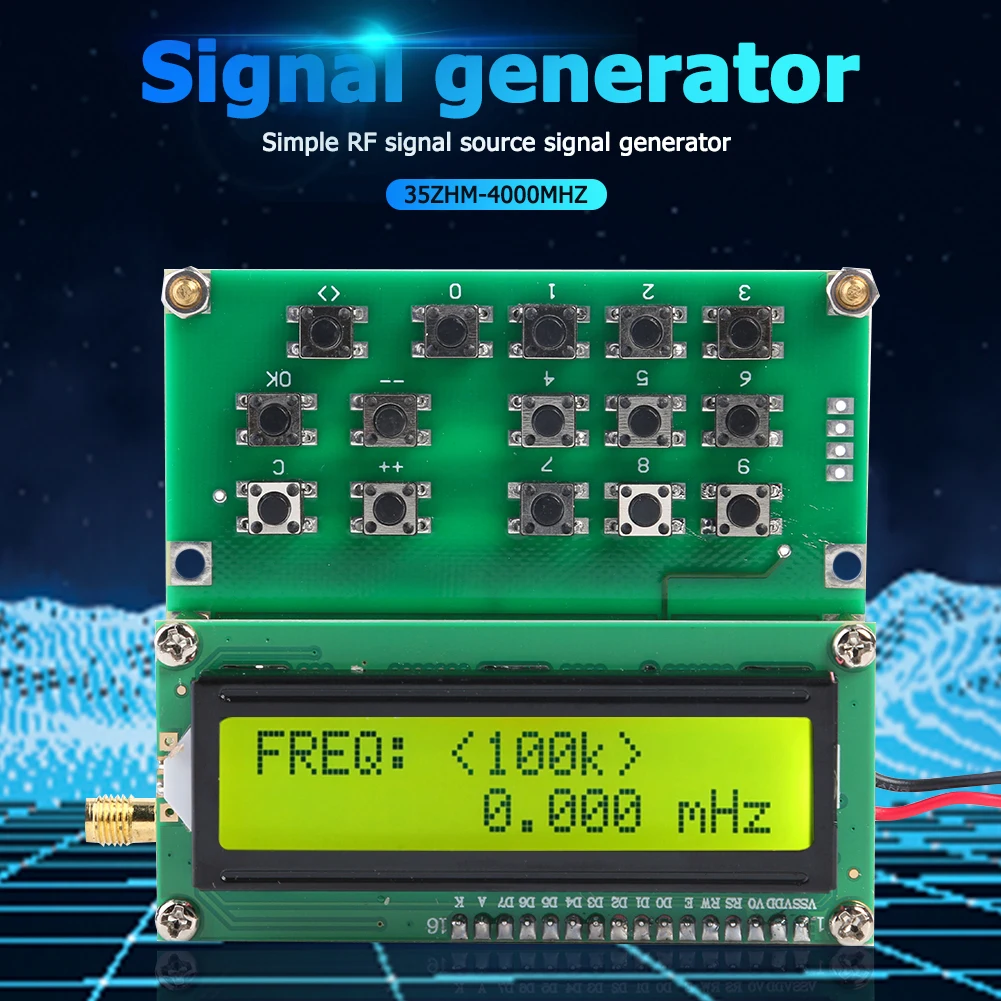

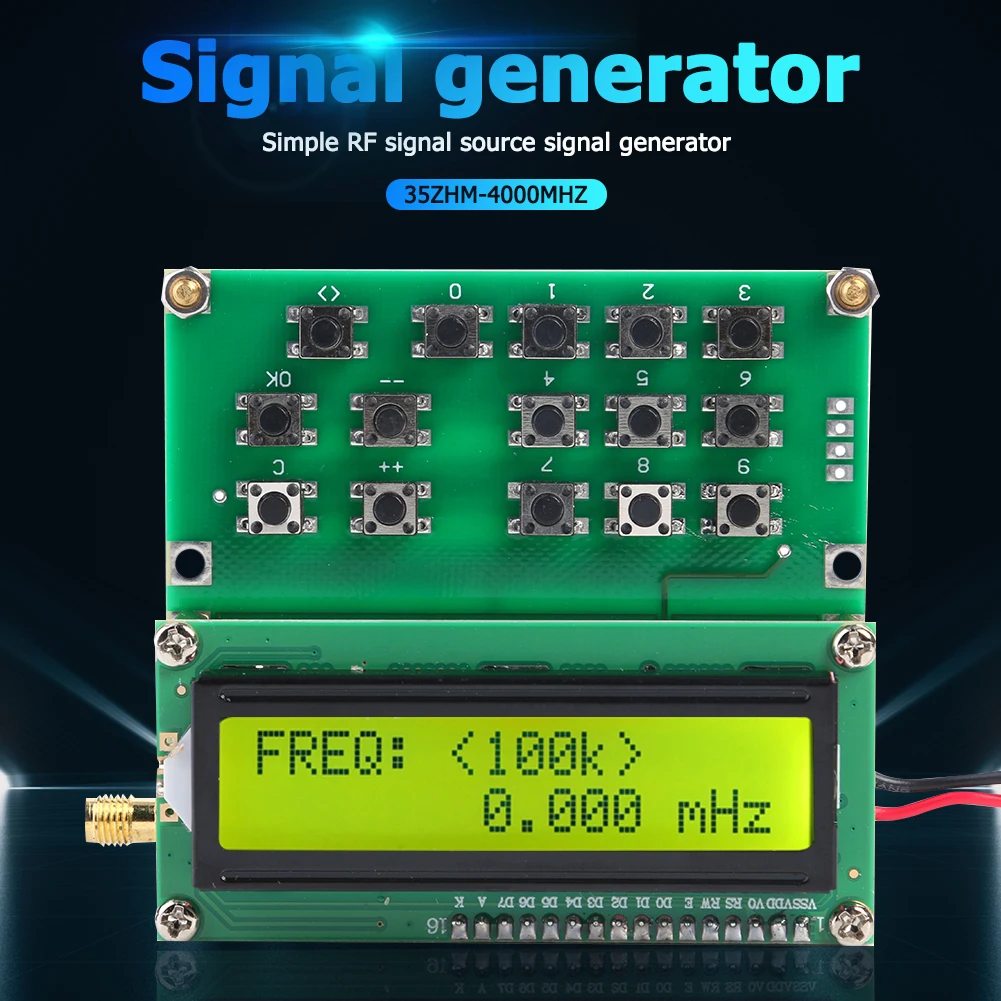

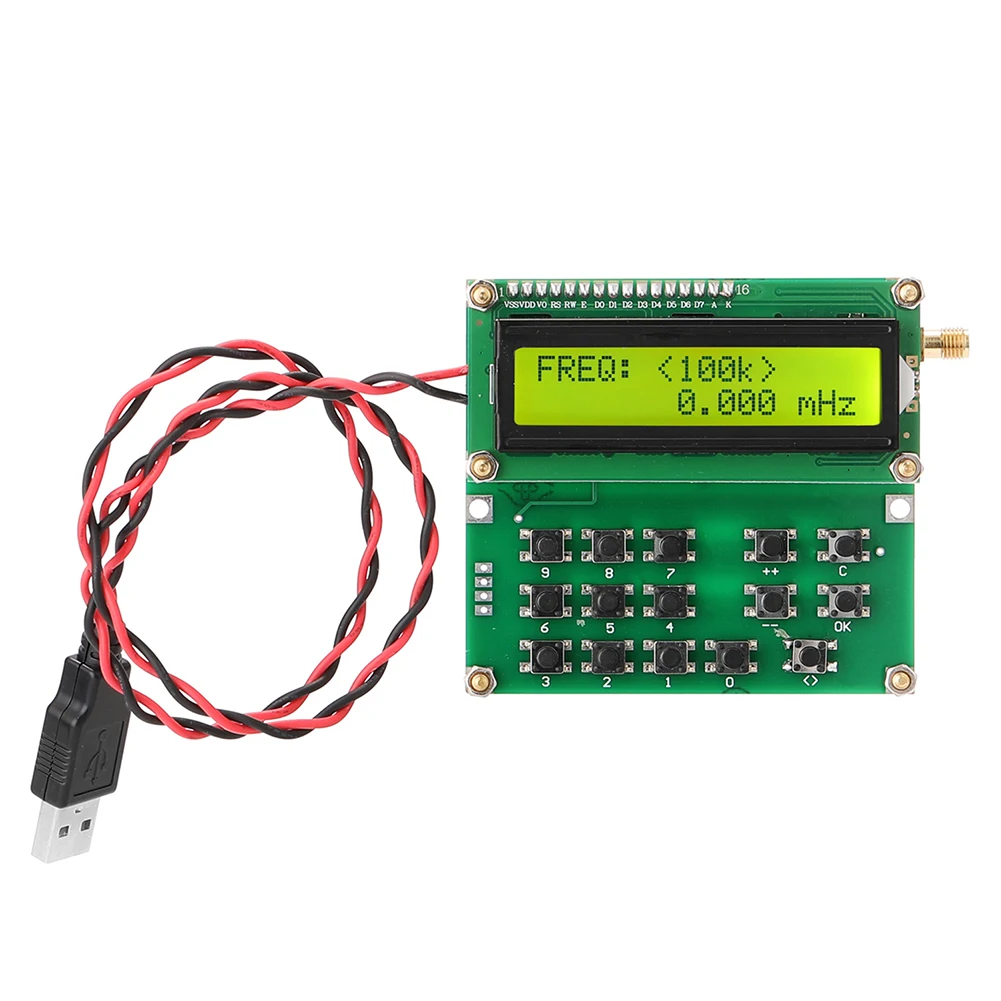

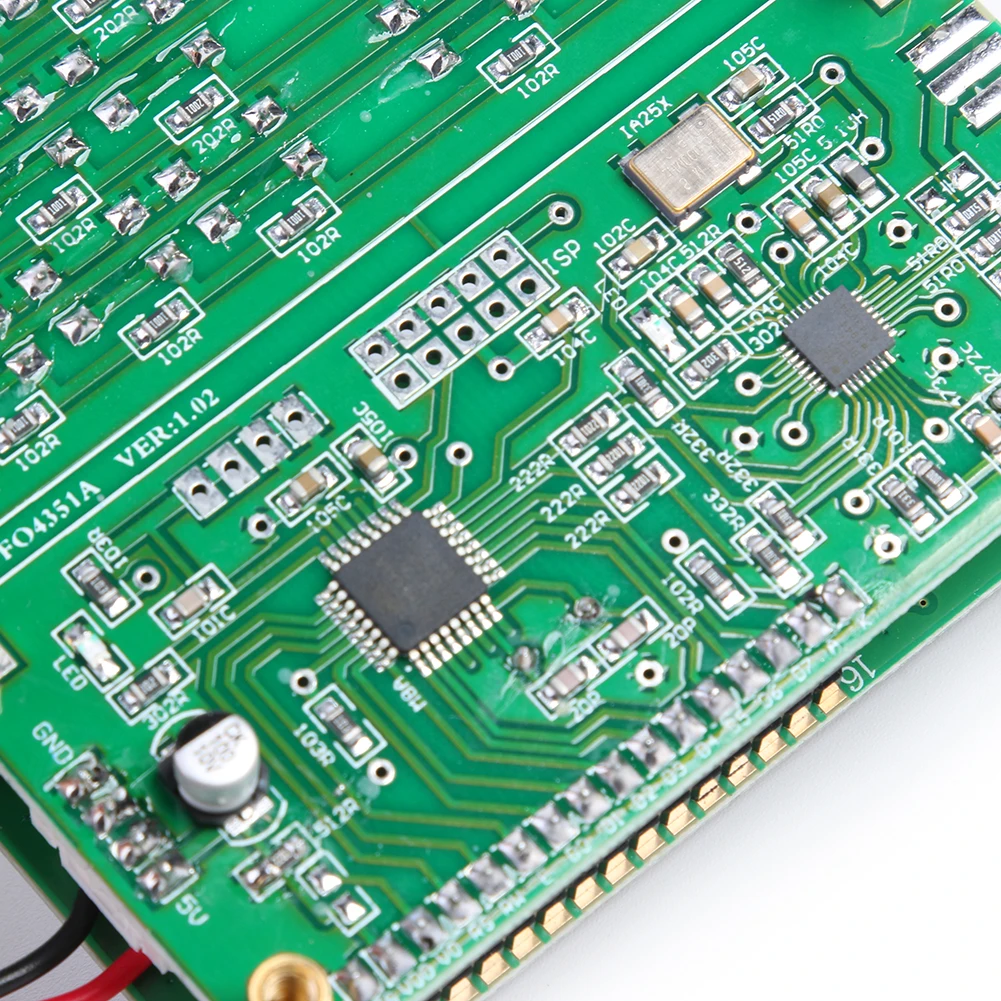

ADF4351 цифровой ЖК-дисплей Источник радиочастотного сигнала VFO генератор сигналов переменной частоты от 35 МГц до 4000 МГц USB DIY ИнструментыХарактеристика:Простой генератор радиочастотного сигнала.Основные компоненты: avr mega8 микроконтроллер, экономически эффективным однокристальный широко применяется для m16 низкая версия, периферийных АЦП имеет 2,56 V Регулятор источника, это недоступно для других микроконтроллеров среднего диапазона.Adf4351, традиционная высокоскоростная бистабильная схема VCO + PLL + 6 (за исключением 2 схем, D триггера).35-2200 МГц получено частотным делением. После формы амплитуда фундаментальной волны не сильно меняется. Это для высокой частоты.DDS трудно достичь в полной полосе пропускания. (после разделения сигнала она должна быть прямоугольной волной, а амплитуда становится уровнем триггера).Этот продукт использует микрокомпьютер с одним чипом в качестве ядра, что значительно упрощает дизайн, сокращает время разработки, экономит затраты и является простым, надежным и практичным.Обеспечить источник сигнала для пути переменного тока устройства под испытанием, анализ амплитудных характеристик частоты пути переменного тока и обратите внимание на сопротивление устройства под испытанием.Спецификация:Основной материал: PCBЦвет: зеленыйМощность питающее напряжение: DC 4,5 V-5,5 V, пожалуйста, имейте в виду, что эта машина не имеет встроенный регулятор напряжения блока, не должен поставить более диапазон напряженияТок в режиме ожидания: < 25 мАТок излучения: < 150 мАВыходное сопротивление: 50 ОмДиапазон выходной частоты: 35 МГц-4000 МГцШаг выхода: 1 кГц-8 кГцВыходная мощность: -1dBm(W) на 150 МГц (тестовая мощность абсолютное значение) прибл. 1 мВтВес изделия: 85 гРазмер продукта: 80*75*30 мм/3,1*3,0 * 1.2inРазмер посылка: 145*130*35 мм/5,7*5,1 * 1.4inПримечание:Эта клавиатура работает с 15 кнопками ppt, 0 ~ 9 клавишами с цифрами, 10, «+» и «--» клавиши регулируют частоту использования, а также генерируют выходное поведение.Нажмите кнопку «+ +» или «--», чтобы добавить 1 кГц или потерять 1 кГц к примитивному выходу частоты. Нажмите и удерживайте кнопку «+ +» или «--» более 1 секунды, произойдет непрерывное или непрерывное снижение.Режим сканирования-1 кГц на 35 МГц ~ 138 МГц; 10 кГц на 138 МГц ~ 550 мгц; 100 кГц на 550 МГц ~ 4000 МГц.Чтобы завершить сканирование, просто нажмите кнопку «+ +»-«-» или кнопку «OK». Кнопка «ок»-это кнопка управления выходом. Нажмите, чтобы запустить, и нажмите еще раз, чтобы остановить передачу.Поведение запуска, вызванное «+ +» или «-», требует двух «ок», чтобы завершить поведение запуска. Этот продукт находится в верхней правой части дисплея, когда происходит выходное излучение.В углу появится кнопка «>», кнопка «C» прекратит излучение и частота будет нулевой.Примечание:1. Возможны незначительные отклонения в размере из-за ручного измерения, различных методов измерения и инструментов.2. Изображение может не отражать фактический цвет изделия из-за различных фотографирования светильник, угол и дисплей монитора.

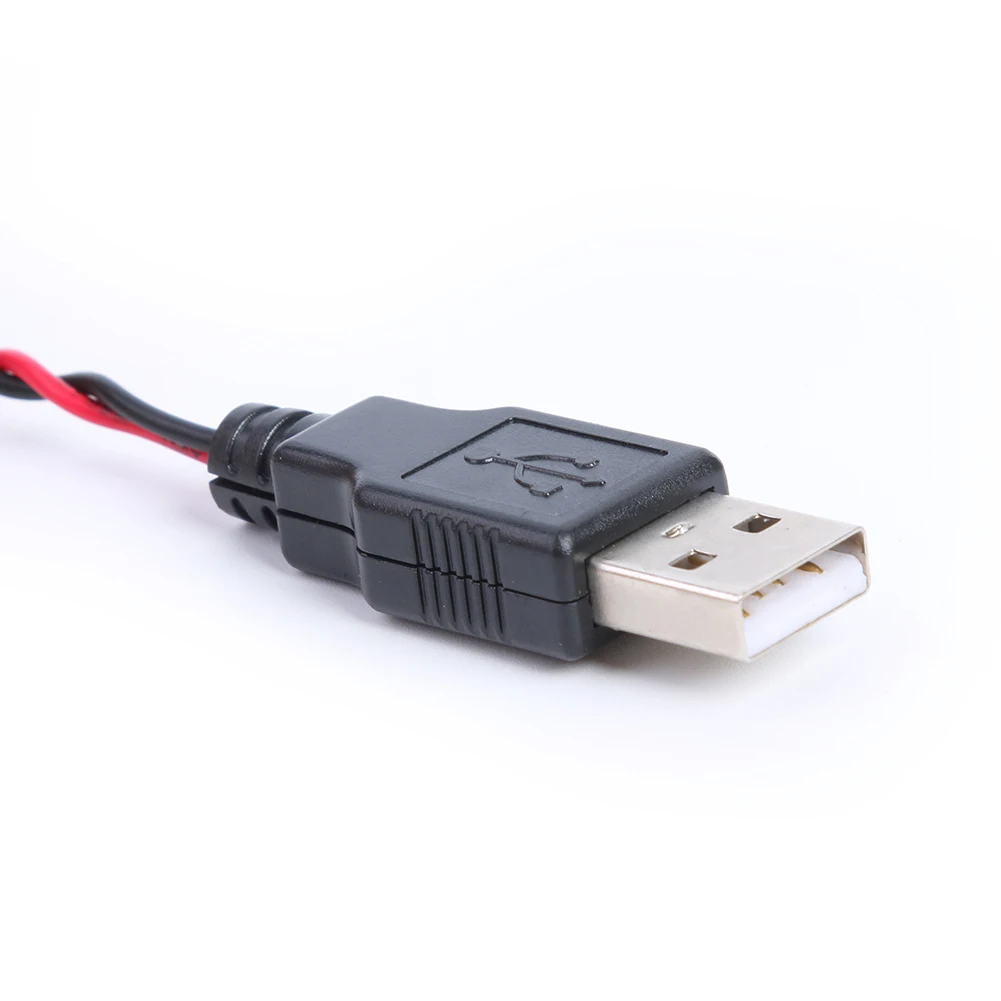

1 X генератор сигналов
