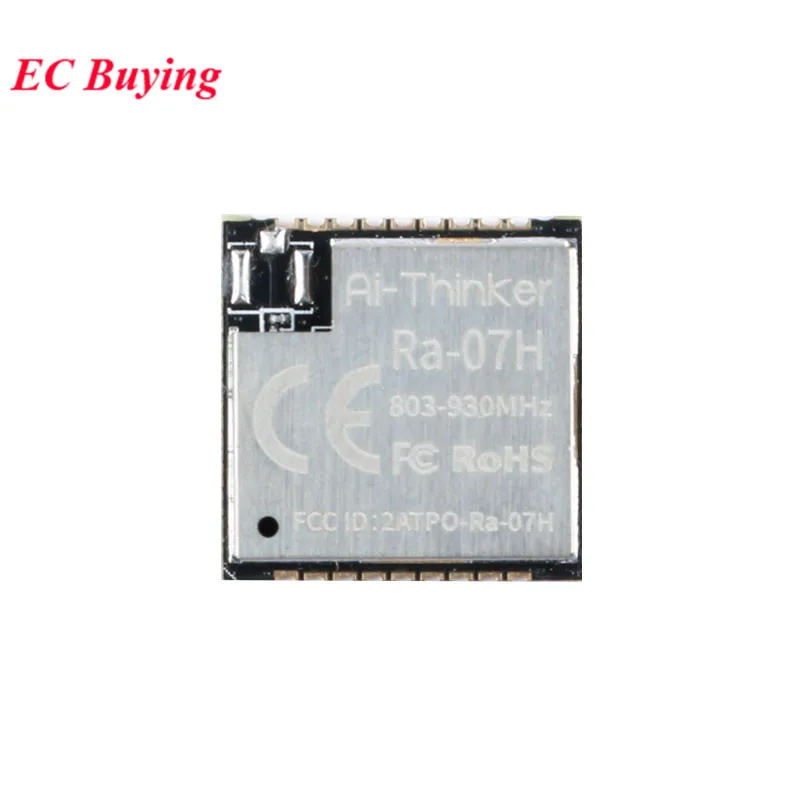

Ra-07 Ra-07H WIFI беспроводной модуль LoRaWAN низкая мощность LoRa RF модуль ASR6501 868 МГц 3,3 В SMD18 UART GPIO I2C IIC PWM ADC SWD
Этот модуль представляет собой модуль LoRaWAN, который поддерживает дальнюю связь, сверхнизкое энергопотребление, высокую чувствительность и высокую производительность. Чип ASR6501 модуля интегрирует LoRa радио приемопередатчик, LoRa модем и 32-разрядный процессор RISC MCU. MCU использует сердечник ARM Cortex M0 +, рабочая частота 48 МГц. Диапазон рабочих частот ASR6501 может поддерживать непрерывное покрытие от 150 кмгц до 960 МГц; Поддерживает модуляция LoRa и (G)FSK модуляции. ASR6501 поддерживает сверхвысокую чувствительность и мощность передачи.
Параметр:

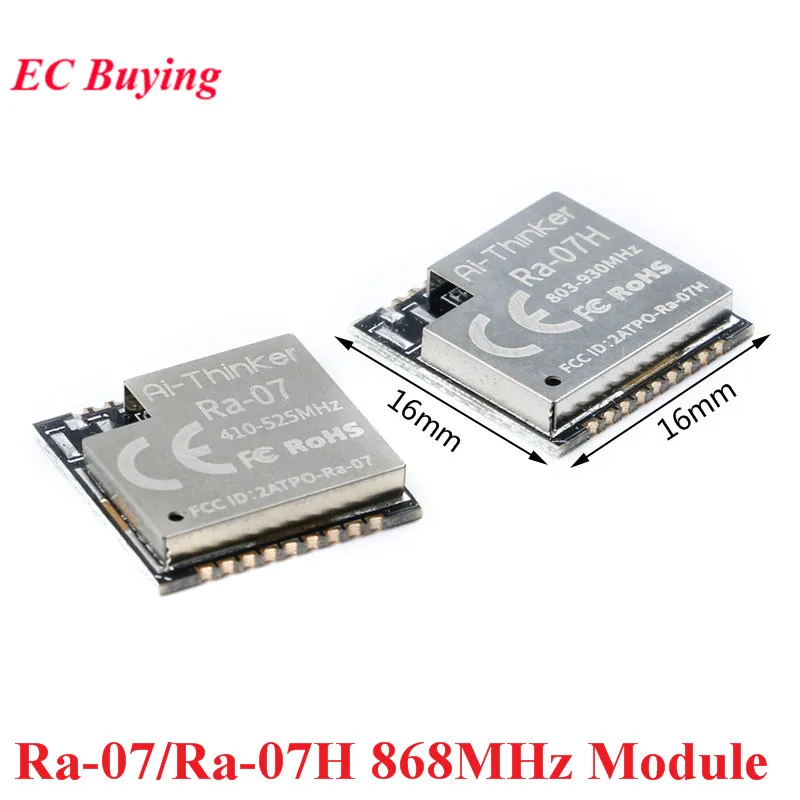

Модель модуля: Ra-07/Ra-07H

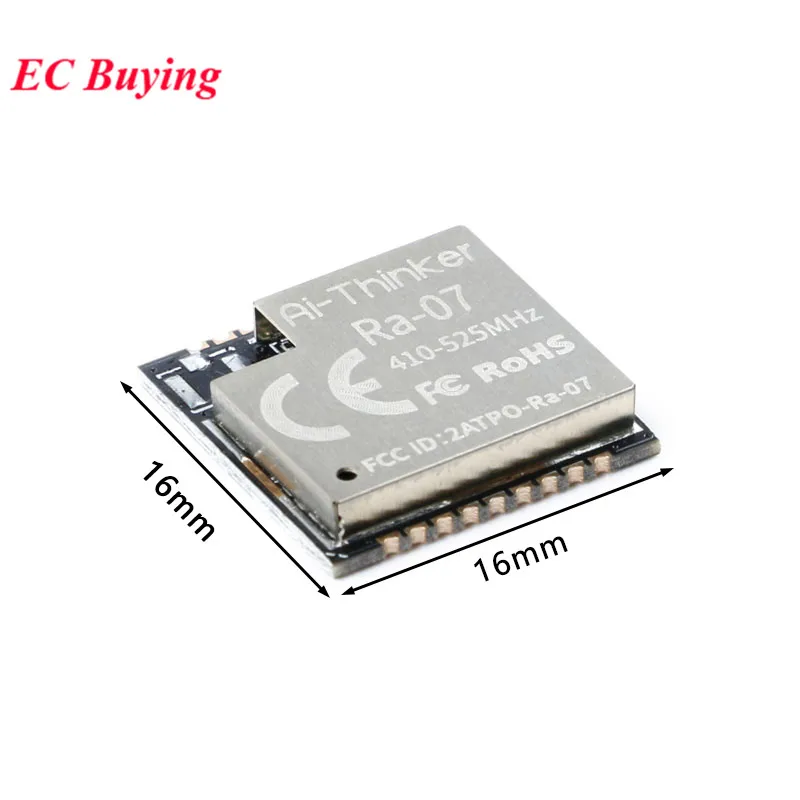

Посылка: SMD18
Антенна: штамп отверстие колодки/IPEX терминал
Частотный диапазон:

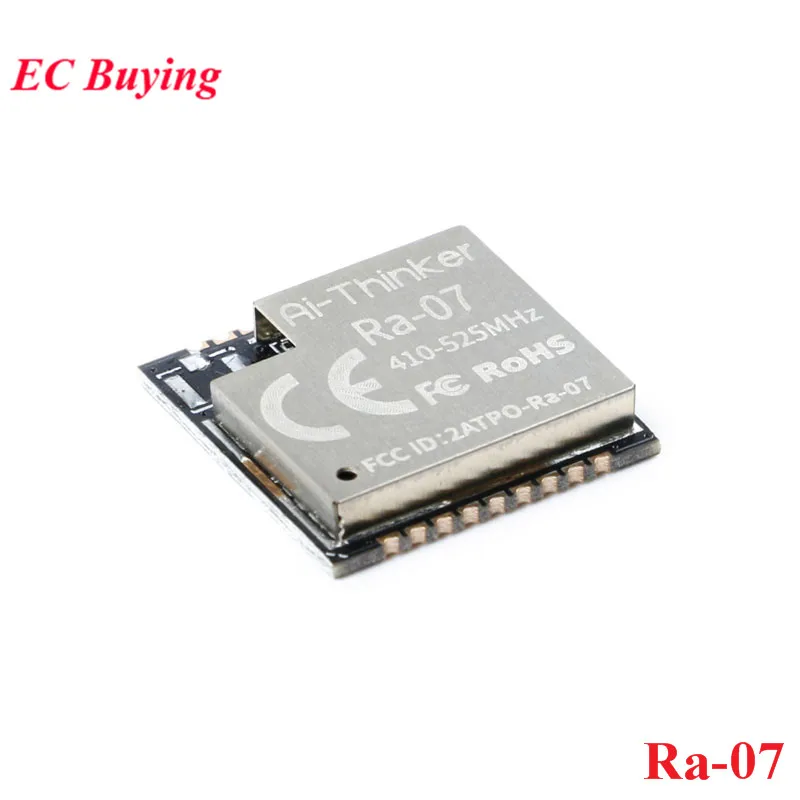

Ra-07: 410 МГц ~ 525 МГц (по умолчанию)
Ra-07H: 803 МГц ~ 930 МГц (по умолчанию)
Мощность передачи: 19 дБм ± 1
Степень приема ft: -136dBm ± 1
Интерфейс: UART/GPIO/PWM/SWD/ADC/I2C
Мощность Напряжение питания: 3,3 v

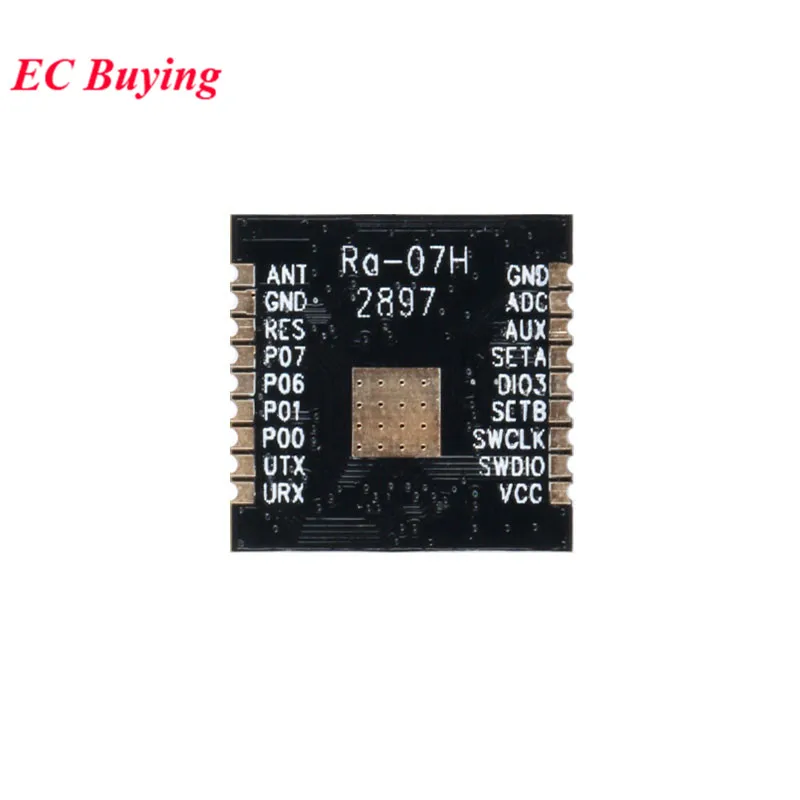

GND: наземный
ADC: вход ADC pin
AUX: MCU GPIO pin
SETA: MCU GPIO pin
DIO3: многофункциональное цифровое внешнее напряжение ввода/вывода TCXO32M не может использоваться в качестве внешнего GPIO pin
SETB: MCU GPIO pin
SWCLK: SWD clock pin
SWDIO: SWD data pin
VCC: мощность
URX: UART RX pin
UTX: UART TX pin
PO0: GPIO pin
PO1: GPIO pin
PO6: GPIO pin
PO7: GPIO pin
RES: сброс pin
GND: наземный
Муравей: антенна
