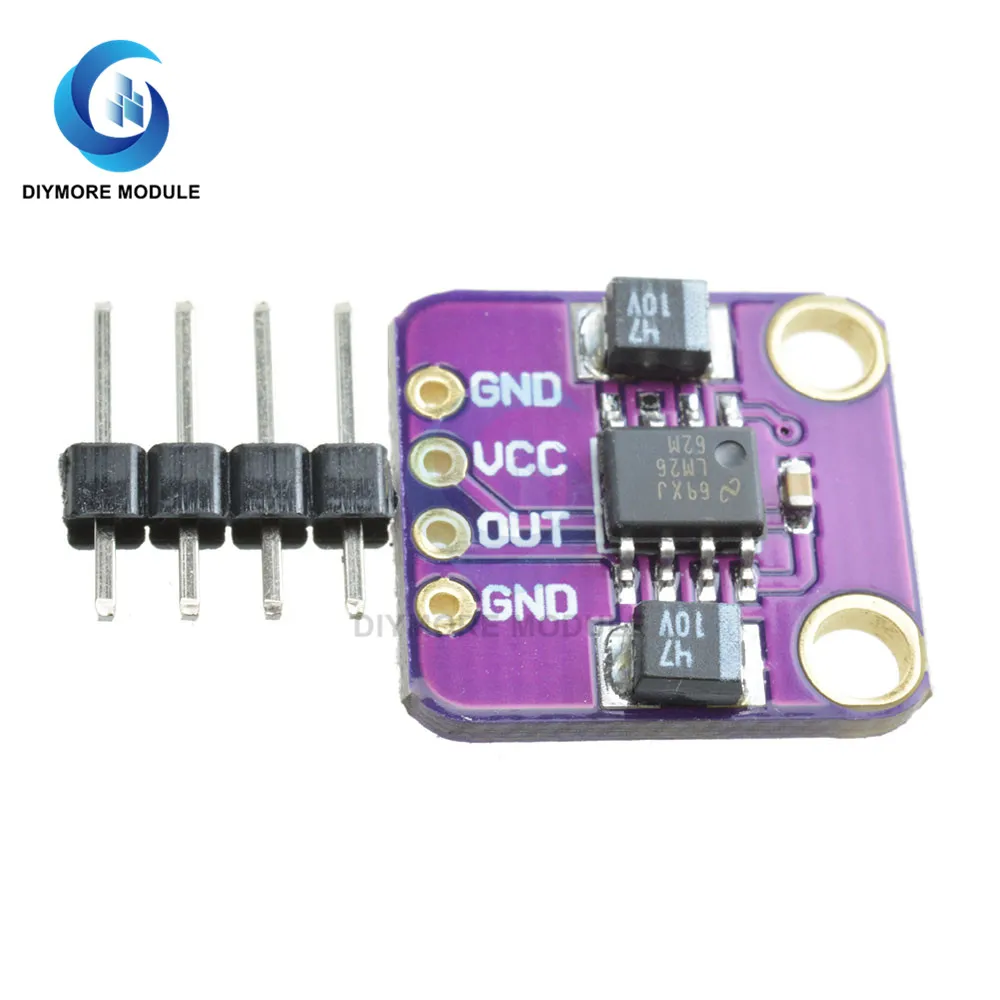

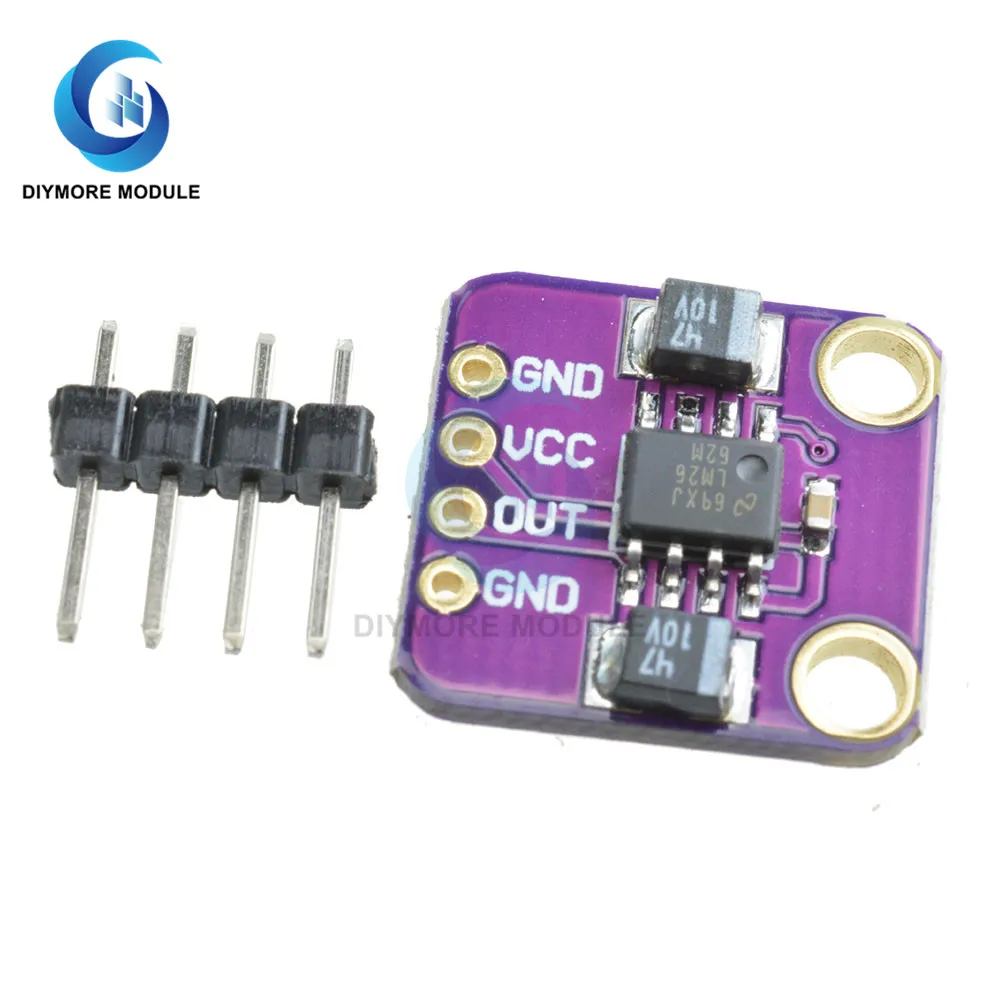

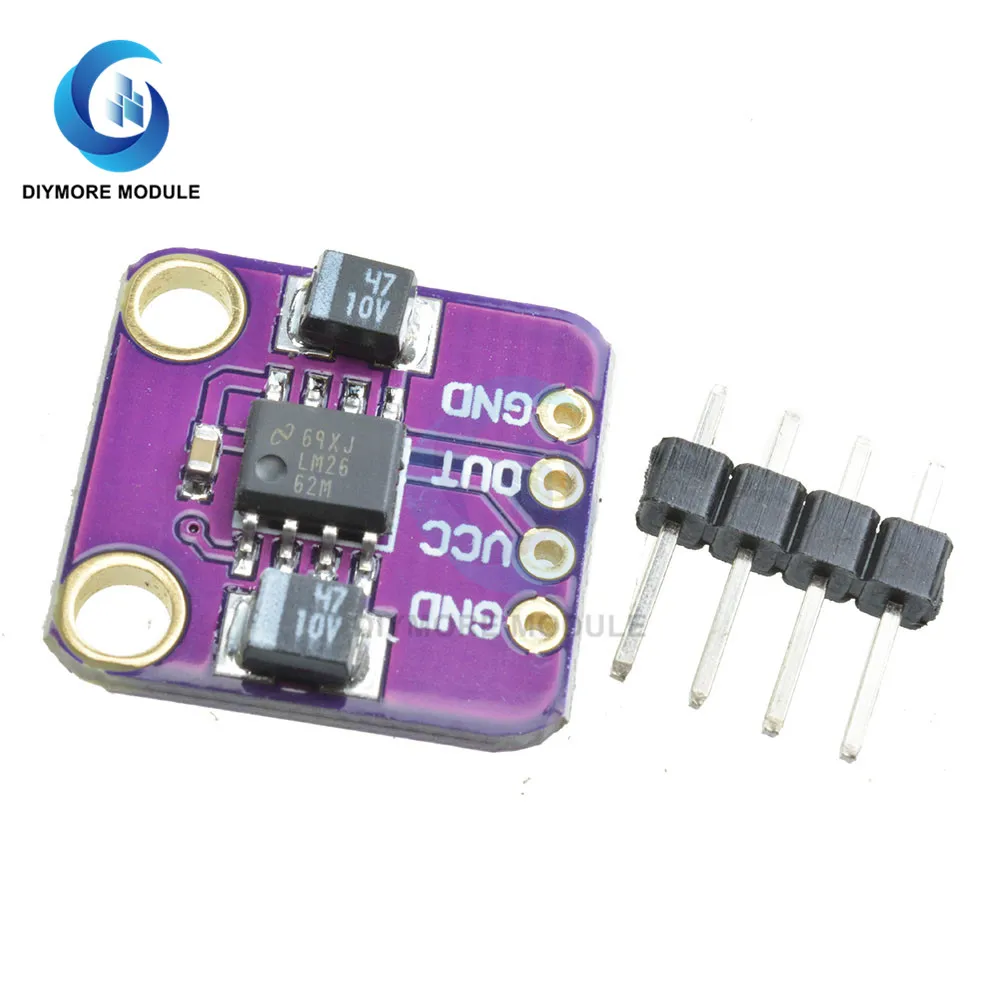

LM2662 CMOS заряд-насос Модуль преобразователя Напряжения 1,5-5,5 В положительный и отрицательный инвертирование для системы с питанием от аккумулятора/удвоитель напряжения
Меры предосторожности:1. Выходное сопротивление зарядного насоса не регулируется, так как выходной ток увеличивается, напряжение постепенно уменьшается, это нормальное явление, обязательно знайте!2. Не меняйте полярность входа и вывода, так как это может повредить модуль!3. Входное напряжение не должно превышать предела. Модель LM2662 максимум 5,5 В, в противном случае выгорает!Выбор модуля:Модель LM2662: теоретический ток 1,5 мА, фактический Максимальный выходной ток до 5,5 мА, входное напряжение-в. С выбором частоты и выбором низкого входа.Модуль полярности разворота зарядного насоса адаптирован для создания отрицательного опорного напряжения, отрицательного источника питания операционного усилителя и других приложений с низким током.

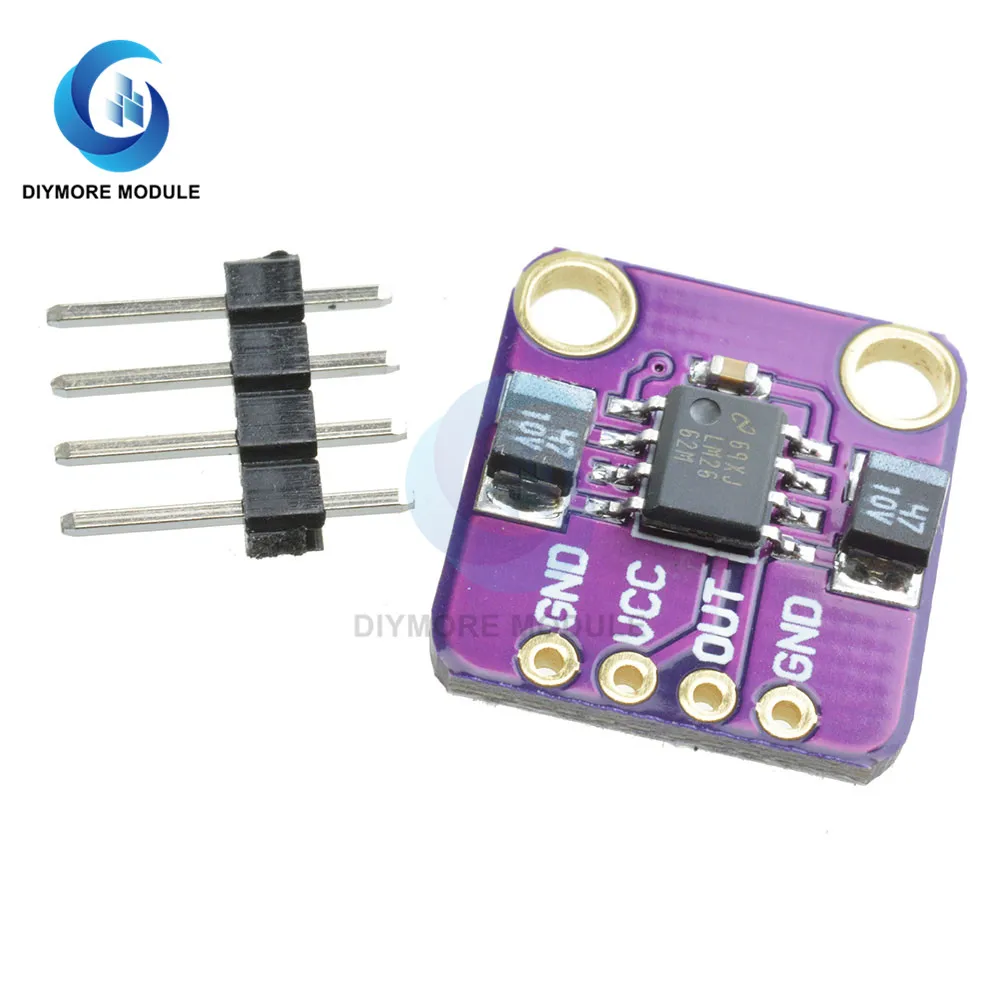

Определение контакта:V +: Положительное входное напряжение;V-: Выходная клемма отрицательного напряжения;GND: заземление.

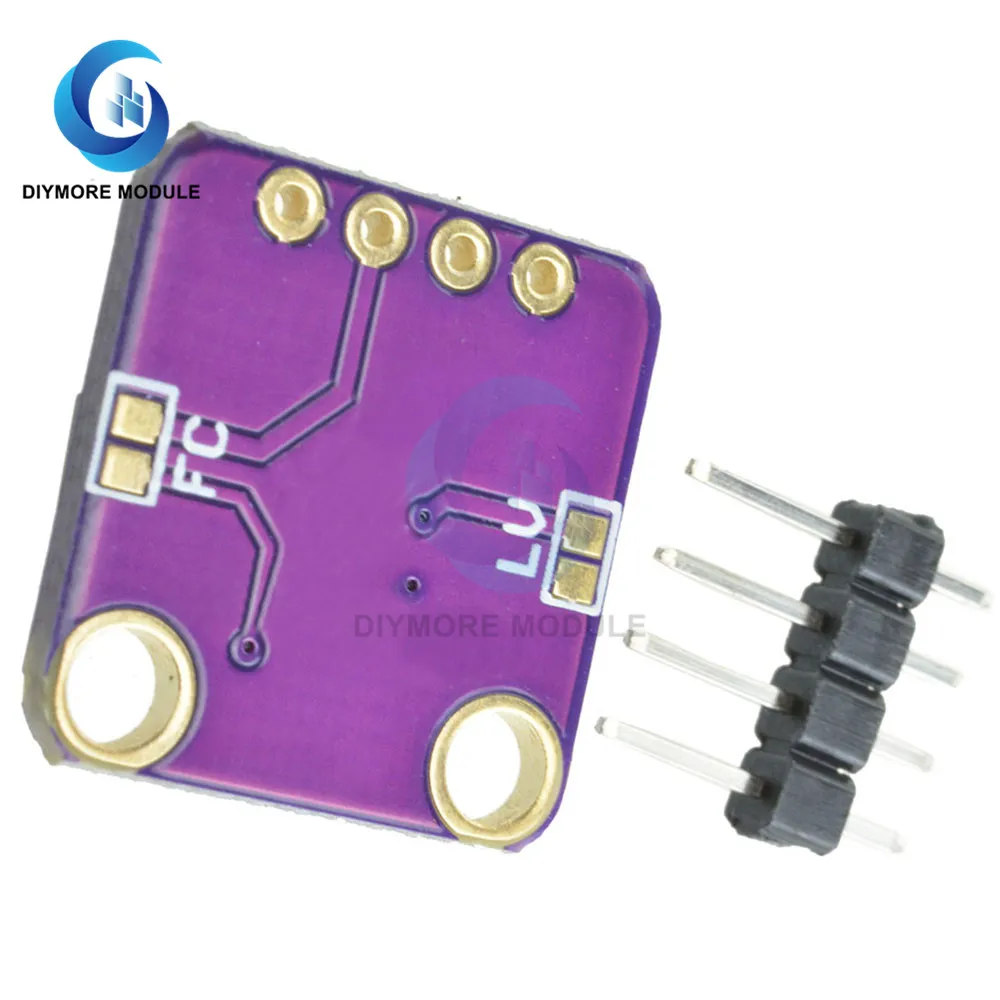

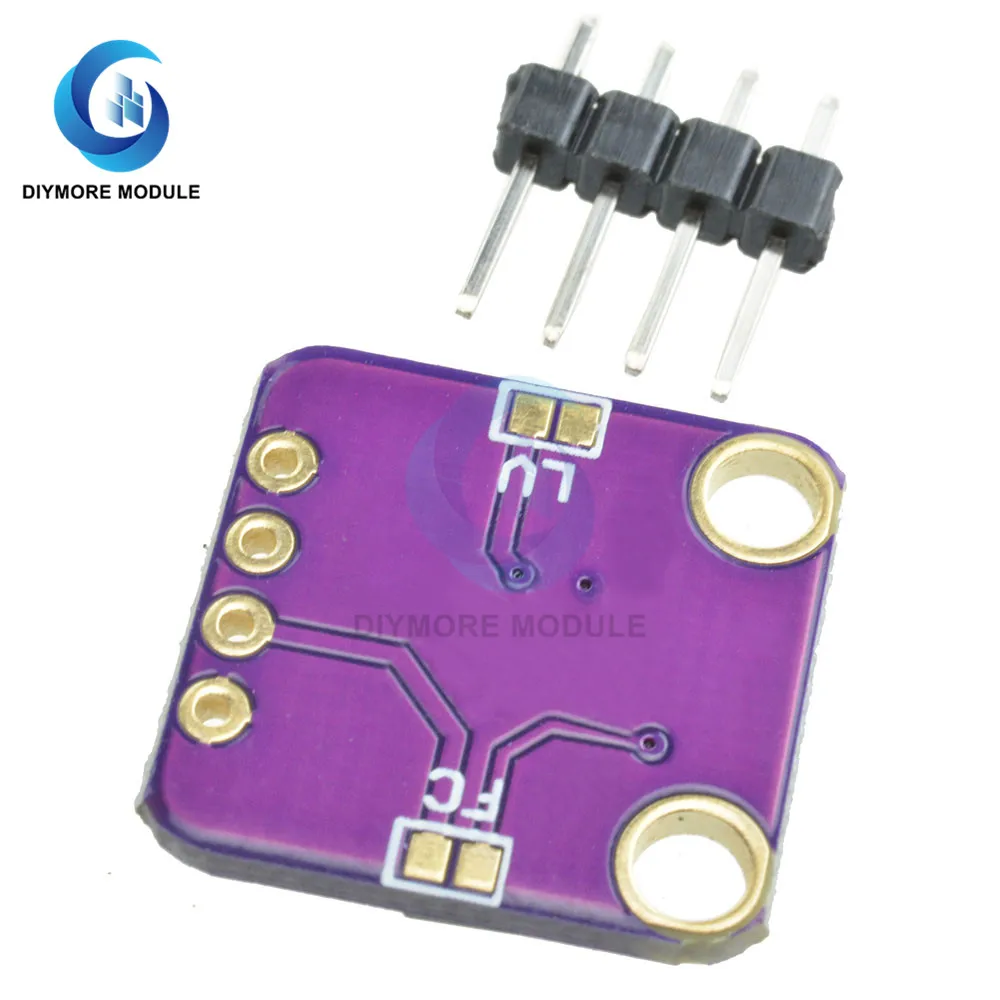

Знак FC:
Клемма выбора частоты LM2662, короткое замыкание 150 кГц, отключение 20 кГц (ICL7660 недопустимо), настоятельно рекомендуется короткое FC, сверхнизкая пульсация.Логотип LV: клемма низкого выбора, входное напряжение менее 3,5 в при коротком замыкании может улучшить выходную производительность.См. Основную схему подключения. Частота колебаний может изменять направление LM2662, чтобы уменьшить помехи в цепи!
Посылка:1 x LM2662 CMOS зарядный насос Модуль преобразователя Напряжения
