Последнее обновление: 20.09.2024

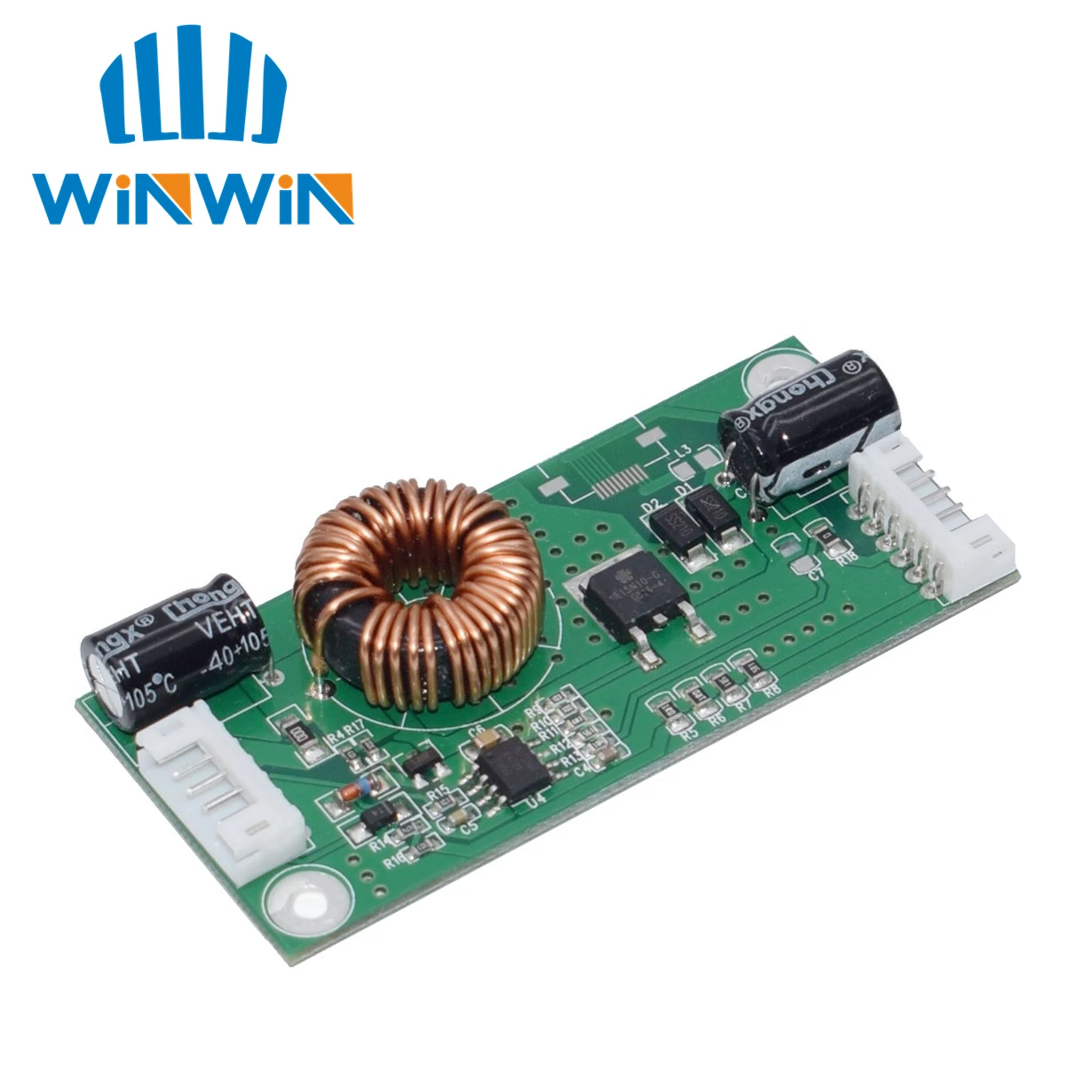

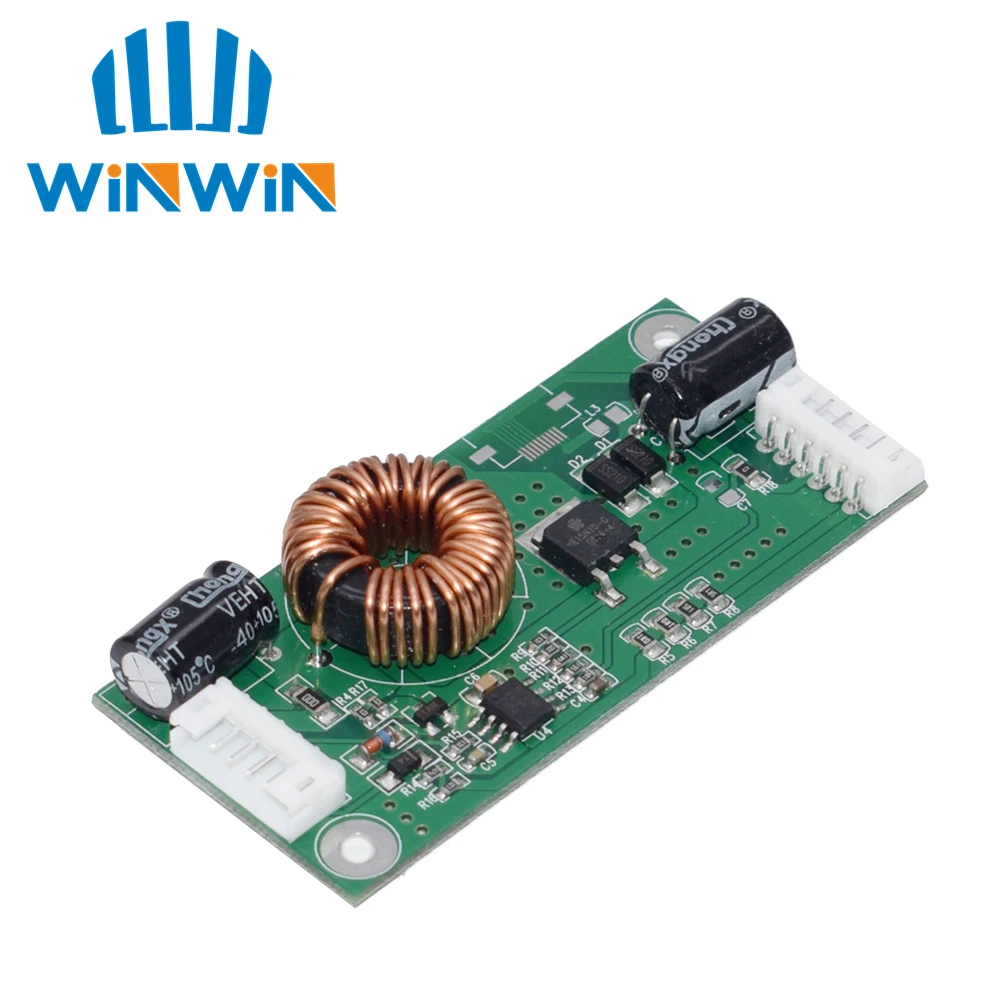

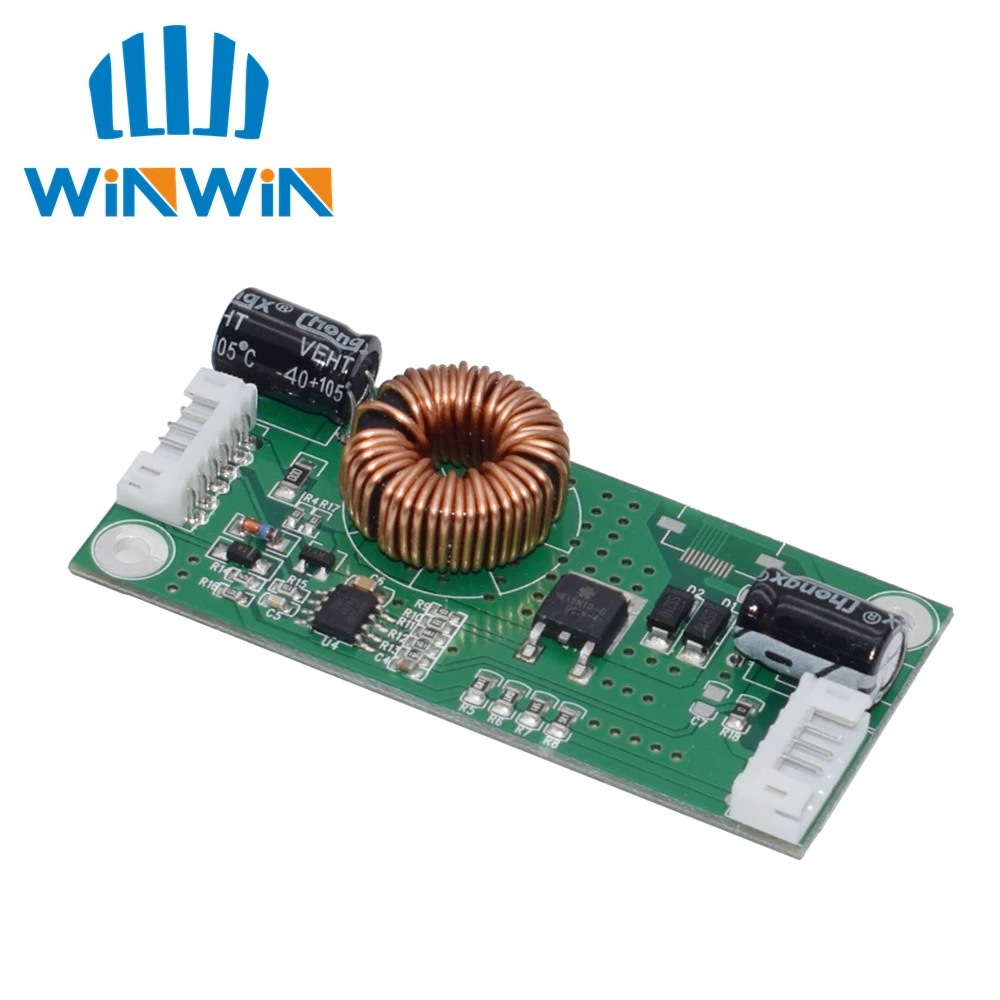

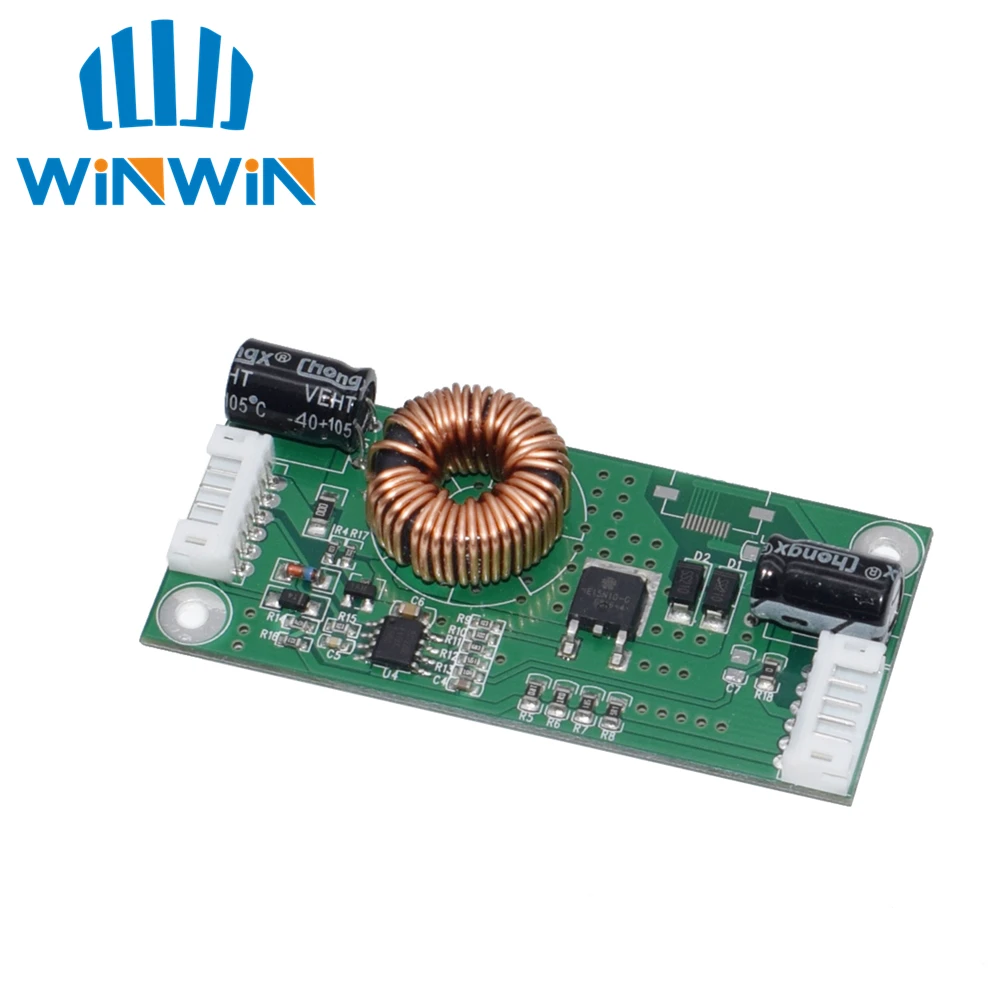

Описание:Плата драйвера для светодиодной подсветки 1,14-37 дюймов2. Ускорение структуры, эффективность преобразования достигла более 92%3. Низкий нагрев прибора, стабильность, имеют более длительный срок службы4. Печатная плата маленькая, тонкая конструкция, погрешность управления током в пределах ± 5%5. Этот продукт представляет собой панель постоянного тока, напряжение автоматически адаптируется
Характеристики:

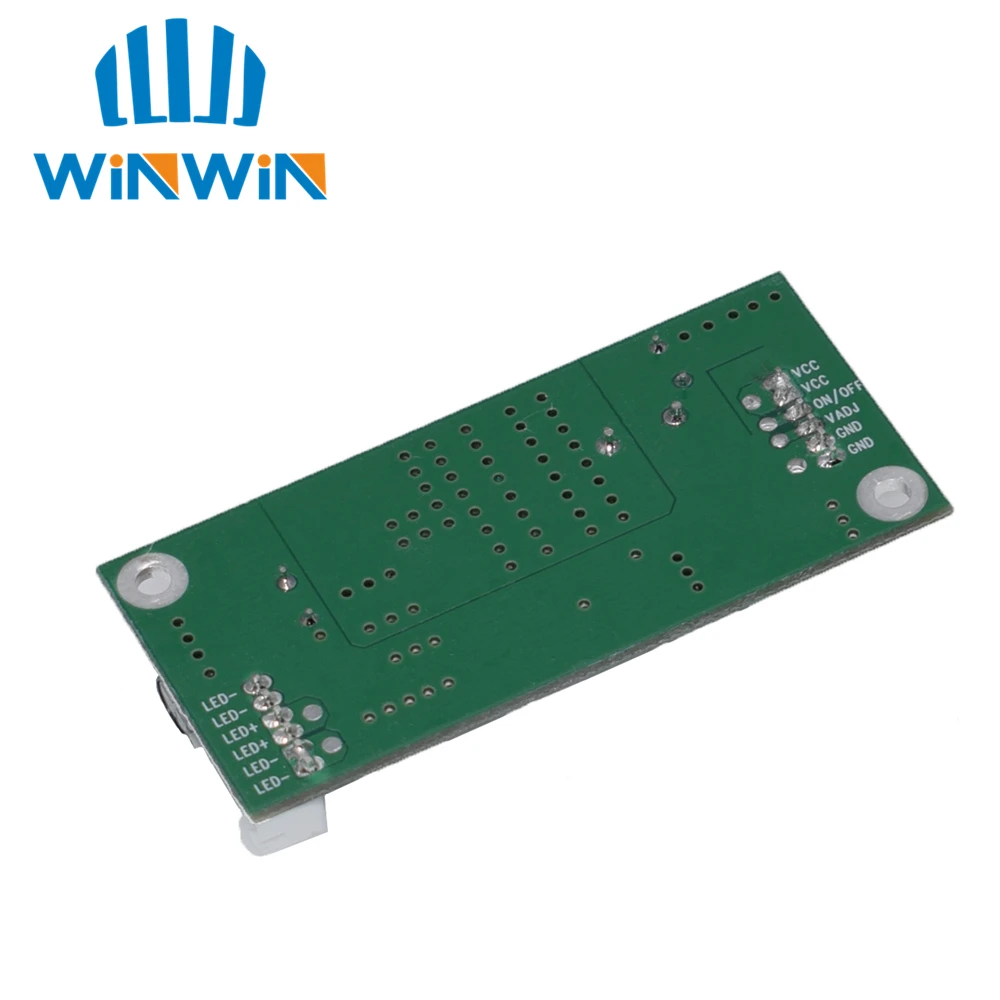

Общий электронный символический код подсветки:
VCC: положительное напряжение питания, напряжение питания цепи (напряжение обычно составляет 12 В или 24 В)
Вкл/Выкл, ВКЛ, EN,ON_BL: вывод сигнала переключателя
ШИМ, Дим, вдай, BL-PWM: Регулировка яркости
GND: заземление (отрицательный электрод)
Светодиодный: положительный электрод светильник излучающего диода (лампы)
Светодиодный: отрицательный электрод светильник излучающего диода (лампы)
Температура подъема контролируется примерно на 25 градусов (температура подъема = температура поверхности устройства-температура окружающей среды)
Предельные параметры:
Когда на вход 24 В: выход = выход 75 в Iout = максимум 720 мА или 60 Вт
Когда на вход 12 В: выход = выход 75 в Iout = максимум 400 мА или 30 Вт
Вы можете использовать блок питания 12 В для снижения затрат на систему
Теплый наконечник
Ограничительный параметр относится к максимальной емкости при использовании продукта. На самом деле, пожалуйста, под ограничительными параметрами, чтобы обеспечить надежность продукта при использовании.

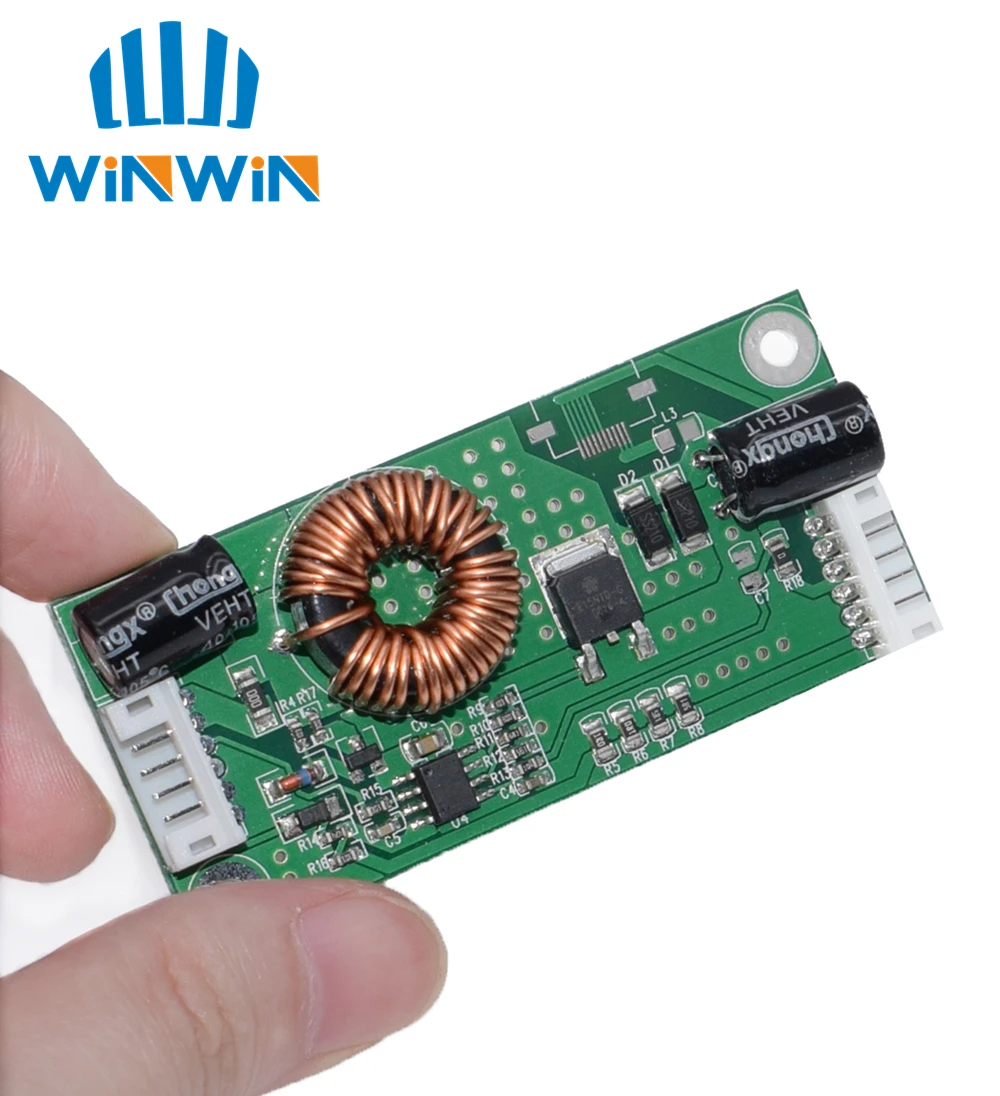

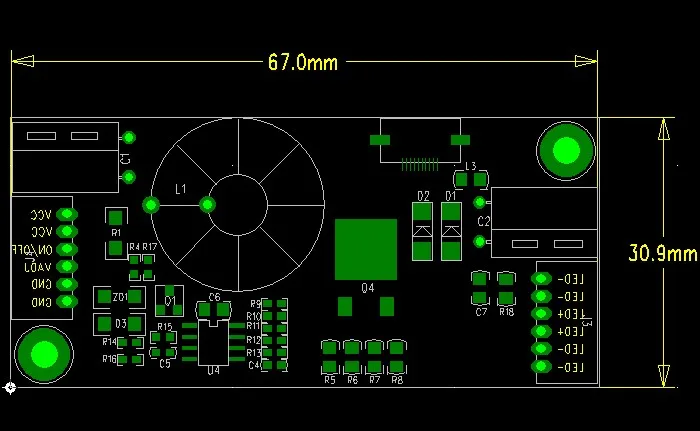

Размер печатной платы: около 6,80*3,0 см/2,68 "* 1,18"
Примечание:Размер для измерения вручную, может быть погрешность от 0 до 2 см, это нормальное явление.И из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!Посылка входит:1 шт. * 14-37 дюймов плата драйвера светодиодной лампы повышающая подсветку ЖК-телевизора постоянного тока
