Описание:

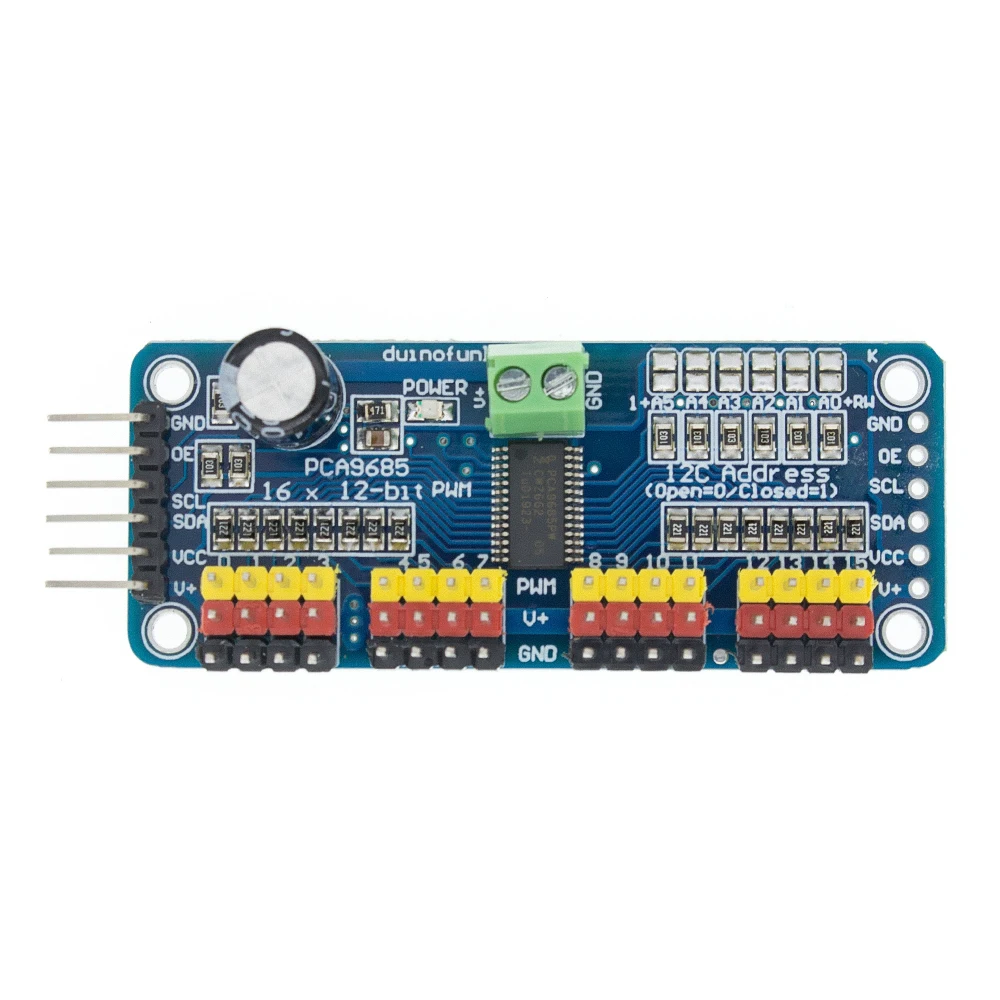

Хотите сделать ходунки hexapod? Возможно, вы изготавливаете произведение искусства из тонны движущихся частей, или вам нужно проехать тонну светодиодов с точным ШИМ-выходом. Ваш микроконтроллер имеет ограниченное количество выходов ШИМ, и вы окажетесь на исходе! Не с 16-канальным 12-битным ШИМ/сервоприводом Adafruit-интерфейсом I2C. С помощью этого pwm и серводвигателя вы можете управлять 16 свободными ШИМ-выходами всего с двумя контактами! Нужно запускать более 16 выходов ШИМ? Нет проблем. Соедините вместе до 62 этих красавиц для получения до 992 выходов ШИМ.

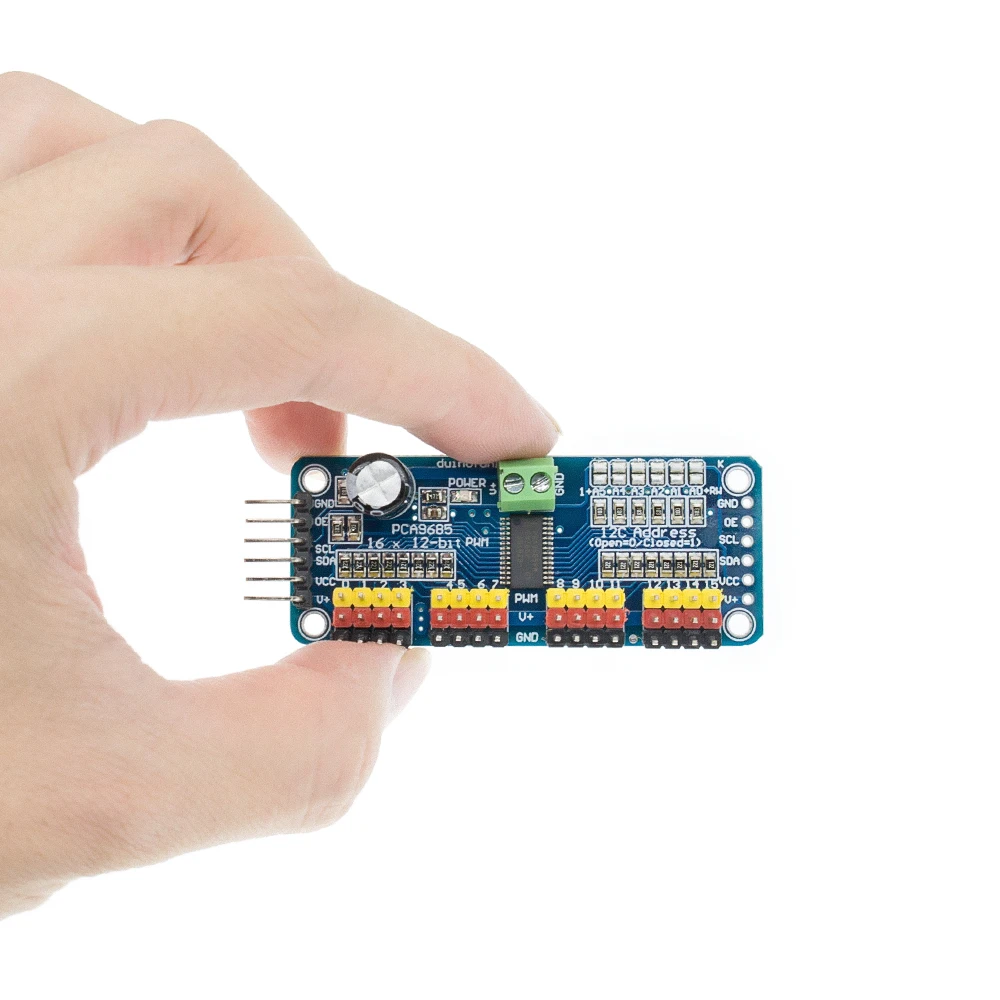

Особенности:Размеры (без заголовков или клеммной колодки) 2,5 "x 1" x 0,1 "(62,5 мм x 25,4 мм x 3 мм)
Вес (без заголовков или клеммной колодки): 5,5 г
Вес (с 3x4 заголовками и клеммной колодкой): 9 г
Эта плата/Чип использует 7-битный адрес I2C между 0x60-0x80, выбирается с помощью перемычек
Клеммная колодка для входа питания (или вы можете использовать боковые разрывы 0,1 дюйма)
Защита от обратной полярности на входе клеммной колодки
Зеленый светодисветодиодный с хорошим питанием
3-контактные разъемы в группах по 4 штуки, поэтому вы можете подключить сразу 16 сервоприводов (вилки сервопривода немного шире 0,1 дюйма, поэтому вы можете установить 4 рядом друг с другом на разъеме 0,1 дюйма
Конструкция с цепочкой
Место для размещения большого конденсатора на линии V + (в чехол вам нужен)
Резисторы серии 220 Ом на всех выходных линиях для их защиты и для того, чтобы сделать ведущие светодиоды банальными
Перемычки для 6 адресных контактов
I2c-controlled драйвер PWM со встроенными часами. В отличие от семейства TLC5940, вам не нужно постоянно отправлять сигнал, связывающий ваш микроконтроллер, он полностью свободно работает!
Соответствует 5 В, это означает, что вы можете управлять им с помощью микроконтроллера 3,3 В и при этом безопасно управлять выходами до 6 В (это хорошо, если вы хотите управлять белыми или синими светодиодами с прямым напряжением 3,4 +)
6 контактов для выбора адреса, чтобы вы могли подключить до 62 контактов к одной шине i2c, всего 992 выходов-это множество сервоприводов или светодиодов
Регулируемая Частота ШИМ до 1,6 кГц
12-битное разрешение для каждого выхода-для сервоприводов это означает разрешение около 4 МКС при частоте обновления 60 Гц
Настраиваемый выход с нажимным или открытым сливом
Выход включает контакт для быстрого отключения всех выходов
(1) плата привода, подключенная к Arduino:
Плата драйвер PWM использует метод I2C, поэтому к устройству Arduino можно подключить только четыре линии:
«Классический» Arduino pin-режим:
+ 5 В-> VCC
GND -> GND
Аналог 4 -> SDA
Аналог 5 -> SCL
Старый Мега контактный способ:
+ 5 В-> VCC
GND -> GND
Цифровой 20 -> SDA
Цифровой 21 -> SCL
R3 и позже Arduino pin метод (Uno, Mega и
Леонардо):
(На этих платах есть специальные контакты SDA и SCL)
+ 5 В-> VCC
GND -> GND
SDA -> SDA
SCL -> SCL
Контакт VCC предназначен только для источника питания микросхемы. Если вы хотите подключить сервопривод светодиодный светодиодные фонари, используйте источник питания V + pin, V + pin поддерживает источник питания 3,3 ~ 6 в (безопасное напряжение чипа 5 В). Рекомендуется подключать внешний источник питания через клемму источника питания.
(2) Деталь источника питания:
Большая часть рабочего напряжения сервопривода составляет 5 ~ 6 В, особенно в ряде рулевых устройств одновременно работающих, что требует источника питания высокой мощности. Если вы напрямую используете контакт Arduino 5 В для прямого питания сервопривода, могут возникнуть некоторые непредсказуемые проблемы, поэтому мы рекомендуем вам иметь подходящий внешний источник питания для платы привода.
(3) Подключите Сервопривод:
Большинство сервоприводов подключаются с помощью стандартных 3-проводных гнездовых штекеров, если соответствующий контакт находится на плате драйвера. (Провод заземления обычно черный или коричневый, сигнальная линия обычно желтая или белая)
(4) для платы водителя, назначенный Адрес:
Каждая плата каскада должна иметь уникальный адрес доступа. Исходный адрес I2C для каждой платы драйвера составляет 0 × 40, вы можете изменить верхний правый угол адреса перемычки I2C. Соедините перемычку с припоем, чтобы обозначить двоичное число «1».
