Характеристики:
Частотный диапазон 1,000 ~ 160 МГц
Точность частоты ± 1,0 ppm макс
Скорость старения ± 1,0 ppm/год макс
Диапазон температур хранения-40 ~ + 105 ℃
Стабильность частотной нагрузки ± 0,2ppm Макс, когда нагрузка колеблется ± 5%
Напряжение 5,0 V или 3,3 V
Стабильность напряжения частоты ± 0,2ppm Макс при колебании напряжения ± 5%
Фазовый шум 10 Гц: -70dBc / Hz 100 Гц: -100dBc / Hz
1 кГц: -130dBc / Hz 10 кГц: -140dBc / Hz
100 кГц: -145dBc/Гц
Ток подачи 10 мА макс
Выходной сигнал
Тип выходного номера частотный диапазон колебания статус выходного сигнала характеристики
Пиковая Синусоидальная волна 0 8,00 МГц ~ 40,00 МГц F: основная частота
Нагрузка: 10K/10pF
Выходной уровень: более 1 vp-p
Ток: 10 мА макс
TTL 1 1,00 МГц ~ 40,00 МГц F: Базовая частота нагрузки: до 10 низкой мощности TTL
"1" уровень: больше + 2.4VDC
"0" уровень: менее + 0.2VDC
Рабочий цикл: 40/60
Время подъема и падения: менее 6 нс
Ток: 20 мА макс
HCMOS 2 1,00 MHz ~ 40,00 MHz F: основная частота нагрузки: до 10 низкой мощности TTL
"1" уровень: больше + 4.5VDC
"0" уровень: менее + 0,5 В постоянного тока
Рабочий цикл: 40/60
Время подъема и падения: менее 6 нс
Ток: 20 мА макс
ACMOS 3 1,00 MHz ~ 40,00 MHz F: основная частота нагрузки: до 10 низкой мощности TTL
"1" уровень: больше + 4.5VDC
"0" уровень: менее + 0,5 В постоянного тока
Рабочий цикл: 40/60
Время подъема и падения: менее 6 нс
Ток: 20 мА макс
Параметры TCXO кристалла с температурной компенсацией следующие:
Напряжение питания: + 5Vdc +/- 5%
Сила тока: 20 мА (макс.)
Форма сигнала: TTL / CMOS
Рабочий цикл: 40/60%
Стабильность частоты и Темп: +/- 1ppm (-10 ~ + 60 C)
Фазовый шум: -125dBc / 1 кГц

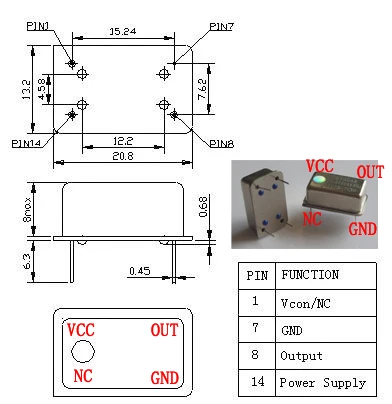

Посылка: 20,4x12,8x7,5 мм
Старение: +/- 2ppm/год
Примечание: спецификация упаковки1 шт.. Если вам нужны другие параметры, вы можете связаться со службой поддержки клиентов. Спасибо.
