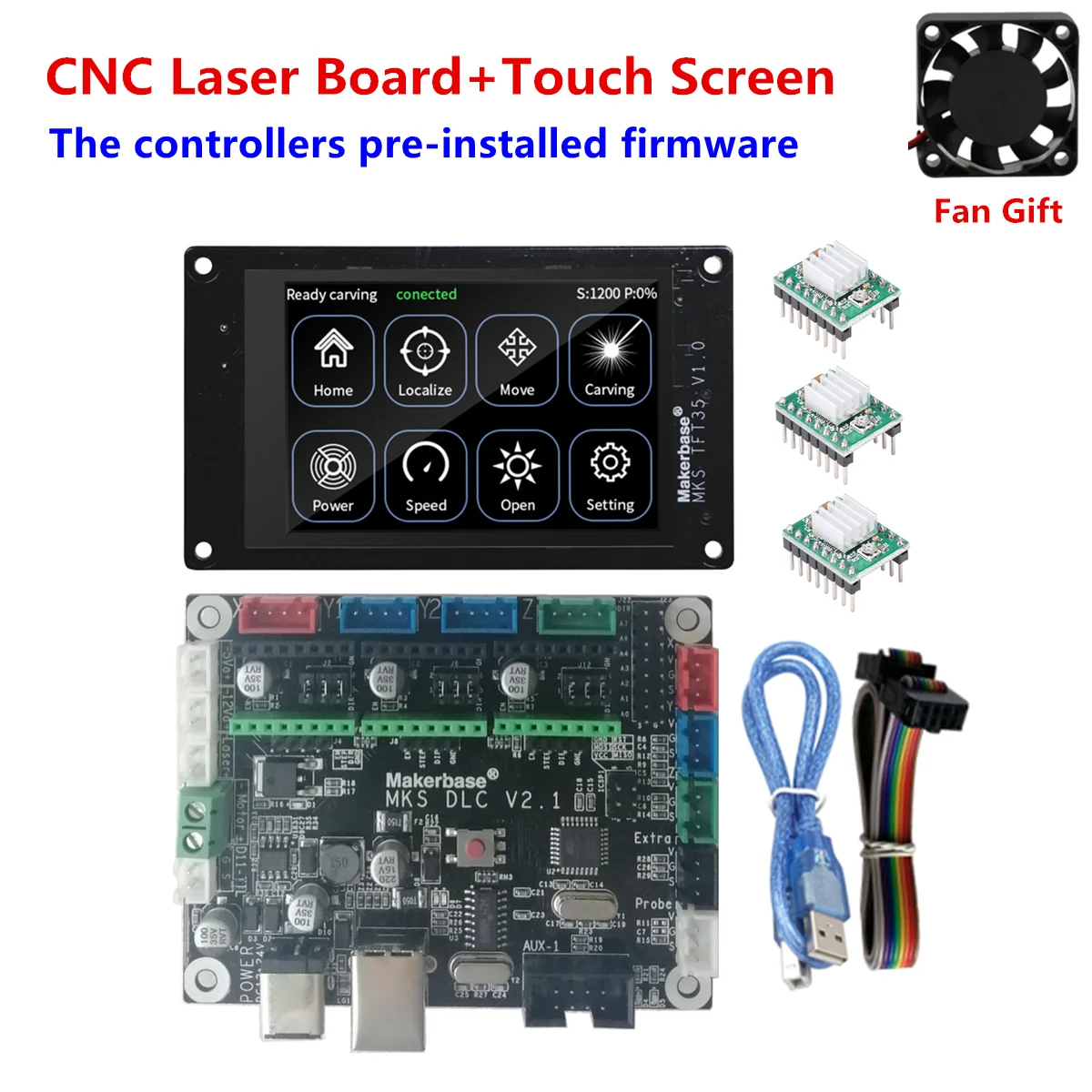

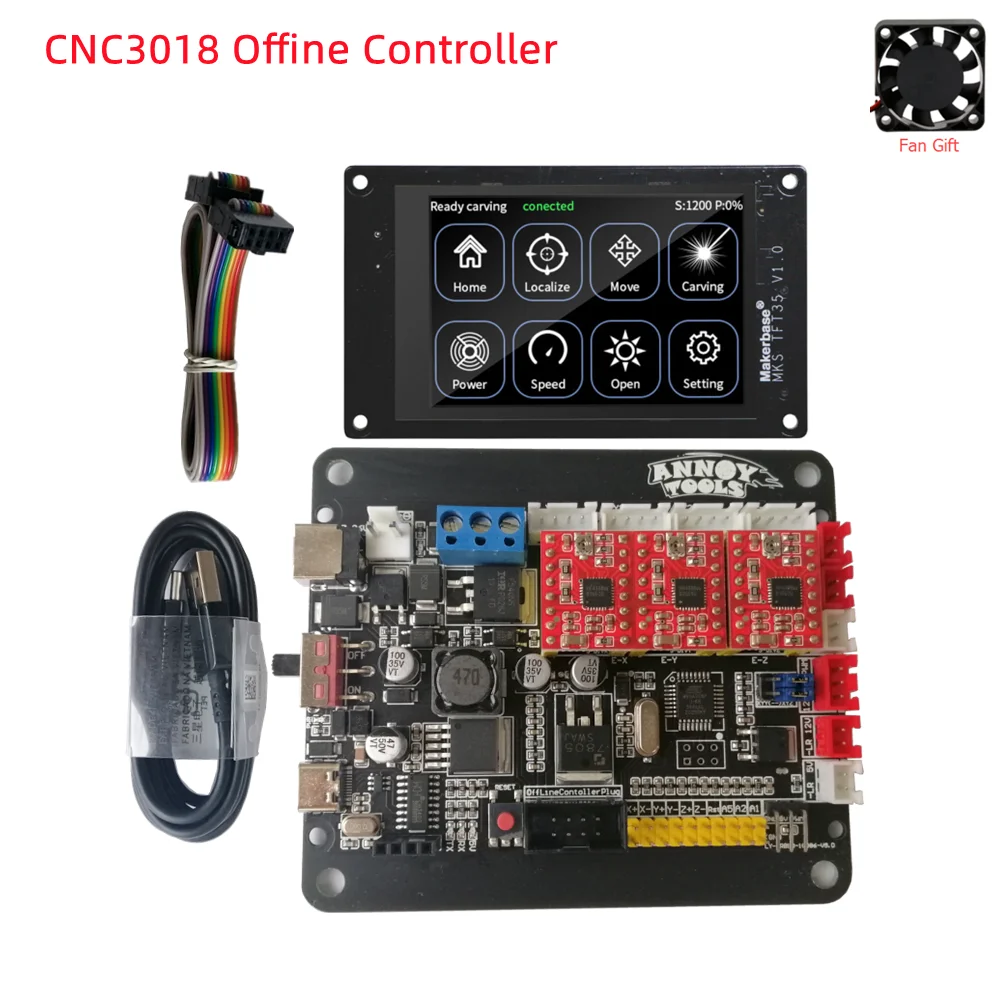

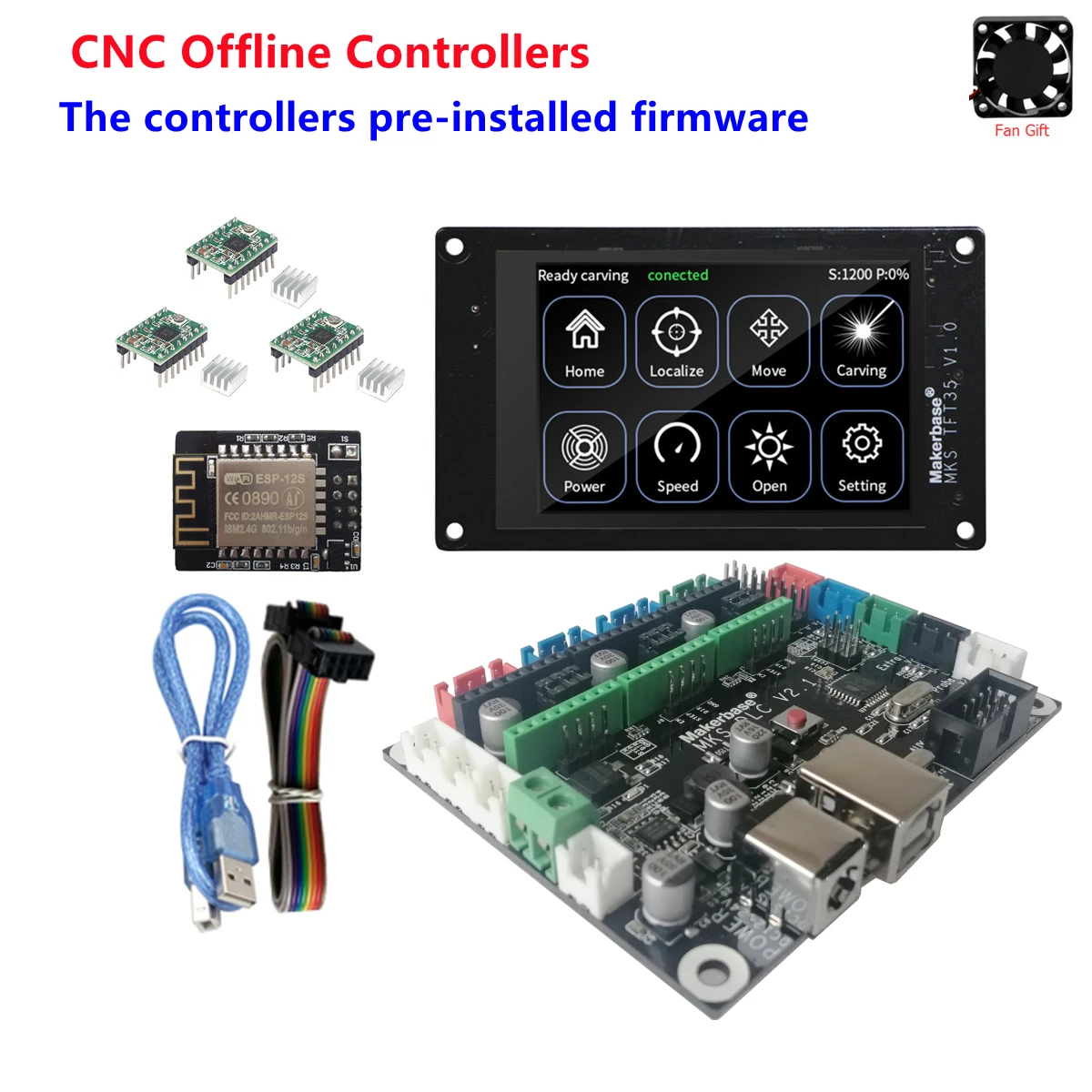

Плата управления GRBL TFT35 display MKS DLC v2 AnnoyTools CNC 3018 pro, обновленные детали, контроллер CRONOS, набор для станка с ЧПУ

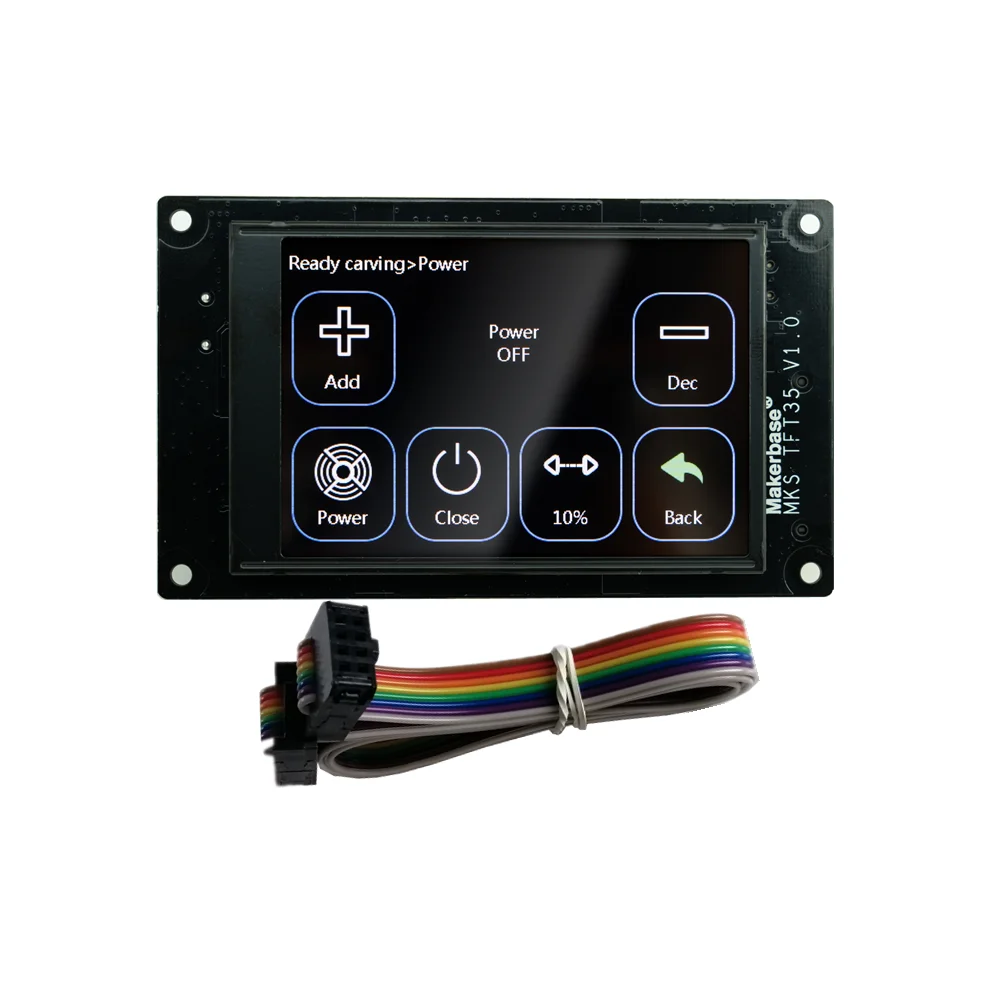

MKS TFT35 сенсорный экран

Проводка

Размеры

Как использовать

Загрузка и обновление прошивки https://github.com/Macrobase-tech/CNC-Firmware

1. Установите Xloader на ПК, загрузите GRBL прошивку на плату с ЧПУ. Выберите скорость передачи данных 115200.

2. Обновление прошивки дисплея

Выберите скорость передачи данных 115200 на TFT35 config.

Скопируйте файлы ниже на sd-карту и подключите его к дисплею.

3.WIre TFT35 до Aux-1 платы с ЧПУ.Затем включите питание платы, она будет обновляться автоматически.

4. Чтение g-кода

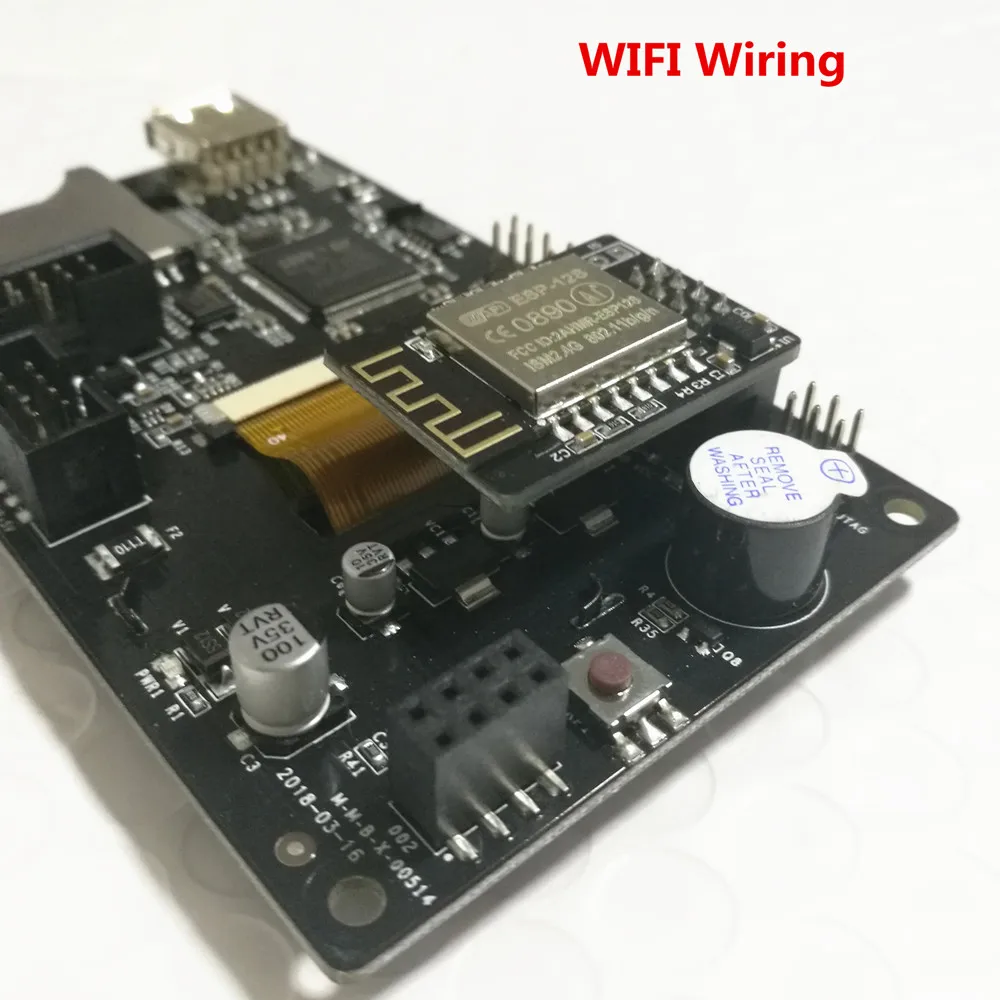

Скопируйте g-код на sd-карту, подключите его к дисплею.(Sd-карта: 1g-16g, формат Gcode-nc.) Как использовать WIFI. 1. Подключите к Wi-Fi. Включите WIFI на TFT config. И обновите прошивку для отображения. 2. Установите приложение MKSLaser на телефон.

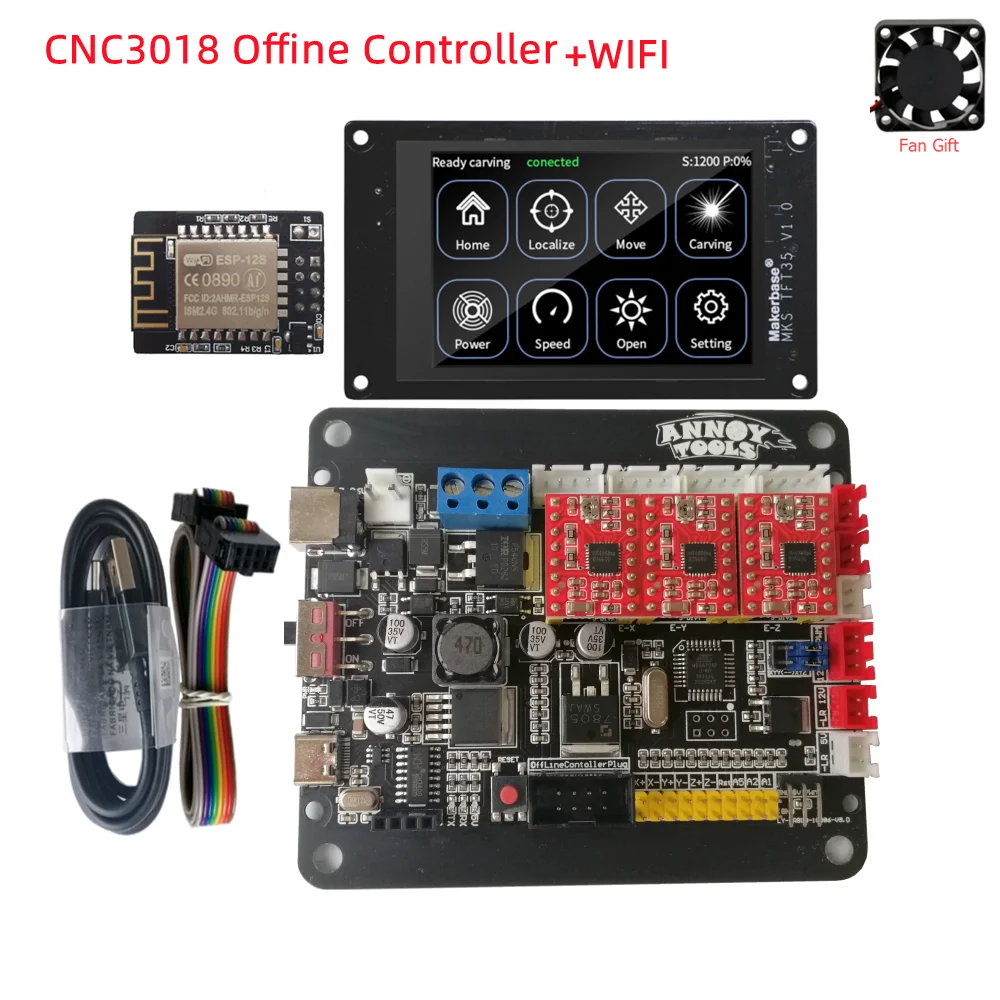

AnnoyToolsВведение карты

-- Двойная ось y, всестороннее использование

-Интегрированные 3 шт. драйверы A4988, непосредственно подключаются к четырем проводным шаговым двигателям.

-- Поддержка лазера или шпинделя.

-- Поддержка 12V, 5V с TTL и без TTL лазера.

-- Регулируемое разделение драйвера.

-Поддержка x/y/z концевого переключателя, интерфейс зонда.

-Поддержка внешнего автономного контроллера (опционально).

-- A4988 может быть заменен на 8825 драйвер.

--Поддержка X,Y,Z концевой выключатель

Nano 3-осевая плата управления является Arduino Nano на основе 3 Axises система управления движением, может использоваться

Для лазерного гравировального станка, ящика, гравировального станка с ЧПУ и т. д.

3 оси 4,0 V

1. Поддержка оси XYZ, двойной оси Yaxis

2. Установка прошивки GRBL 1,1

3. Поддержка ограничения XYZ

4. Поддержка 2pin/3pin/4pin лазера (все tpye лазер в Martket)

5. Может работать с автономным контроллером

6. Поддержка Bluetooth

7. Шаговый отдел

8. Можно использовать зонд

9. Поддержка подключения сервопривода (запись)

10. Поддерживающее напряжение: 0-48 В (300 Вт/400 Вт/500 Вт шпиндель)
