ESP8285 ESP-01M IR приемопередатчик
Описание:

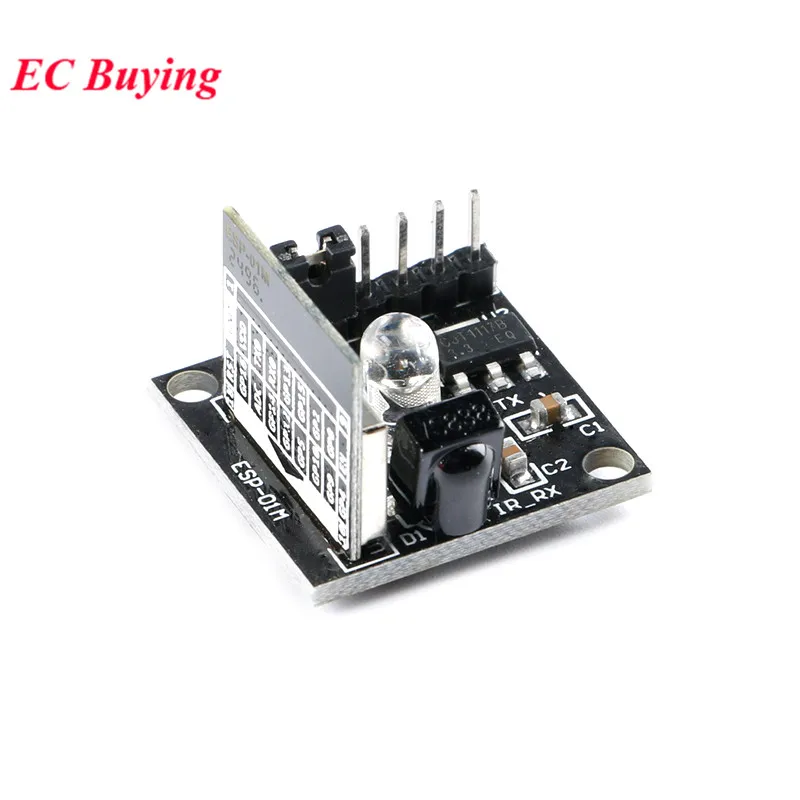

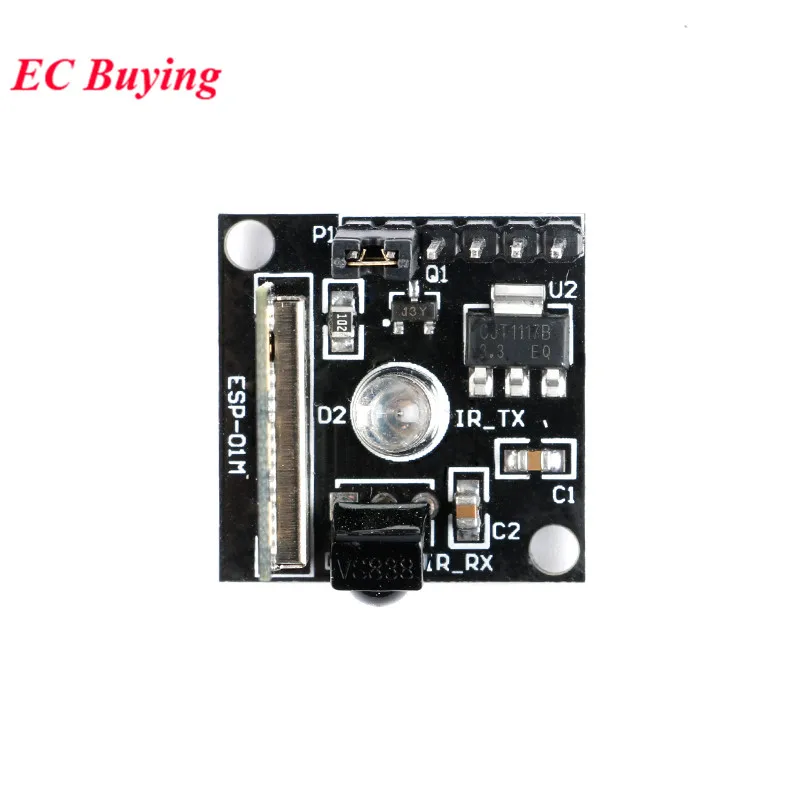

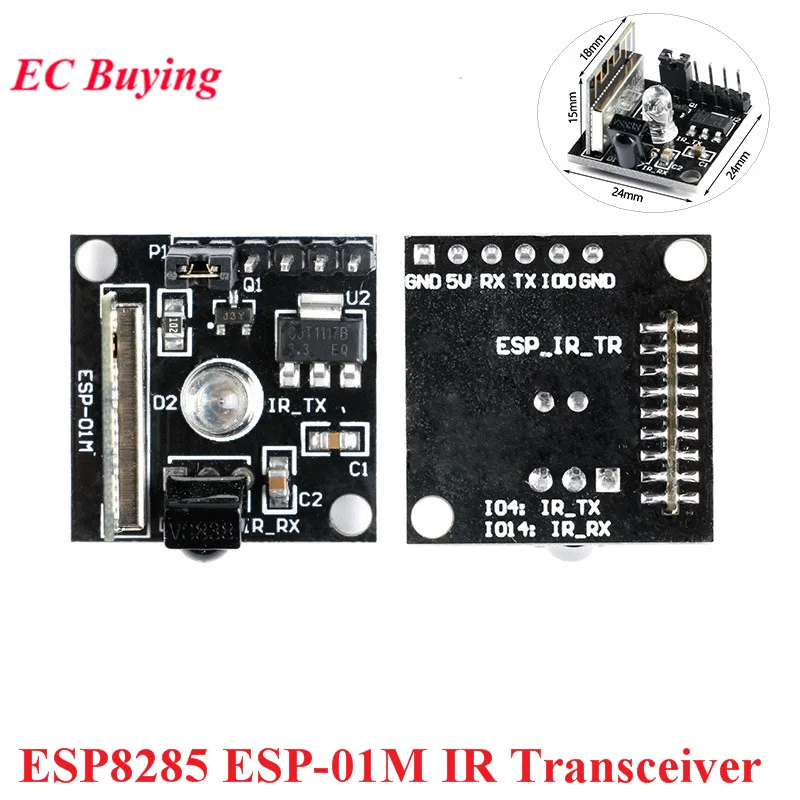

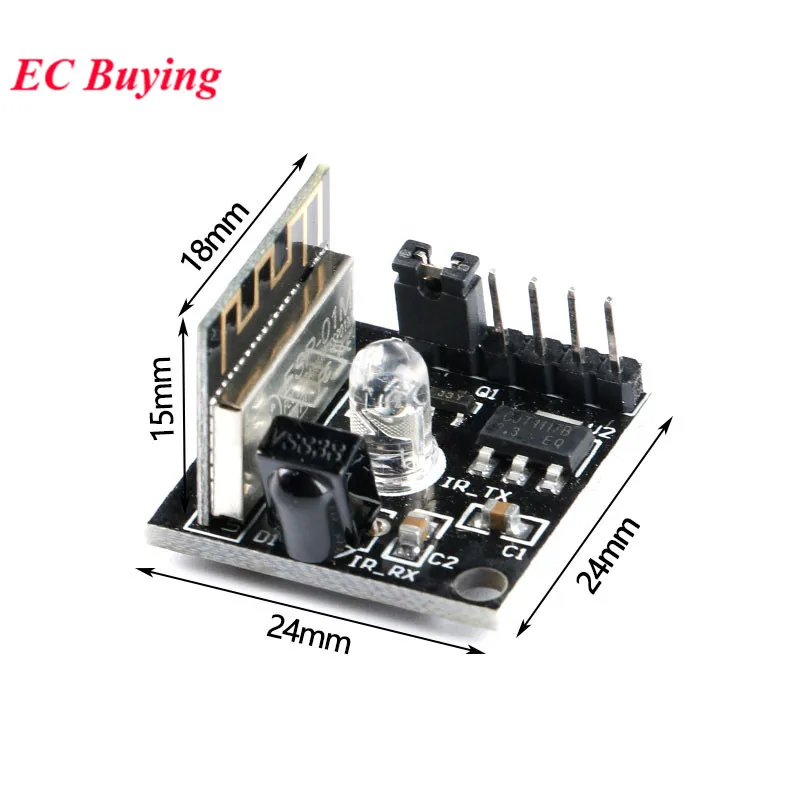

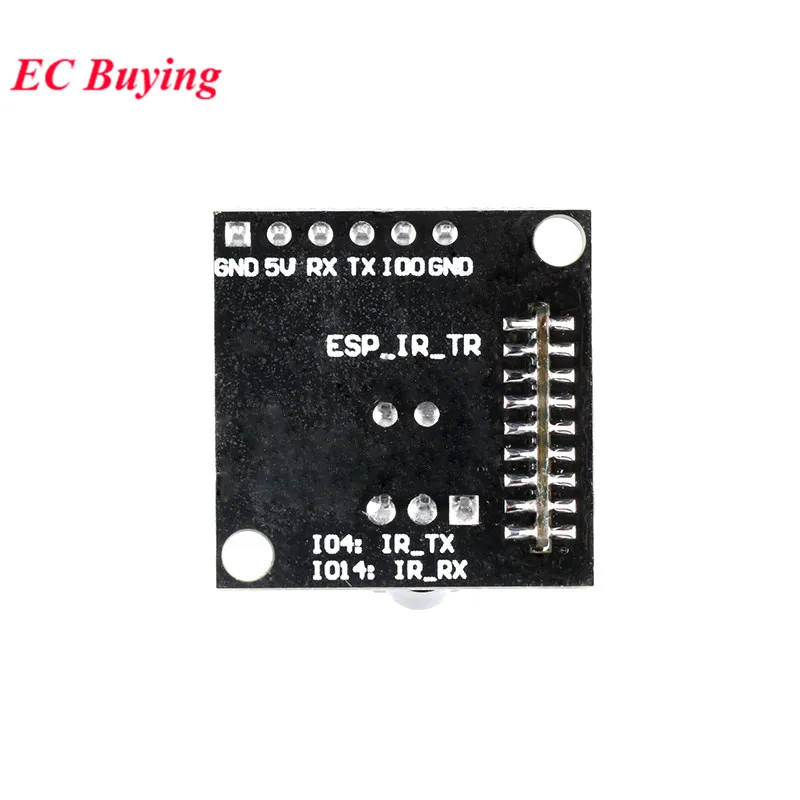

Это инфракрасный модуль приемопередатчика Wi-Fi ESP8285. Модуль esp-01m с ESP8285 в качестве ядра используется в качестве главного управления, программа такая же, как и ESP8266. Плата модуля оснащена инфракрасной приемной трубкой и инфракрасной передающей трубкой, которые контролируются соответственно io14 и io4, и отдельно находится горящий порт.Демонстрационная программа может считывать и излучать инфракрасные значения ключей и исходные коды, пользователь может записывать инфракрасные пульты дистанционного управления в вашем доме, им можно управлять удаленно, если он подключен к платформе Интернет вещей.Особенность:1. Поддержка инфракрасного управления2. Поддержка беспроводного управления Wi-Fi3. Поддержка обновления прошивкиПараметры:Модель: ESP_IR-TRРабочее напряжение: 5 В постоянного токаРабочая температура:-25 ~ 85Влажность при работе: 5% ~ 95% относительной влажностиОбновление прошивки:1. Подключите контакты IO0 и GND.2. Подключите модуль к ПК через конвертер USB в UART.3. Откройте программное обеспечение «инструменты для загрузки flash V3.6.4».4. Установка параметров.5. Нажмите START, чтобы загрузить прошивку.6. Удалите соединение между контактами IO0 и GND, затем завершите обновление.
Примечание:При подаче питания необходимо искать 5 В и GND. Схема не имеет защиты от обратного подключения, и неправильное подключение может привести к сгоранию чипа.

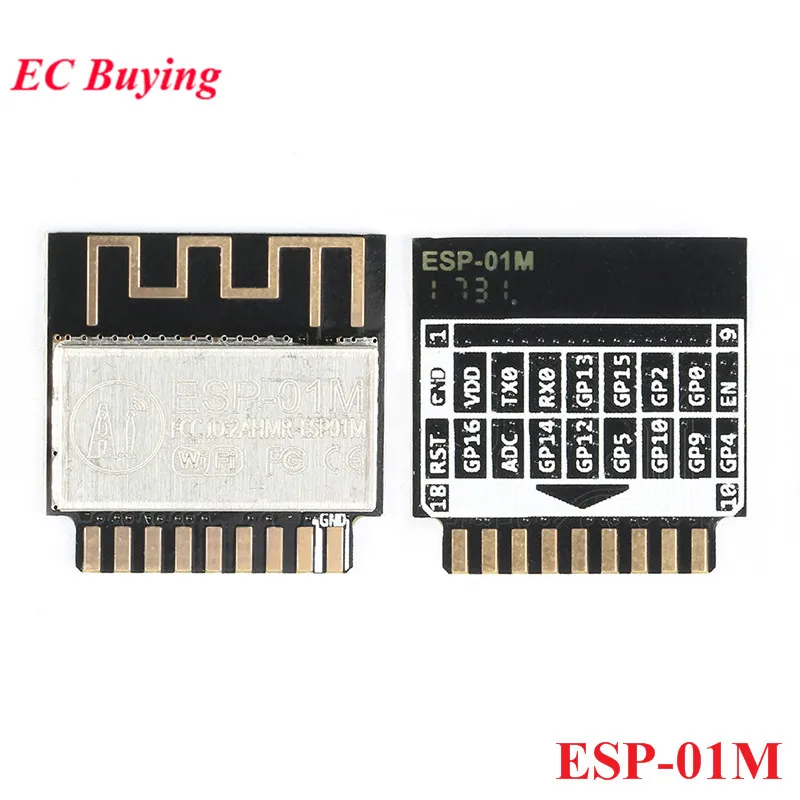

ESP-01M
Описание:

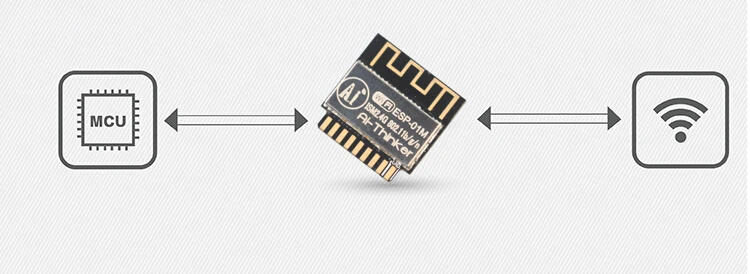

В маленьком модуле Wi-Fi используется чип ESP8285, который имеет полную и автономную функцию сети Wi-Fi. Таким образом, его можно рассматривать как автономное приложение, а также работать как ведомый от другого узла MCU. В этот чип встроены усовершенствованные 32-битные процессоры tensilicon L106 и встроенный SRAM. Преимущество ESP8285 в том, что аппаратное и программное обеспечение достаточно зрелые, и оно имеет 1 м байт флэш-памяти внутри. Основная частота может превышать 160 МГц, а частота рядов может достигать 4 Мбит/с. Он имеет GPIO, IIC, UART, PWM, ADC и другие интерфейсы. Полностью совместим с ESP8266, поэтому мы можем использовать оригинальный код.Этот модуль можно использовать для умного дома, такого как бытовая техника, интеллектуальная розетка/лампа, детские мониторы. Кроме того, его также можно применять на электронных промышленных устройствах, таких как сенсорная сеть, диаграмма структуры модуля параметров промышленного беспроводного управления и т. д.
Особенности:
Частота до 160 МГцВстроенный 10-битный Высокоточный АЦППоддержка UART / GPIO / IIC / PWM / ADC и других интерфейсовВстроенный Wi-Fi MAC / BB / RF / PA / LNAПоддерживает несколько режимов спящего режима с резервной мощностью до 1,0 МВтВстроенный стек протокола LwipПоддержка режима работы STA / AP / STA + APПоддержка интеллектуальной конфигурации/AirKiss сети распределения ключейСкорость последовательного порта до 4 Мбит/сУниверсальная AT-команда может быстро начать работу, вы можете почистить прошивку веб-конфигурацииПоддержка локального последовательного обновления и удаленного обновления прошивки (FOTA)

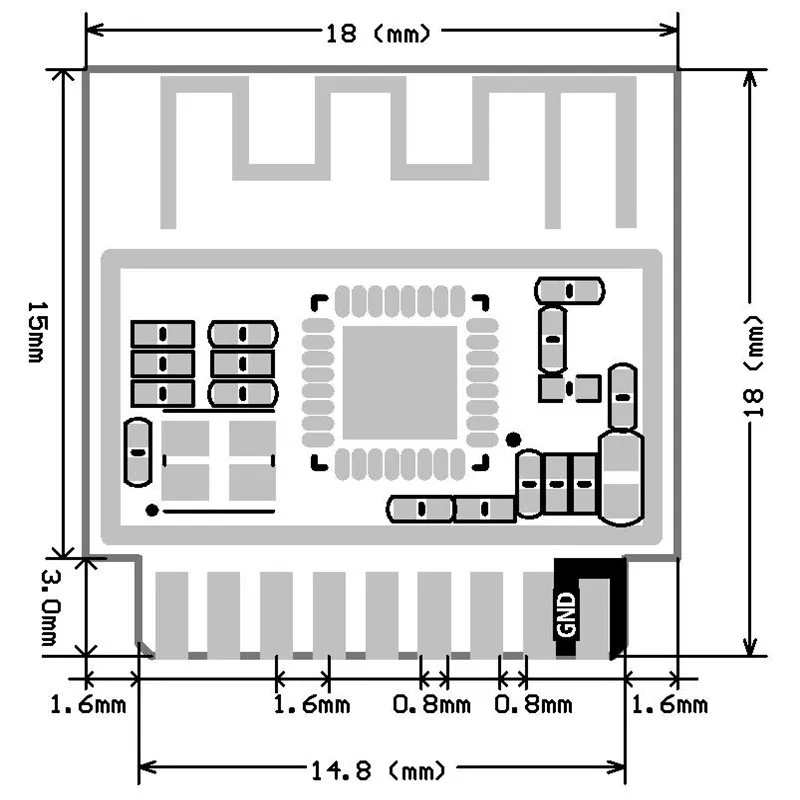

Детали:Размер: 18*18*2,8 (± 0,2) ммSPI Flash: 1 МбТип интерфейса: UART/GPIO/ADC/PWMКоличество ввода-вывода: 11Серийная скорость: 300-4608000 бит/с, по умолчанию бит/сРадиочастотный диапазон: 2412-2484 МГцТип антенны: Встроенный провод PCBМощность передачи: 802.11b: 16 ± 2 дБ (@ 11 Мбит/с) 802,11 ГГц: 14 ± 2 дБ (@ 54 Мбит/с) 802.11n: 13 ± 2 дБ (@ HT20, MCS7)Чувствительность приема: CCK, 1 Мбит/с: -90 дБ CCK, 11 Мбит/с: -85 дБ 6 Мбит/с (1/2 BPSK): -88 дБм 54 Мбит/с (3/4 64-QAM): -70 дБм HT20, MCS7 (65 Мбит/с, 72,2 Мбит/с): -67 дБмПотребляемая мощность: непрерывная Трансмиссия → среднее значение: 71 мА, максимальное значение: 300 мА. Режим сна модема: 20 мА легкий сон: 2 мА глубокий сон: мАБезопасность: WEP/WPA-PSK/WPA2-PSKНапряжение питания: 3,0-3,6 ВТок питания: >300 мАРабочая температура: -20 ℃-85 ℃Среда хранения: -40 ℃-90 ℃,<90% RH
