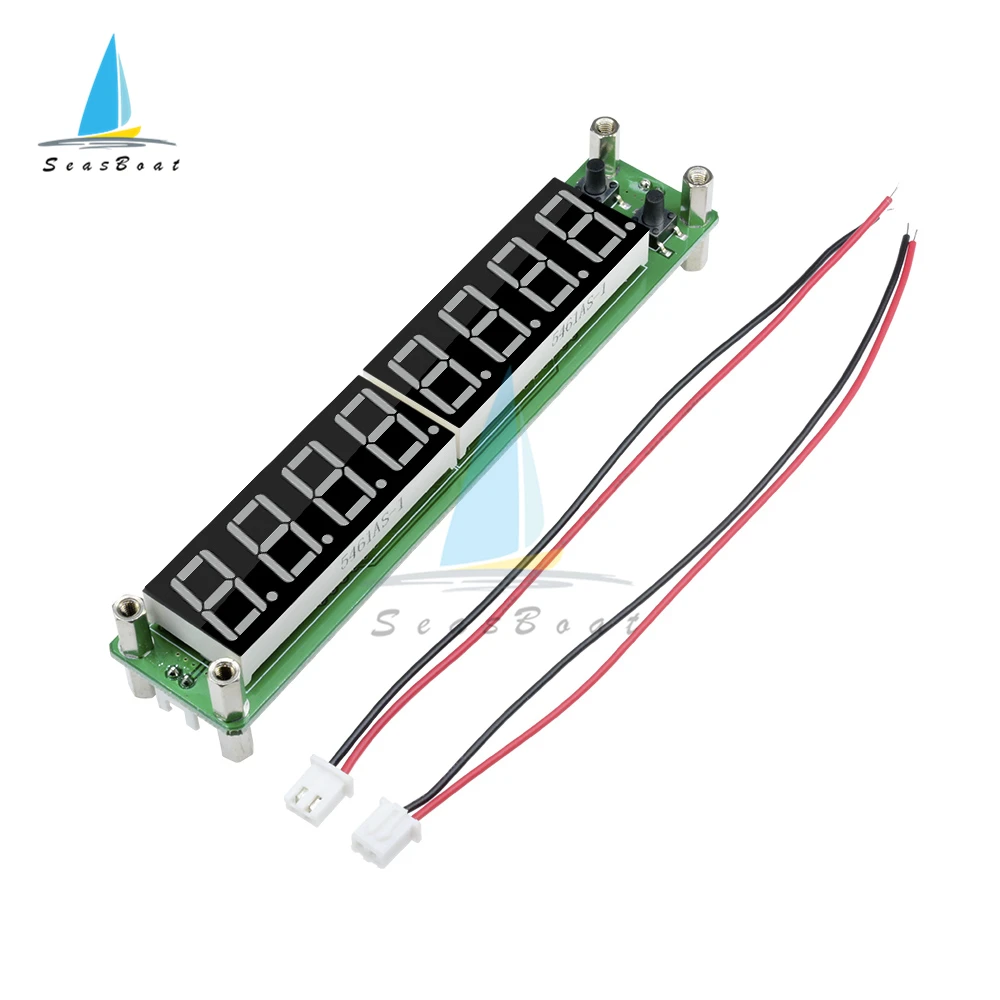

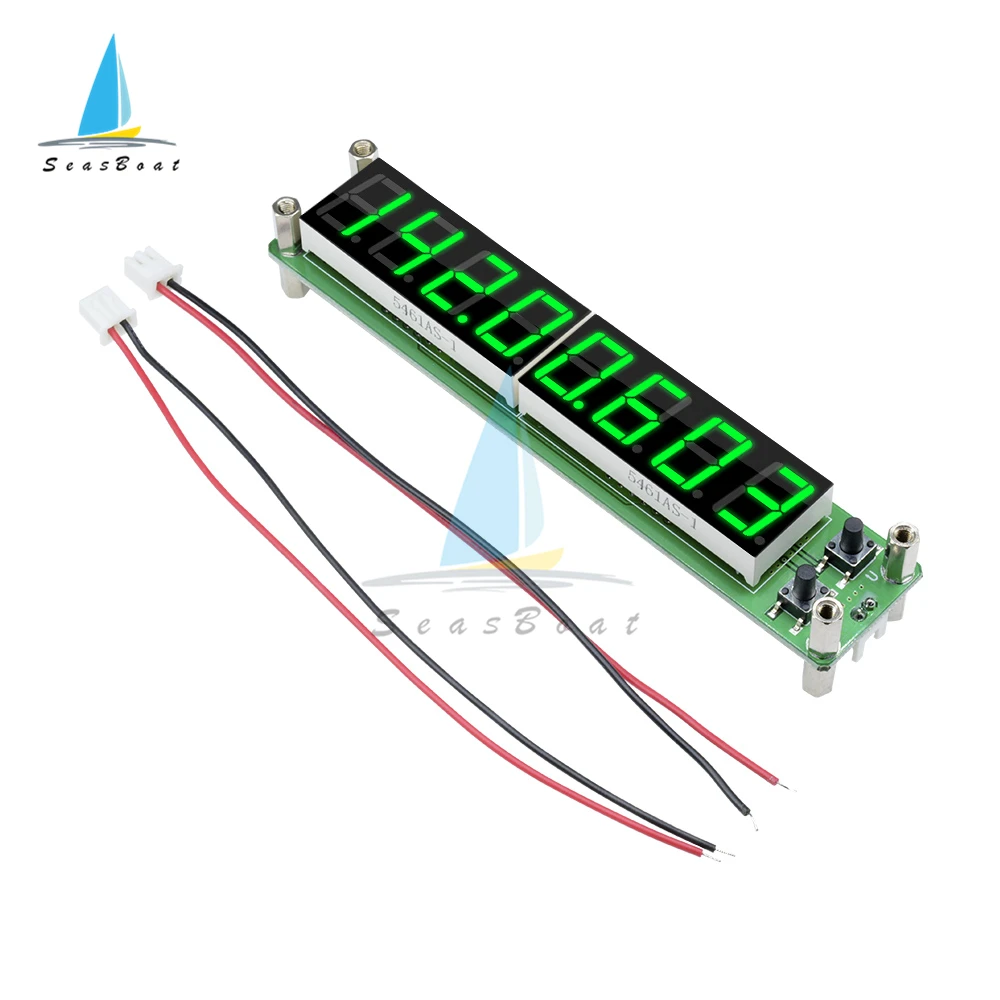

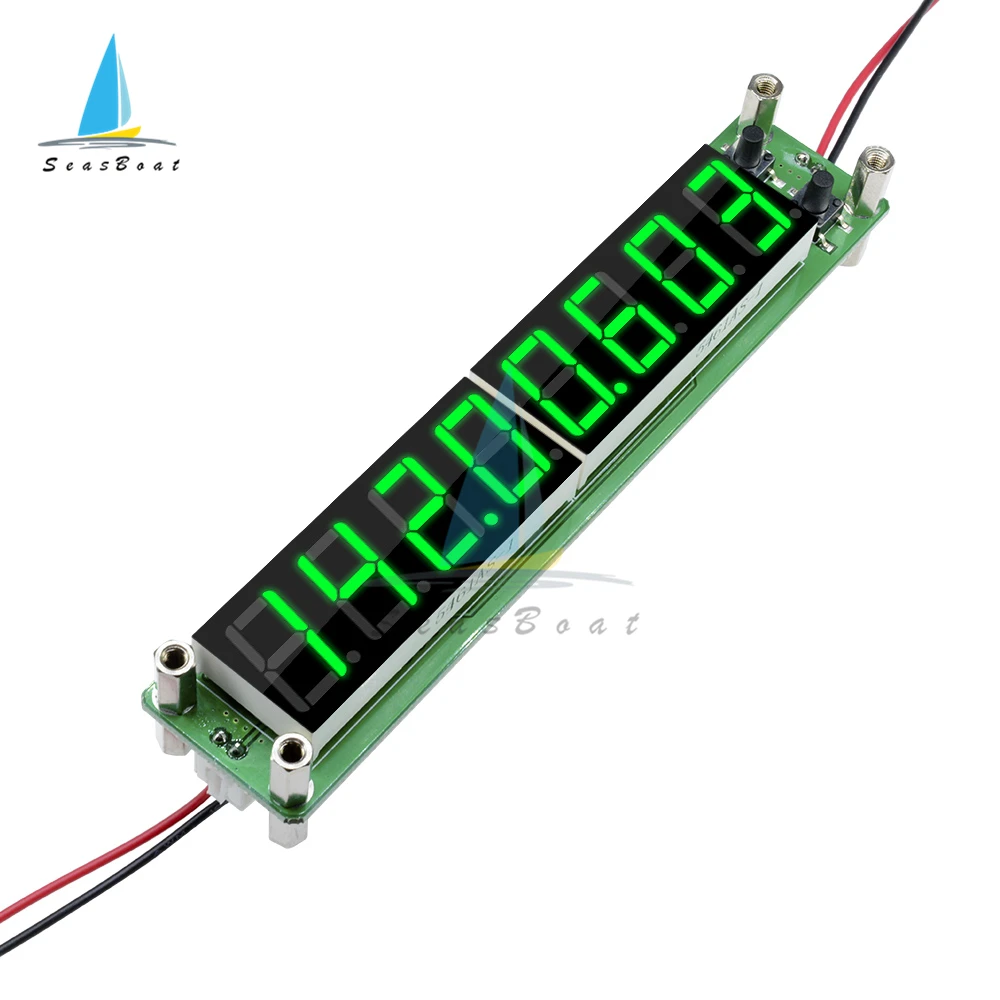

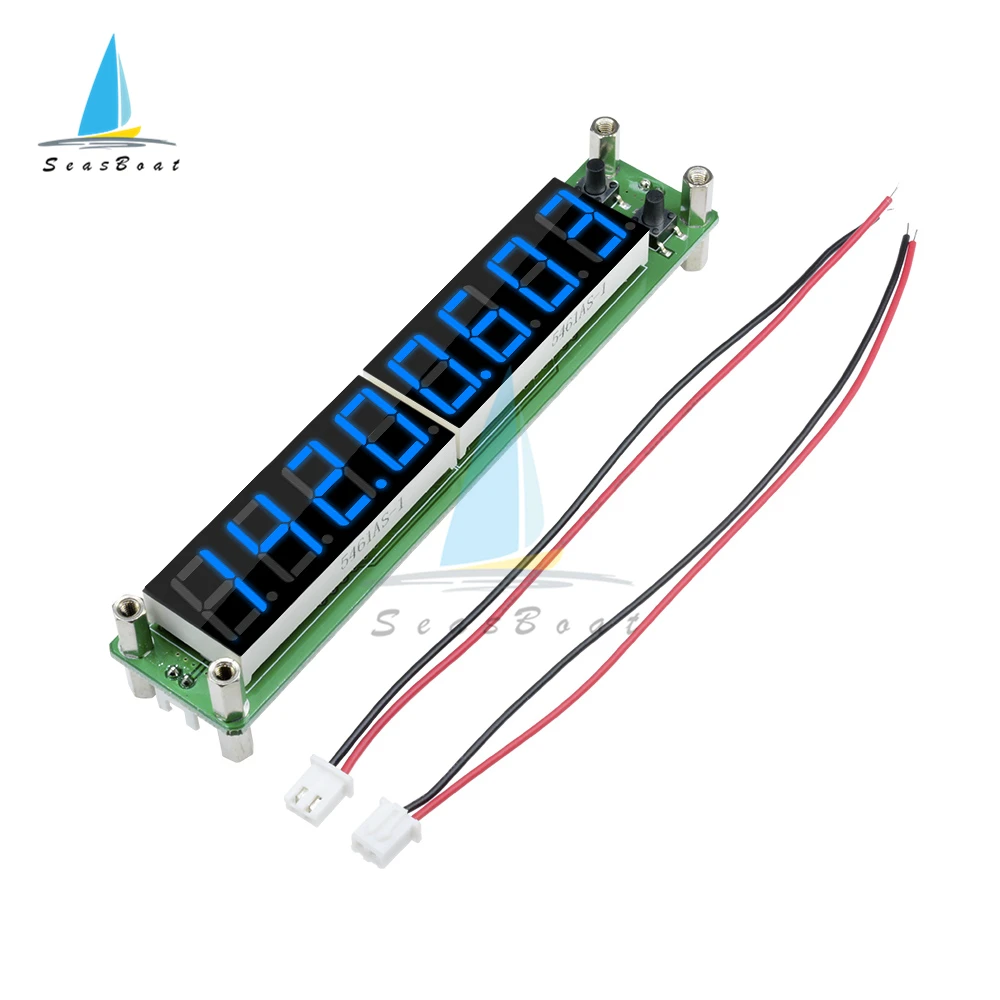

Тестер частоты радиочастотного сигнала, 0,1-60 МГц, от 20 до 2400 М...
143 Отзывов
261 Заказов
1 018,40₽
Описание:
С измерителем частоты микрочипа PIC16F648A, 2,4 ггц.
Используется кварцевый генератор с регулируемым напряжением с температурной компенсацией (2,5 ppm VC-TCXO).
Уникальный контроль затвора и точный алгоритм времени (невременное прерывание).
Время затвора (обновления дисплея) 0,01 секунды/0,1 секунды/1,0 секунды, отображение значения частоты в реальном времени.
Односторонняя конструкция входа, трехканальное Измерение частоты (низкий/Высокий/автоматический канал).
Двухчастотная конструкция, значение и режим IF / down можно установить отдельно.
Использует восемь 3,5-дюймовых цифровых дисплеев с высокой яркостью, восемь настраиваемых яркостей.
Схема простая и разумная структура, управление двумя кнопками, простое управление.
Настройки автоматически сохраняются, загружаются напрямую по вызову.
Спецификация:
Время врат:
0,01 seond
0,10 секунды
1,0 секунды
Каналы измерения:
Низкий канал:
Диапазон измерения: 0,1-60 МГц
Точность: 100 Гц (время вращения 0,01 1 с)
10 Гц (ворота 0,1 секунд)
1 Гц (1,0 секунды, когда ворота)
Низкая чувствительность канала:
0,1 МГц-10 МГц: лучше 60 мвпп
10 МГц-60 МГц: лучше 60 мвпп
60 МГц-75 МГц: не проверено
Высокий канал: (делится на 64)
Диапазон измерения: 20 МГц-2,4 ГГц
Точность: 6400 Гц (затвор 0,01 секунды)
640 Гц (время вращения 0,1 1 С)
64 Гц (время вращения 1,0 1 С)
Высокая чувствительность каналов:
20 МГц-30 МГц: лучше 100 мвпп
30 МГц-60 МГц: лучше 50 мвпп
60 МГц-2,4 ГГц: не проверено
Автоканал:
Автоматически выбирается в соответствии с частотой входного сигнала, высоким или низким каналом, определяя частоту 60 МГц. Например, когда Амплитуда входного сигнала больше 60 МГц, нехватка не может автоматически выбирать высокий канал, канал должен вручную выбирать высокочастотное измерение.
Если настройки:
Независимая Двойная-если конструкция, отрегулируйте Минимальный шаг частоты 100 Гц, частотный диапазон 0-99,9999 МГц, можно настроить для увеличения или уменьшения частотного режима IF.
Частота ссылки:
Использование 5032 посылка 13,000 МГц кварцевый генератор с контролем согревающего напряжения (VC-TCXO), стабильность частоты 2,5 ppm.
Рабочее напряжение: 9-15 В постоянного тока (с защитой от обратной полярности)
Рабочий ток: максимум 160 мА (условия тестирования: источник питания 12 В постоянного тока, светодиодный, яркость 8 светодиодный Дов)
Восемь светодиодный ных дисплеев, самый высокий дисплей из восьми цифр.
Восемь светодиодный Дов регулируются, заводская установка на максимальную яркость.
Размеры: 125,5 мм * 25,5 мм * 21,5 мм (Д * В * Ш)

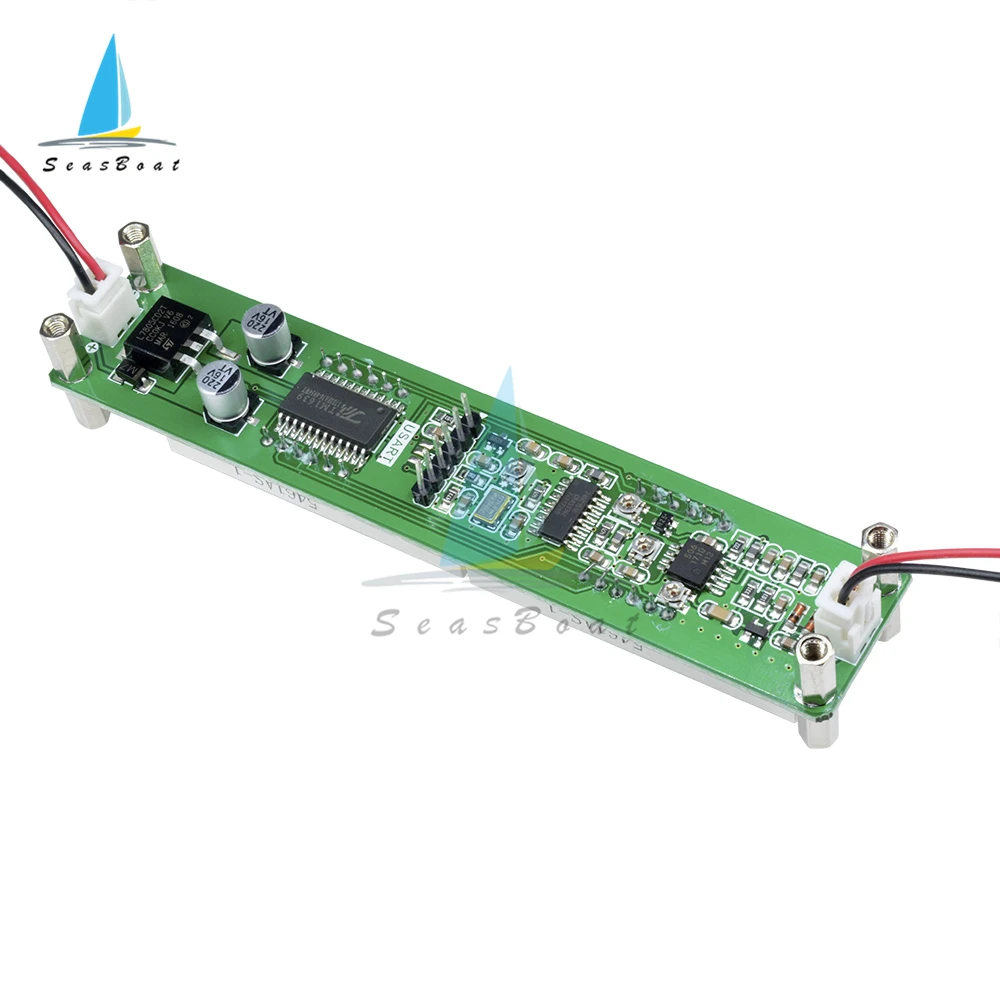

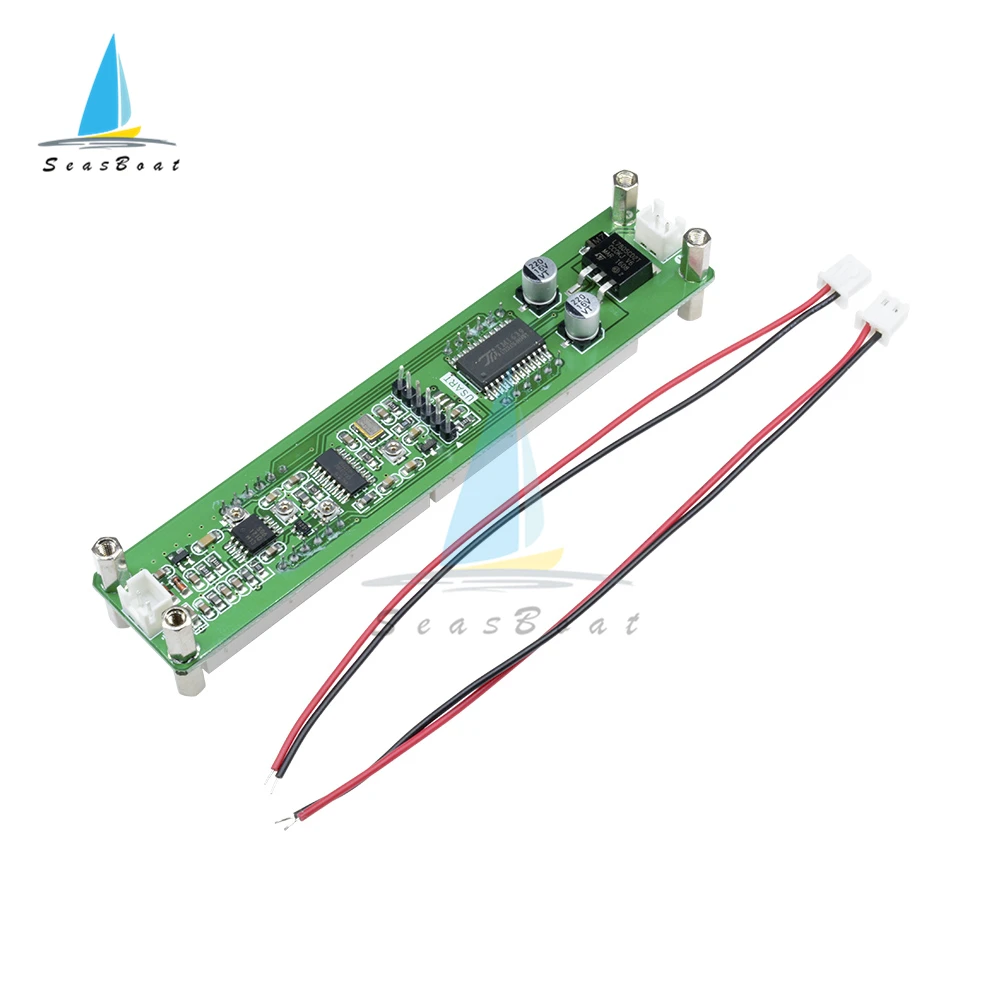

Встроенный интерфейс:
Вход постоянного тока (интерфейс питания): HX2.54-2P розетка

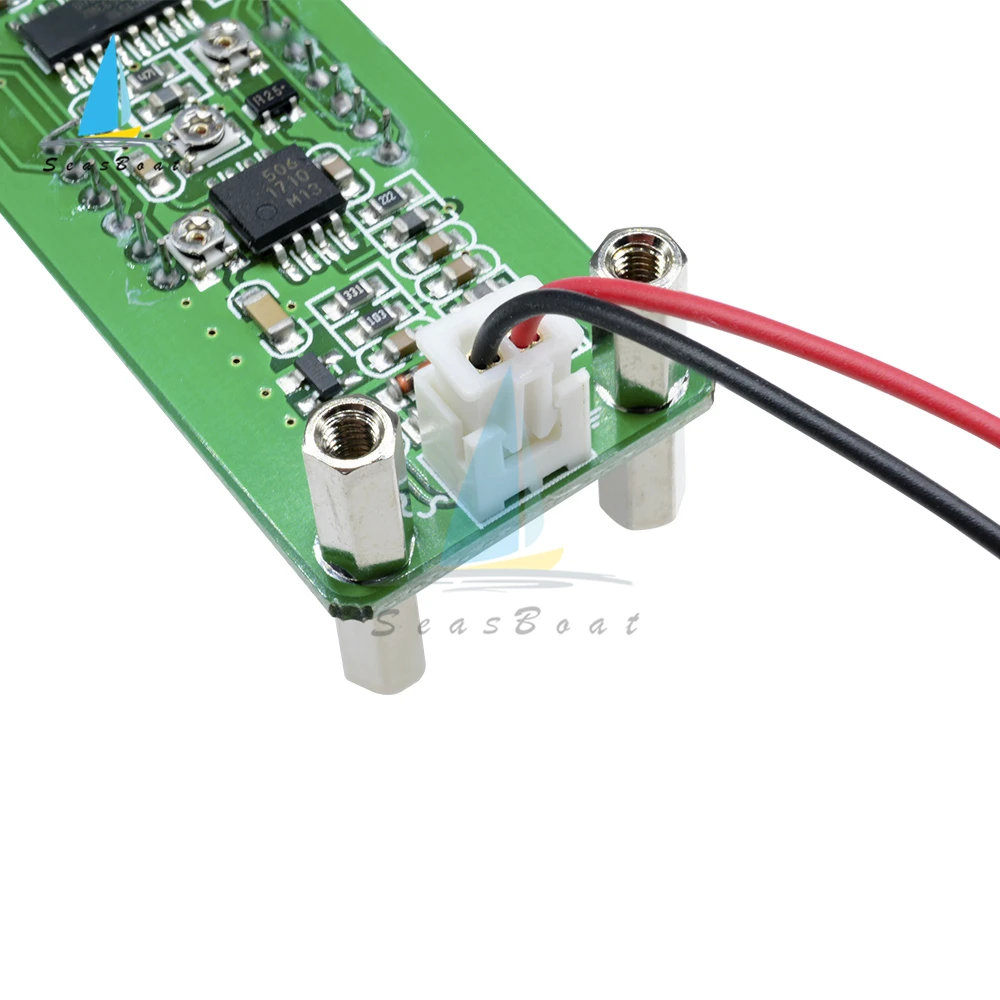

Вход RF (вход сигнала): разъем HX2.54-2P
ICSP (интерфейс программирования): 2,54-6P Pin
Посылка
1 x от 0,1 до 60 МГц, от 20 до 2400 МГц, 2,4 ГГц, счетчик частоты радиочастотного сигнала, измеритель частот, тестер, 8-битная трубка, светодисветодиодный, красный/зеленый/синий
