Чип интерфейса шины PCIE CH367
1. Обзор
CH367-это чип интерфейса общего назначения, подключенный к шине PCI-Express, который поддерживает отображение портов ввода/вывода и удлинительные ПЗУ, а также прерывания. В CH367 преображает высокоскоростной шины PCIE в легкое в использовании 8-битный активный параллельный интерфейс похож на шину ISA, который используется для создания недорогих компьютерных плат на основе шины PCIE и обновления плат, первоначально основанных на шине ISA или шине PCI к шине PCIE. По сравнению с другими основными автобусами, шина PCIE имеет более быструю скорость, лучшую производительность в реальном времени и лучшую управляемость, поэтому CH367 подходит для высокоскоростной карты управления I/O в реальном времени, карта интерфейса связи, карта сбора данных и так далее. На следующем рисунке показана Общая схема блока приложения.

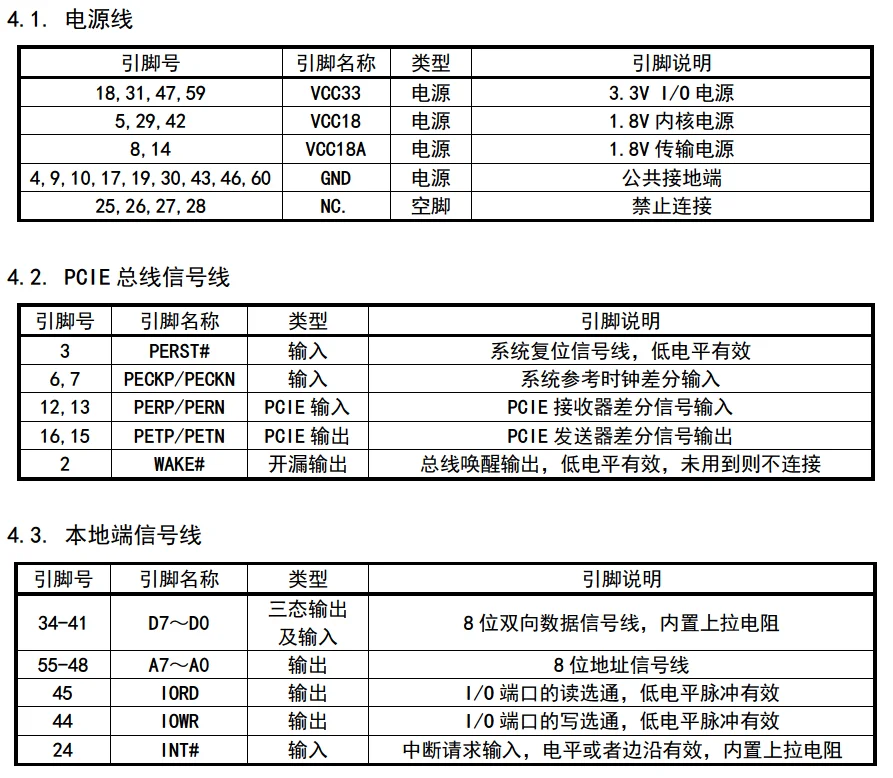

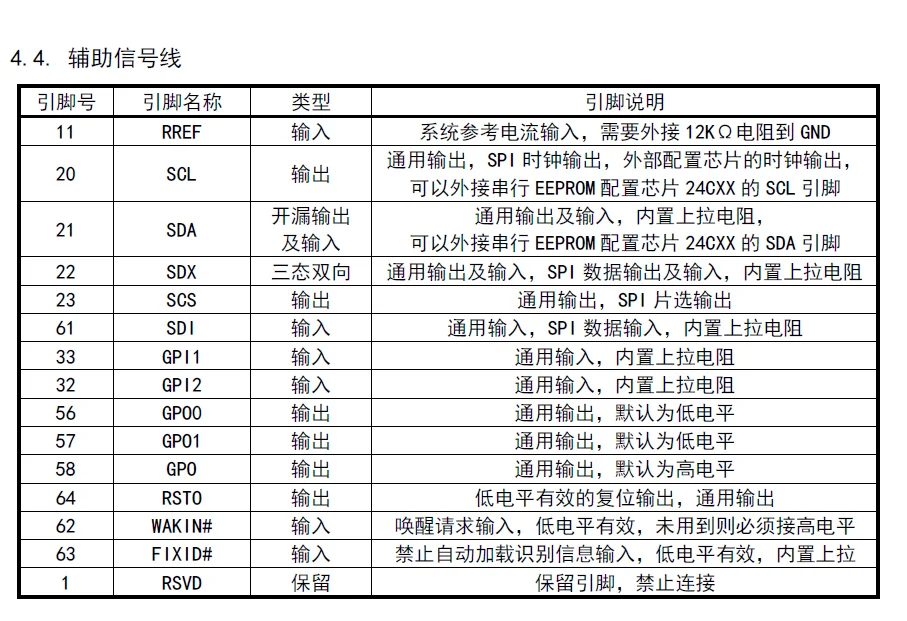

Характеристики
● Обеспечивает 8 бит активного параллельного автобуса на основе PCIE шины.
● Поддержка ввода/вывода считывает и записывает, автоматически распределяет базовые адреса ввода/вывода и поддерживает Порты ввода/вывода длиной до 232 байт.
● Чтения/записи длительность импульса является необязательным от 30nS для 450nS, и скорость доступа, но не более чем на 1 МБ/с..
● Поддержка прерывания уровня или ввода запроса прерывания кромки, поддержка совместного использования прерывания.
● Поддержка флэш-памяти без загрузки жесткого диска, может обеспечить расширение приложения ROM subroutine library BRM.
● Обеспечивает высокую скорость 3 или 4 линии SPI последовательный интерфейс хоста.
● Обеспечивает двухпроводной интерфейс последовательного хоста, который может быть подключен к 24C0x-like serial EEPROM устройству для хранения нелетучих данных.
● Идентификатор устройства (идентификатор поставщика, идентификатор устройства, код класса и т. д.) платы PCIE может быть установлен в устройстве EEPROM.
● Встроенный блок синхронизации оборудования от 2 до 8 мс используется в качестве справочной информации о задержках во время работы программного обеспечения.
Низкий Драйвер поддерживает Windows 98 / ME/NT4.0/2000 / XP/Vista и Linux, обеспечивая API DLL уровня приложения.
● 3,3 V напряжение питания, I/O-неподвижная Опора 5V Выдерживаемое Напряжение, поддержка малой мощности спящий режим.
● Поддержка вставки карты ноутбука PCMCIA ExpressCard.
● LQFP-64 Бессвинцовая посылка, совместимая с RoHS.
\
\
\
\
\
