Автомобильный симулятор OBD, симулятор ЭБУ, инструмент для тестиров...
0 Отзывов
2 Заказов
9 490,50₽
Тип 1: тренажер не имеет ЖК-экрана и аксессуаров
Тип 2: Тренажер без ЖК-экрана, с аксессуарами
Тип 3: симулятор с ЖК-экраном, без аксессуаров
Тип 4: тренажер с ЖК-экраном и аксессуарами
Тип 5: SAE-J1939 симулятор
Примечание: OBD-тренажер самостоятельно разработан магазином для тестирования подключенных автомобильных изделий, тестирования HUD-продуктов, а также разработки и использования в научно-исследовательских институтах вузов. Аппаратное обеспечение обеспечивает защиту готового состояния и заполняет данные о состоянии. Нельзя использовать в таких отраслях, как осмотр автомобилей. Не нарушайте цель осмотра автомобиля!
1. Введение
Автомобильный Симулятор ECU/OBD был разработан первоочередными инженерами автомобильной электроники, имитирующими стандартный протокол связи OBD для автомобилей и может использоваться в индустрии проекционного дисплея HUD, индустрии автомобильных сетей, компания по разработке гоночных часов и т. д. для исследований и разработок, И заменяет реальный OBD автомобиль на этапе тестирования для достижения того же эффекта, что и в фактическом тестировании автомобиля. Сэкономьте цикл и затраты компании на разработку автомобильной электронной продукции!
2. Поддерживаемые протоколы
1,ISO15765-4 11BIT 500k;
2,ISO15765-4 11BIT 250k;
3.ISO15765-4 29BIT 500k;
4.ISO15765-4 29BIT 250k;
5.ISO9141-2;
6,ISO14230-4 KWP2000 5BPS
7,ISO14230-4 KWP2000 быстро
Мы поддерживаем все семь договоренностей, и мы можем пойти дальше, если мы сделаем хорошие продукты!

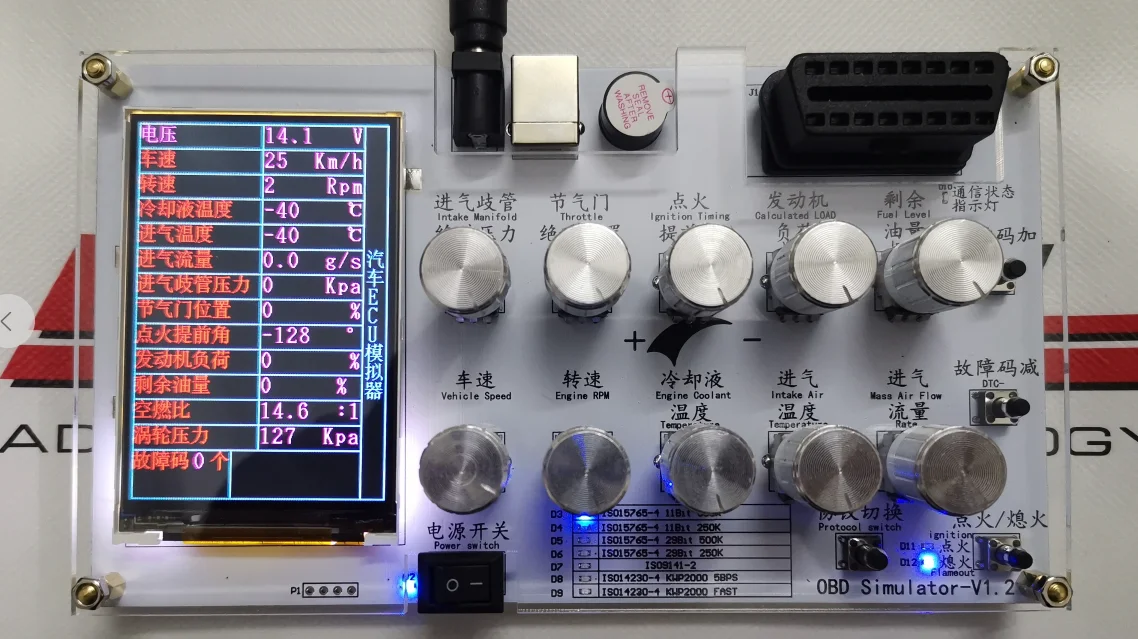

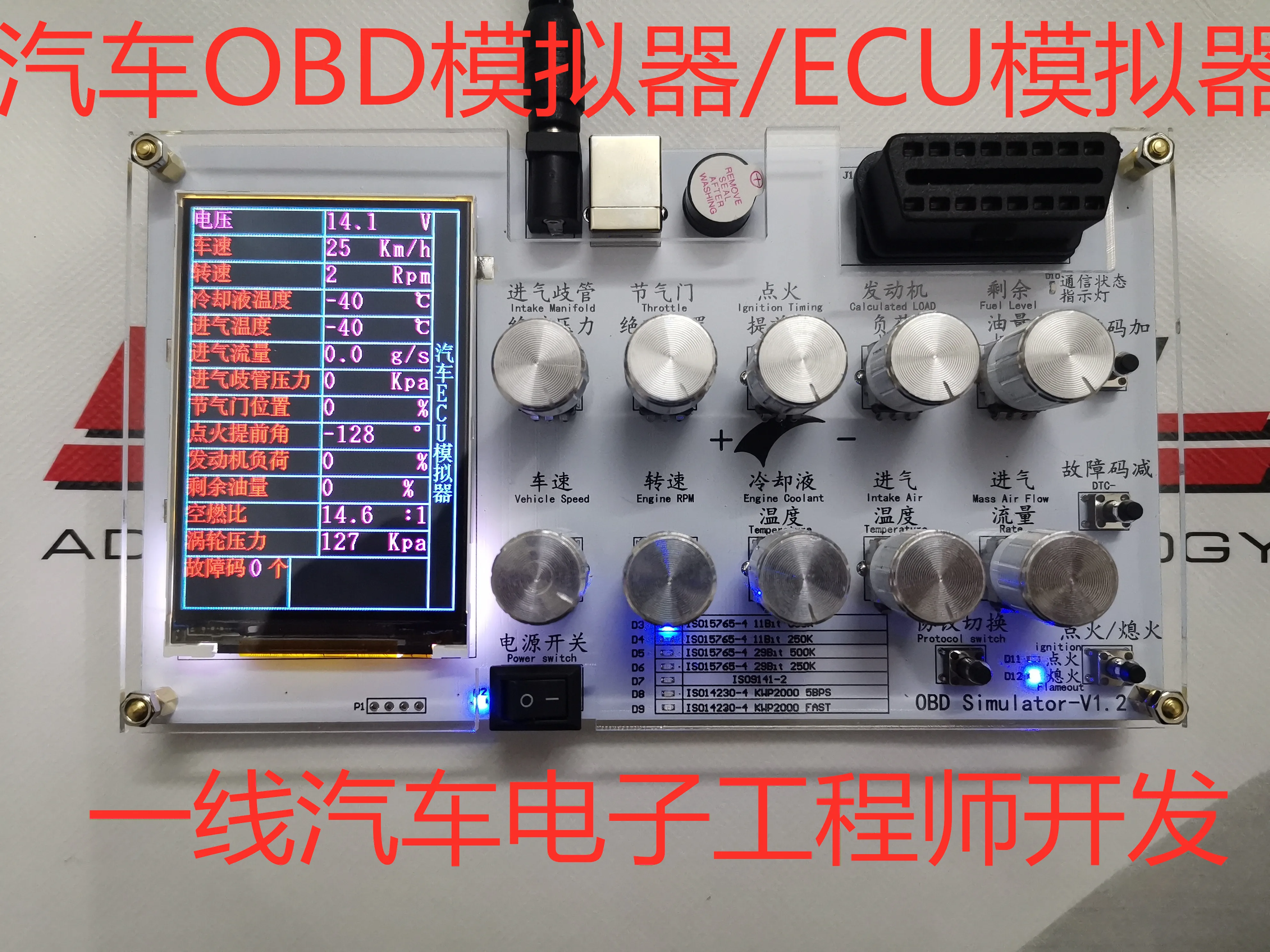

На изображении выше показан симулятор с 3,2 дюймовым ЖК-экраном
3. Поддержка моделирования элемента данных
3,1 Поддержка моделирования 12 параметров автомобиля в реальном времени через ручки/кнопки машины
Поддержка моделирования скорости транспортного средства;
Поддержка моделирования скорости;
Поддержка моделирования температуры охлаждающей жидкости (моделирование температуры воды);
Поддержка моделирования температуры воздуха на входе;
Поддержка моделирования потока всасываемого воздуха;
Поддержка моделирования давления впускного коллектора;
Поддержка моделирования абсолютного положения дроссельной заслонки;
Поддержка моделирования угла зажигания advance;
Поддержка моделирования нагрузки двигателя;
Поддержка моделирования остатков объема масла;
Поддержка моделирования кода неисправности;
Поддержка моделирования номера рамки;
3,2 после подключения к компьютеру через USB Дата-кабель он поддерживает имитацию остальных 140 параметров транспортного средства. Дополнительные сведения см. В руководстве по данным имитатора OBD. Подключение к ручной загрузке данных выглядит следующим образом:
Ссылка: https://pan.baidu.com/s/1u03C0aC_K-zDsnkzgmfEqg
Код извлечения: 0geg

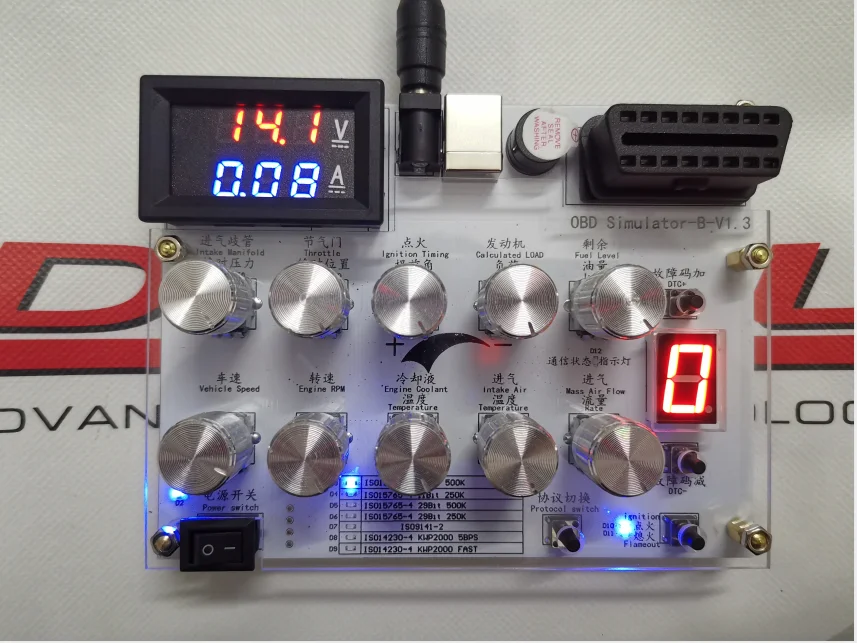

На рисунке выше показан симулятор без ЖК-экрана 3,2 дюйма
4. Графические детали для ознакомления с конкретными функциями
4,1 Используйте вечерние нее диагностическое оборудование для проверки точности данных OBD-симулятора

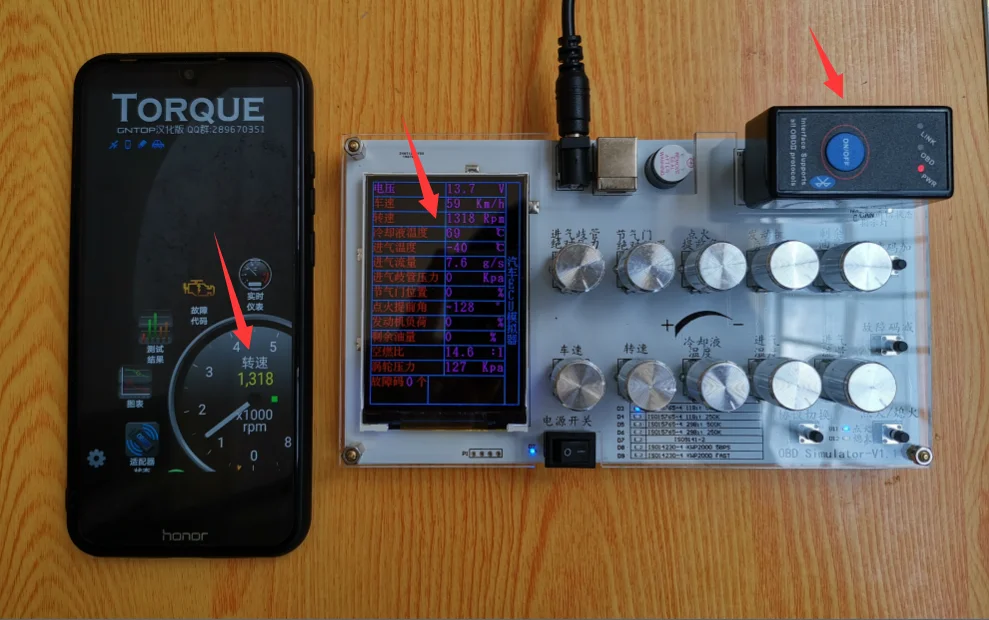

Рис. 1: проверьте детали покупки наиболее популярной импортной версии чипа ELM327. Имитация скорости соответствует показаниям приложения

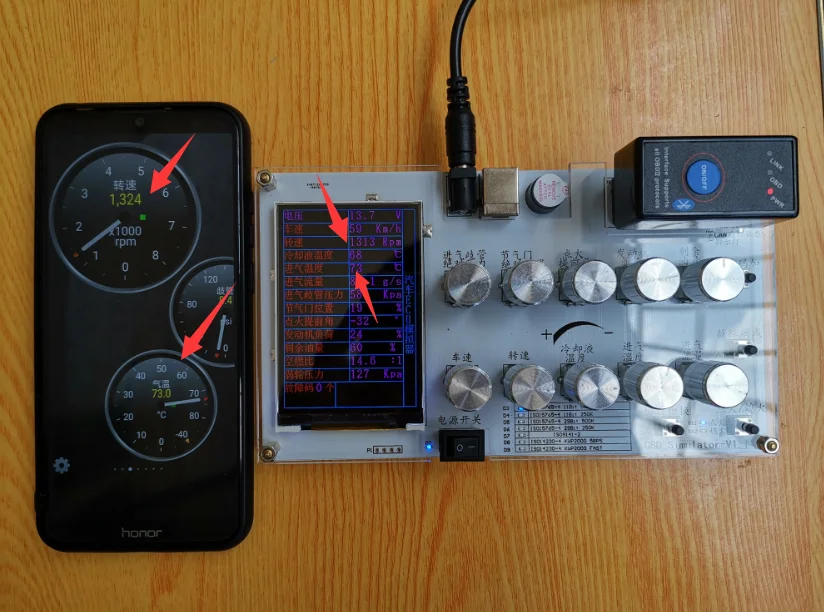

Рисунок 2: имитация входной температуры и другая информация соответствуют отображению приложения

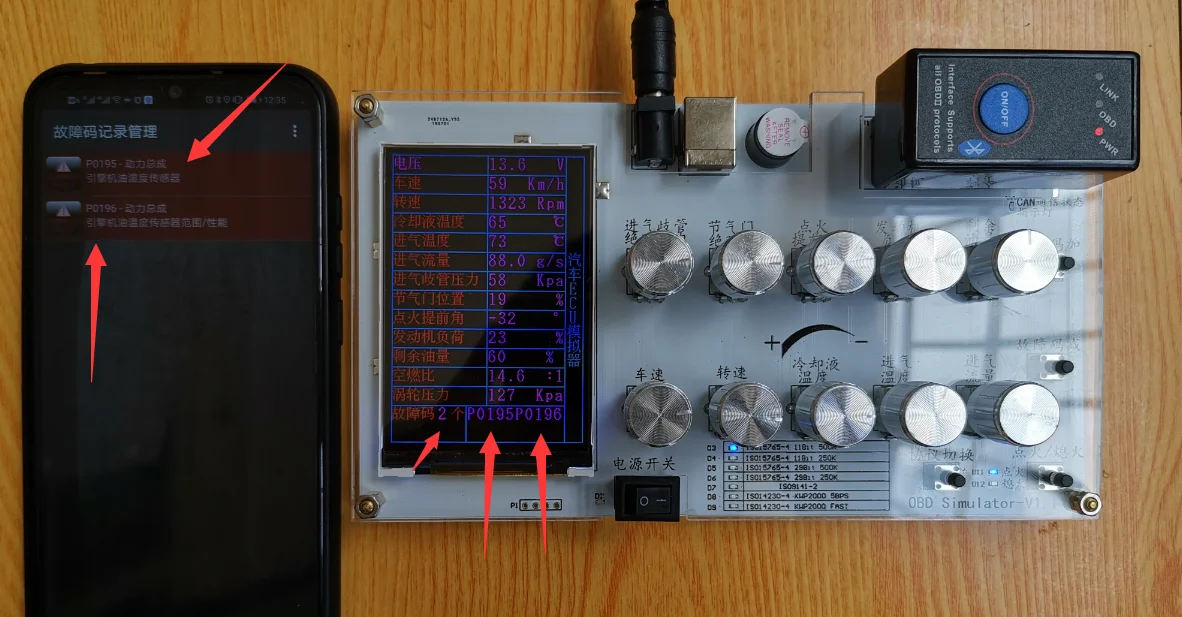

Рисунок 3: тяжелая имитация-имитация кода неисправности. Наша имитация имитатора OBD совместима с дисплеем приложения

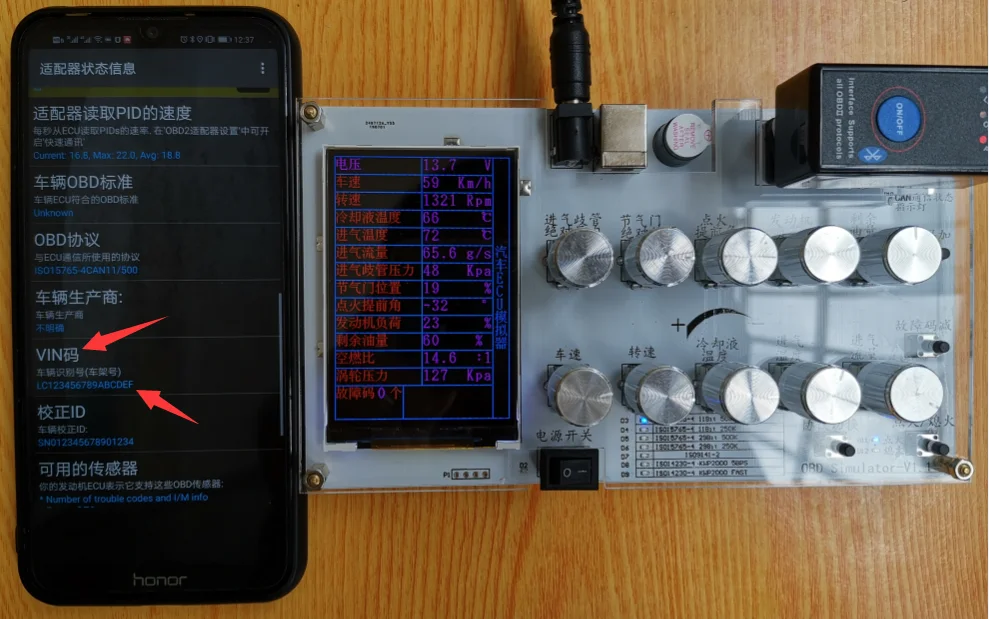

Рисунок 4: тяжелая имитация-имитация числа кадров наша имитация OBD-симулятора соответствует отображению приложения

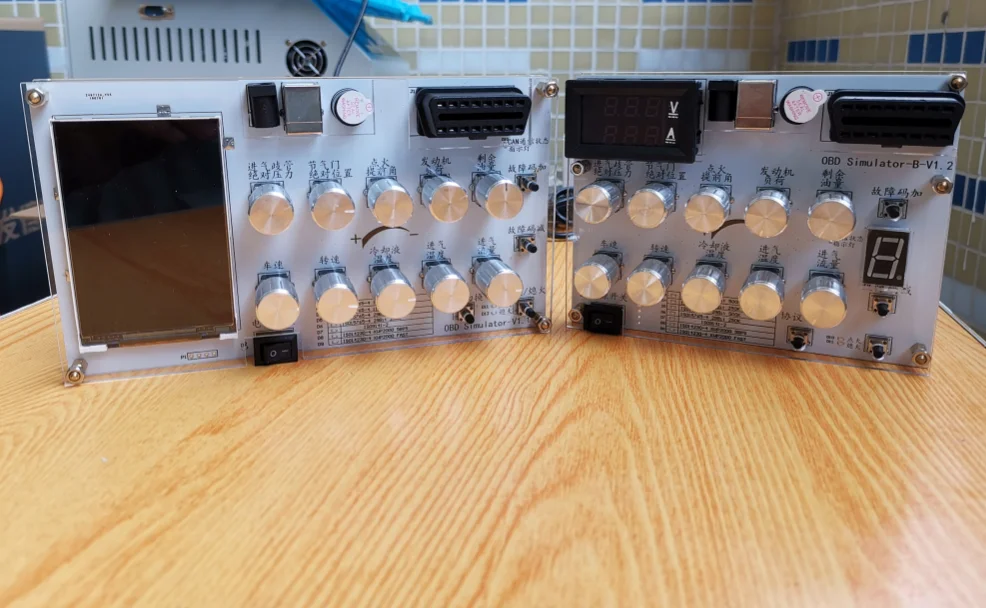

В-пятых, разница между стандартной конфигурацией имитатора OBD и высокой конфигурацией
1. Высокопрофильная версия оснащена 3,2 дюймовым ЖК-дисплеем, который может наблюдать за моделируемыми конкретными значениями данных транспортного средства в реальном времени, что более удобно.
2. Если вы хотите увидеть определенное значение данных транспортного средства, моделируемое низкопрофильной версией, вам необходимо подключить компьютер с USB, И операция немного более хлопотная, чтобы увидеть на компьютере.
6. Вопросы по аксессуарам
1. Тип 1-это цена стандартного хоста для одного OBD-симулятора.
Тип 1 поставляется как показано ниже:
2. Тип 3-это цена одного OBD-тренажера с высокооборудованным хостом.

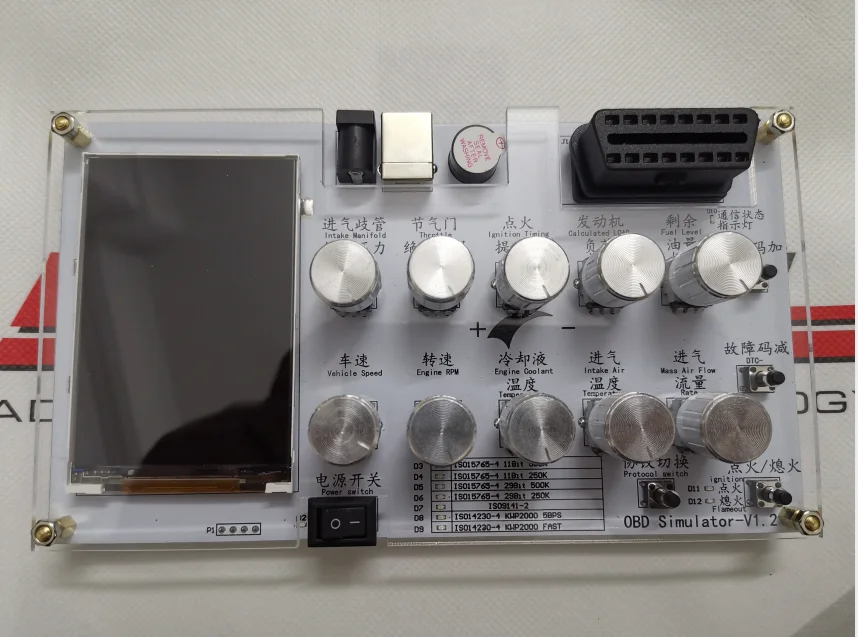

Три типа доставки, как показано ниже:
3. Аксессуары-адаптер питания + USB-кабель для передачи данных с квадратной головкой.
3,1. Адаптер питания составляет от 220 В до 14 в, и его можно напрямую подключить к подходящему разъему хоста для питания симулятора. Также можно снимать по отдельности, цена 15 юаней за комплект.
3,2 USB-кабель для передачи данных с квадратной головкой используется для установки других параметров транспортного средства и установки номера кадра. Его также можно снимать отдельно, и цена составляет 3,5 юаней/шт.
3,3 Если под рукой нет соответствующего адаптера и дата-кабеля USB с квадратной головкой, рекомендуется приобрести аксессуары для моделей два или четыре. Таким образом, вы можете использовать его напрямую без необходимости найти адаптер и USB-кабель для передачи данных.

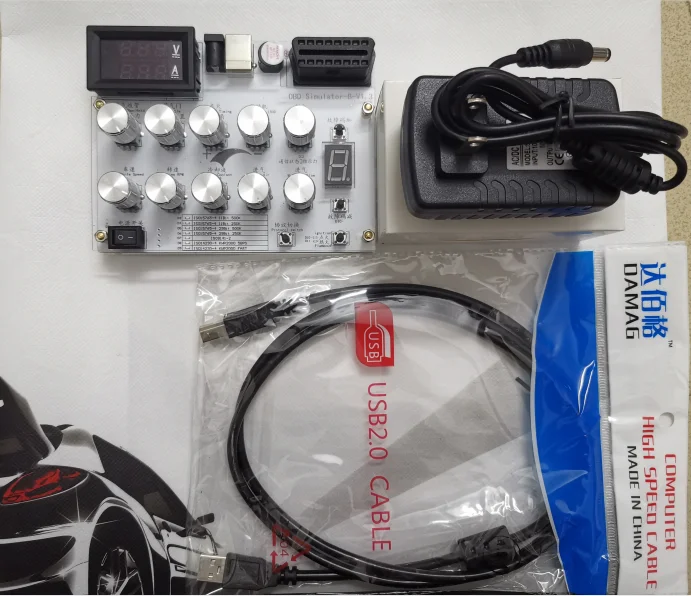

Тип доставки 2, как показано ниже:

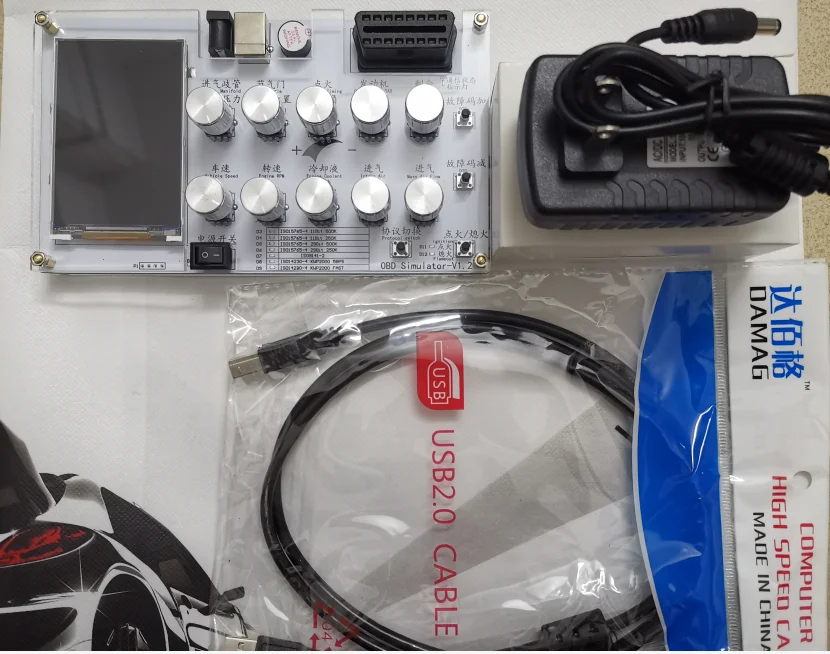

Тип 4 поставляется как показано ниже:
