Последнее обновление: 06.04.2022
1. Широкий диапазон входного напряжения: DC9-32V
2. Несколько функций защиты: защита от обратного подключения, защита от перенапряжения, защита от перегрузки по току
3. Особенности инструкции: оптимизированы 16 инструкций (легко запоминаются и легко освоены, могут добиться различных сложных действий)

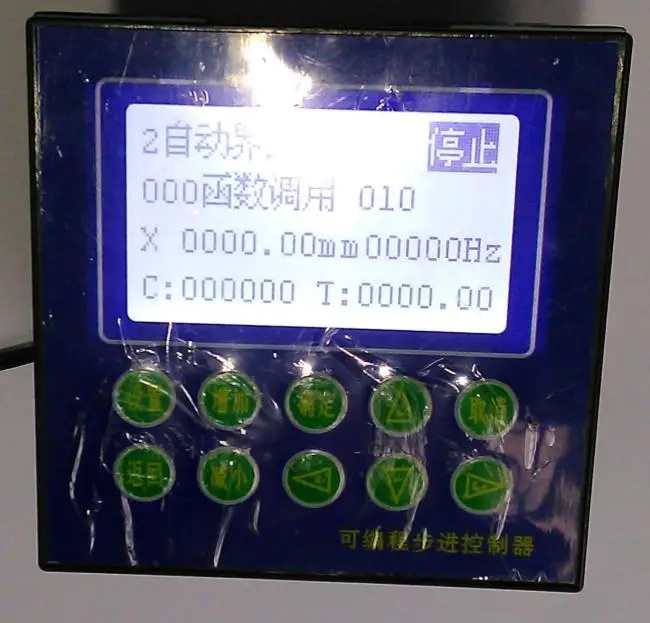

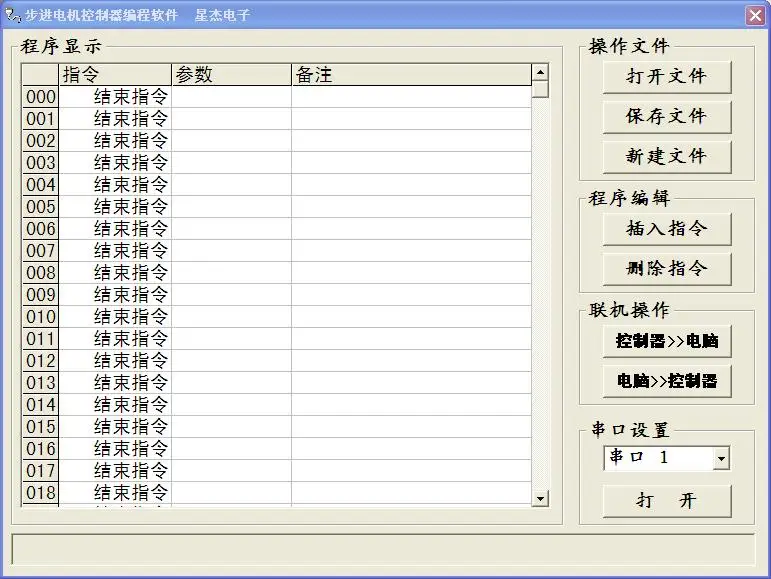

4. Поддержка программы загрузки и загрузки компьютера (с компьютерным программным обеспечением)
5.Поддержка компьютера для изменения загрузочного экрана (с компьютерным программным обеспечением)
6.Ускорение и замедление: 1-256 настроек ускорения и замедления, что делает запуск двигателя более плавным и быстрым, а также точную остановку
7.Выходная частота: 1 гц-60000 Гц может подходить для различных сверхнизких частот и высокочастотных применений
8.Вход и выход: 7 входов s, 8 выходов (грузоподъемность 1A может быть напрямую подключена к реле и т. д.)
9.Защита паролем: есть функция защиты паролем, (Защитите программу от изменения по желанию, и права интеллектуальной собственности программы)
10.Другие: автоматический возврат к нулю после включения питания, автоматическое включение питания и т. д.

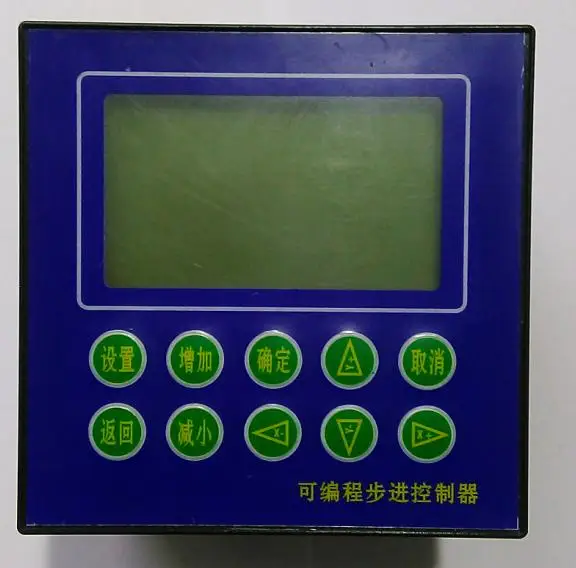

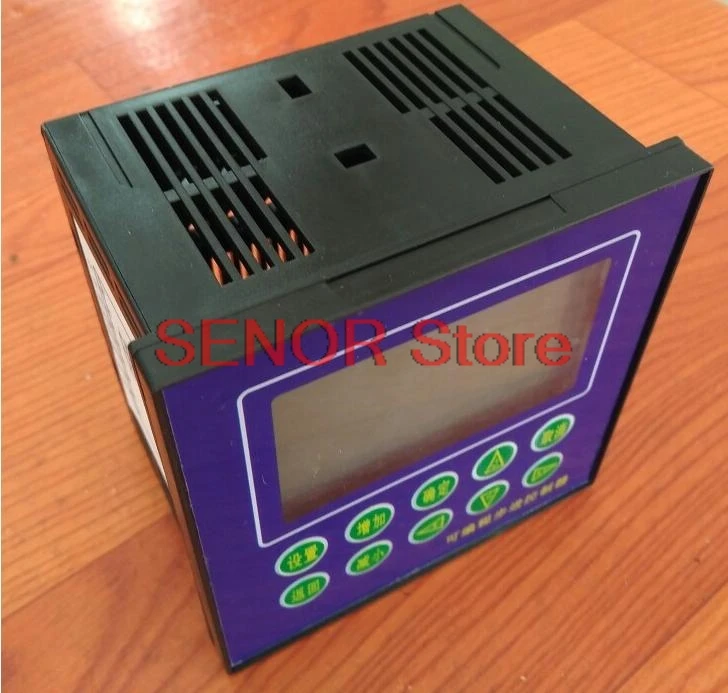

11.Размеры: 96*96*80 мм встраиваемый монтаж. Требования к монтажу открывания 91*91 мм
Пример 1: двигатель движется вперёд 10,00 мм при 2000 Гц, с задержкой 1,00 с, а двигатель движется назад 10,00 мм при 5000 Гц.
Процедура заключается в следующем:
000 рабочая скорость 2000
001 относительное расстояние 10,00
002 задержка времени 1,00
003 скорость работы 5000
004 относительное расстояние-10,00
Концевая инструкция 005
Пример 2: управление резкой курсора, двигатель продвигается на 5000 Гц, при обнаружении сигнала курсора двигатель продвигается на 10,00 мм. Выходной порт 0 выход, управляющий цилиндр, задержка 0,3 с, закрытый выходной порт 0, задержка времени 0,3 с.
000 скорость бега 5000
001 непрерывная работа 1,00
002 позиционирование jump 004
003 абсолютный прыжок 002
004 относительная эксплуатация 10,00
005 порт выход DO0 On
006 задержка времени 0,3
007 порт выход DO0 Off
008 задержка времени 0,3
Концевая инструкция 009
XJ-100Шаговый сервоконтроллер быстрого запуска

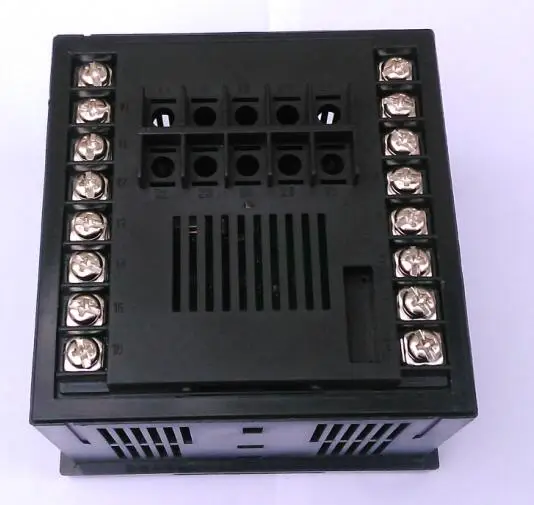

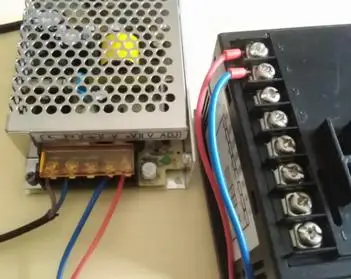

Один: подключение к питанию контроллера:
Используемый импульсный источник питания 24 В, L и N импульсного блока питания подключаются к сети переменного тока 220 В.

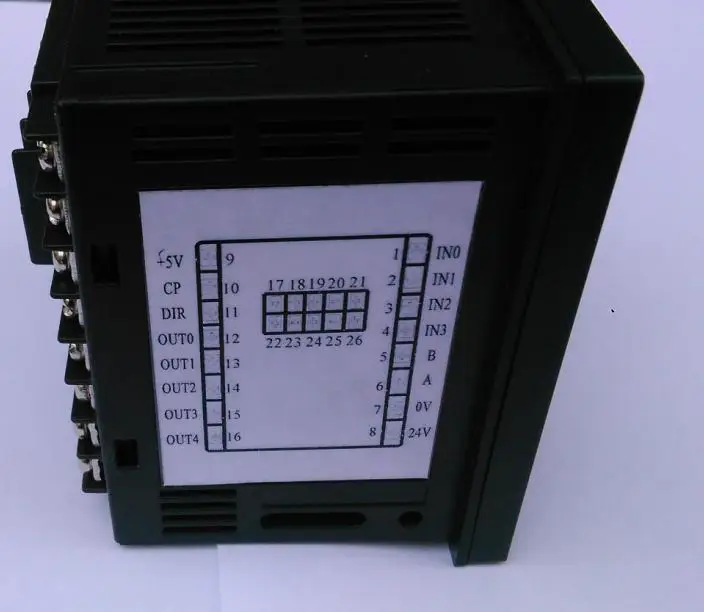

Блок питания подключается к контроллеру. + V (24V положительный) импульсного источника питания подключен к No. 8 терминал контроллера и-V (24 В заземление) импульсного блока питания подключен к No. 7 клемм контроллера.
Два: контроллер и подключение драйвера шагового двигателя:
Схема подключения контроллера и драйвера BM542. Клемма 9 контроллера подключается к PUL + и DIR + привода, клемма 10 подключается к PUL-, а клемма 11 подключается к DIR-.
Три:Контроллер и подключение трехпроводного бесконтактного переключателя NPN:
1, 2, 3, 4, 17, 18 и 19 клемм контроллера-Все входные порты, которые могут быть подключены к сигнальному проводу бесконтактного переключателя, И провод питания бесконтактного выключателя подключается к блоку питания контроллера соответственно (Или не соединены вместе, это то же самое, если он напрямую подключен к источнику питания.)
Подключение контроллера и кнопки:

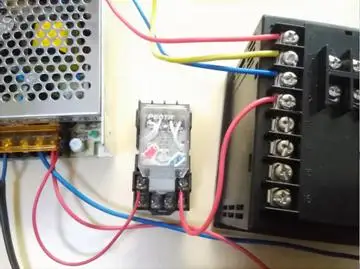

Четыре: контроллер и промежуточное реле постоянного тока 24 В или соединение пневматического электромагнитного клапана:
12, 13, 14, 15, 16, 22, 23 и 24 терминала контроллера-все выходные порты.Оба могут быть подключены к одному концу промежуточного реле, а другой конец промежуточного реле подключен к положительному полюсу импульсного источника питания 24 В. Пневматический электромагнитный клапан также может быть подключен таким образом. Ток не может превышать 500 мА.
