Последнее обновление: 23.04.2022

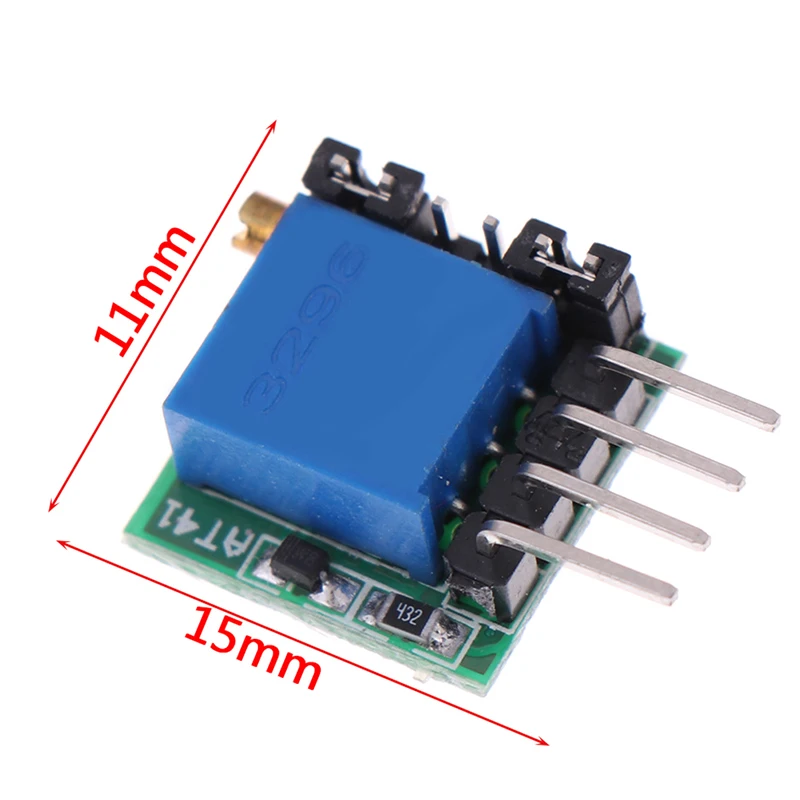

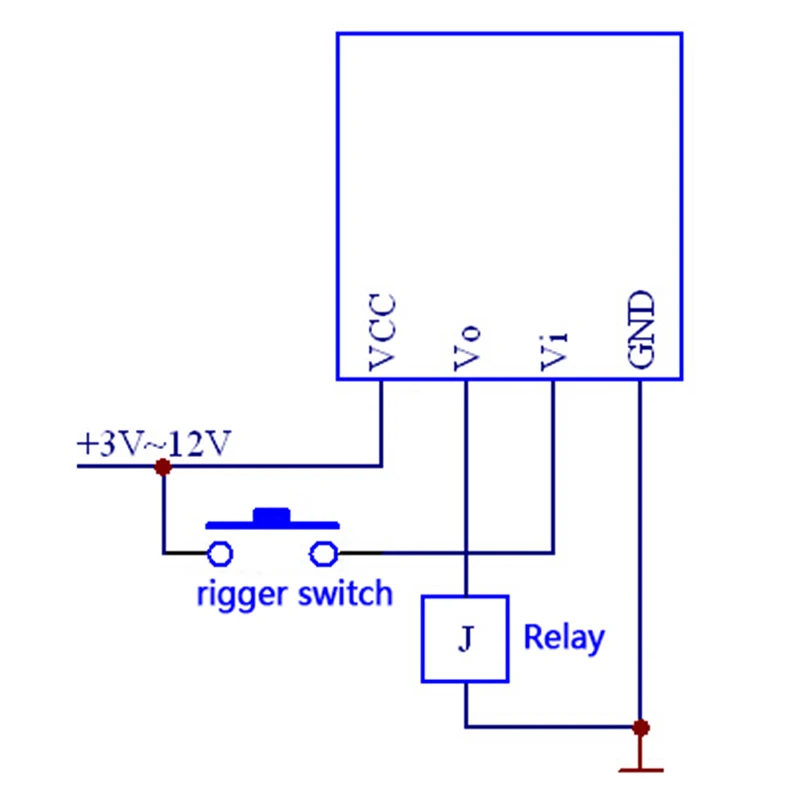

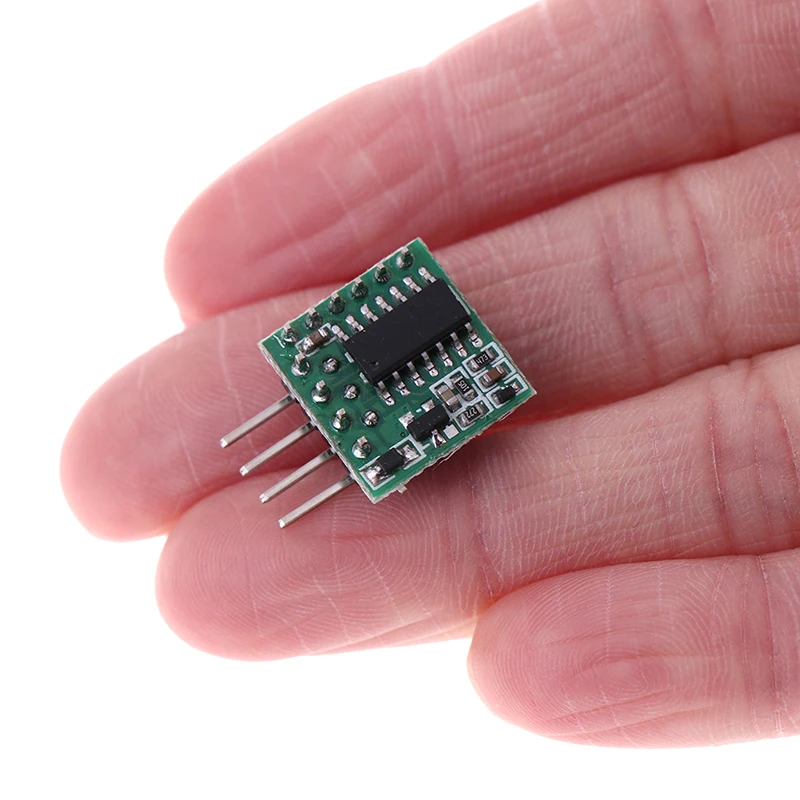

Введение:1. После включения питания выходной порт Vo не имеет выхода, после запуска сигнала высокого уровня входного порта Vi, выходной порт Vo не имеет выхода; После задержки в течение некоторого времени выходной порт Vo обеспечивает высокий уровень. Выше двух режимов может быть смещен провод модуля перемычки2. Диапазон регулировки времени задержки: 1s-40h3. Выходной порт Vo высокий уровень; Мощность вождения до 1500mA (короткое время может до 2500mA)4. Напряжение источника питания: 3-27 В постоянного тока5. Примечание: При использовании модуля, нагрузка отрицательная соединяется с отрицательной мощностью, нагрузка положительная соединяется с портом модуля Vo; Это контроль нагрузки положительная ВКЛ/ВЫКЛ6. Применение: переключатель задержки, таймер7. Размер: 15*11*8 мм8.Pin пространство: 2,54 мм

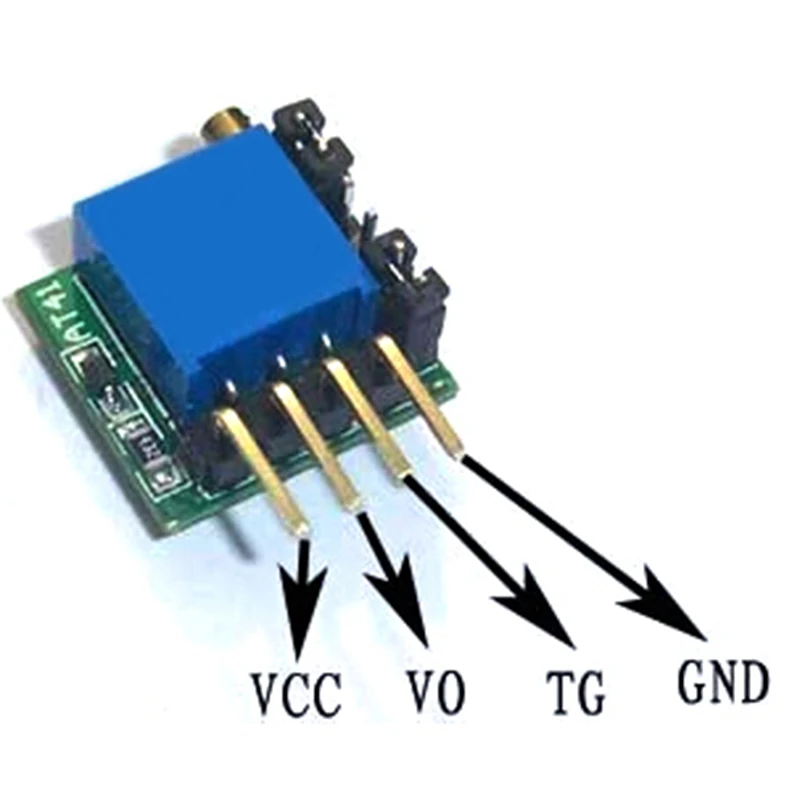

Макс. Рабочий ток:1)3 в: 0,27 мА2)5V:0.56mA3)12 В: 1,6 мА4)24V:4.4mAОпределение штифта:1.VCC: мощность2.Vo: выходной порт3.TG: входной порт триггерного сигнала (высокий уровень)4.GND: мощность заземления
Включает: 1 модуль
