16-канальный аналоговый цифровой мультиплексор CD74HC4067, модуль коммутационной платы, умная электроника

16-канальный аналоговый цифровой мультиплексор CD74HC4067, модуль коммутационной платы, умная электроника

Name: 🛍 16-канальный аналоговый цифровой мультиплексор CD74HC4067, модуль коммутационной платы, умная электроника
Brand: Разное
SKU: 1005001621875985
Price: 47.50 RUB
Availability: InStock
Rating: 5 (81 reviews)

30 Отзывов

80 Заказов

47,50₽

В наличии!

Перейти

Последнее обновление: 18.09.2024

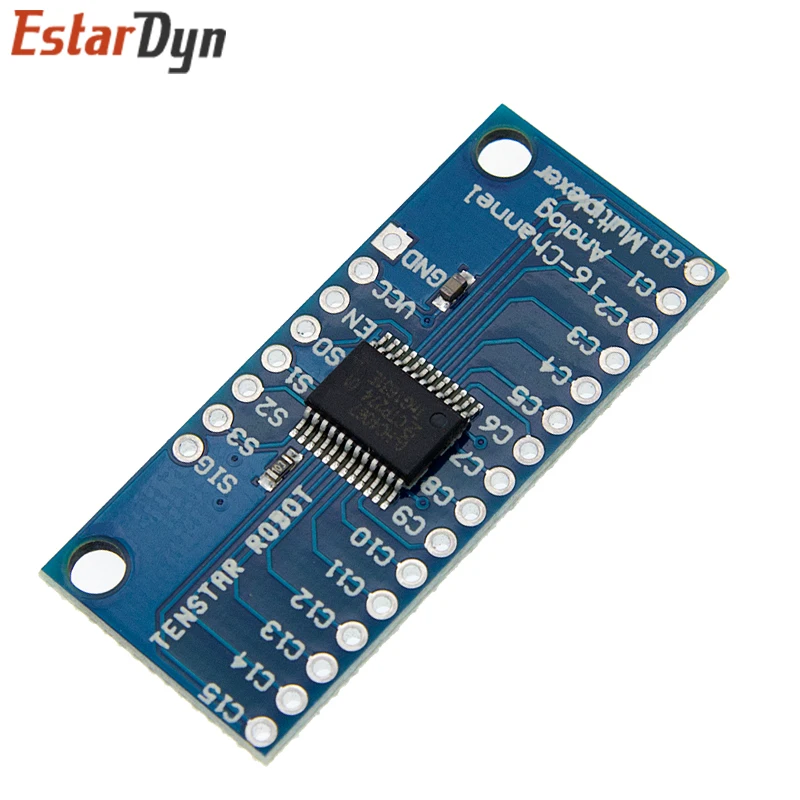

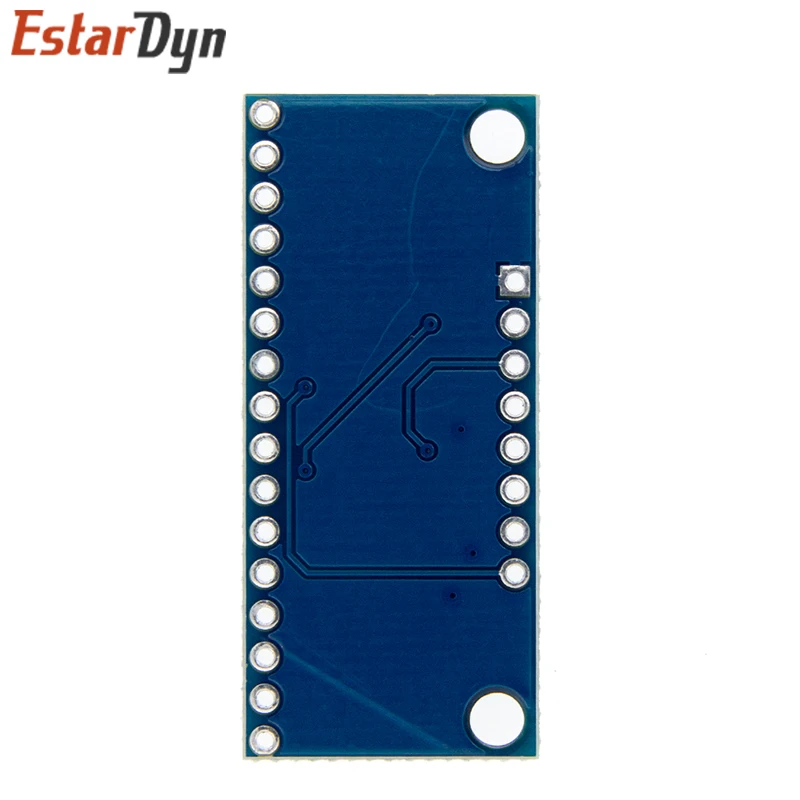

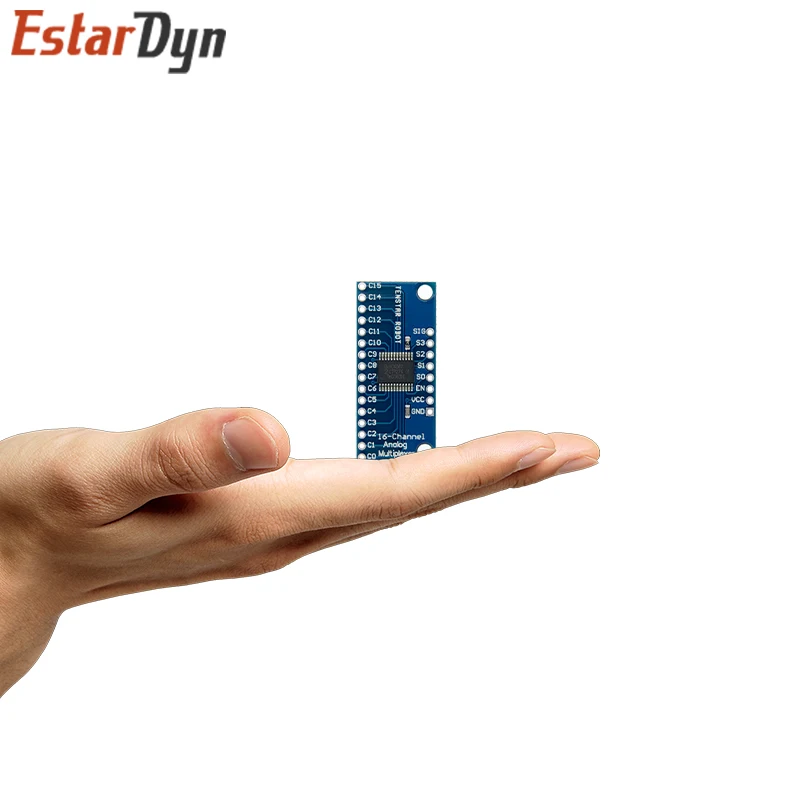

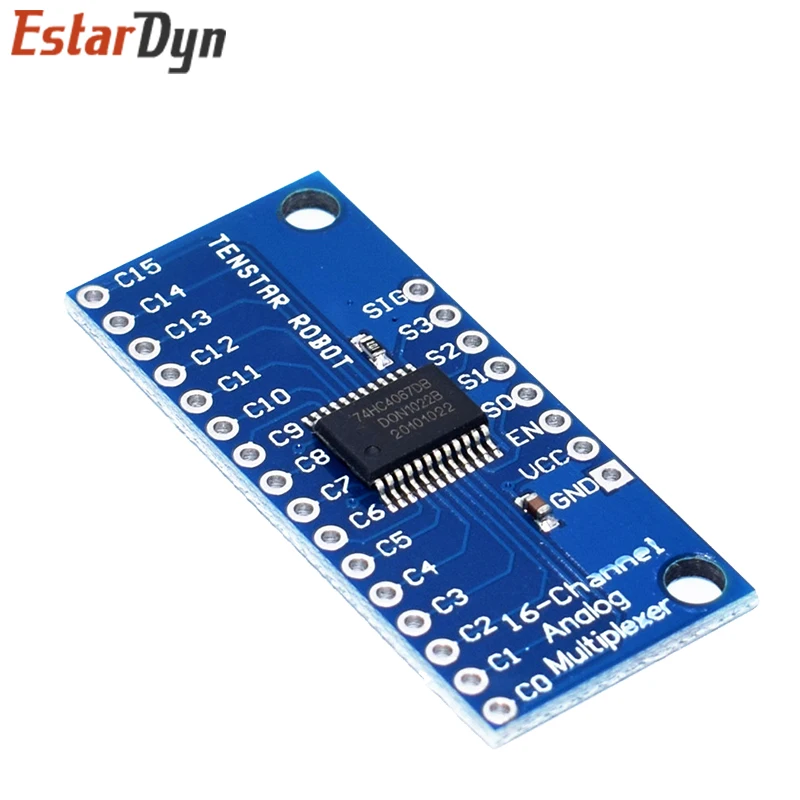

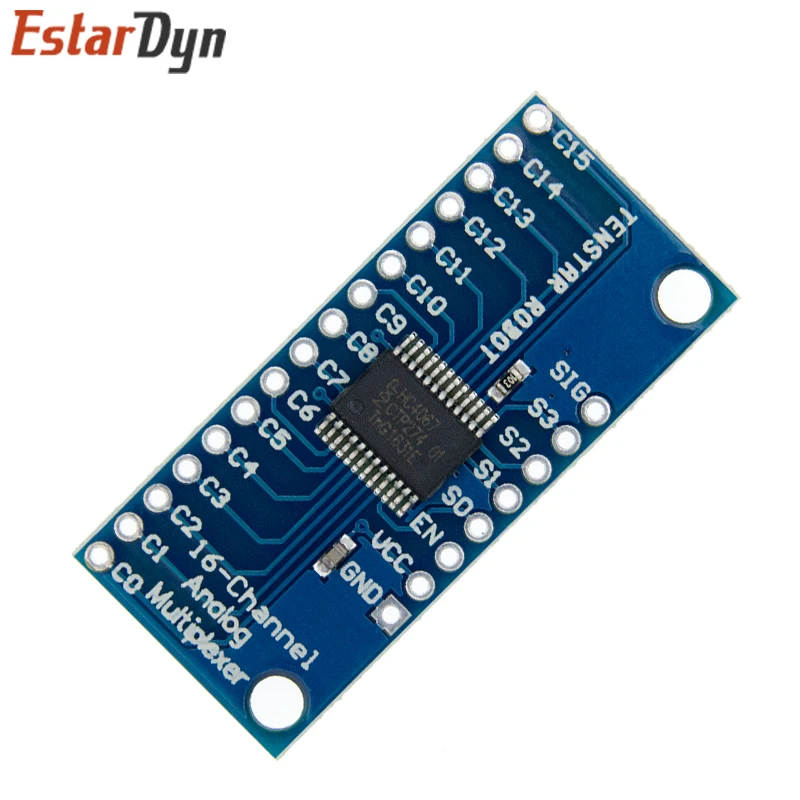

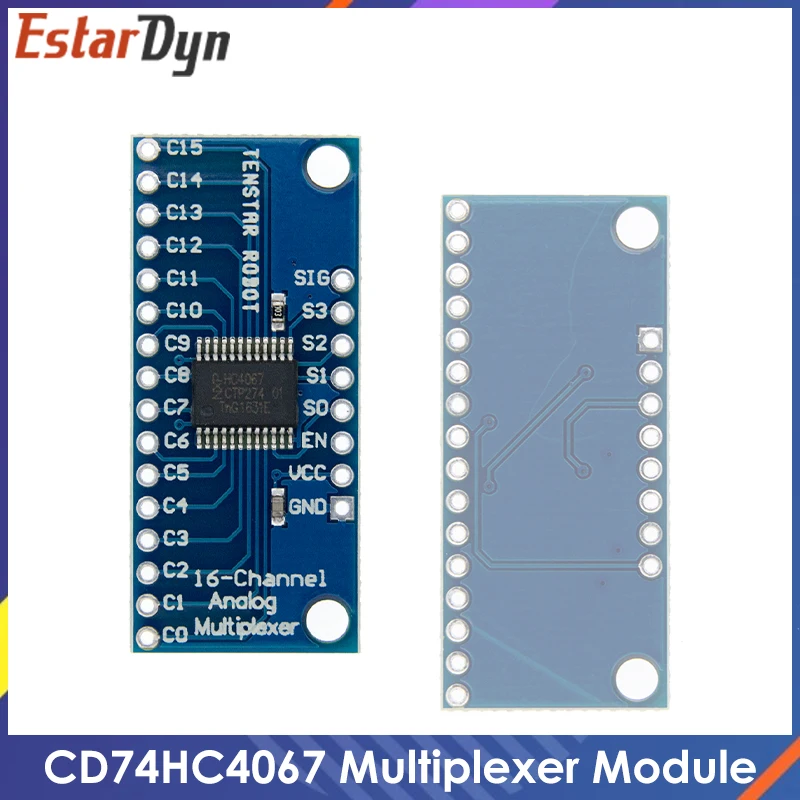

Это a коммутационная плата за очень удобный 16-канальный аналоговый/цифровой оптический мультиплексор/демультиплексор CD74HC4067.

Этот чип похож на поворотный переключатель-он перемещает общий штифт

(COM в схеме SIG на плате) к одному из 16-канальный видеорегистратор шпильки (CHANxx).

Работает как с цифровыми, так и с аналоговыми сигналами (напряжение не может быть выше VCC),

И функции соединений в любом направлении.

Чтобы контролировать его, Подключите 4 цифровых выхода к адресу чипа, выберите контакты (S0-S3),

И отправьте ему бинарный адрес желаемого канала (см. Таблицу данных для получения подробной информации).

Это позволяет подключать до 16 датчиков к вашей системе, используя только 5 контактов!

Так как mux/demux также работает с цифровыми сигналами,

Вы можете использовать его для передачи последовательных данных ttl-уровня или от нескольких устройств.

Например, вы можете использовать его для подключения контактов TX 16 устройств к одному контакту RX на вашем микроконтроллере.

Затем вы можете выбрать любое из этих 16 устройств для прослушивания.

Если вы хотите двустороннюю связь, вы можете добавить вторую доску к маршруту

Линия TX вашего микроконтроллера до 16 линий RX устройства.

Используя несколько досок, вы можете создать аналогичные механизмы для I2C, SPI и т. д.Внутренние переключатели двунаправленный, поддерживает напряжение между заземлением и VCC,

Имеют низкую устойчивость и низкую утечку, а также для предотвращения перекрестия, выполняйте переключение перед изготовлением.

Плата также выдает чип с включенным штифтом, который при вождении высоко,

Полностью отсоединит общий штифт (все выключены).
