Введение

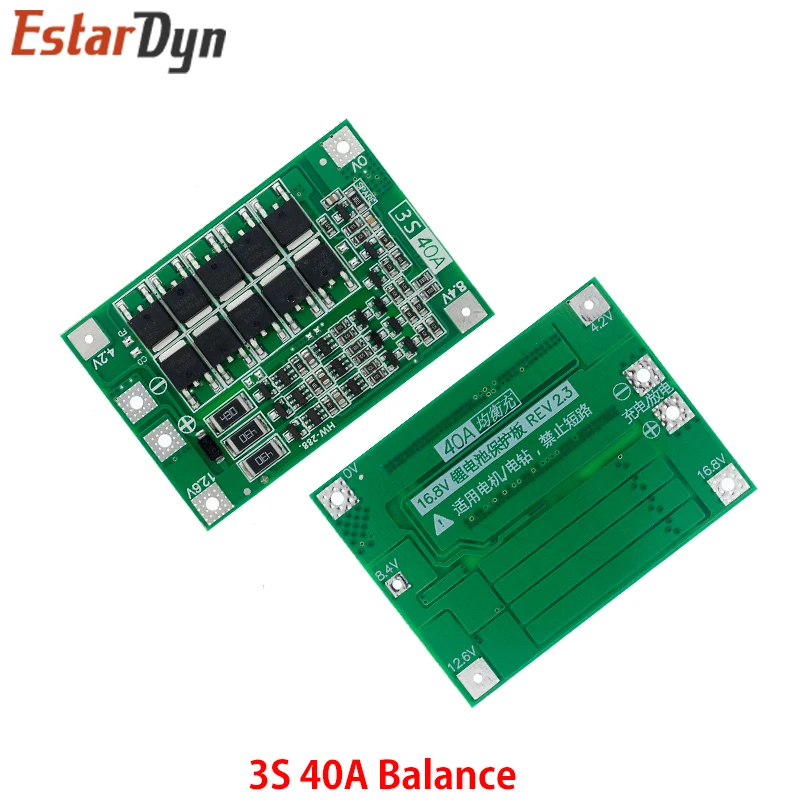

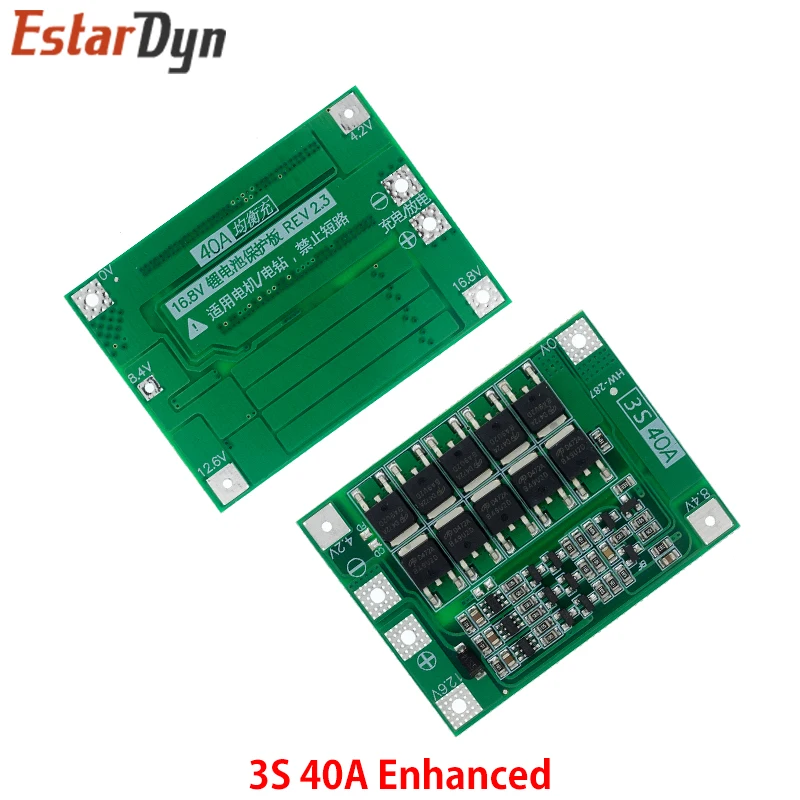

Название продукта: 3 строки 12,6 V 40A литиевая батарея Защитная панель

Зарядное напряжение: DC 12,6 V ~ 13,6 V

Непрерывный ток разряда: максимум 40 А (если теплоотдача не является хорошей, пожалуйста, уменьшите ток нагрузки)

Непрерывный ток зарядки: до 20А

Размер баланса: 41*61*4 мм

Улучшенный Размер продукта: 41*55*4 мм

Применимый выбор: применимо к Номинальное напряжение 3,7 V, полностью заряженный 4,2 V литиевая батарея

(Включая 18650, 26650, полимерный литиевый аккумулятор), может быть просверлено НИЖЕ 170 Вт

Примечание 1: успешно начать сверла требуется 3 10C-20C аккумуляторных батарей или 6 5C-10C аккумуляторных батарей (рекомендуемая мощность батареи модели: sony vtc4, vtc4A, vtc5A, vtc6) OV и 12,6 V кабель, используйте медную проволоку 3 квадратных миллиметров или больше (никелевые листы не могут быть использованы)

Примечание 2: строго подключайте 0 В, 4,2 в, 8,4 в, 12,6 в согласно схеме. Не прикасайтесь к компонентам на плате при пайке провода. Не умышленное короткое замыкание.

Примечание 3: при пайке аккумулятор в первый раз или в тех случаях, когда идет зарядка, до тех пор, пока один аккумулятор превышает 4,2 V, резистор «430» нагревается и разряжается (разрядка до 4,19 В для остановки нагрева). Если резистор «430» сильно горячий, проверьте, подключена ли не та линия.

Подготовка оборудования

Подготовьте 3S 12,6 V 40A модуль защиты литиевой батареи, аккумулятор, источник питания, высокомощный резистор нагрузки.

На рисунке ниже показана схема разрядки модуля. Аккумулятор состоит из 3 струн. Подключенный аккумулятор должен соответствовать току разряда 40A. Он может быть реализован путем параллельной батареи или покупки батареи с большим разрядным током. Например, если аккумулятор 2000 мА · ч и разряд 10 с, то нужны только 3 струны 2 и ток разряда 40 А.

На рисунке ниже показана схема зарядки аккумулятора. Напряжение зарядки DC12.6V ~ 13,6 V. Ток зарядки зависит от подключенного аккумулятора, а максимальный-не более 20 А. Модуль имеет сбалансированный путь зарядки, и функция выравнивания работает только тогда, когда производительность батареи не сильно отличается.

Введение

Название продукта: 4 строки 14,8 V 16,8 V 40A литиевая батарея Защитная панель

Напряжение зарядки: 16,8 В ~ 17 В постоянного тока

Непрерывный ток зарядки: до 20А

Размер баланса: 45*60*4 мм

Улучшенный Размер продукта: 44*55*4 мм

Применимый выбор: применимо к Номинальное напряжение 3,7 V, полностью заряженный 4,2 V литиевая батарея

(Включая 18650, 26650, полимерный литиевый аккумулятор), может быть просверлено НИЖЕ 170 Вт

Примечание 1: для успешного запуска сверла требуется три аккумулятора 15C-20C или шесть аккумуляторов 10C-15C (Обычный 18650 не может начать сверло!).

Примечание 2: строго в соответствии с проводкой карты 0V, 4,2 V, 8,4 V, 12,6 V, 16,8 V, не умышленно короткого замыкания.

Примечание 3: когда используется нагрузка мотора кисти, попробуйте подключить неполярный конденсатор (Выдерживает напряжение выше 25 в, емкость 10 мкФ-100 мкФ) К положительным и отрицательным клеммам двигателя, чтобы предотвратить обратный Спайк от двигателя. Сломайте трубку MOS.

Примечание 4: 4 группы батарей серии, пожалуйста, убедитесь, что напряжение каждой группы батарей, если не то же самое, пожалуйста, заполните каждую батарею отдельно, а затем используйте в серии. Тест на разрядку, падение напряжения быстрее батареи, что Группа плохой батареи.

На рисунке ниже показана схема разрядки модуля. Аккумулятор 4 струны. Подключенный аккумулятор должен соответствовать току разряда 40A. Он может быть реализован путем параллельной батареи или покупки батареи с большим разрядным током. Например, аккумулятор 2000 мА · ч, разрядка несколько 10С, затем требуется только 4 серии 2 и максимальный ток может достигать разрядного тока 40А, стабильная разрядка требует 4 струн 4 и может быть, И нужно обратить внимание на рассеивание тепла, разрядная батарея быстро упадет.

Ntroduction

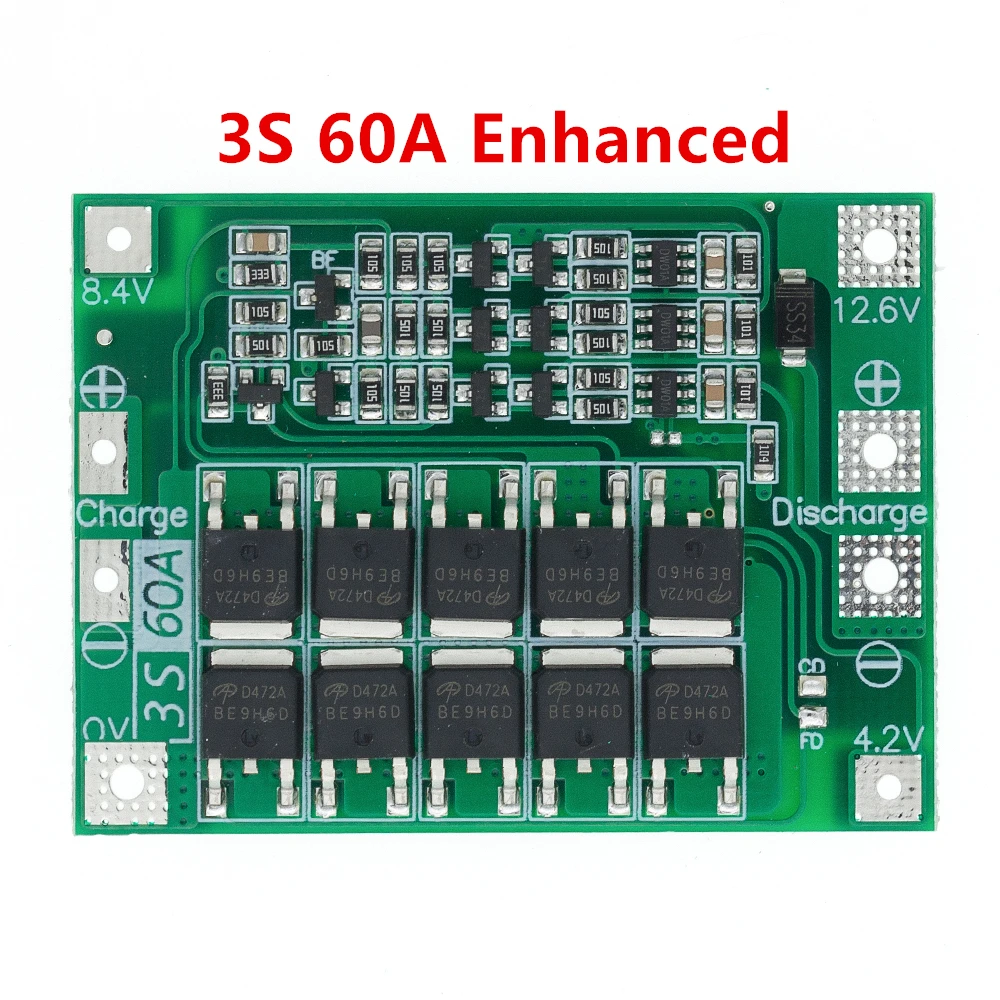

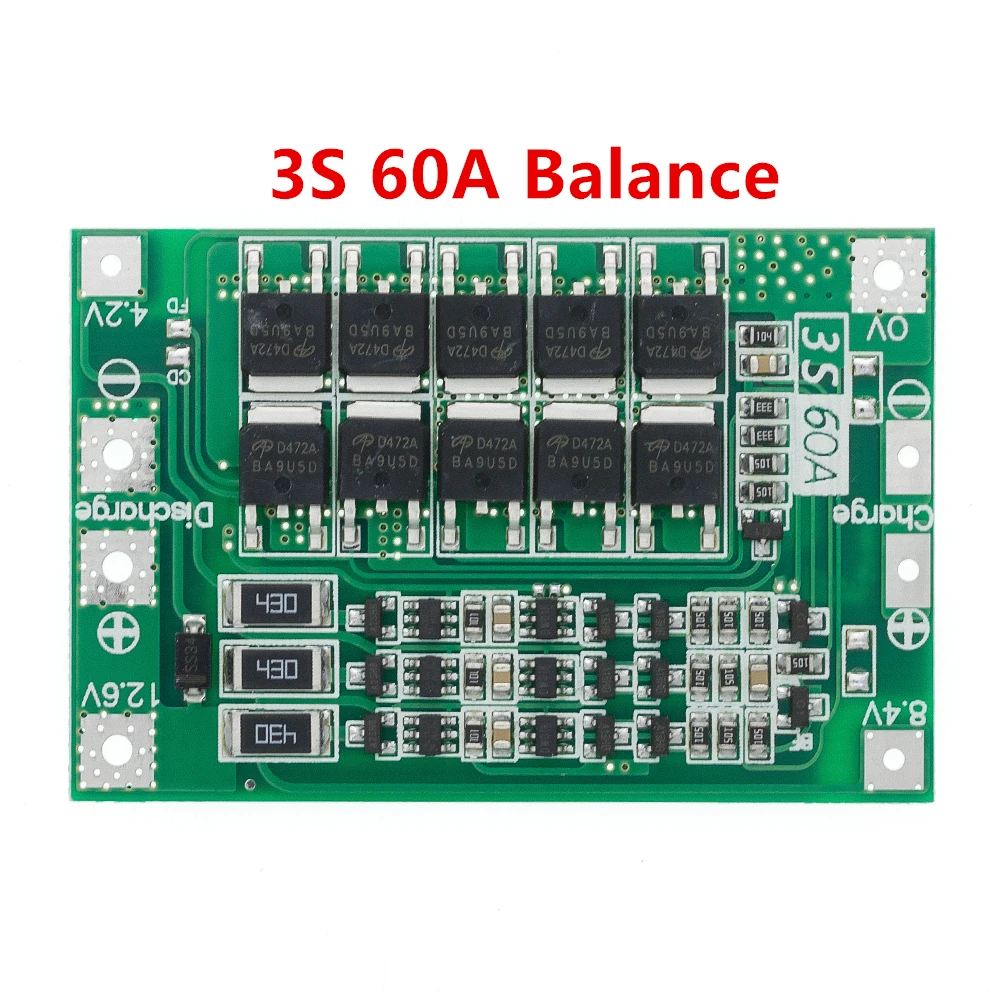

Название продукта: 3S плата защиты литиевой батареи 60A улучшенная версия

(1) Описание продукта: Этот продукт используется для зарядки/разрядки трех групп литиевых батарей в серии, и каждая группа может подключать несколько литиевых батарей параллельно. Он может

Выдерживает непрерывный ток зарядки 20А, непрерывный ток разряда 40А, мгновенный ток ниже 80А. Используется

Во время процесса условия рассеивания тепла должны быть хорошими. Если условия рассеивания тепла не хороши, пожалуйста, уменьшите текущее использование и не позволяйте плате

У ребенка заметно горячее чувство. Во время зарядки и разрядки он имеет защиту от перезаряда, защиту от переразряда и перегрузки по току

Защита, защита от короткого замыкания. Этот продукт может быть использован в электрической дрели, опрыскивателей, светодиодный свет, низкая мощность обратного хода.

Заряжайте и разряжайте батареи трансформаторов и других продуктов.

(2) Параметры продукта:

◆ Модель продукта: HW-552;

◆ Размер: 41*60*1 мм;

Напряжение при зарядке: 12,6 В-13 в;

◆ Максимальный рабочий ток: 60 А (условия отведения тепла очень хорошие);

◆ Ток непрерывной зарядки (верхний предел): 20А;

◆ Ток непрерывного разряда (верхний предел): 40A;

◆ Защита от перегрузки по току: 125A;.

◆ Перезаряда обнаружения: 12,8 V (для 3 группы батареи);

◆ Перезаряда высвобождение аттрактанта: 12,3 V (для 3 группы батареи);

◆ Переразряда обнаружения: 2,4 V (для приготовления пищи на 1 группы батареи);

◆ Переразряда высвобождение аттрактанта: 3,0 V (для приготовления пищи на 1 группы батареи);

◆ Защита от короткого замыкания: да;

◆ Рабочая температура: -40-+ 85C;

◆ Условия хранения: -40-+ 125C.

(3) инструкции по использованию:

Три варианта использования

А. Зарядка (защита от перезарядки)

(1) Во-первых, проводка должна быть строго в соответствии с приведенной выше таблицей. Используйте хорошие провода и хороший контакт

Хорошо, потому что даже небольшое сопротивление вызовет большой ток.

Падение давления и генерирует много тепла, что влияет на производительность платы.

(2) подключите источник питания 13 в к зарядному концу платы и начните зарядку.

(3) плата обнаруживает общее напряжение серии трех групп батарей. В тех случаях, когда напряжение достигает 12,8 V Совет будет

Выключите цепь зарядки аккумулятора, это защита от перезарядки

(4) в тех случаях, когда напряжение аккумуляторной батареи падает ниже 12,3 V, защита от избыточного заряда благодаря связаться с нами и Совет будет снова открыть

Цепь зарядки аккумулятора перезаряжена.

(5) если плата включит защиту от перегрузки по току/короткого замыкания по какой-то причине во время зарядки, вы

Чтобы удалить соединение со стороны загрузки, а затем выключить питание и перезапустить, вы можете отменить защиту от перегрузки по току.

Вы также можете отключить нагрузку, подождать несколько секунд, и защита от перегрузки по току автоматически отменена.

B. Разряд (защита от переразряда)

(1) проводка должна быть выполнена строго в соответствии с приведенной выше таблицей. Используйте хорошие провода и хороший контакт

Даже если сопротивление не слишком большое, когда большой ток течет, это вызовет большое падение напряжения, и

Генерирует много тепла, что влияет на производительность платы.

(2) Включите нагрузку, и литиевый аккумулятор поставляет питание на нагрузку через плату. С хорошей теплоотдачей, плата может

Выдерживает непрерывный ток 40 А, если теплоотдача очень хорошая, даже до 60 А.

(3) во время процесса разрядки, когда обнаруживается, что напряжение определенной группы батарей падает до предела перенапряжения, плата

Включите защиту от перегрузки и выключите разрядку. Обратите внимание, что напряжение батареи обнаружено во время разрядки платы

Будет ниже, чем измерение напряжения на аккумуляторе с помощью мультиметра, что вызвано проводами и батареей

Таким образом, после включения защиты от переразряда, вы используете Вольтметр для измерения напряжения на аккумуляторе, который часто выше, чем

2,4 V. Кроме того, терминал «0 В» на плате и Непрямая линия батареи не хороши, что вызовет перегрузку.

Защита напряжения если сумма вашего заказа превышает 2,4 V.

(4) когда напряжение батареи поднимается выше 3 В, защита от перегрузки отпускается. Если защита от перегрузки недоступна

Кроме того, нагрузка может быть отключена и защита от перегрузки будет выпущена.

C. Защита от перегрузки по току.

Когда ток слишком большой, плата включается защита от перегрузки по току, соединение линии отключено, и зарядка или

Разрядка.

Успешный запуск условий электрической дрели:

(1) ток разряда батареи должен достигать минимального пускового тока электрической дрели;

(2) соединение между аккумулятором и защитной панелью должно быть максимально коротким, а сердечник провода должен быть максимально плотным;

(3) Другие условия находятся и дополняются отдельно.

Да

Вес логистики
0.020
Индивидуальное изготовление
Да
Каждая упаковка
1
Минимальная единица измерения
100000015
Мощность рассеивания
1
Название бренда
Estardyn
Напряжение электропитания
3S 40A Li-ion Lithium Battery 18650 Charger PCB BMS Protection Board
Номер модели
3S 40A 60A
Применение
Компьютер

Продано В
sell_by_piece
Происхождение
Китай
Рабочая температура
-40-+85
Размер логистики - высота (см)
11
Размер логистики - длина (см)
11
Размер логистики - ширина (см)
11
Состояние
Новый
Тип
Регулятор напряжения
Упаковка
SMD
