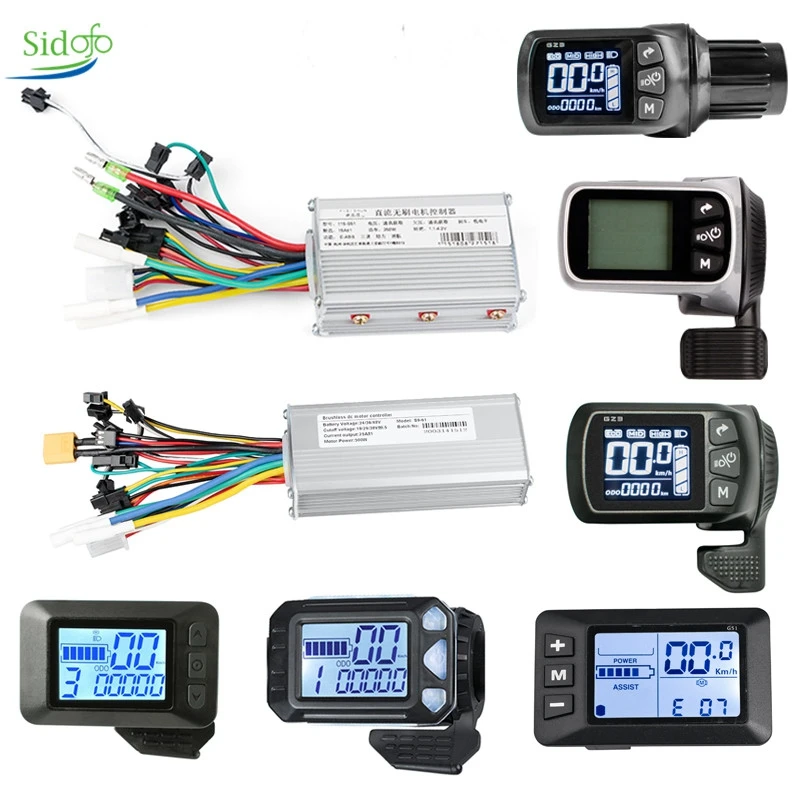

Контроллер двигателя для электровелосипеда, 24 В, 36 В, 48 В, 350 Вт, 500 Вт, с ЖК-дисплеем

Контроллер

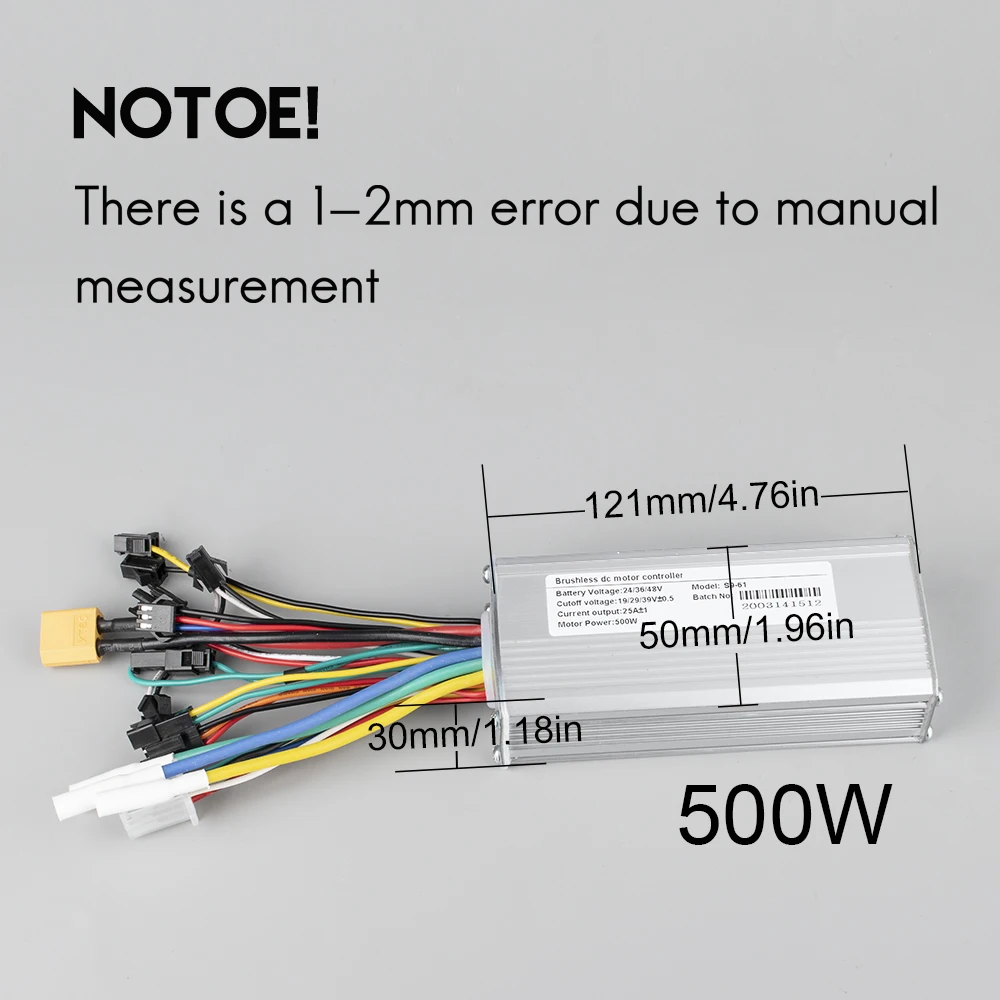

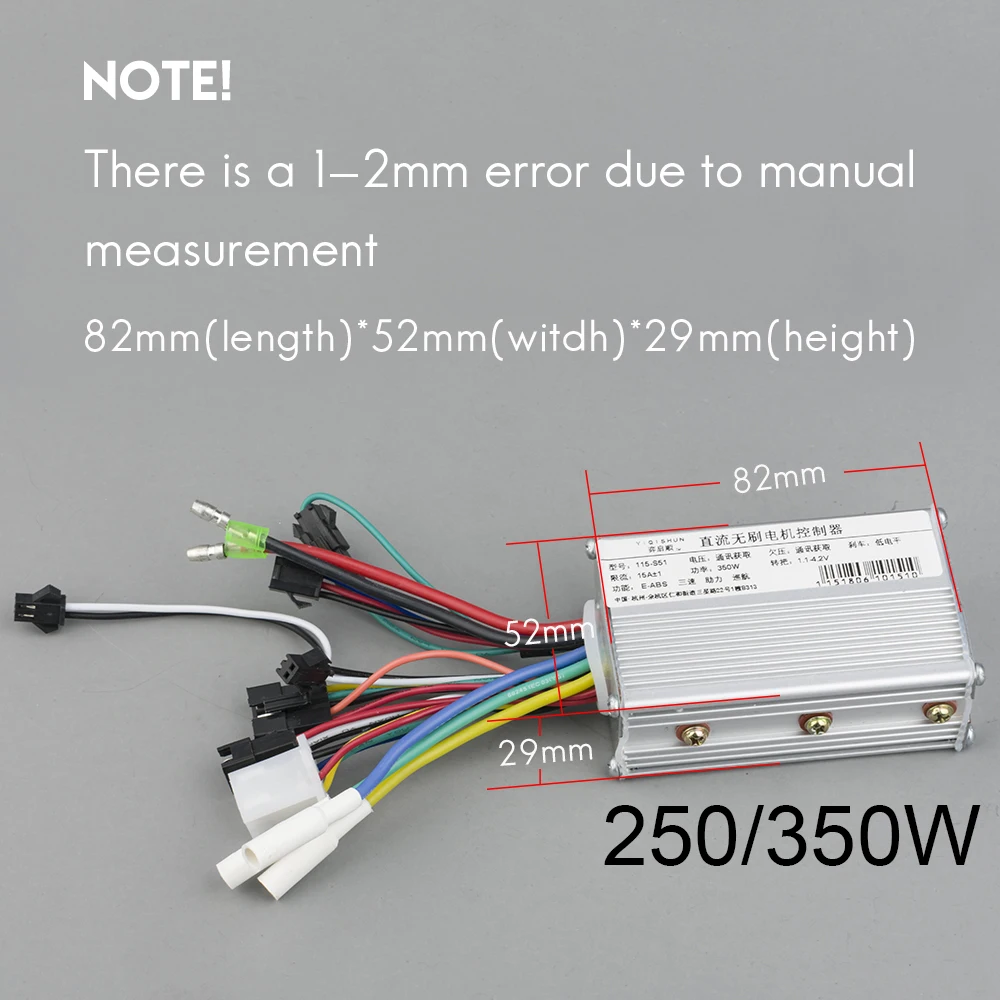

Стиль двигателя: бесщеточный Номинальное напряжение: 24 В 36 в 48 в Номинальная мощность: 250 Вт 350 Вт 500 Вт Ток: 13A ± 1A(250 Вт), 15A ± 1A(350 Вт), 25A ± 1A(500 Вт) Размер контроллера: 86 мм * 53 мм * 30 мм (250 Вт, 350 Вт), 121 мм x 50 мм x 30 мм (500 Вт) Использование для: электровелосипеда, ebike, e-scooter, e-car, e-golf car и т. д.

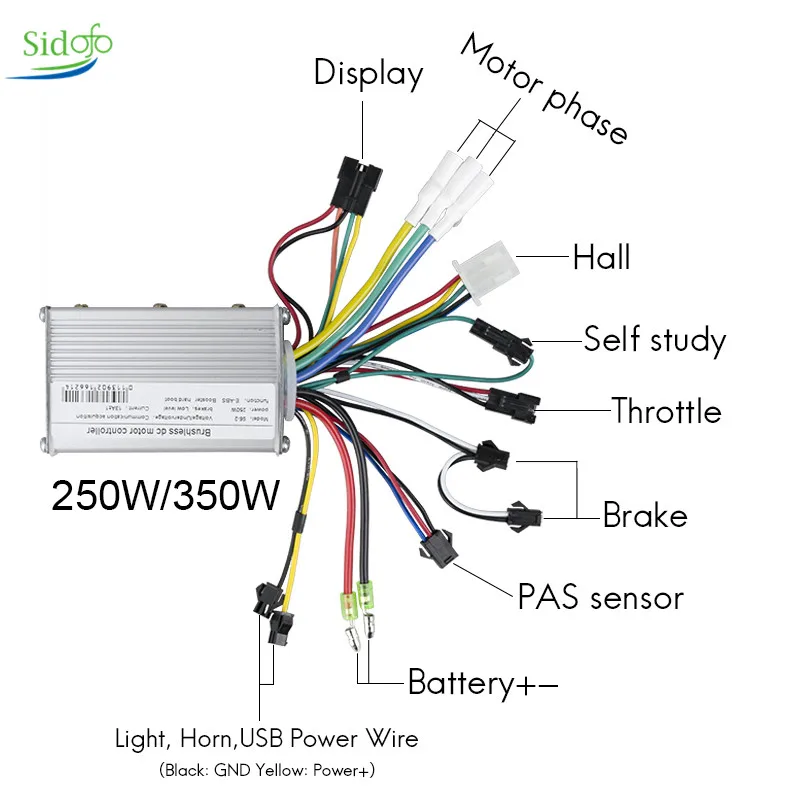

Как использовать самостоятельное обучение:

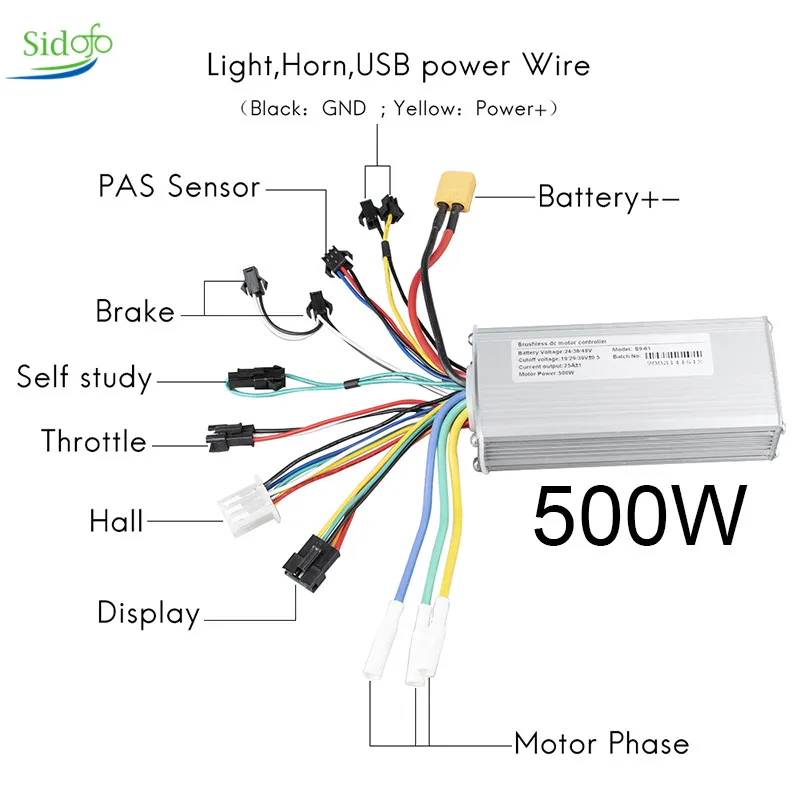

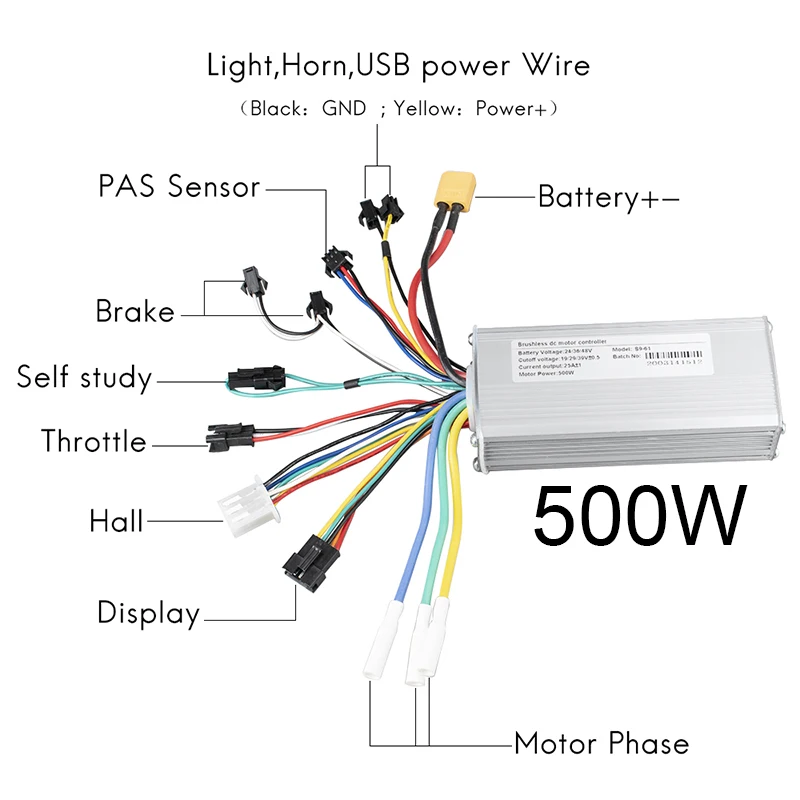

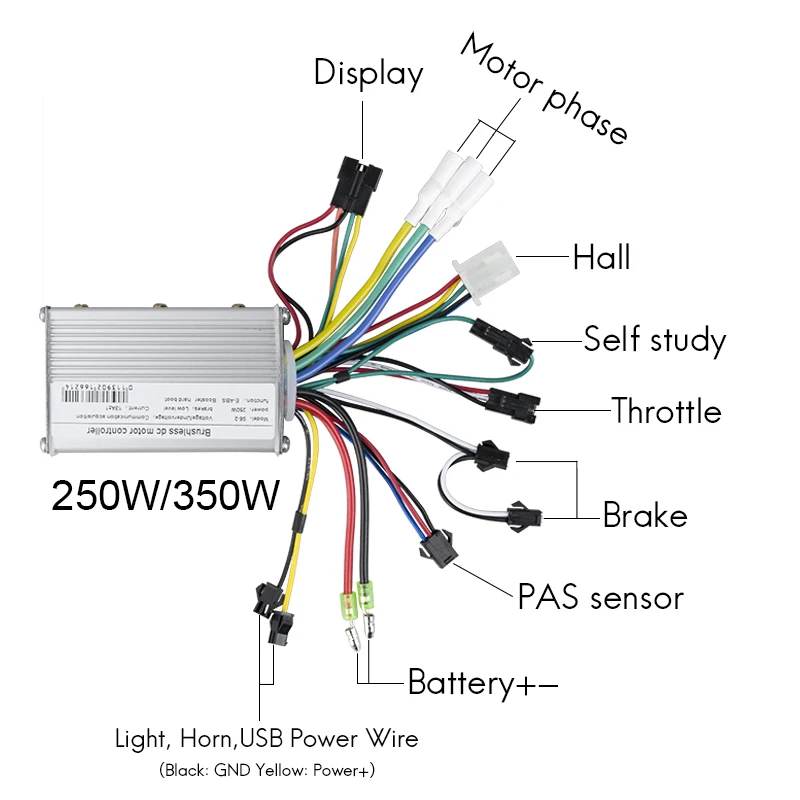

При использовании контроллера и двигателя для работы в первый раз, следует сначала использовать самообучающийся провод. Шаг 1. Подключите провод двигателя, провод холла, провод батареи и другие функциональные провода. Шаг 2, подключите самообучающийся провод, Двигатель вращается вперед, пусть он учится автоматически в течение 10-20 секунд, отсоедините самообучающийся провод, подключите к другим функциональным проводам, завершите самостоятельное обучение и не нужно использовать его в будущем.

Как установить P07:

1. Если у вашего двигателя есть провод датчика скорости (некоторые-белая проводка в холле), набор P07-1. 2. Если ваш двигатель без провода датчика скорости (зал 5 проводов), вы должны знать номер магнита двигателя и Передаточное отношение двигателя. P07 = магнит • передаточное число (например: магнит = 20 передаточное число = 1:4.5, таким образом, P07 набор до 20*4,5 = 90

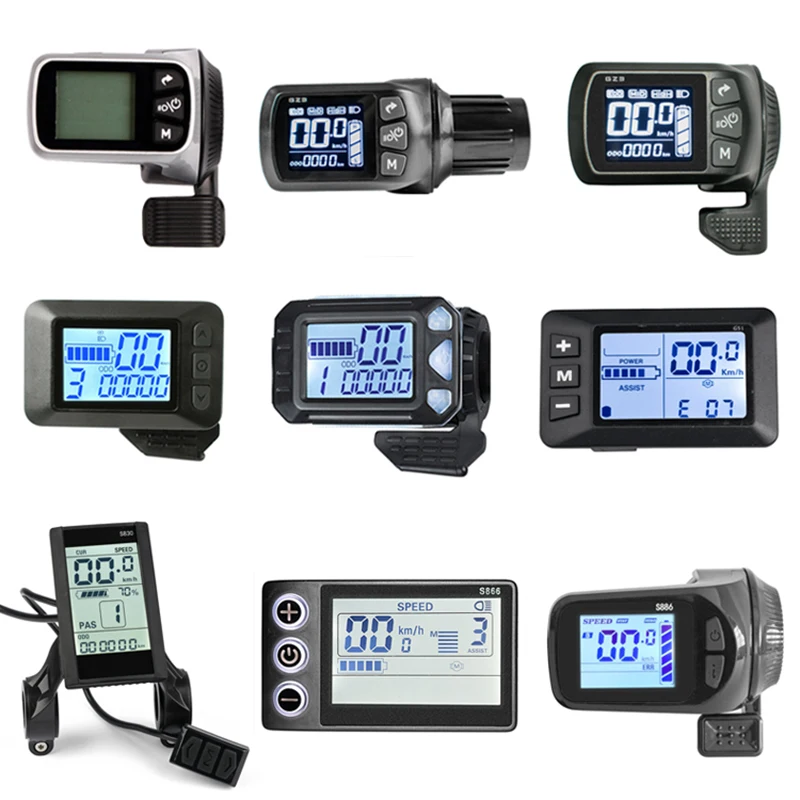

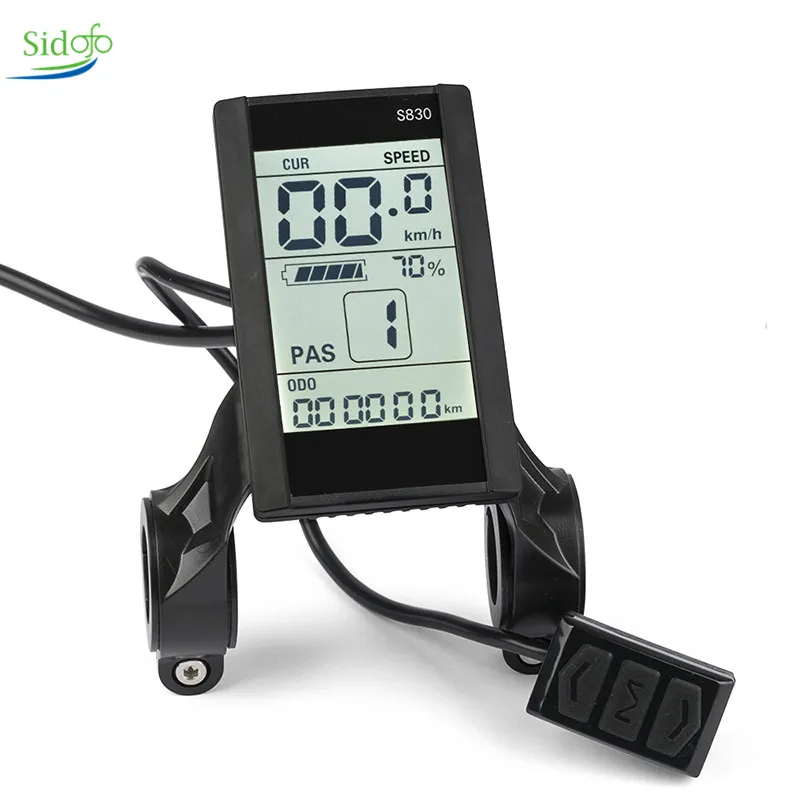

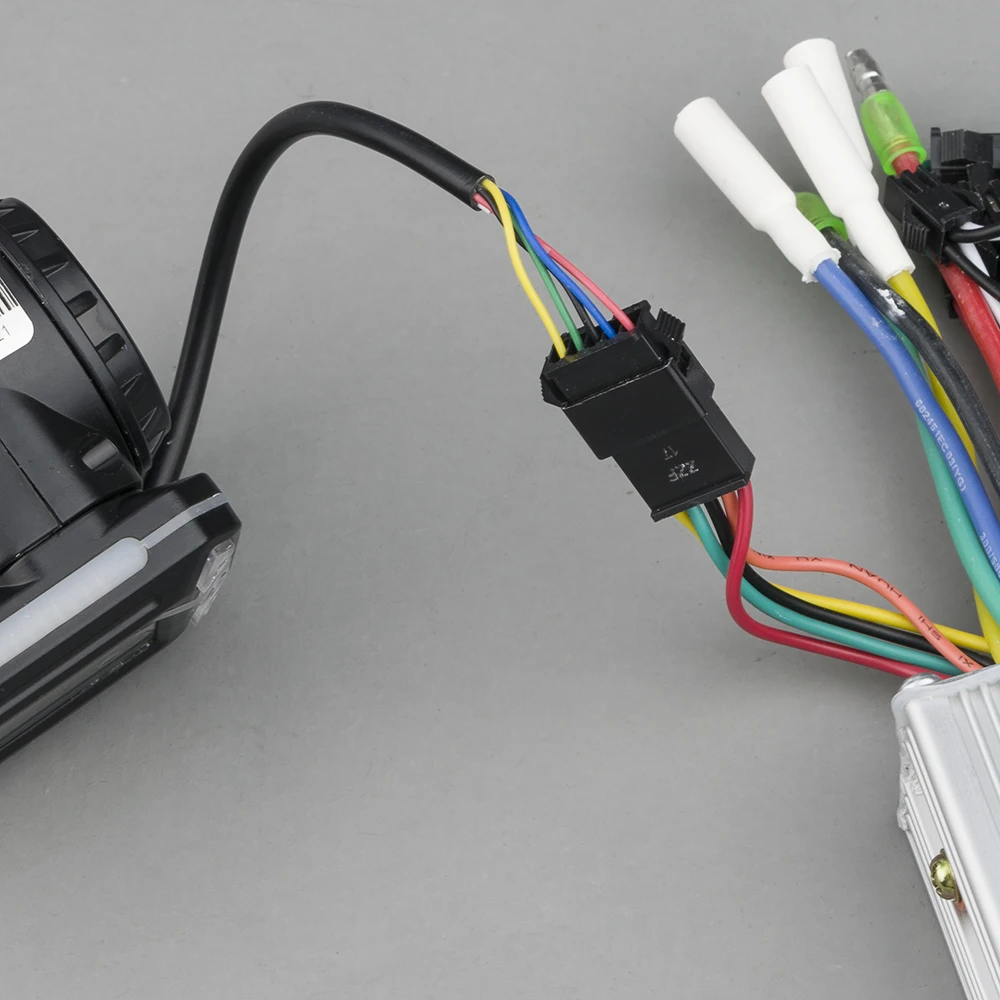

Дисплей фары

(Включение питания) нажмите и удерживайте кнопку «+» 3 секунды, чтобы включить/выключить;

Настройка операции (только нужно установить P03, P06, P07, P10, P13)

◆ Нажмите кнопку «+» и «-» вместе 3 секунды, чтобы войти в интерфейс настройки; ※ Нажмите кнопку «M», чтобы войти в пункт настройки; Нажмите кнопку «вверх» и «вниз», чтобы выбрать параметр; P01: метровая подсветка; P02: блок пробега, 0: км; 1: миля; P03: уровень напряжения, базовое рабочее напряжение; P04: время сна, 0: без сна, единица измерения: мин P05: вспомогательное положение, 0:3,1:5, режим; P06: колесо Диаметр, единица измерения-сантиметр дюймов; Точность: 0,1; P07: Количество магнитов скорости, диапазон: 1-100; (Примечание: здесь только для набора отображения скорости, не влияет на фактическую скорость) P08: Ограничение скорости, диапазон: 0-50 км/ч, 50: означает неограниченную скорость; (при большой скорости, чем настройка скорости, выключите Выход PWM) P09:Zero или non-zero start,0:zero start; 1:non-zero start; P10: Настройка режима привода: 0: электропривод, дроссельная заслонка недействительна; (вспомогательная мощность) 1: режим электропривода дроссельной заслонки, помощь недействительна; 2: эффективность как помощи, так и дроссельной заслонки; P11: Настройка чувствительности, диапазон: 1-24; P12: Настройка силы старта, диапазон: 1-5; P13: Настройка типа Assist PAS. Нью-Йорк (5/8/12) один зал PAS: комплект для 5/8 двойных зал PAS: набор до 12 P14 :P15: функции не открываются; P16:ODO clear; Длительное нажатие кнопки вверх 5 секунд для очистки;
