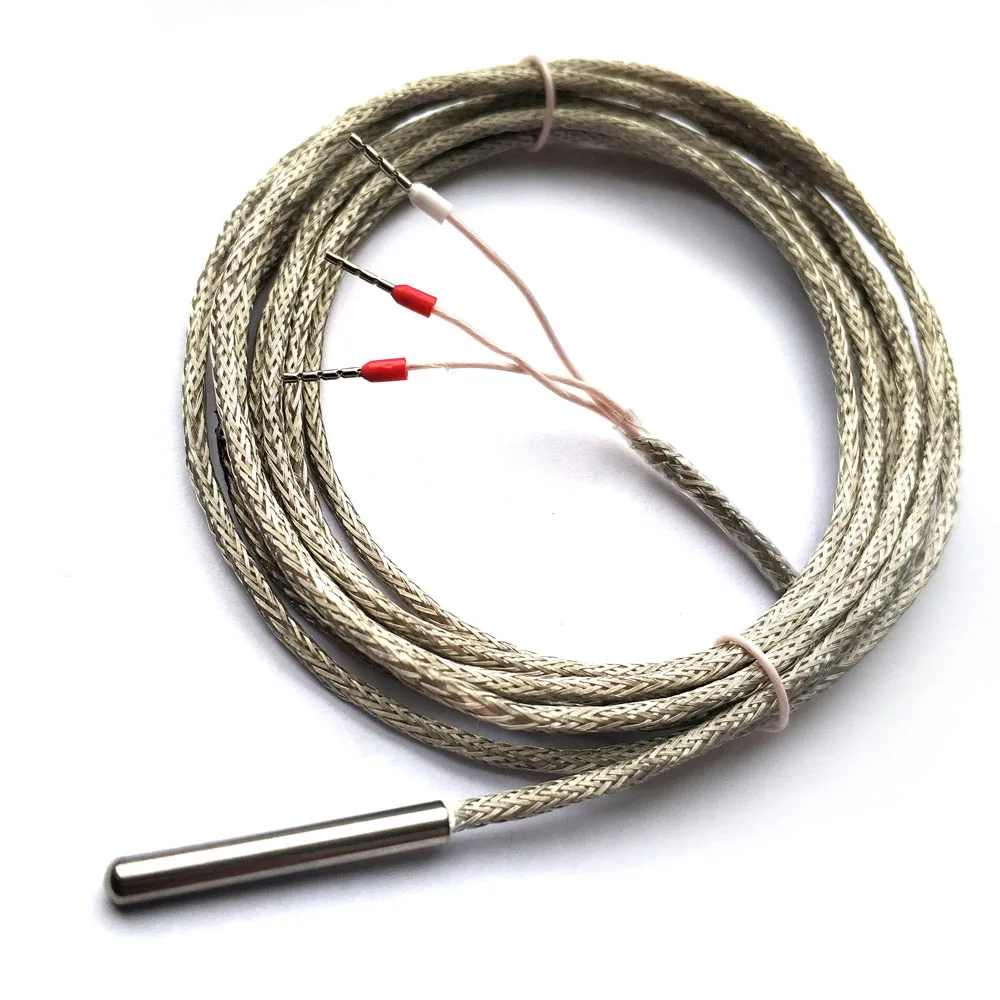

Платиновый датчик температуры в гильзе из нержавеющей стали диаметром 4 мм и длинной 30 мм. При температуре 0 градусов сопротивление 100 Ом.
Измерительный элементНаименование: PT100 Heraeus Sensor TechnologyТип: Тонкопленочный платиновый чувствительный элементСопротивление при температуре 0ºC: 100 ОмТемпературный коэффициент: 3850 ppm / KТочность (допуск): ± 0,3% (Tolerance class B)Рабочий диапазон рабочих температур -70ºC ~ +500ºCТок измерения: 0,3-1,0 мАDIN EN 60751
Исполнение датчикаГильза из нержавеющей сталиДиаметр: 4 мм.Длинна гильзы: 30 мм.Материал: нержавеющая сталь марки AISI 304 аустенитная сталь с низким содержанием углерода. Нержавеющая сталь марки AISI 304 является кислотостойкой и выдерживает краткосрочное поднятие температуры до 900 градусов.Компаунд: Силиконовый КТ-73 теплопроводный, термостойкий (до +300 ºС) не вызывает коррозии при температурах прогрева до 200º СКабельДлинна: 2 метра.Сечение жилы: 3х0.2 мм2 в оплеткеНаименование: МГТФЭ Изоляция: Выполнена обмоткой из плёнки фторопласта-4 по ГОСТ 24222-80 (ТУ МХПМ 549-56, ВТУ МХПМ-461-55) с последующей тремобработкой.Сопротивление изоляции при 220 °С не менее 100000М ОмКласс гибкости: 5Диапазон рабочих температур: -60⁰С до +220⁰ССрок службы: не менее 20 лет с даты изготовленияТУ 16-505.185-71
Таблица отношения температуры к сопротивлению-50 - 80,31 Ом-20 - 92,16 Ом0 -100 Ом20 - 107,79 Ом30 - 111,67 Ом40 - 115,54 Ом50 - 119,40 Ом100 - 138,51 Ом200 - 175,86 Ом300 - 212,05 Ом
ПримечаниеУ датчиков PT нет полярности, так что их можно использовать как в цепях постоянного, так и переменного тока не опасаясь переполюсовки. Товар не подлежит обязательной сертификации.
