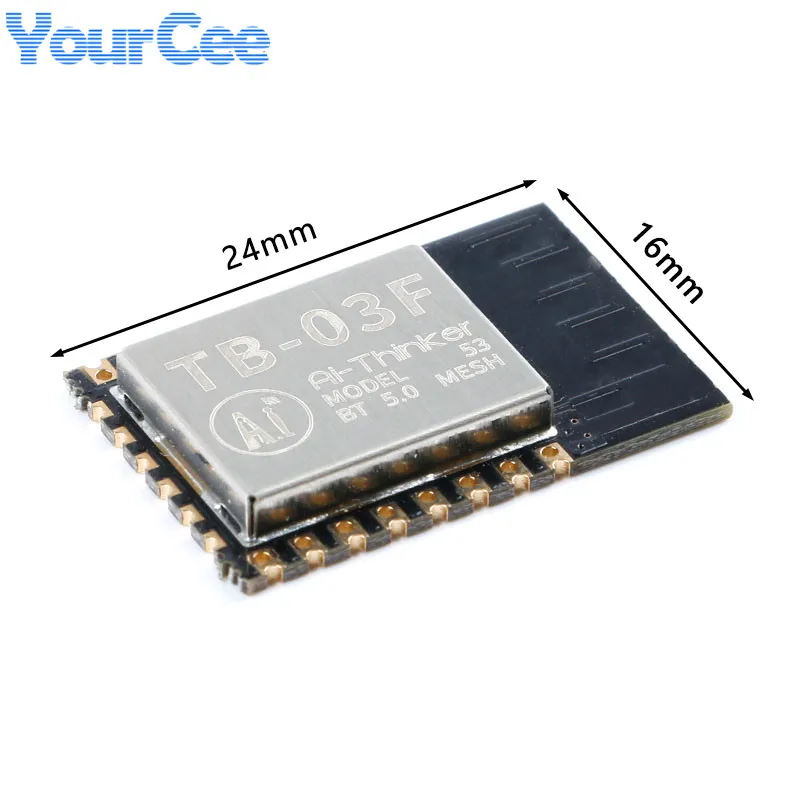

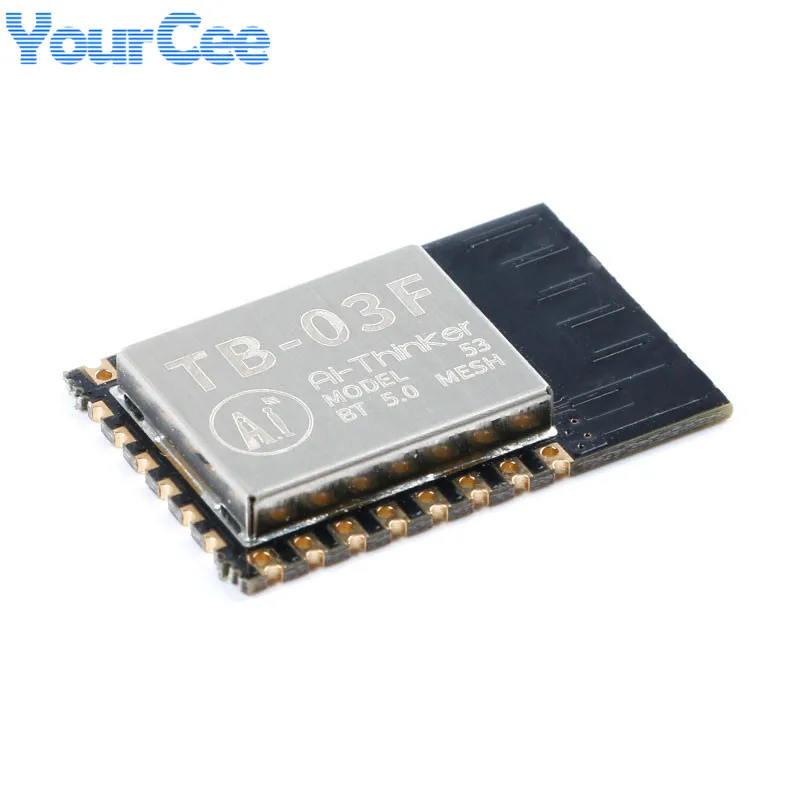

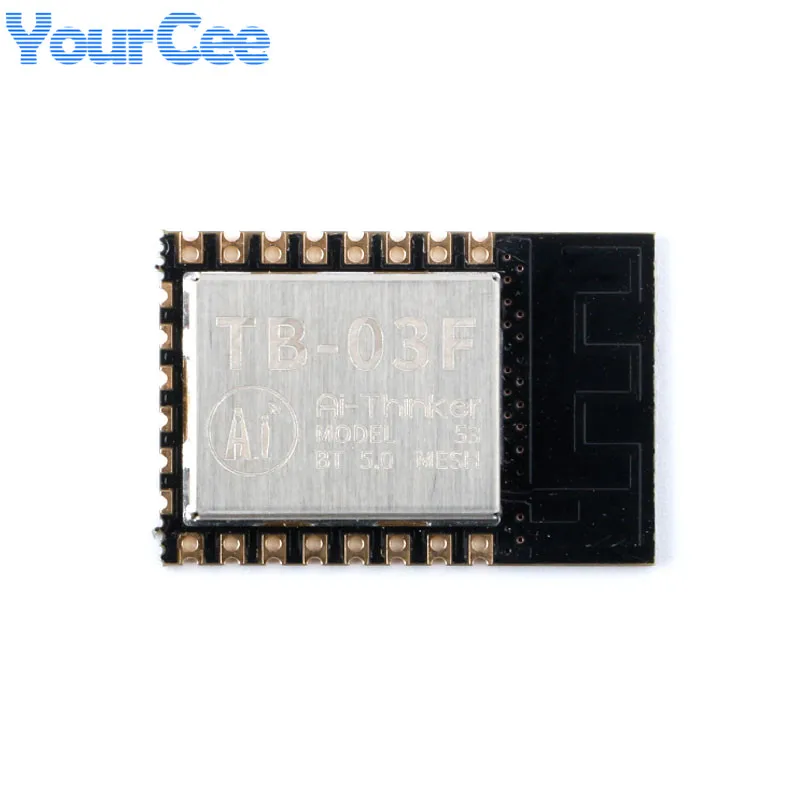

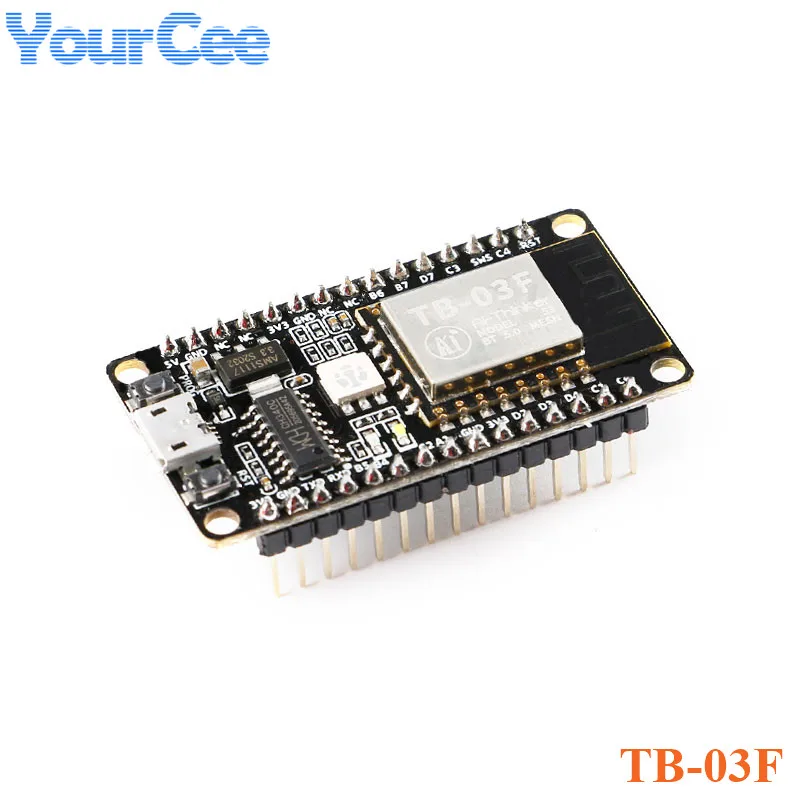

Интеллектуальный модуль освещения TB-03F-это модуль, совместимый с Bluetooth, разработанный на основе чипа TLSR8253 и совместимый с маломощной сеткой Tmall Genie BT 5,0; Модуль поддерживает Прямое управление с помощью Tmall Genie, И имеет функцию сетевой связи, совместимую с Bluetooth; Для сетевой связи star, для связи используется вещание, совместимое с Bluetooth, Что может обеспечить своевременный ответ в чехол нескольких устройств. Этот модуль используется в интеллектуальном управлении освещением, что может удовлетворить требования к низкому энергопотреблению, низкой задержке и беспроводной связи ближнего радиуса действия.
Параметры:
Стандарт беспроводной связи: совместим с Bluetooth 5,0
Частотный диапазон: 2400 ~ 2483,5 МГц
Максимальная мощность передачи: максимум 10 дБм
Чувствительность приема: -93 дБм ± 2
Интерфейс: GPIO/PWM/SPI/ADC/I2S
Рабочая температура: -40 °C ~ 85 °C
Среда хранения: -40 °C ~ 125 °C, <90% RH
Диапазон источника питания: напряжение источника питания 2,7 В ~ 3,6 В, ток источника питания ≥ 50 мА
Дальность передачи: на открытом воздухе расстояние обзора: 80-150 метров

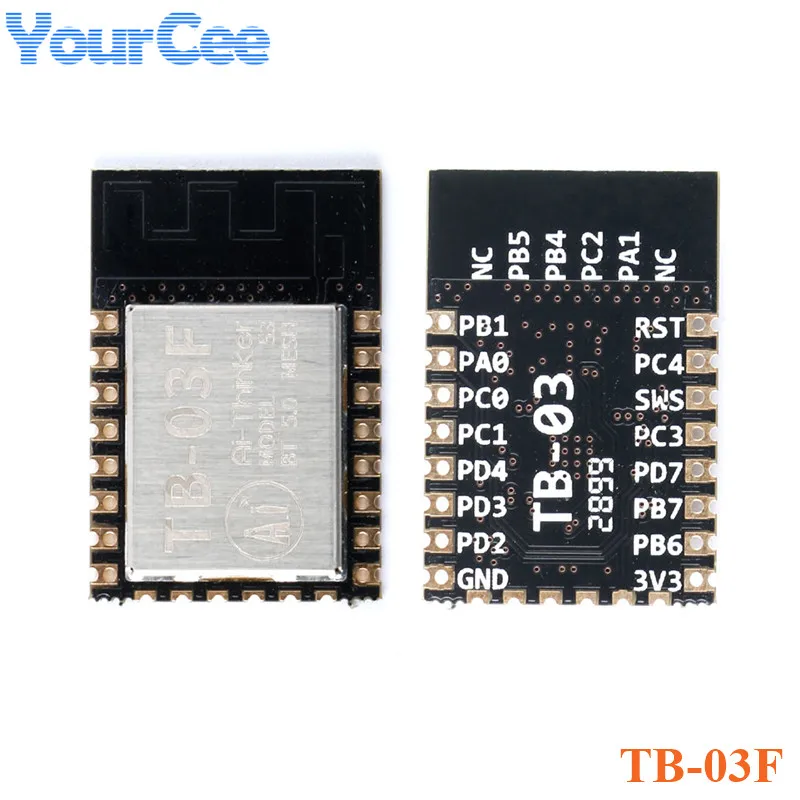

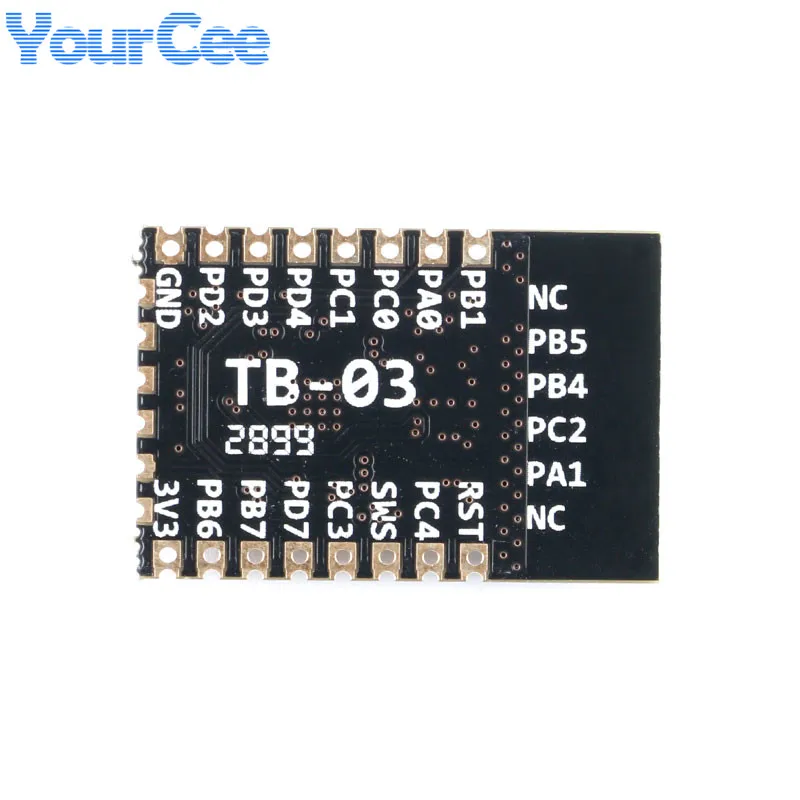

RST: сброс активного низкого уровня
PC4: выход PWM2/UART_CTS, обратный выход PWM0/вход SAR ADC/GPIO PC4
SWS: однопроводный ведомый/UART_RTS/GPIO PA7
PC3: выход PWM1/UART_RX/серийные часы I2C/Кристальный вход 32 кГц (опционально)/GPIO PC3
PD7: GPIO PD7/SPI clock (I2C_SCK)
PB7: выход данных SPI_D0/UART_RX/SAR ADC вход/GPIO PB7
PB6: вход данных SPI_DI (I2C_SDA), UART_RTS/SAR ADC вход/GPIO PB6
3 В3: источник питания
NC: пустой штифт
PA1: GPIO PA1/ I2S _ Clock
PC2: выход PWM0/последовательные данные I2C/Кристальный выход 32 кГц (опционально)/GPIO PC2
PB4: выход PWM4/вход SAR ADC/GPIO PB4
PB5: выход PWM5/вход SAR ADC/GPIO PB5
NC.: пустой штифт
GND: земля
PD2: выход GPIO PD2/PWM3/выбор чипа SPI (активный низкий уровень)/I2S _ LR 17 PD3 GPIO
PD3/PWM1 обратный выход/I2S _ SDI
PD4: GPIO PD4/Однопроводной ведомый SWM/PWM2 обратный выход/I2S _ sd0
PCI: I2C_CLK/PBI1 обратный выход/PWMO выход/GPIO PCI
PC0: I2C_SDA/PWM4 обратный выход/UART_RTS/GPIO PCO
PA0: UART_RX/GPIO PAO, выход обратного вызова PWMO
PB1: выход UART_TX/GPIO PB1/PWM4/вход SAR ADC
