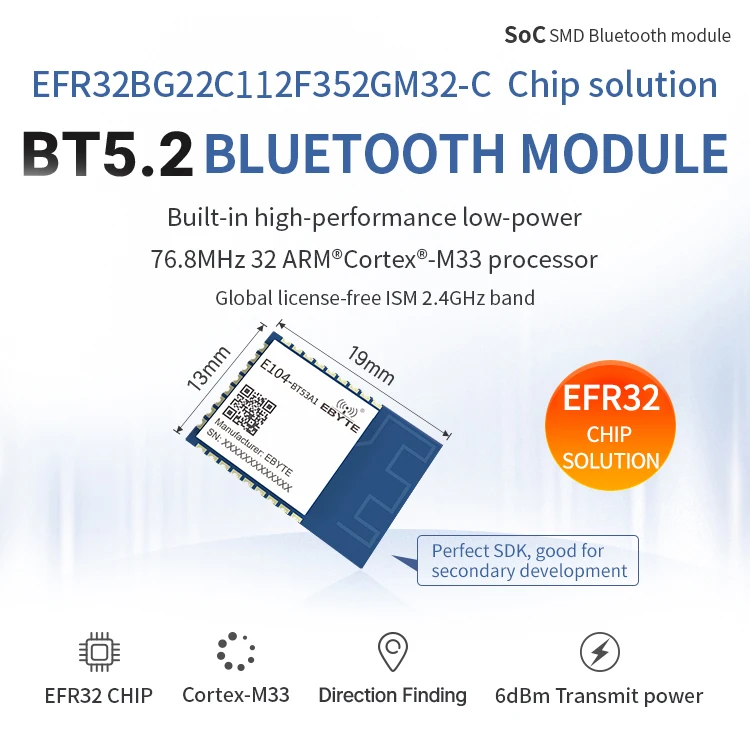

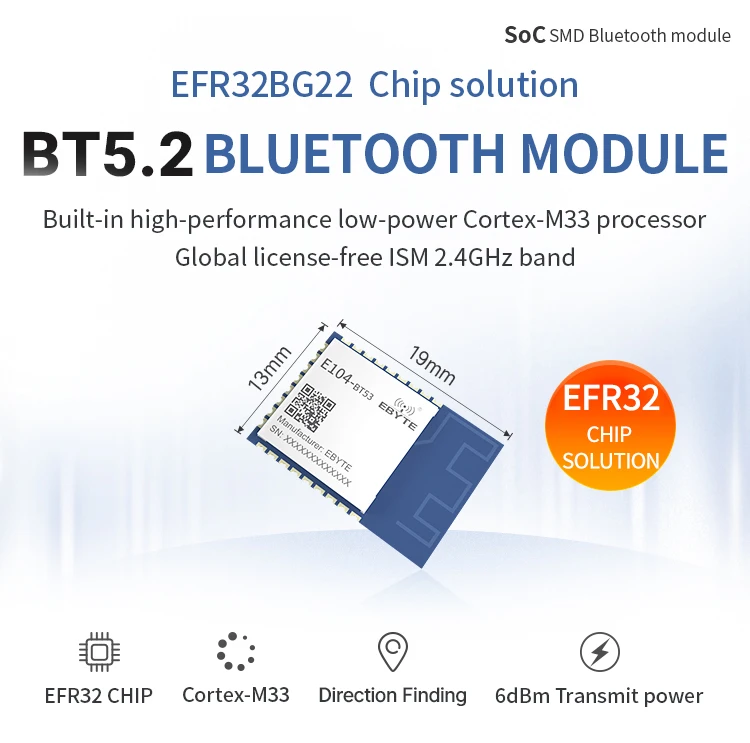

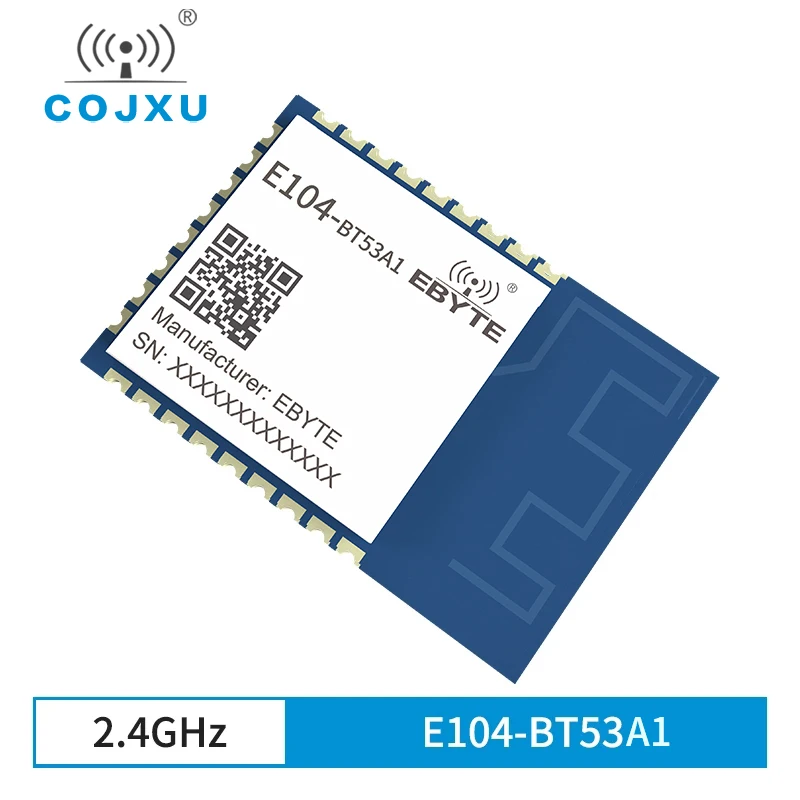

E104-BT53
[IC]:EFR32BG22
[Частота]:2402 ~ 2480 МГц
[Расстояние] :120 м
[Размер]:13*19 мм
[Вес]: 0,8 ± 0,1 г

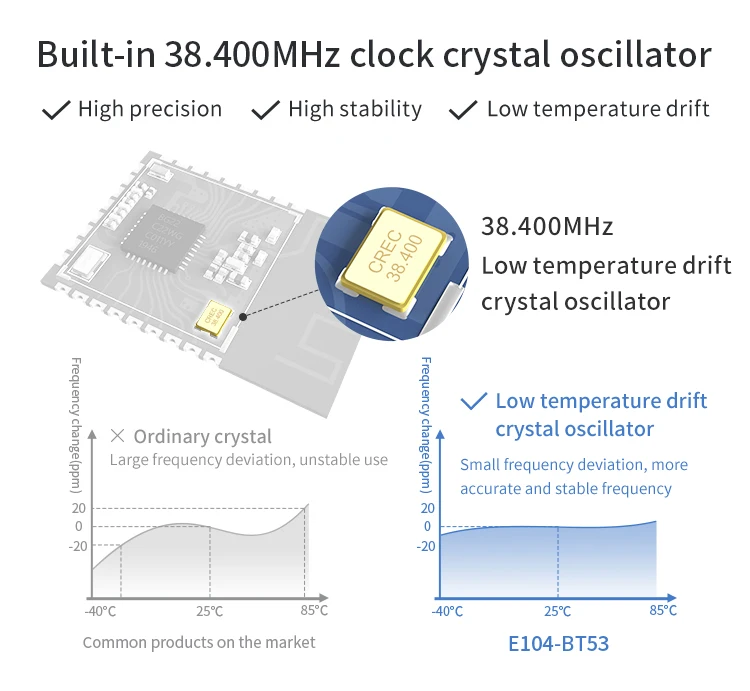

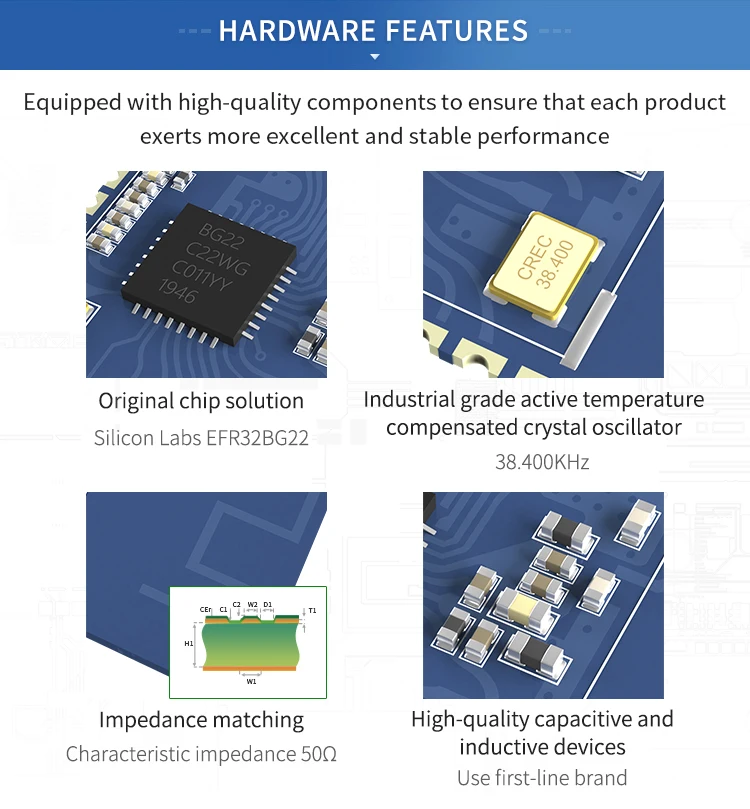

[Введение]:E104-BT53-это малогабаритный модуль SMD Bluetooth BT5.2, основанный на оригинальном IC EFR32BG22 силиконовых этикеток; он использует 38,4 МГц промышленный Высокоточный низкотемпературный кристаллический осциллятор для обеспечения его промышленной функции и стабильной производительности.
Предельные параметры
Основные параметры
Значение
Примечания
Мин.
Макс.
Напряжение питания (В)
0
3,6
Мощность более 3,6 в наличие приведет к повреждению модуль
Блокирующая мощность (дБм)
-
10
Вероятность сгорания на близком расстоянии
Рабочая температура (℃)
-40
+ 85
Промышленный Класс
Операционный параметр
Основные параметры
Значение
Примечания
Мин.
Типичный
Макс.
Рабочее напряжение (В)
1,9
3,3
3,6
≥ 3,3 V может гарантировать выходная мощность
Уровень связи (V)
-
3,3
-
Использование уровня 5 в имеет риск горения
Рабочая температура (℃)
-40
-
85
Промышленный дизайн
Диапазон рабочих частот (МГц)
2402
2440
2480
Поддержка ISM Частотный диапазон
Ток TX (мА)
-
7,5
-
@ Мощность передачи 6dBm
Ток RX (мА)
-
3,6
-
-
Ток сна (μA)
-
0,17
-
Программное обеспечение выключено
Максимальная мощность TRX (дБм)
-
6
-
-
Чувствительность приема (дБм)
-
-106,7
-
-106dbm Чувствительность @ 125 кбит/с GFSK;-Чувствительность 98,9 дБм @ 1 Мбит/с GFSK;-Чувствительность 96.2dbm @ 2 Мбит/с GFSK;
Скорость передачи данных по воздуху (bps)
125k
-
2 м
Программируемый пользователем
Основной параметр
Описание
Примечания

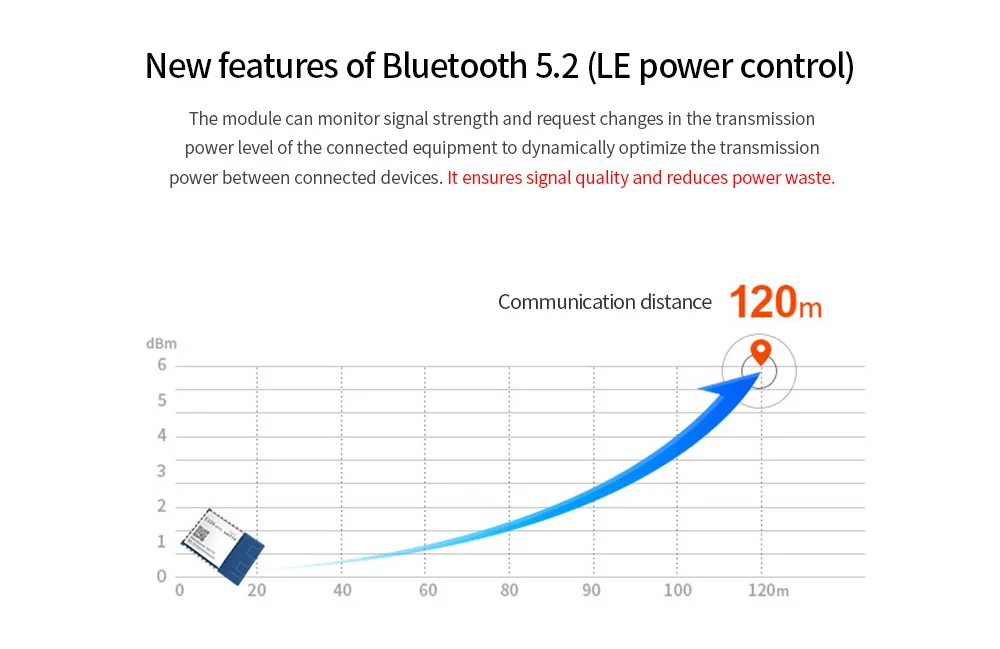

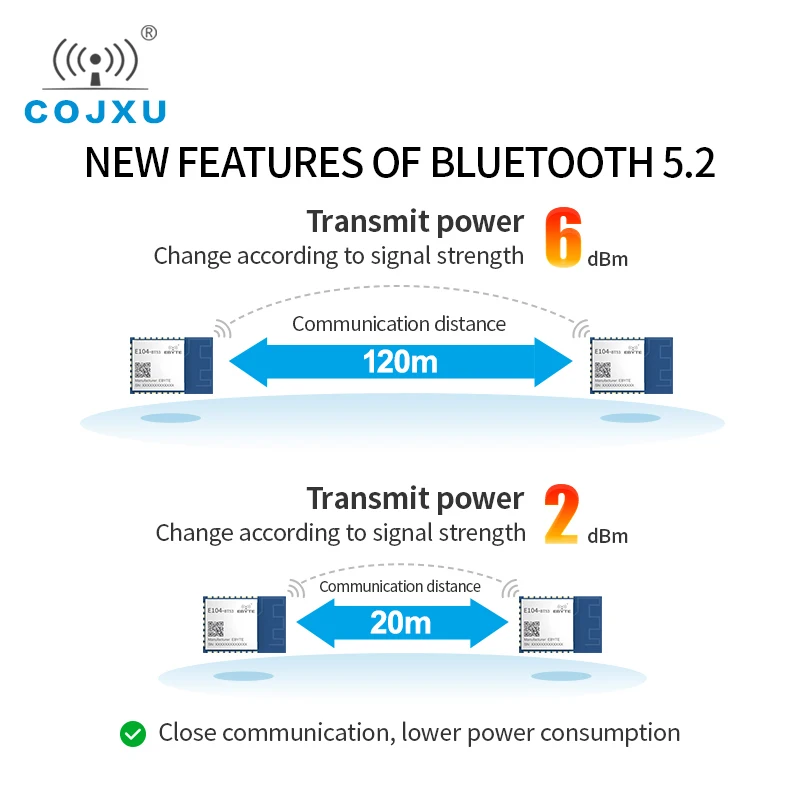

Приблизительное расстояние
120 м
Четкий и открытого типа, коэффициент усиления антенны 5dBi, антенна, высота 2,5 м, расход воздуха 1 кбит/с
Кристальная частота
38,4 МГц/32,768 кГц
-
Вспомогательное соглашение
BLE 5,2
-
Метод упаковки
SMD
-
Метод интерфейса
1,27 мм
-

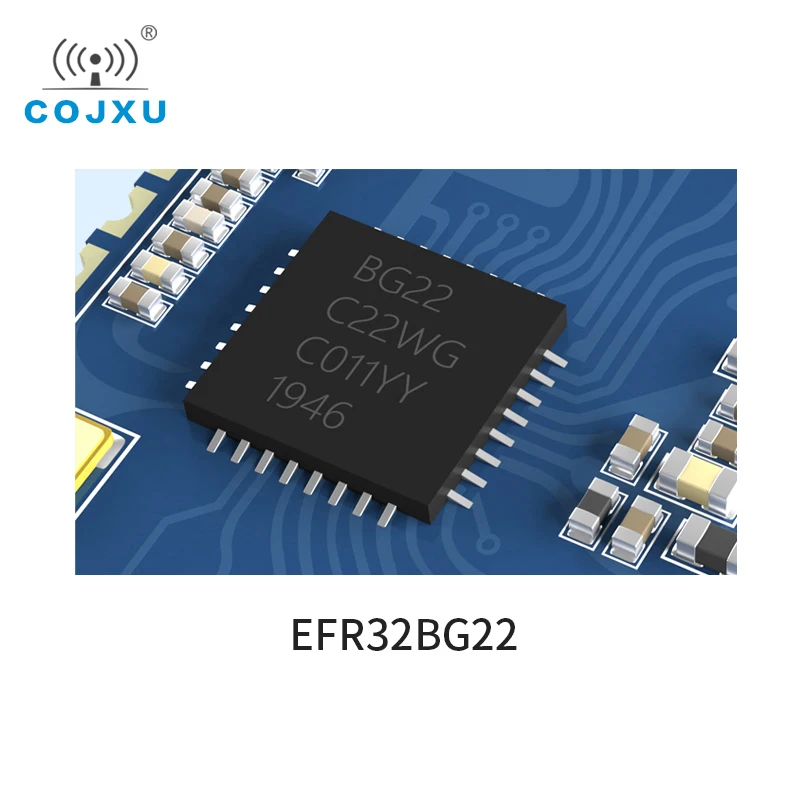

Полное имя IC
EFR32BG22C112F352GM32-C
-
Вспышка
512кб
-
Оперативная память
32 КБ
-
Ядро
Рука®Кортекс®-M33
-

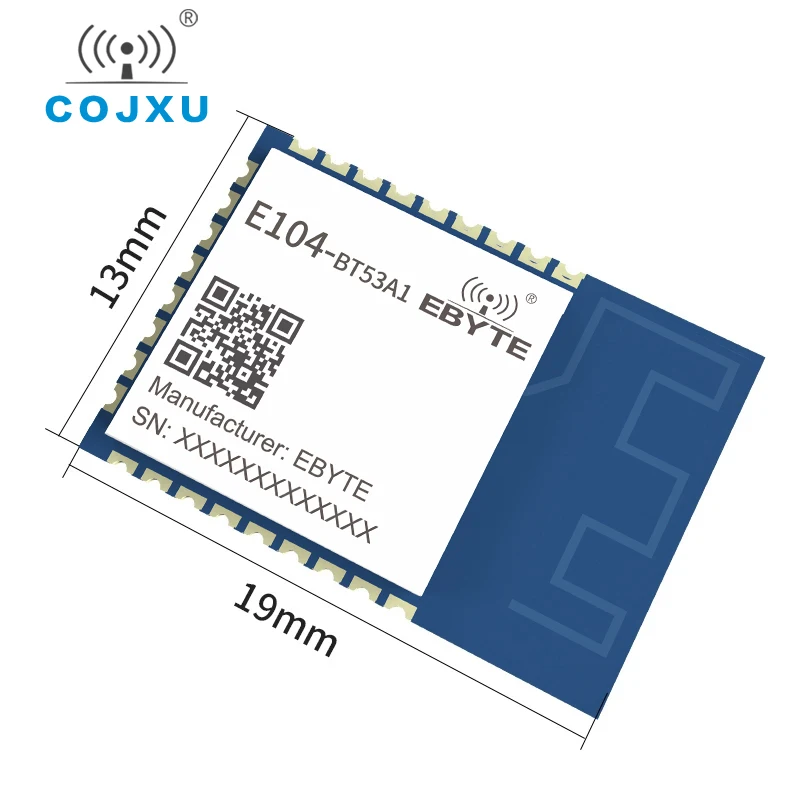

Размеры
13*19 мм
-
RF интерфейс
Печатная плата
Эквивалентное сопротивление составляет около 50 Ом
