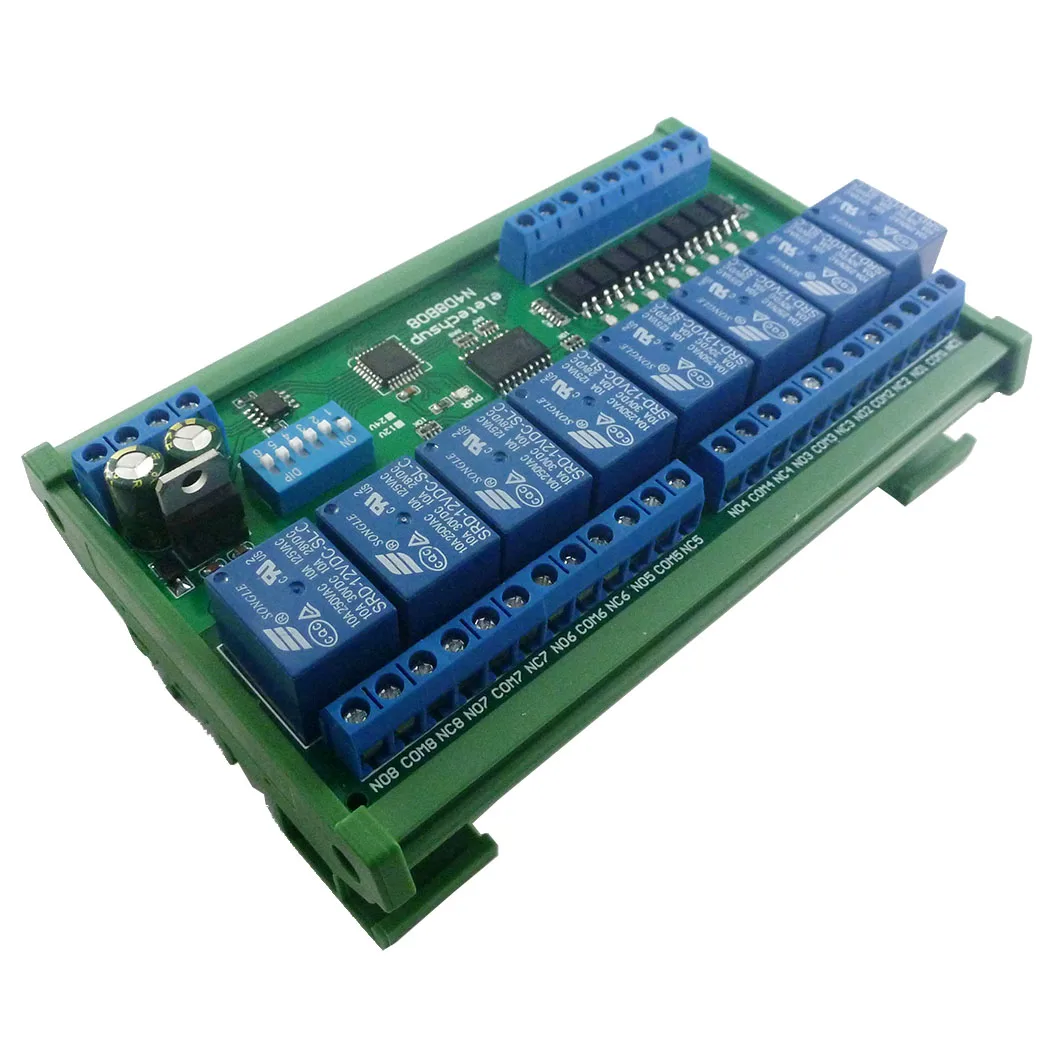

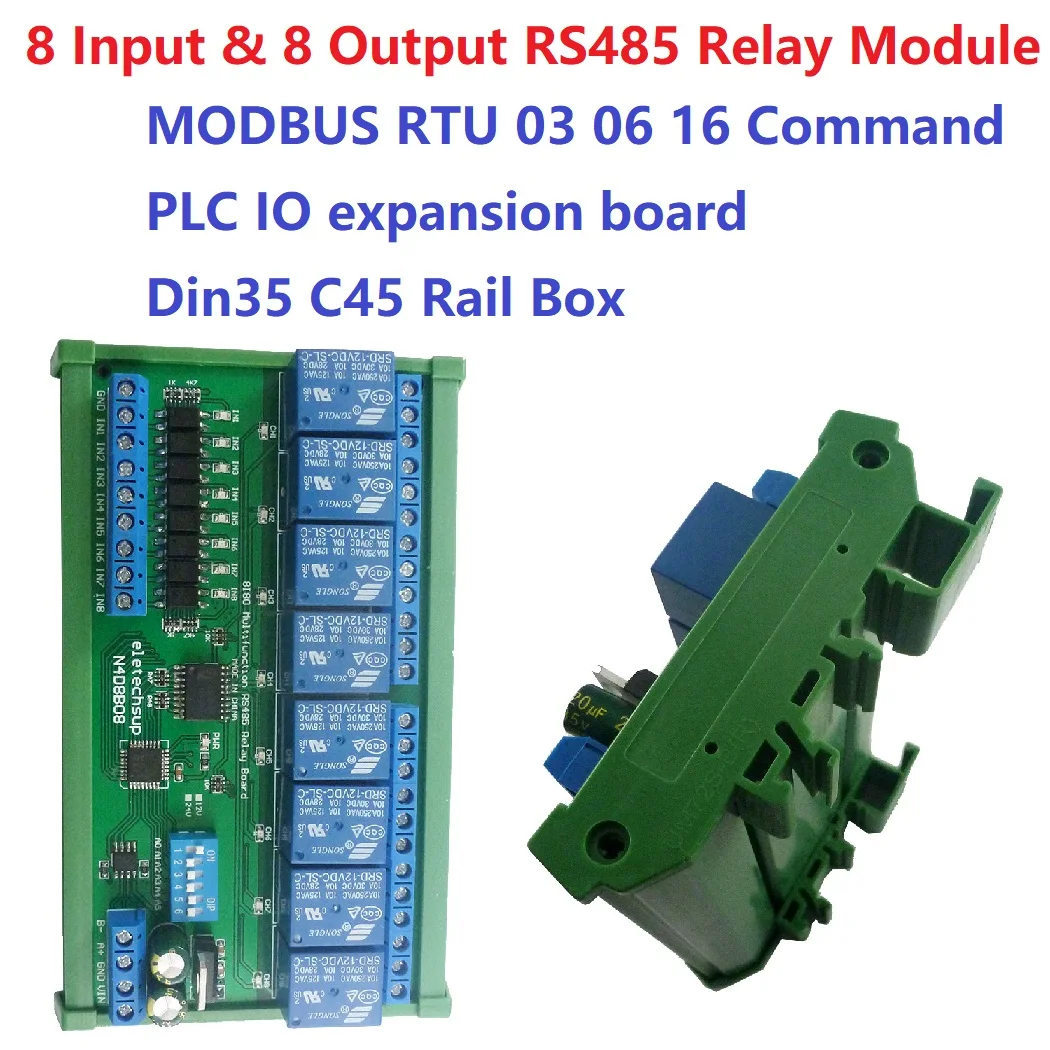

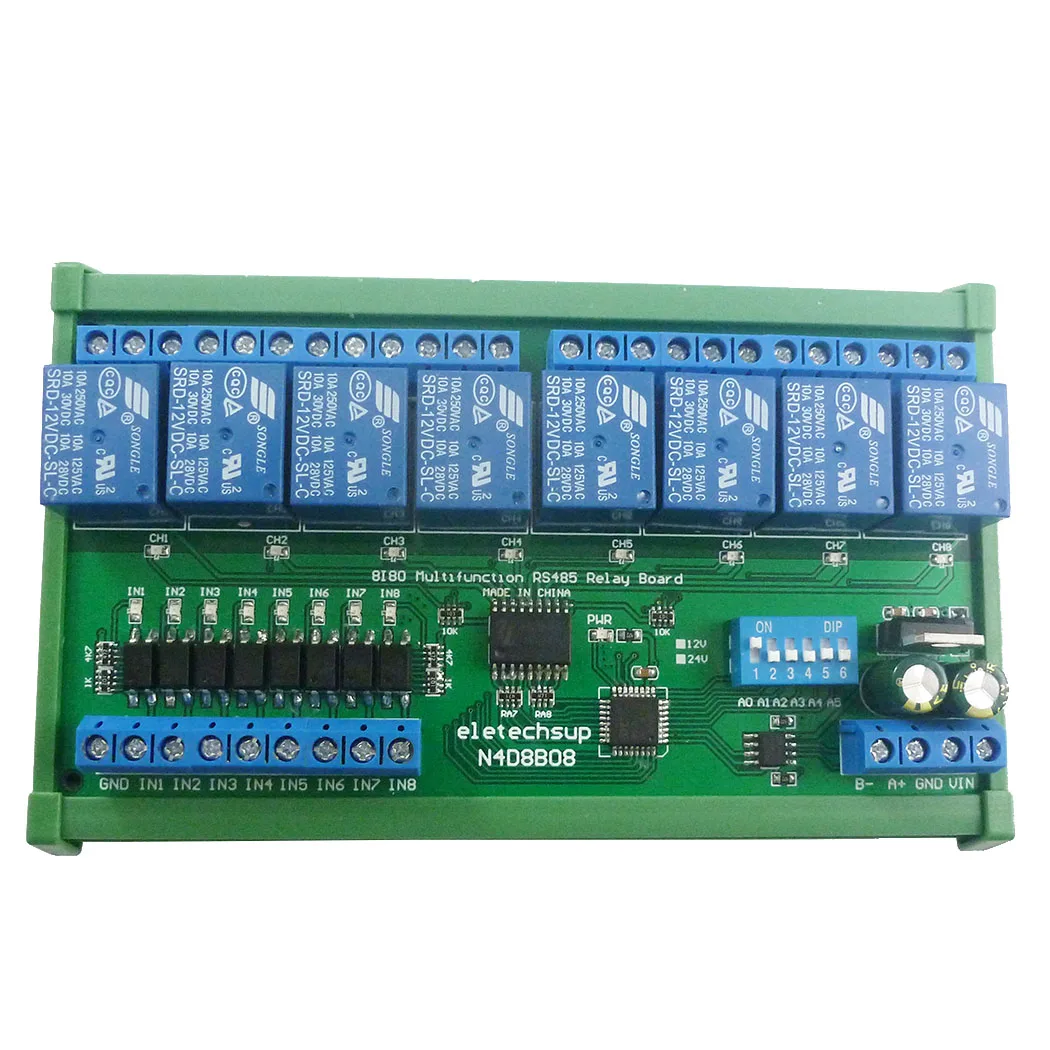

Название продукта: Многофункциональный модуль реле Modbus RTU DC 12 В 24 В 8I8O с поддержкой 03 06 16 функциональный код RS485 плата управления переключателем DIN35 рельсовая коробка
В посылка входит:

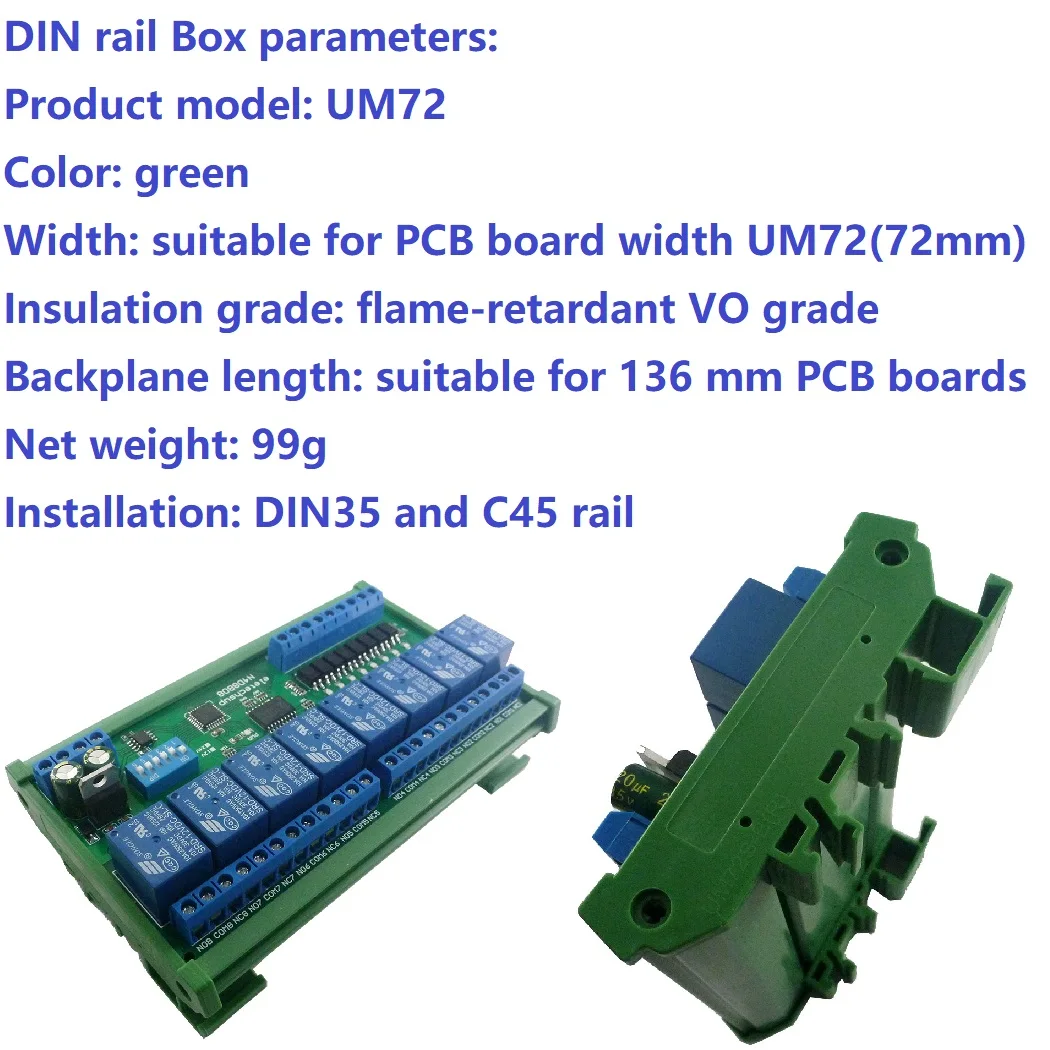

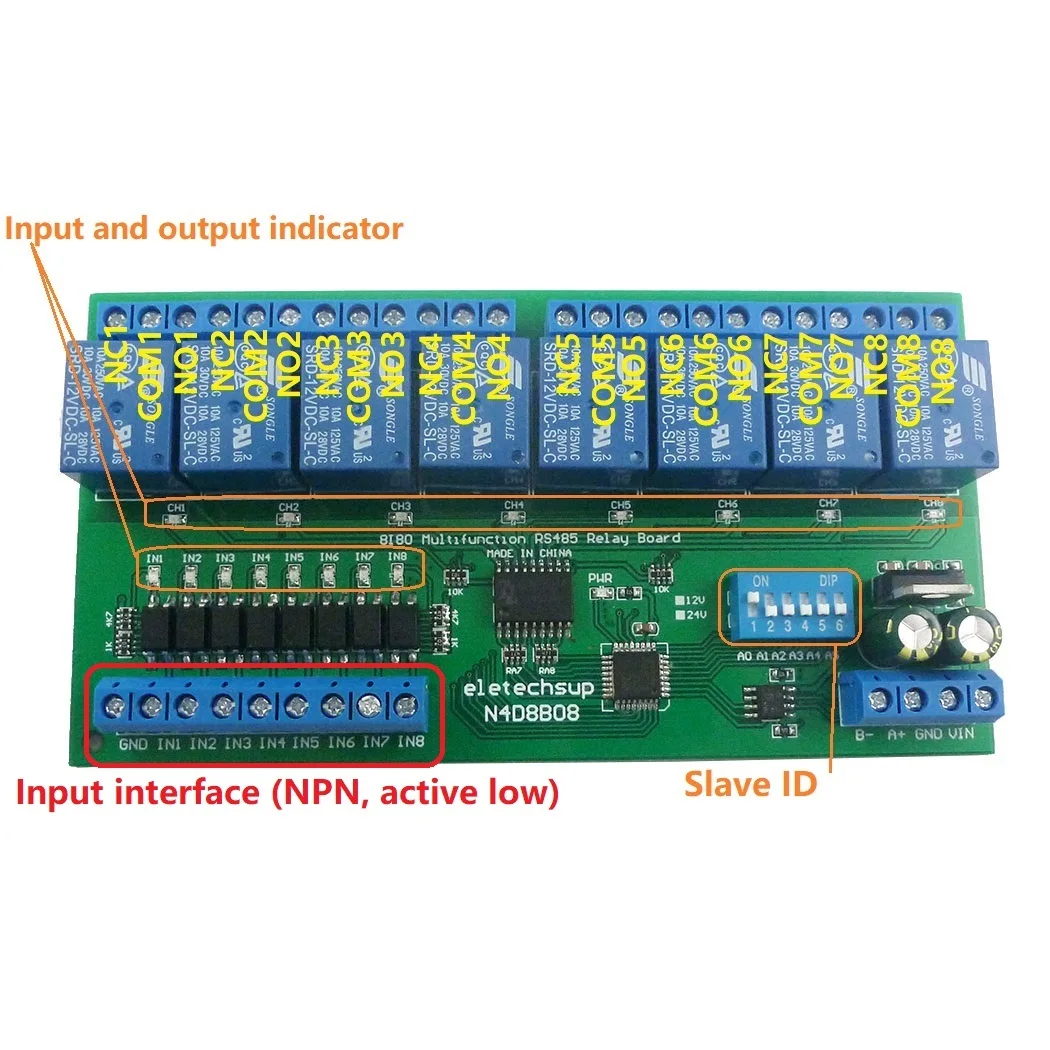

Релейный Модуль RS485 DIN35 C45, 1 шт., 12 В/24 В постоянного тока, 8 входов ввода-вывода и 8 выходов
Описание:

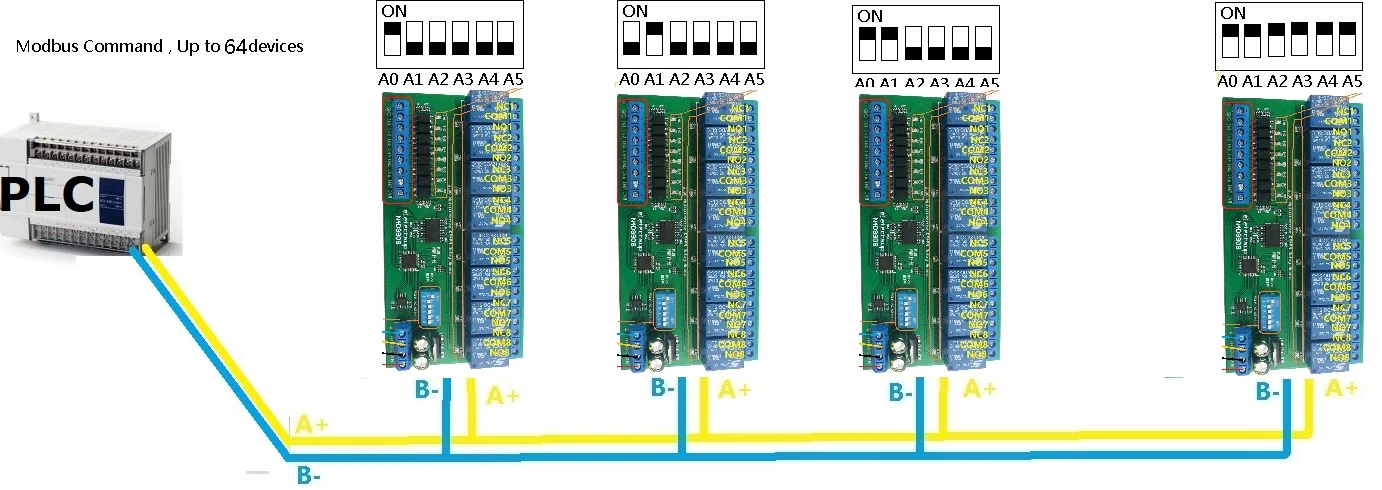

1: 12 В постоянного тока (версия 12 В), 24 В постоянного тока (версия 24 В)2: ток в режиме ожидания (все реле закрыты) 13ма, 1 реле открытого 41ма, 2 реле открытого 69ма, 3 реле открытого 95ма, 4 реле открытого 123ма, 5 реле открытого 149ма, 6 реле открытого 174MA, 7 реле открытого 198MA,8 реле открытого 225MA3 8 входных портов фотоэлектрической изоляции (NPN low level active ), входные и выходные отношения можно установить в связанные (по умолчанию) и не связанные с помощью команд.4: «Открытие» «закрытие» «память» «самостоятельное определение местоположения», «Блокировка», «закрытие», 6 команд5: команда MODBUS RTU, поддержка 03 06 16 функционального кода6: под командой ''Delay'' максимальная задержка составляет 255 секунд;7 команд MODBUS можно сделать серийный гипертерминал (serial assistant) или ''Modbus Poll'' Enter;8 в режиме команды MODBUS может параллельно поддерживать до 64 устройств9 скорость передачи данных по умолчанию составляет 9600 бит/с. Скорость передачи данных может быть выбрана через перемычки: 2400 4800 9600 19200BPS10 Размер: 136*72*20 мм (только печатная плата);140*88*42 мм (с Din-рейкой)11 Вес: 134 г (только печатная плата);223 г (с Din-рейкой)12 Максимальная нагрузка: 10A / 250VAC, 10A / 125VAC, 10A / 30VDC, 10A / 28VDC, 10A / 12VDCДля получения дополнительной информации, пожалуйста, свяжитесь со мнойПараметры корпуса DIN-рейки:Модель товара: UM72Цвет: зеленыйШирина: подходит для печатной платы шириной UM72(72 мм)Класс изоляции: огнестойкий класс VOДлина объединительной платы: подходит для печатных плат 136 ммВес нетто: 99 гУстановка: рельсы DIN35 и C45

Применение
Плата расширения PLC IOУмный дом, домашняя автоматика, более мудрый дом;
PTZ камера видеонаблюдения
Мониторинг безопасности
Система идентификации;
Двигатель FW & BWАвтоматический контроль занавесок
Типовые варианты применения:
1. Переключатель набора номера (ведомый адрес) недействителен и может управлять только одним модулем одновременно.

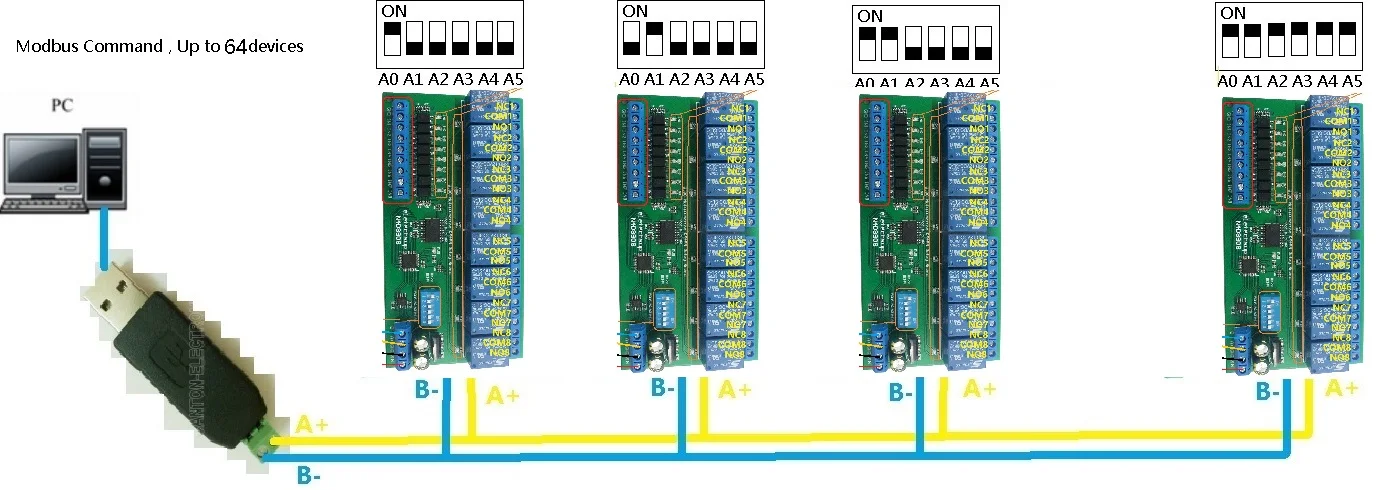

MODBUS RTU command mode (HEX), вы можете управлять различными способами: последовательным гипертерминальным управлением (необходимо добавить КПР вручную), программным управлением Modbus опроса (программное обеспечение автоматически добавляет КПР), управление процессом PLC или MCU

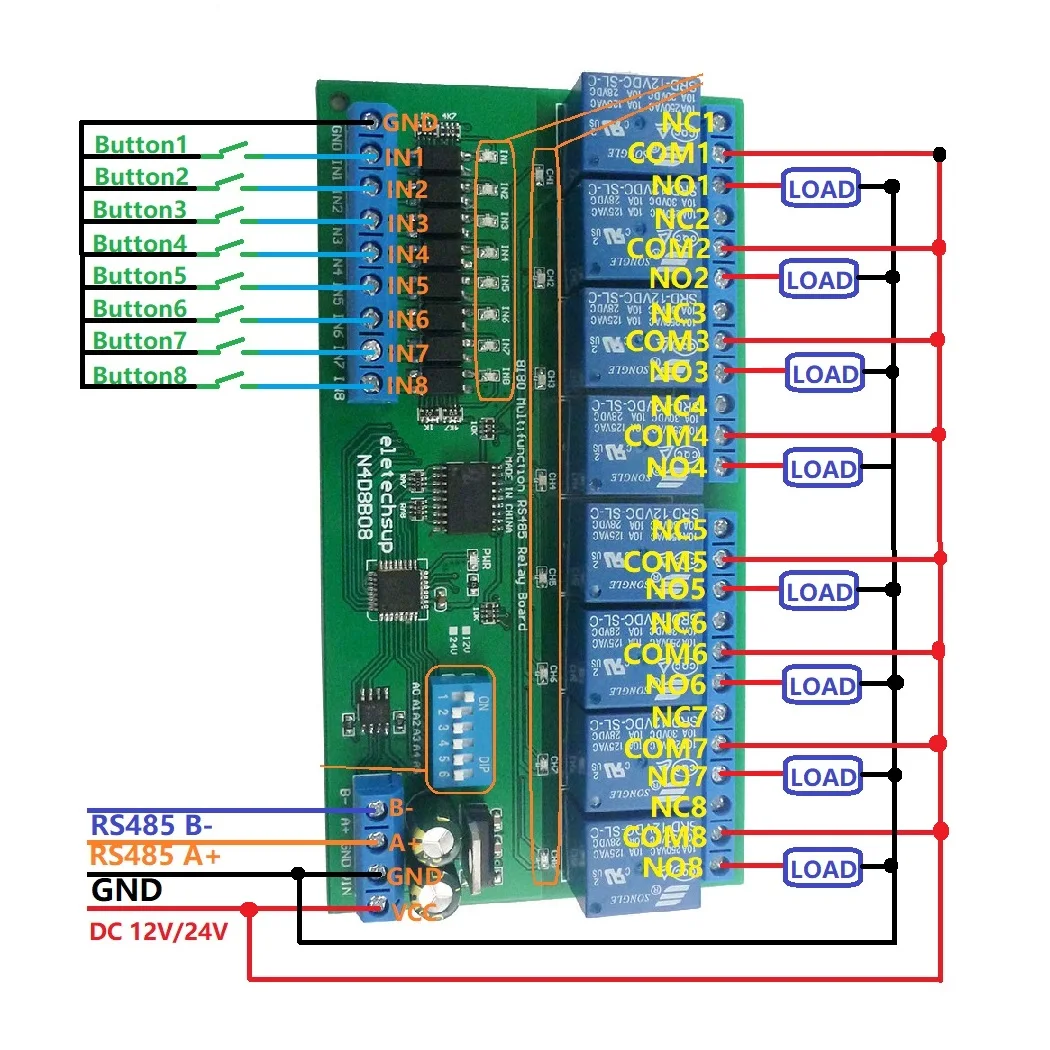

1 схема управления DC 12V/24, схема подключения ниже. «Load'' может быть камера светодиодный светодиодные фонари, вентиляторы, двигатели и другое оборудование постоянного тока 12 В/24 В

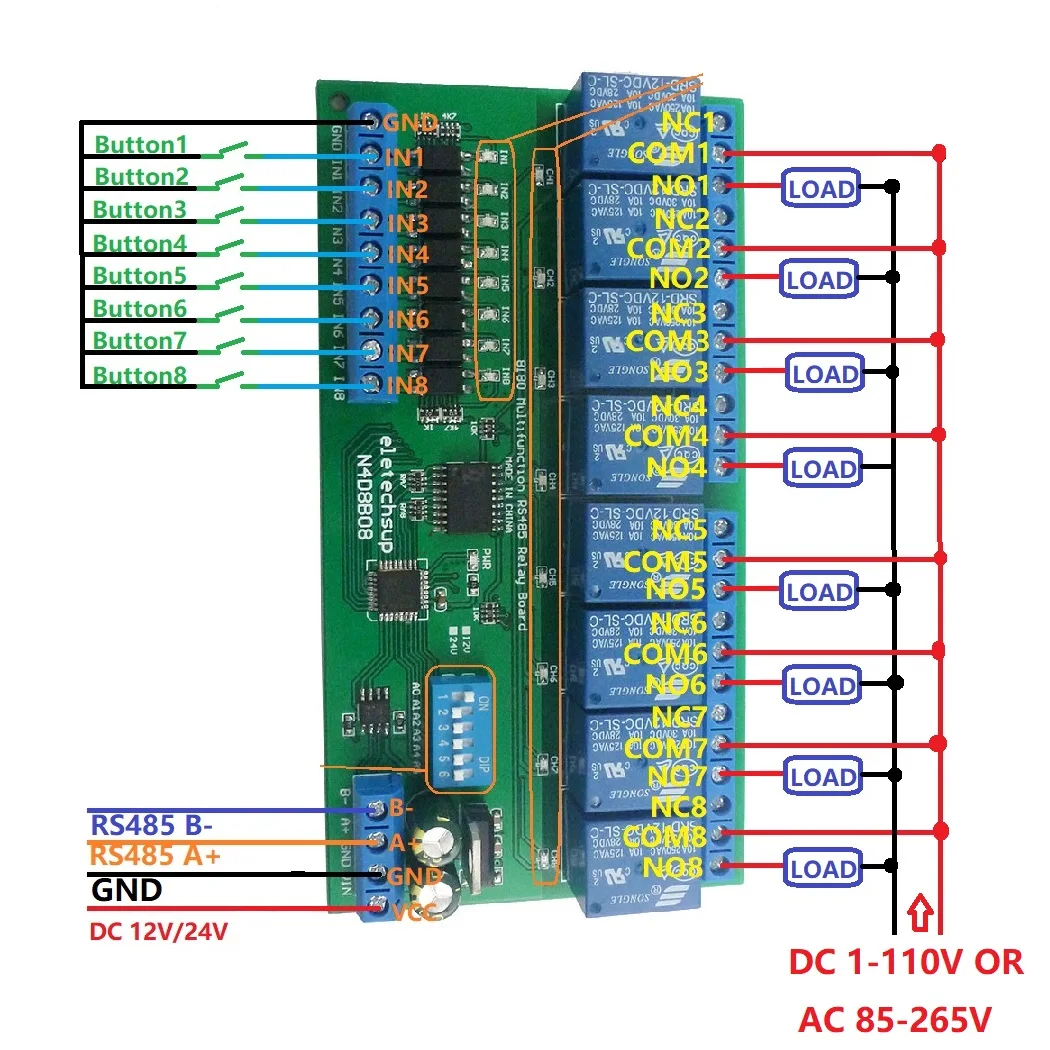

2 цепи управления DC 1-110V или AC 85-265V, схема подключения ниже (Примечание: Если не DC 12V/24V нагрузки, нужен другой источник питания постоянного тока 12 В/24 В). «Load'' может быть светодиодное освещение, вентиляторы, моторные огни, флуоресцентные огни, солнечные водонагреватели и другое оборудование постоянного тока переменного тока
Тестовое программное обеспечение (мы предлагаем демонстрационное видео):
Серийный гипертерминал:
Опрос Modbus
