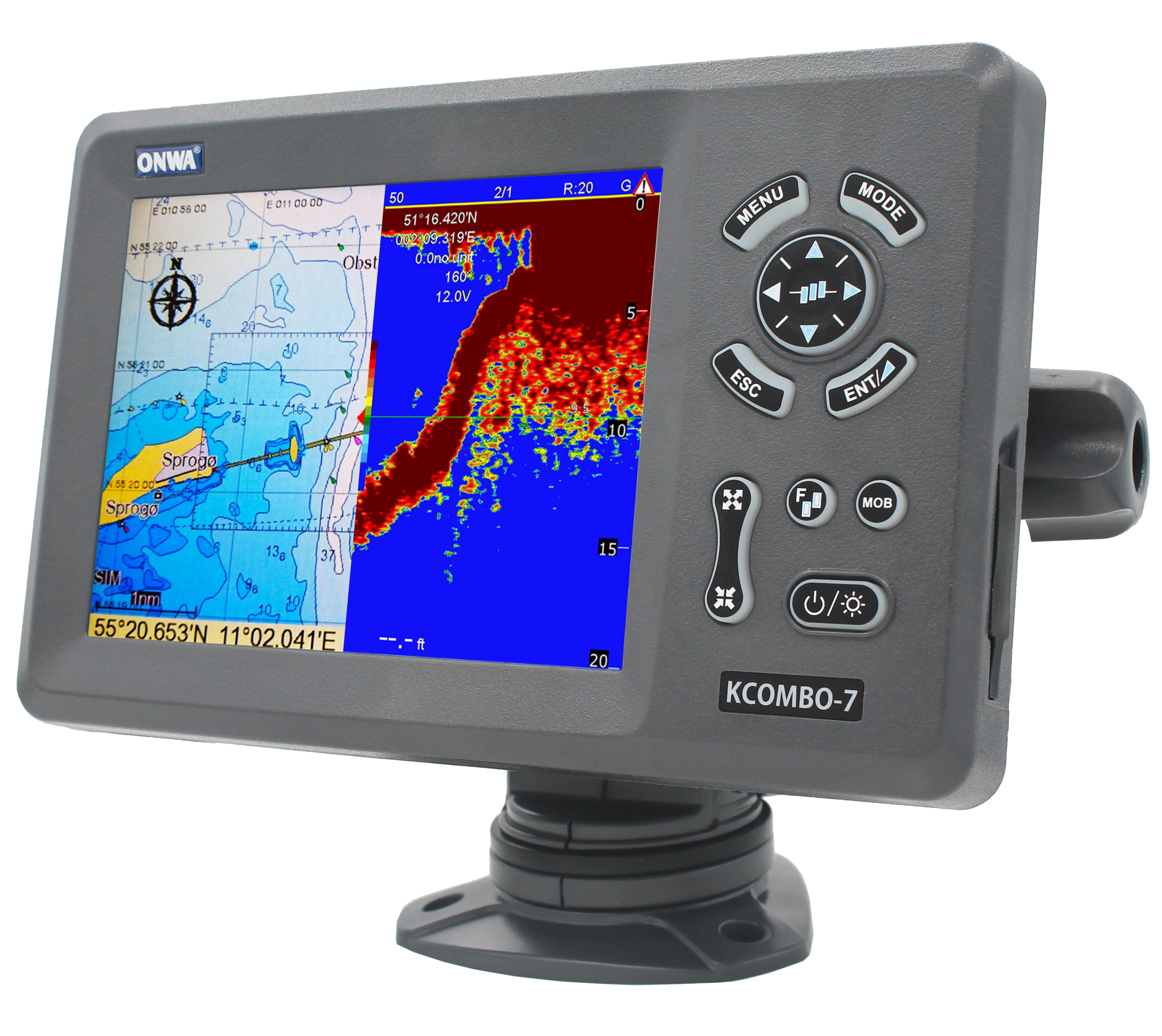

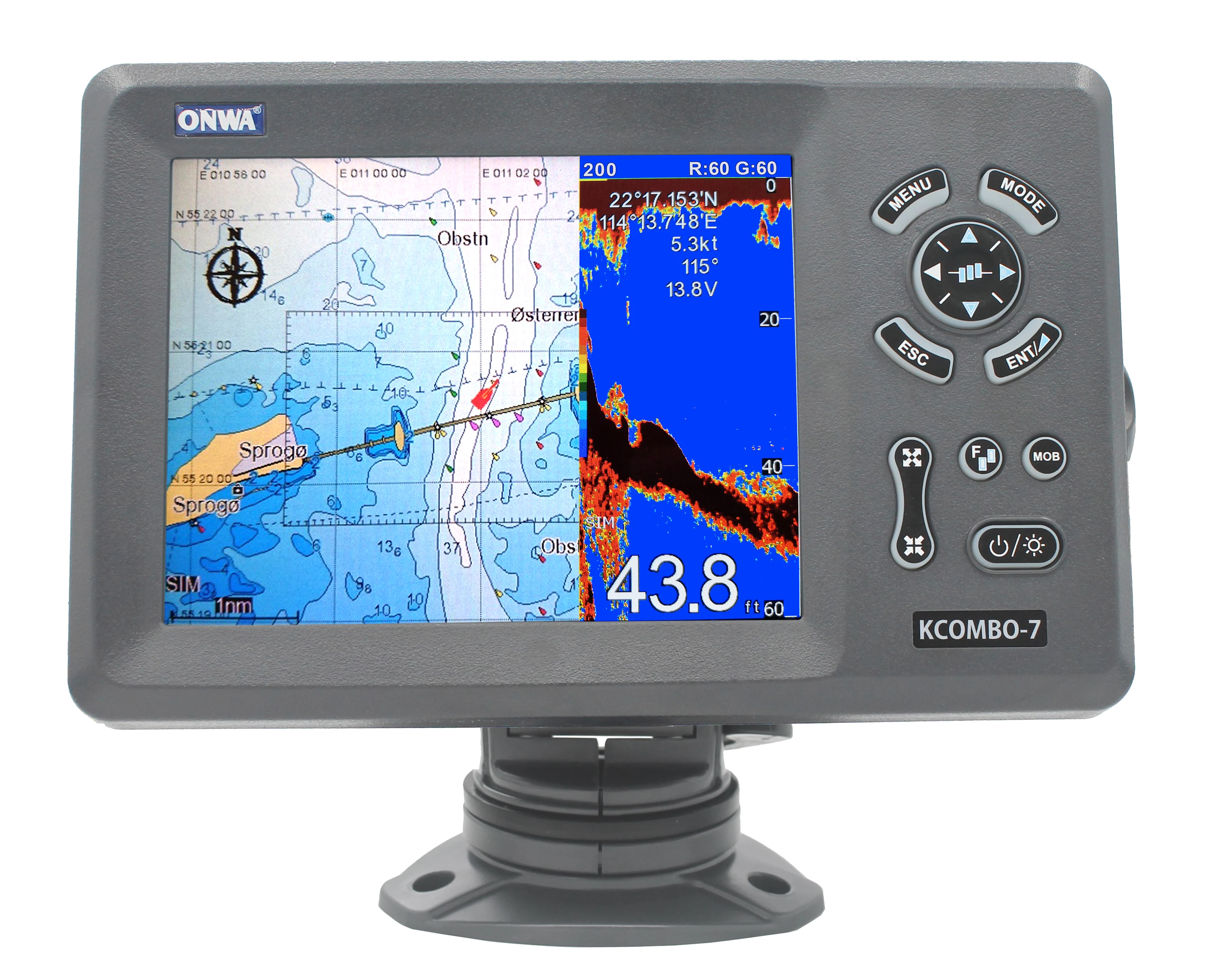

KCombo-7 7-дюймовый цветной ЖК GPS плоттер Combo с эхолотом
ВKCOMBO 7Посылка не включает карту C-Map, также не включает карту K-Chart.
Характеристики плоттера
Путевые точки/значки
12000 пользовательских путевых точек с именем, символом,
3 системных путевых точки: моб, старт, курсор
10 точек приближения
Маршруты
30 маршрутов waypoint до 170 точек каждый,
Плюс режимы Моб-и трек-навигации или Гото-трека
Треки
8000 точек автоматический Трековый журнал;
10 сохраненных треков (до 8000 точек каждая)
Позволяет проследить свой путь в обоих направлениях
Сигнализация
XTE, анкерное сопротивление, прибытие, скорость, напряжение, точка приближения,
Таймер и сигнализация AIS (CPA и TCPA)
Рисование
1000 маркеров рисования; 2000 линий рисования (по 40 точек);
1000 название места рисования; 8 цветов для рисования
Палитра
Нормальный
Дневной свет, подверженный воздействию солнечных лучей
Ночь в темноте
Цветная бумага NOAA
Приливы
Встроенные данные о мировых приливах
Внешняя карта
Совместимость с K-Chart 2,0, K-Chart 3,0, C-Map Max и Navionics +
Хранение данных пользователя
Внутреннее Резервное копирование пользовательских настроек или внешней SD-карты
Интервал печати
От 5 секунд до 60 минут или от 0,01 до 10 нм
Весы для печати
От 0,001 до 700 нм
Перспективный вид
Вкл/Выкл (доступно только для C-Map)
Небесный
Восход/закат лунный подъем/лунный набор
Характеристики GPS-приемника
Приемник
50 параллельных каналов GNSS приемник непрерывно отслеживает и
Использование до 50 спутников для вычислений и обновления местоположения
Время приобретения
Холодный старт: 29 секунд
Горячий старт: 1 секунда
Скорость обновления
Выбор 1 секунды или 0,1 секунды
Точность
Положение: 3 метра (95%) без S/A
Скорость: 0,1 метра/сек без выхода
Спутниковая система
Выбор из 4 GNSS: GPS, Beidou, GLONASS и Галилео
Динамика
Высота: 18000 м
Скорость: 515 м/с
Баз данных
WGS 84 и Определяется пользователем
Интерфейс GPS
Данные GSP
Вход/выход RS232, NMEA 0183 V3.01 и V4.11
GPS вход Baudrate
Автоматическое сканирование (4800, 9600, 19200 и 38400)
GPS выход Baudrate
Доступно для 4800, 9600, 19200 и 38400
Интерфейс AIS
Данные AIS
Выход RS232 VDO, VDM, GGA, GSA, GSV и VTG
АИС входной боудрат
38400 от входного порта GPS
Характеристики эхолота
Эхо-цвет
16 цветов (включая цвет фона) в соответствии с интенсивностью эха. Цвет фона можно выбрать из синего, светло-голубого, белого и черного
Базовый ассортимент
Метры 5/10/20/40/80/150/200/300/600/1000
Ноги 15/30/60/120/200/400/600/1000/2000/3000
Fathoms 3/5/10/20/40/80/150/300/600
* Базовые диапазоны можно менять в системном меню.
Сдвиг диапазона
До 1000 метров (3000 футов, 600 фотомов)
Диапазон масштабирования
Раз 2,3,4 и 6 диапазонов
Диапазон расширения нижнего замка
5/10 метров, 10/20 фута, 2/5 fathoms
Автоматический режим
Автоматическая регулировка диапазона и коэффициента усиления
Режим отображения
Высокая частота (200K), низкая частота (50K), двойной (дисплей 200K и 50K 1/2 на каждом),
Зум (200K и 50K зум) и дисплей A-scope
Дисплей с зумом
Масштабирование маркера, увеличение нижней части и расширение нижней блокировки
Отображение высокой скорости
Линии/TX:Freeze, 1/8, 1/4, 1/2, 1/1, 2/1, 4/1, 6/1,8/1 и 10/1
Частота TX
50 и 200 кГц (попеременно передается)
Длина пульса/частота передачи
Глубина конца дисплея (м)
5
10
20
40
80
150
200
300
600
1000
Пульс-длина 200K(& micro;s)
120
220
320
520
920
1020
1020
1020
1020
1020
Пульс-длина 50K(& micro;s)
170
270
370
570
970
1070
1070
1070
1070
1070
Скорость передачи (пульс/мин)
2000
1333
706
353
171
98
75
53
38
27
Период TX (Миллисекунда)
30
45
85
170
350
610
800
1120
1580
2200
Подавление помех
Отклоняет нежелательные сигналы путем сравнения последнего и настоящего эхо в силе.
Сигнализация
Сигнализаторы рыбы и дна,
Датчик температуры (требуется датчик)
Предложение NMEA поддерживается
Вход
(Автоматический сканирующий боддрат)
GGA, GLL, GSA, GSV, RMC, HDG, HDM, HDT
VTG, ZDA, MTW, VWR, VWT, MWD, VPW, VHW
TLL, ТТМ, VDO, VDM, GNS, MTA
RMA, DBT, DPT, MWV, BWC, XTE, ZDL, WPL, AAM,
APB, cpp, RMB, DSC, MDA, RPM, XDR
Выход
Скорость передачи: выбираемая 4800, 9600, 19200, 38400
GGA, GLL, RMC, GSA, GSV, AAM, APA
АПБ, БПК, BWC, BWR, DBT, DPT, HDT
MTW, RMB, TLL, VTG, WPL, XTE, ZDA
ZTG, ZDL, MWD, VPW, VWR, VWT
Выход для автопилота
APA, APB, cpp, XTE
Питание
От 10,5 до 30 В постоянного тока, ток Слива 1.5а при 12 В
Физический

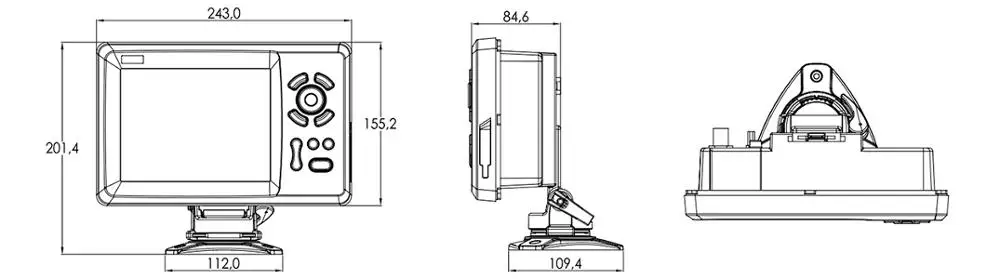

Размеры
155,2 мм (В) x243мм (Ш) x84.6мм (г)
Дисплей
7-дюймовый цветной TFT dayview LCD, 800 × 600 пикселей
Гидроизоляция
Дисплей: IP66
Антенный блок: IP66
Диапазон температур
Дисплей: от-15 ℃ до + 55 ℃
Антенный блок: от-25 ℃ до + 70 ℃
Список оборудования
Блок дисплея
Быстрое руководство
GPS-патч-антенна с кабелем 4 м (SMA-разъем)
Монтажные кронштейны
Стандартная упаковка аксессуаров
