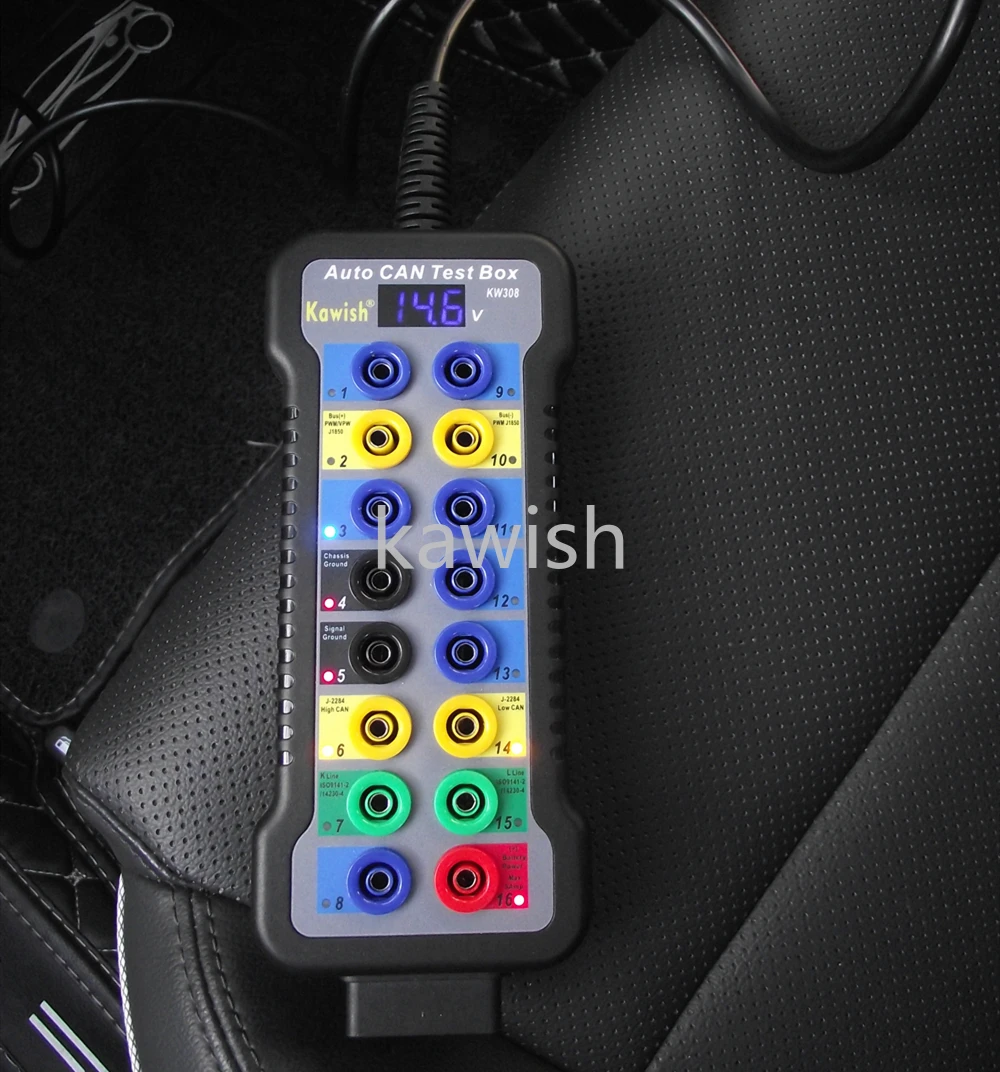

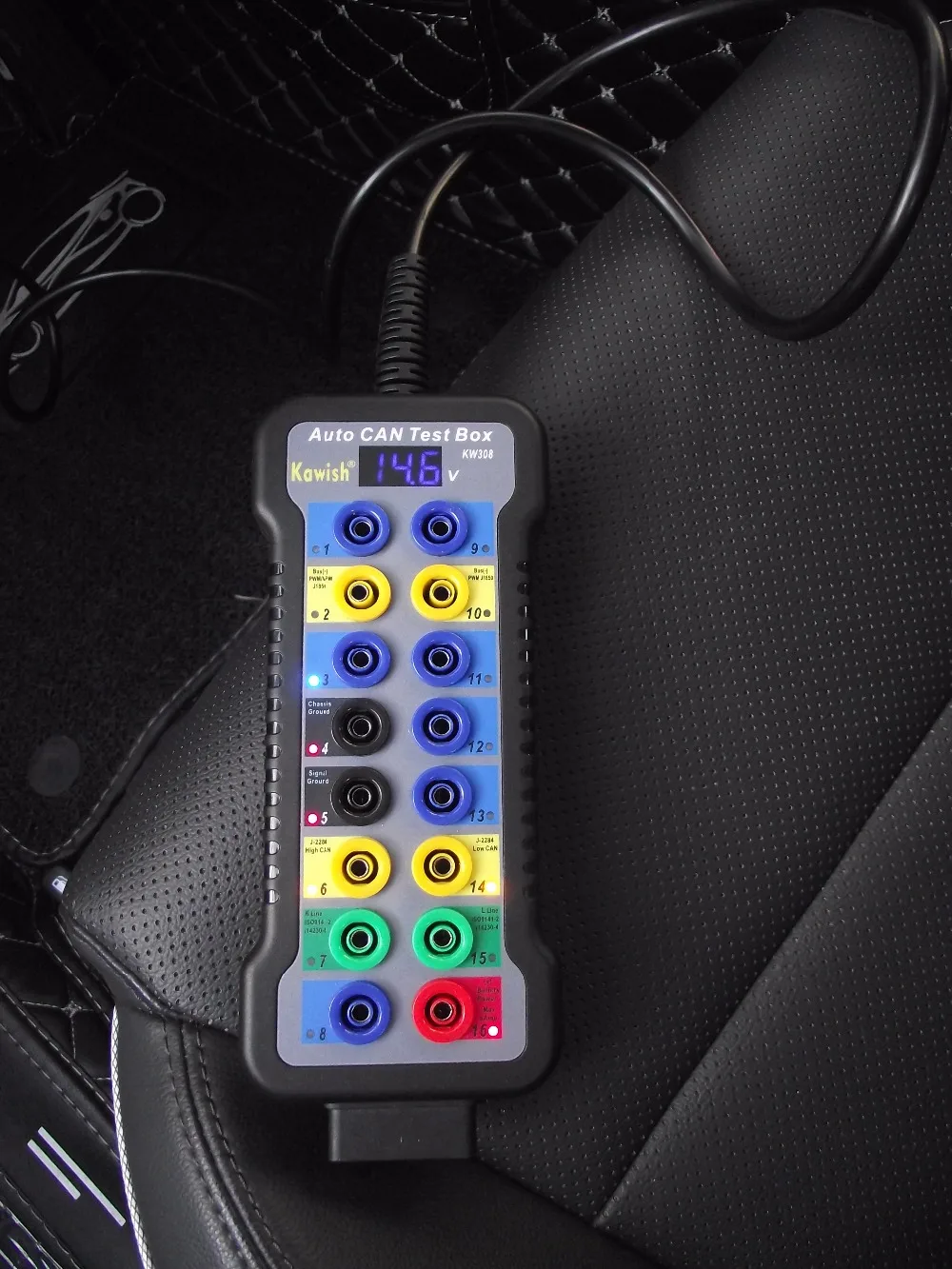

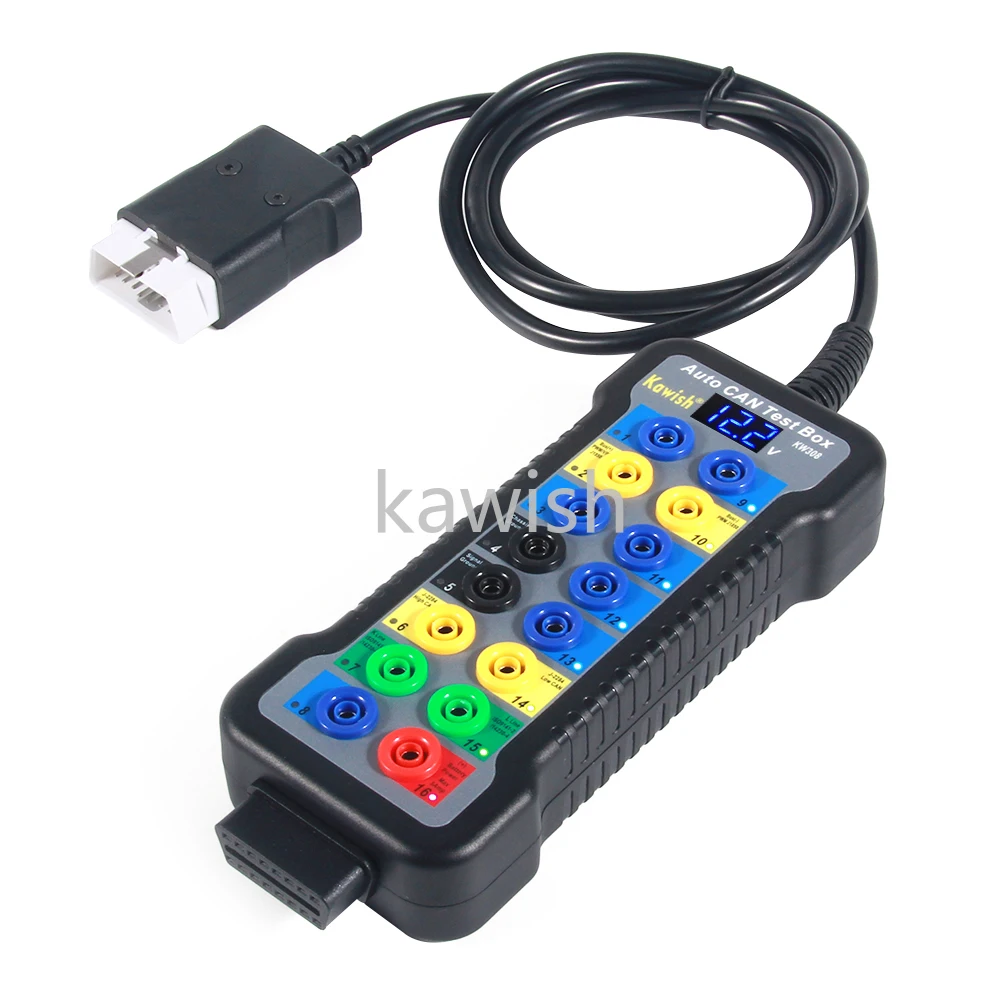

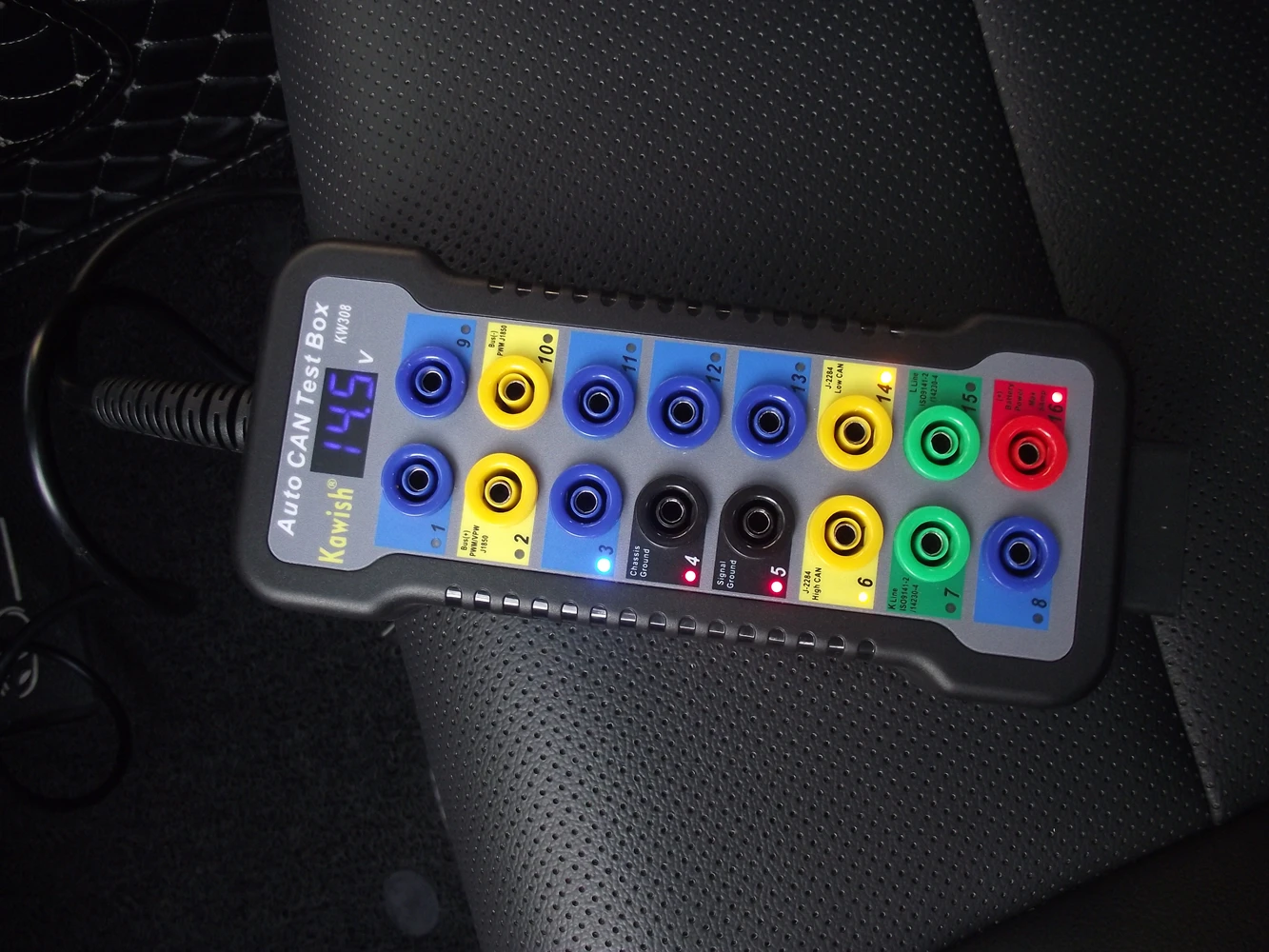

Автомобильный детектор протоколов obd2, автомобильный монитор KW308, 2021

Может протестировать ящик для пробоя и протокол детектор OBD сканирующий инструмент

Одна крышка коробки обрыва пять функций

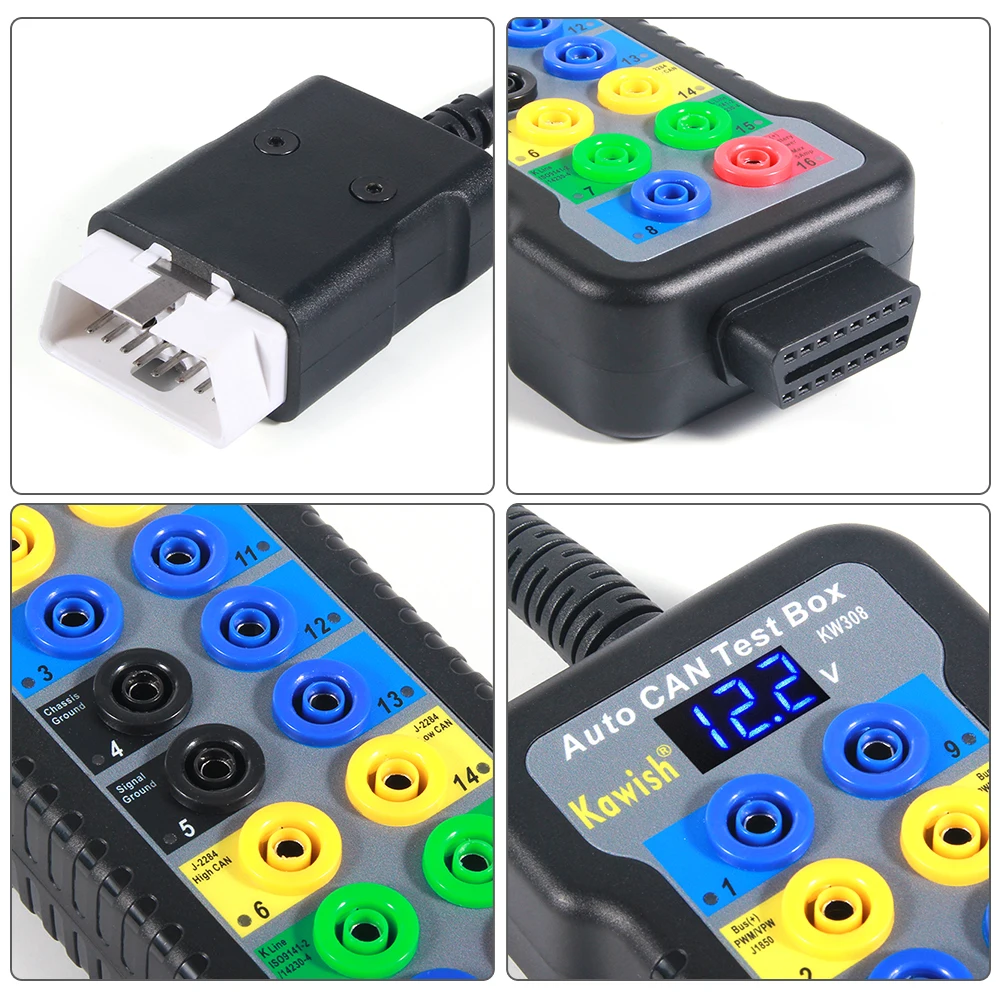

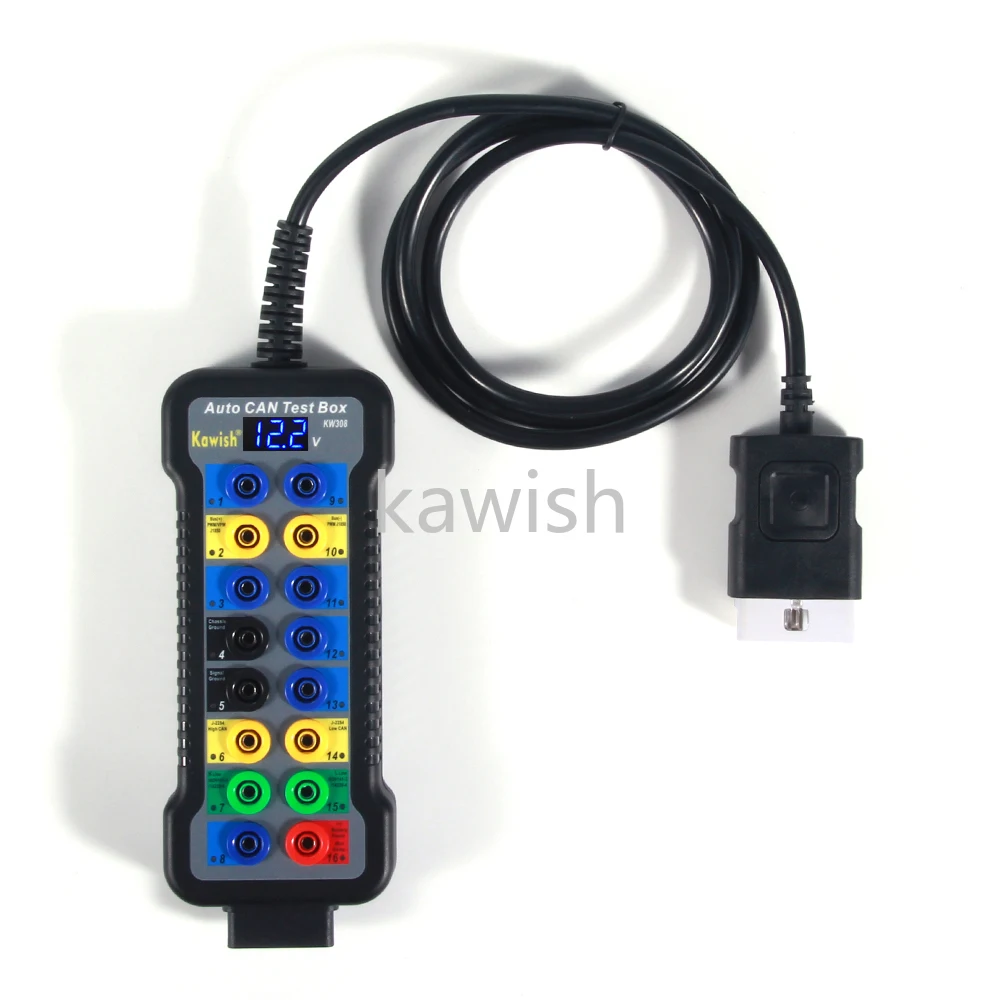

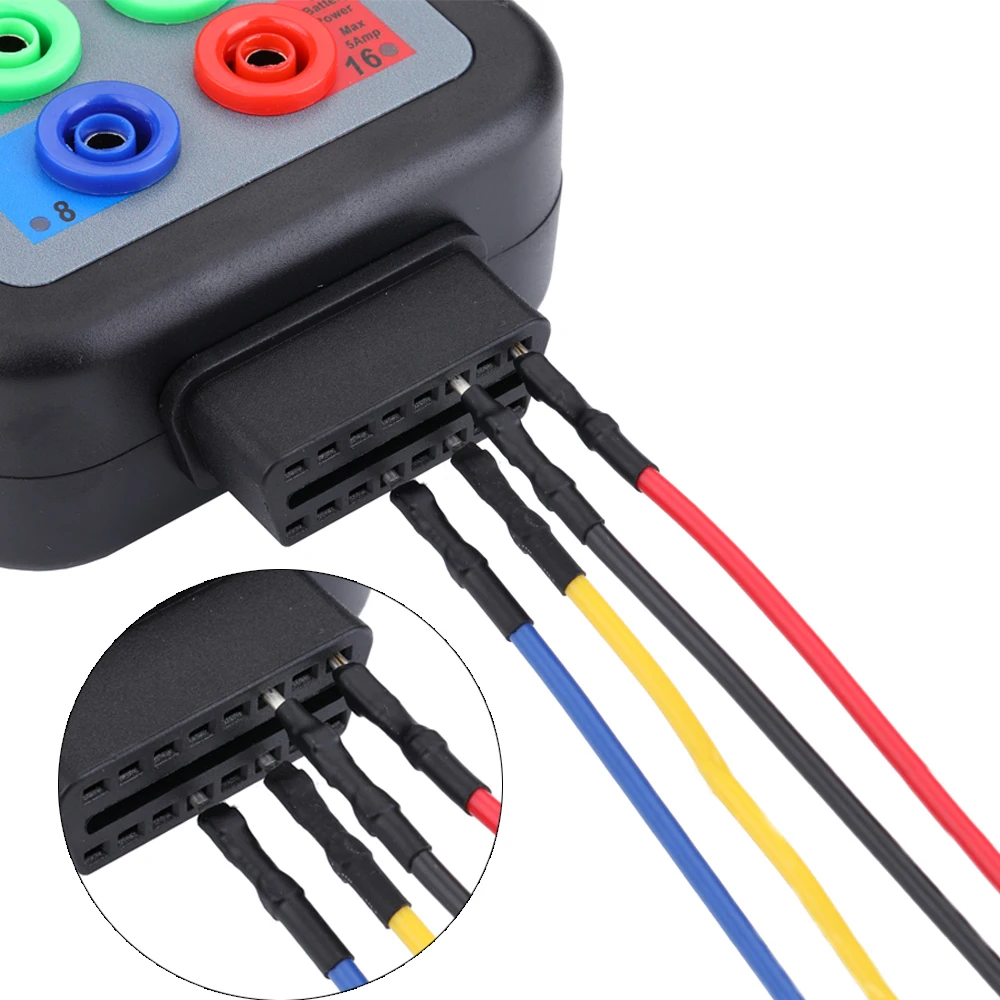

1. Удлинитель от OBD2 Male до female:

В Длина-1,5 метр линии может соединяться между Диагностики Диагностического разъёма (DLC) и сканирования.

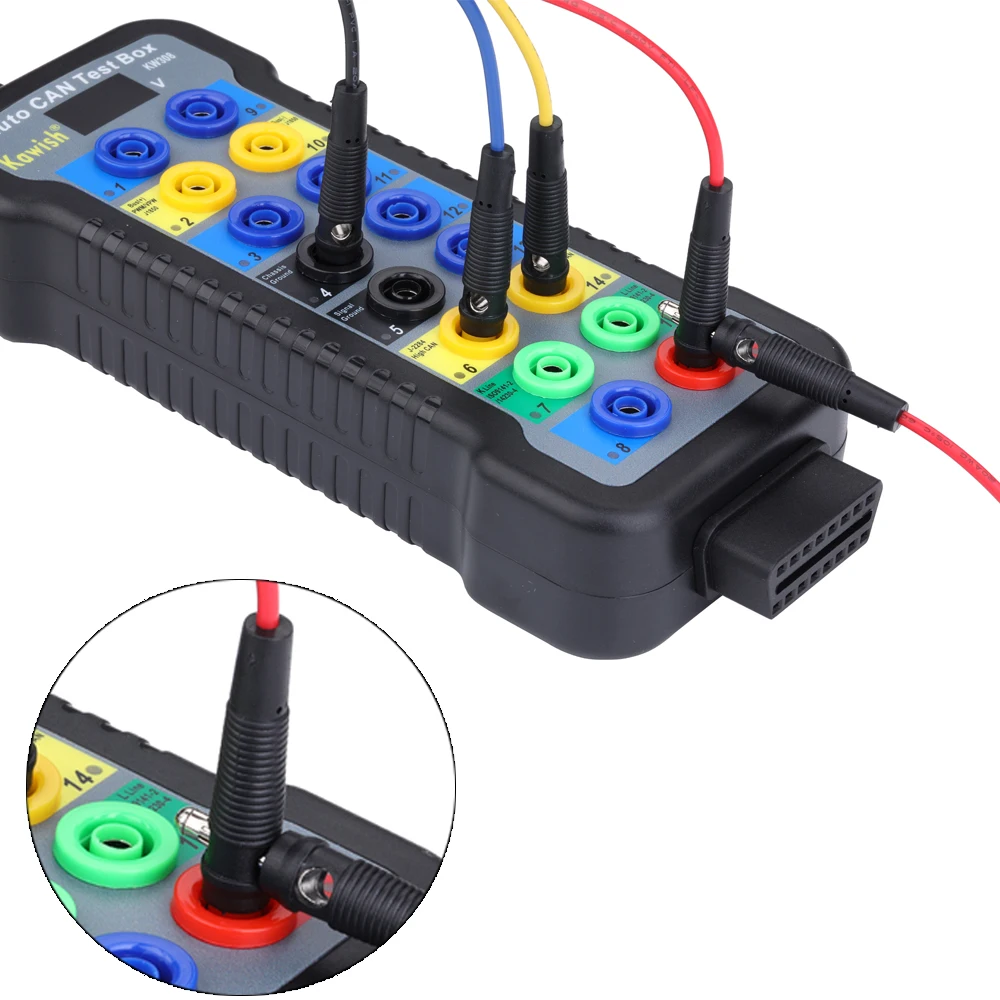

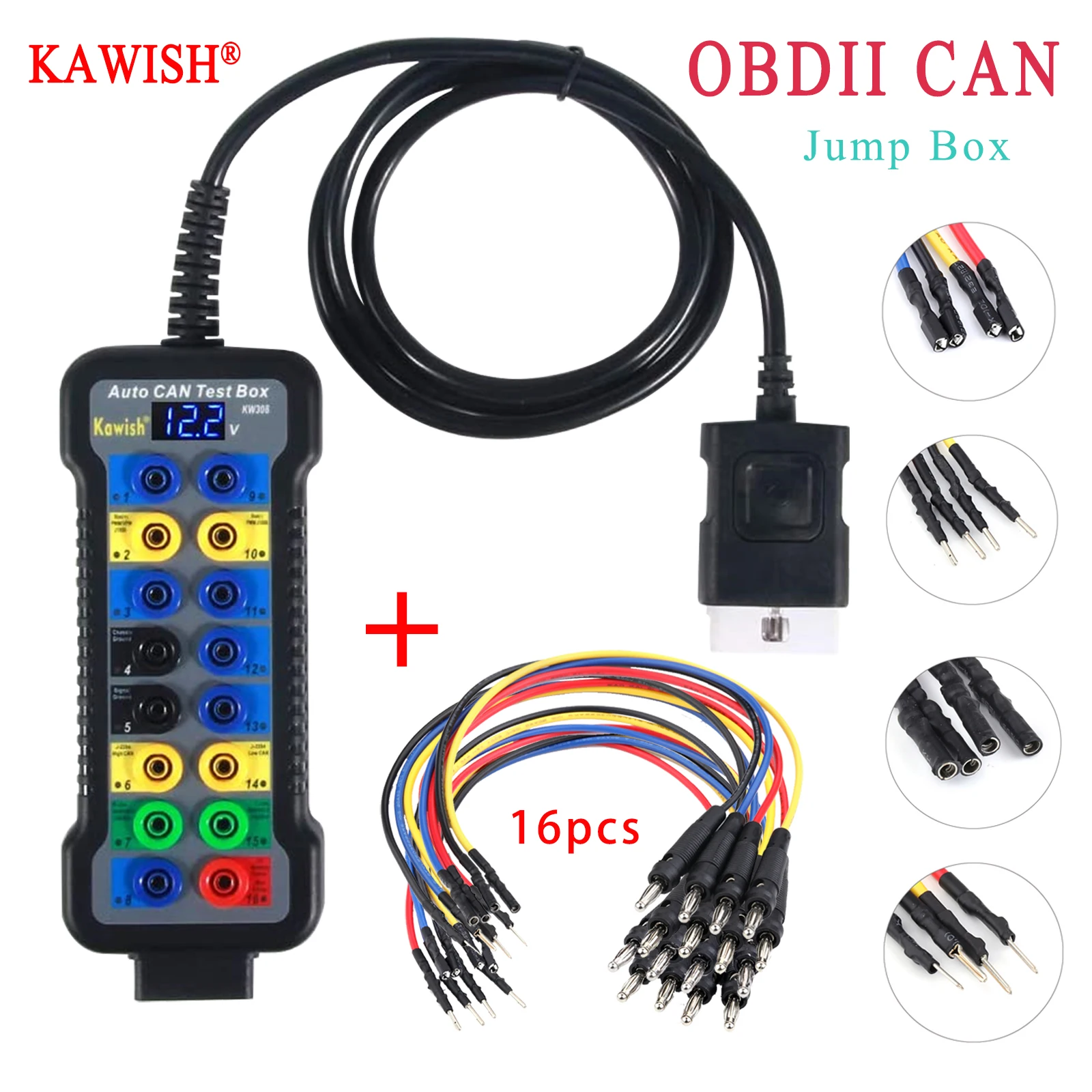

2. Все сигналы OBD с 4 мм разъемом типа банан:

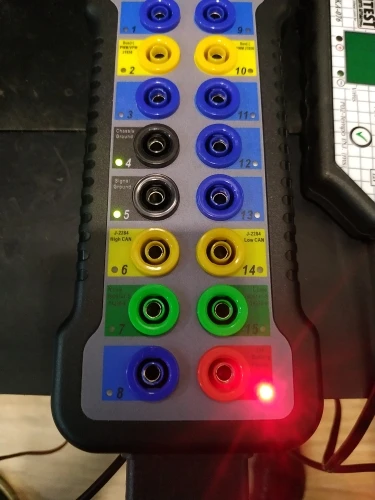

16 высококачественных гнезд типа «банан» 4 мм для легкого подключения мультиметра или осциллографа для детального анализа сигнала.

3. Сигнал OBD определяет:

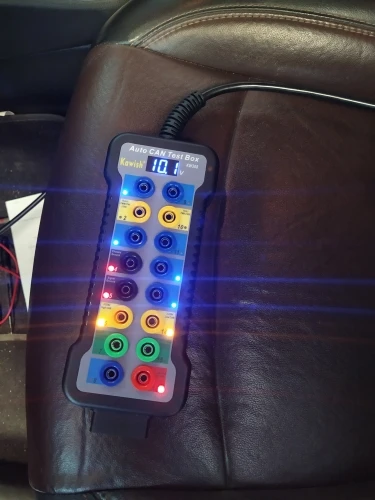

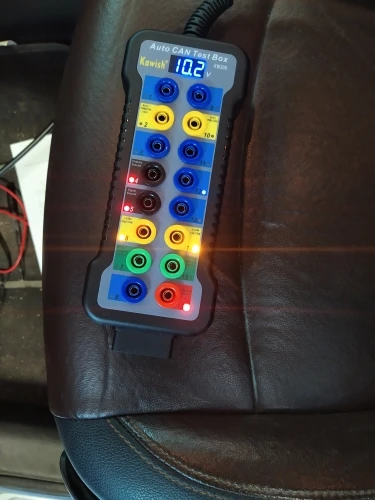

Шестнадцать светодиодных ламп обнаруживают сигнал OBD. Светодиоды при обнаружении сигнала, мигающие светодиоды

Для деятельности ECU светодиод может обнаруживать PWM (J1850) VPW (J1850) ISO 9141-2,DIS/ISO 14230-4 (12V автомобиль и 24V Дизель) CAN bus (J-2284) (SAEJ1939) сигнал питания и наземный сигнал.

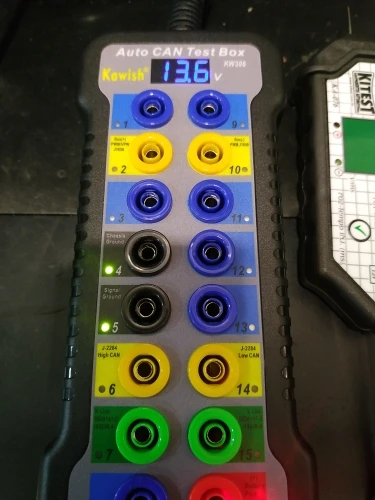

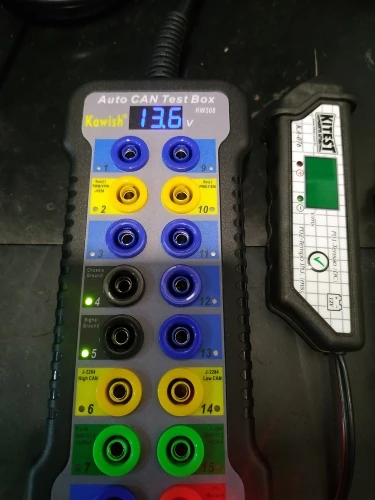

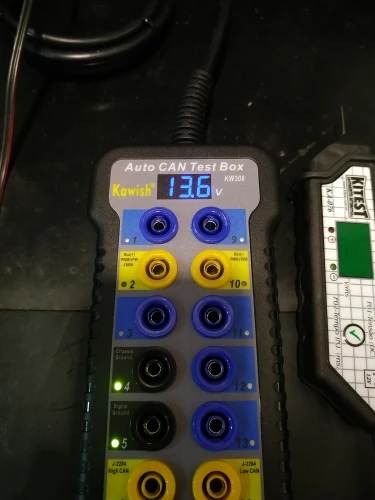

4. Монитор напряжения батареи:

3-значный синий светодиодный (Разрешение дисплея: 0,1 V Вольтметр может непрерывно записывать цифровой дисплей напряжения, диапазон измерения от 8-30V.So коробка не только может обнаруживать сигнал автомобиля, но также может обнаруживать некоторые дизельные сигналы, например, дизельное топливо K-line L-line и can bus (SAEJ1939)

5. С функцией фонарика БД коннектора:

Разъем OBD с функцией фонарика и кнопкой, во время работы в темноте фонарик будет очень полезен

Назначение штифта
