Последнее обновление: 29.03.2022

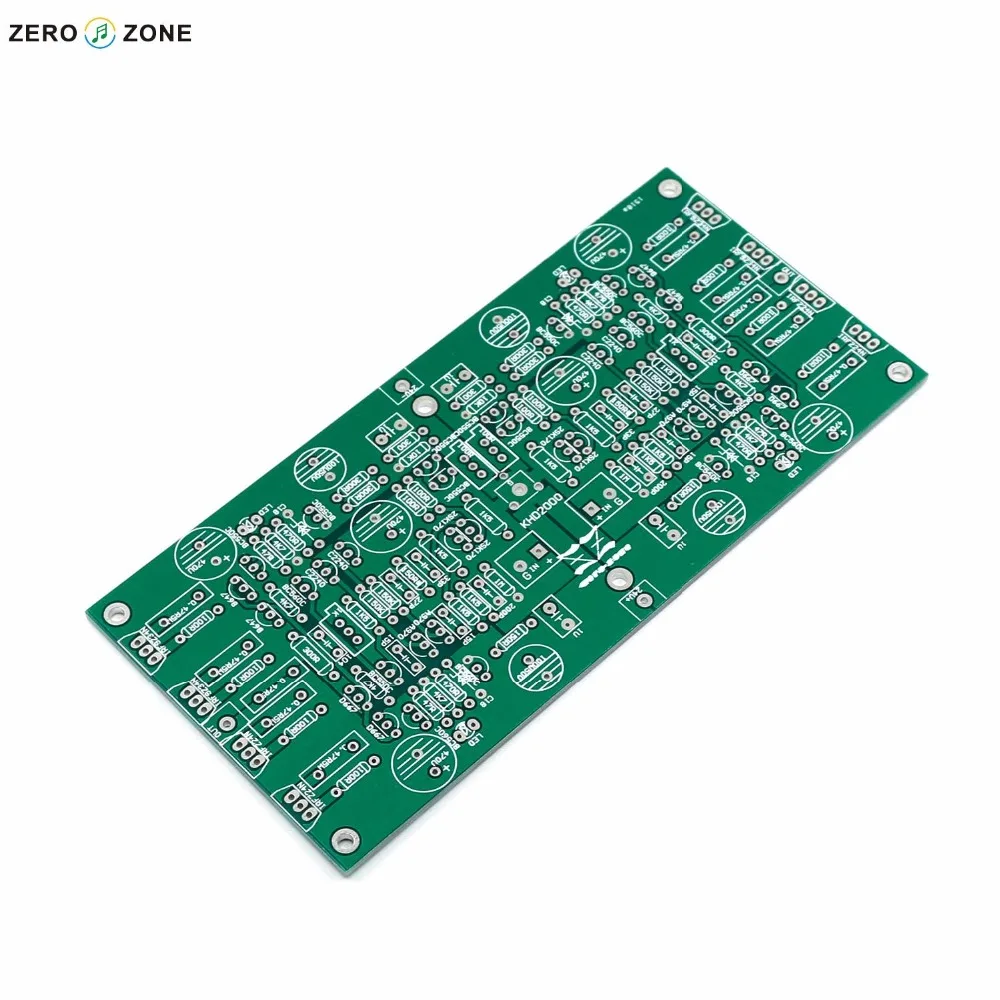

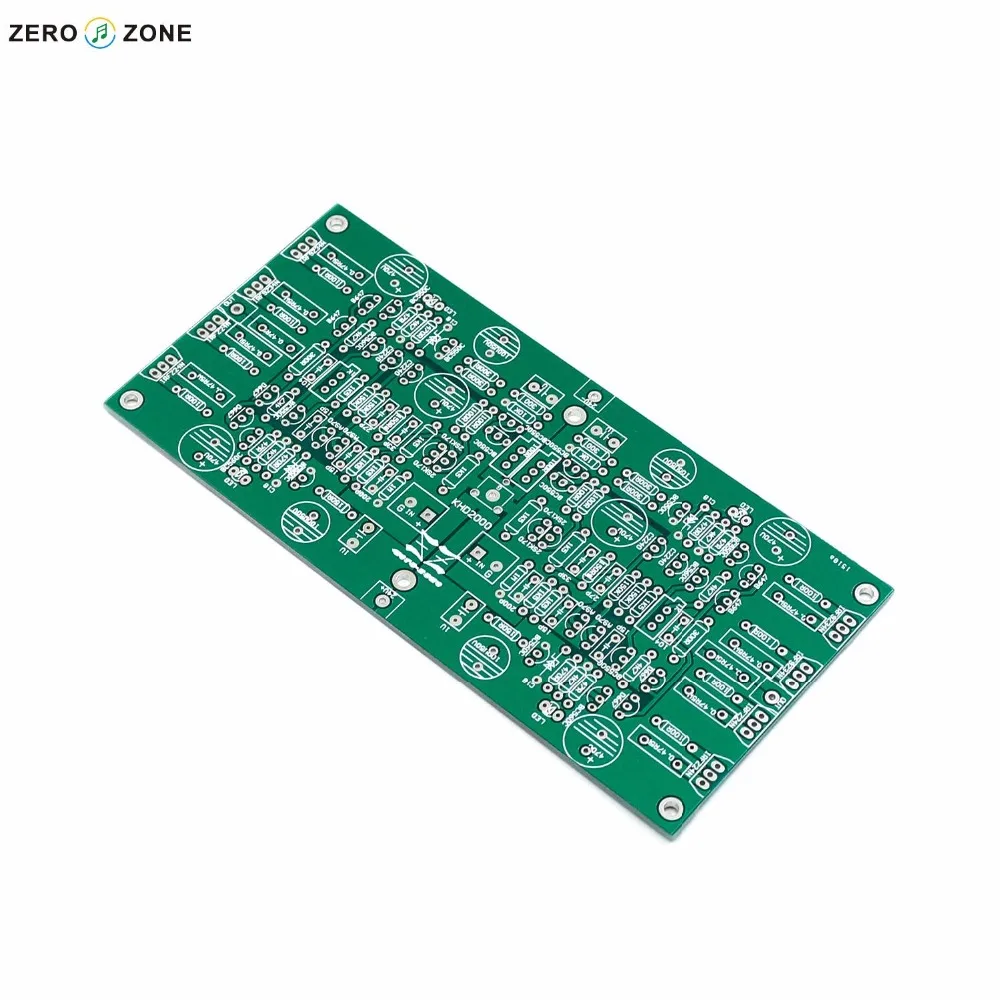

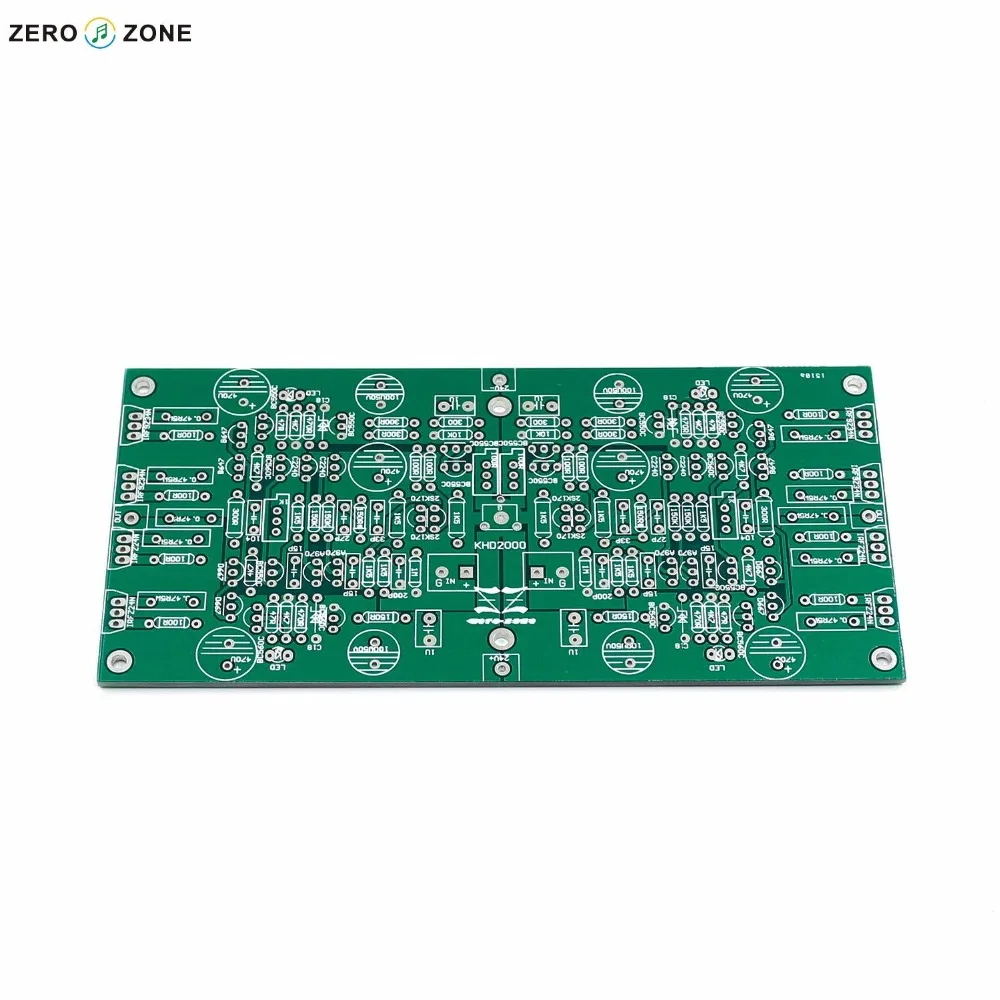

Одна машина двойного назначения (усилитель мощности/Настольный усилитель), положительный и отрицательный источник питания 24 В, этап усиления напряжения, входной этап плюс или минус источник питания класса А 18 в, качели достаточного давления для нагрузки 4-600 Ом; С защитой нашего усилителя гарнитурыСхему можно переключить на усилитель amp/desktop, а один вход может быть равен двум системам. Наушники серии HIFIMAN HE500 можно эффективно продвигать при создании полностью сбалансированной версии Размер печатной платы: 160x75x2 мм Белый на зеленом фоне, процесс лужения медной пленки 2 унции, значение компонента на плате
Введение в проект DIYER:
Разделите систему HIFI-PCB на три основных модуля (модуль питания, модуль усилителя, модуль цепи защиты) и несколько небольших модулей (модуль потенциометра, модуль выбор сигнала, односторонний модуль балансировки и т. д.); когда вентиляторы переключаются на другие цепи, необходимо только заменить модуль AMP, Даже открытие шасси и радиатора может не потребоваться менять; Желание вентиляторов прост в эксплуатации, а повторные затраты на ввод в процессе лихорадки значительно снижаются; команда ZERO-ZONE нацелена на HIFI-DIY способствует развитию стиля «сделай сам» на ПК с простыми и простыми расходами на обновление.
KHD-2000 введение в проект:
KHD-2000 относится к цепи HA5000 Laotie, и оптимизация улучшает следующие моменты:
1. Источник постоянного тока на входном этапе с одним полевым потоком улучшен до источника постоянного тока BJT с двойным циклом с меньшим искажением, И постоянное количество тока установлено так же, как и у оригинальной машины, что снижает избыточность отладки;
2. Поскольку в последней трубке используется МОП-трубка, а сама МОП-трубка имеет температурный коэффициент (компенсация тепла), затем мы изменили оригинальную одиночную BJT-трубку (N-трубку) для создания стиля VBE напрямую Используйте BJT to tube (NP) для регулировки давления VBE.
3. Нажимная трубка имеет параллельную трубку, а Выходная трубка-параллельный блок для улучшения ее динамики, движущей силы и деталей.
4. Оригинальная машина имеет чистый прямой режим, плюс выходная мощность МОП-трубки, это позволит Переключить холодную и тепловую машину, зимой и летом, среднее напряжение сильно изменяется (большое смещение 0 мВ), повредит наушники по этой причине, мы добавили конденсаторы обратной связи, стабилизировали среднее напряжение, И разница между нагревом и тепловым двигателем составляет менее 2 мВ, что безопасно; Этот конденсатор отзывы также является одним из школьных звуковых методов, У разных брендов конденсаторов будут разные звуки и полюса. Удобство в школе очень удобно.
5. Оригинальная машина для стадии усиления напряжения и СТАДИИ ВВОДА должна использовать обычный электронный фильтр + режим регулятора напряжения, чтобы добиться лучшего слышимости, мы предлагаем параллельный источник питания класса А для источника питания, более низкий коэффициент пульсации, больше чувства слышимости, это хорошо.
6. Модульная конструкция, снижает затраты на задержку ввода.
