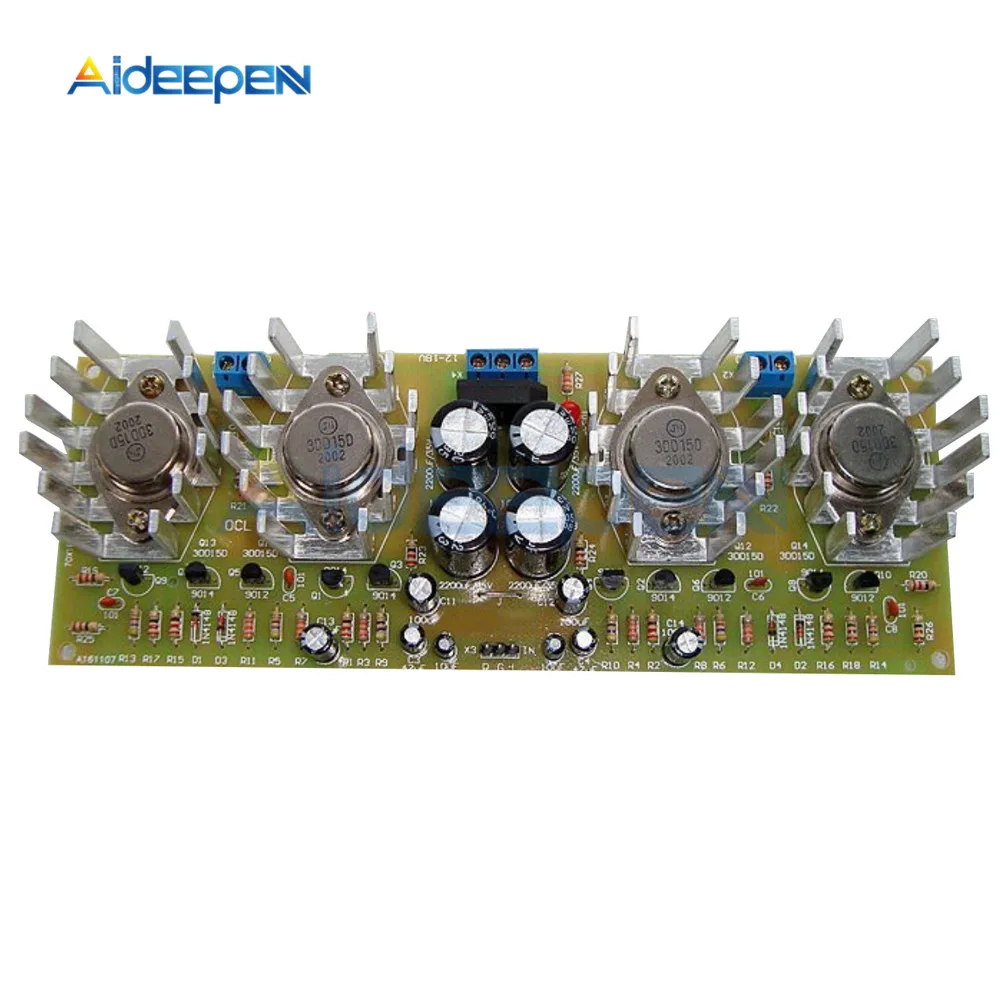

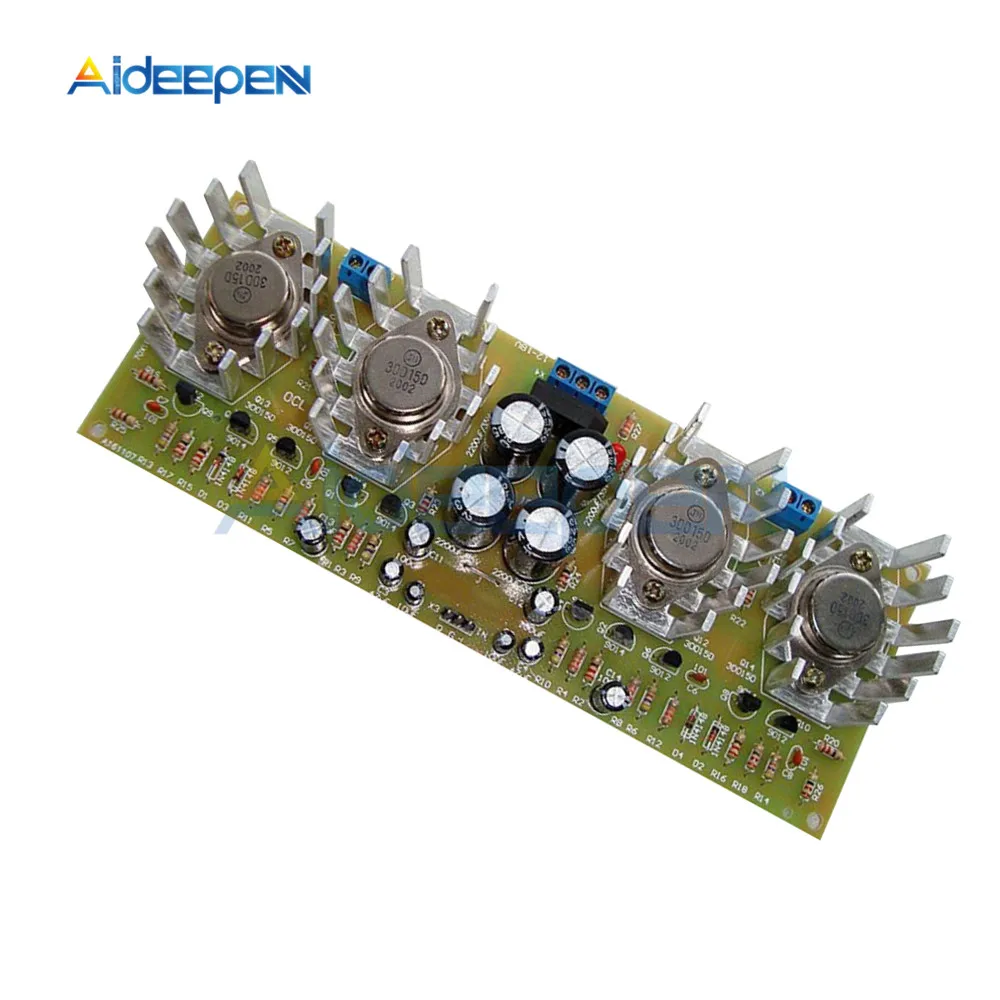

Двухканальный Модуль платы усилителя высокой мощности 100 Вт * 2 OCL, электронные наборы для самостоятельной сборки

Особенности:Полностью разделенные компоненты, четыре мощных триода, две стереосистемы, каждая мощностью до 100 Вт.В этом усилителе мощности используется типичная схема OCL, которая обладает преимуществами высокой стабильности, широкого диапазона частотных характеристик и хорошей точности. Часто используется в высококачественном звуковоспроизводстве. Этот стереоусилитель OCL подходит для использования широким кругом энтузиастов и аудиофилов.Во-первых, принцип работы цепиКак видно из рисунка ниже, Выход динамика и усилителя напрямую связан, а выходной конденсатор для блокировки постоянного тока опущен. Для того, чтобы сделать постоянный потенциал выхода цепи нулевым вольтом, используется положительный и отрицательный симметричный источник питания и используется вход дифференциального усилителя. И другие меры. На рис. 1, vt I, vt2-это дифференциальные этапы усиления, vt3-это этап возбуждения, а vt4 ~ vt7-композитные дополнительные этапы выхода. Аудиосигнал передается на базу vt I через соединительные конденсаторы c 1 и ri. После усиления он выводится из коллектора vt I и отправляется в vt3 для дальнейшего увеличения. Сигнал возбуждения коллекторного выхода vt3 толкает выходную мощность vt4 ~ Vt7, чтобы усиленный аудиосигнал мог привести динамик к работе.Для облегчения дальнейшего анализа рис. 1 можно упростить в виде рис. 2. Vt4 и vt6 объединены, чтобы быть эквивалентными одному транзистору npn, а vt5 и vt7 эквивалентны одному транзистору pnp. Из vt4, 6 и vt5 7 схемы рис. 3 и конденсаторов фильтра питания c9, c10 видно, что они эквивалентны мосту. Когда vt4, 6, vt5 и 7 идентичны, c9 и c10 также идентичны, рычаги моста сбалансированы и динамик не проходит сквозь них. Если положительный и отрицательный источники питания полностью симметричны, выходной потенциал может быть гарантирован 0 В.Поскольку все цепи соединены напрямую, любые изменения температуры окружающей среды и параметров компонентов будут влиять на потенциал на выходе (точка А, рис. 2). С этой целью vt 1, vt2 представляют собой дифференциальный усилитель для преодоления нулевого дрейфа, отрицательотзывы постоянного тока также применяется в цепи, то есть выход приложен к основанию vt2 через r6, так что потенциал выхода (точка А) равен нулю. Вольт. Процесс Отзывы: точечный потенциал-ube2-uarr-ie2-uarr;-ur4-uarr;-ube l↓-ic l↓-uc 1 & uarr;-Ube3 ↓-ie2 ↓-ur7 ↓-ube4, 6 ↓ (ube5,7 & uarr;) A vt4, 6 внутреннее сопротивление v (vt5, 7 внутреннее сопротивление ↓) потенциал точки ↓. С другой стороны, если потенциал в точке А равен ↓, потенциал в точке А будет парализован противоположным процессом изменения.Во-вторых, установка и производствоСхема печатной схемы этой схемы показана на рисунке 3. Она включает в себя двухстороннюю схему усилителя мощности OCL и схему источника питания постоянного тока. Необходим радиатор между корпусом 4 трубки высокой мощности 2N3055 и печатной платой и фиксируется винтами. Резисторы устанавливаются горизонтально. Конденсаторы и триоды устанавливаются вертикально и близко к печатной плате. Требования к пайке прочны и надежны. На печатной плате есть два перемычки, которые можно припаять с помощью железных проводов.В-третьих, отладкаСиловой трансформатор, используемый в этой цепи, должен быть подготовлен самостоятельно. Используется Центрально-резьбовой двойной выходной трансформатор (AC: 1 5VX2), мощность не менее 40 Вт, И подключен к AC ~ и верхней части печатной платы. После подачи напряжения он генерируется на обоих концах C9 и C10. При напряжении постоянного тока ± 18 В напряжение на динамике равняется нулю вольт.Сначала Отрегулируйте ток дифференциальных усилителей vt l, vt2, чтобы избежать большого тока, проходящего через силовую трубку, сначала укоротите основание vt4, vt5 проводом, чтобы vt4 ~ vt7 отрезали. Затем припаяйте один конец резистора r6 к земле и припаяйте его к земле. Общий ток эмиттера каскада дифференциального усилителя определяется r4. R4 настроен так, чтобы общий ток эмиттера vt 1 и vt2 составлял 1 мА. После восстановления резистора r6 напряжение на динамике должно быть o. Если есть смещение, отрегулируйте r3.

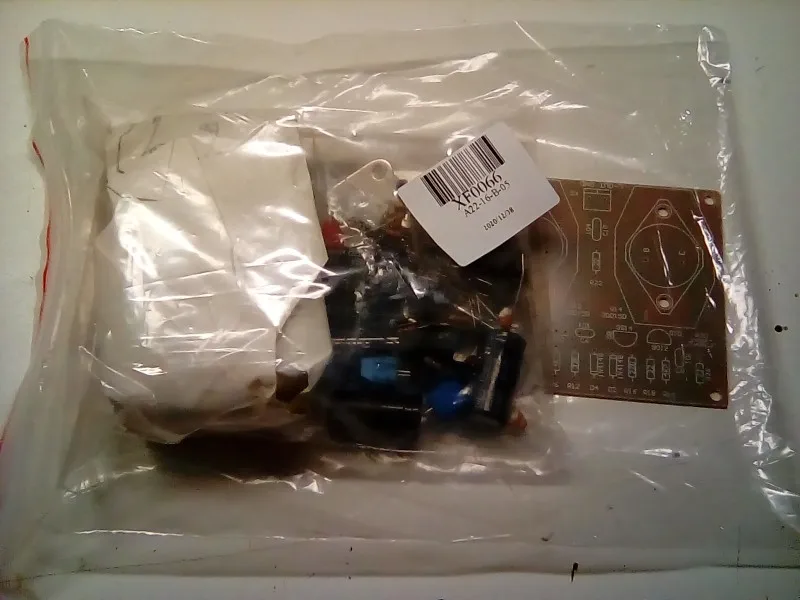

Посылка

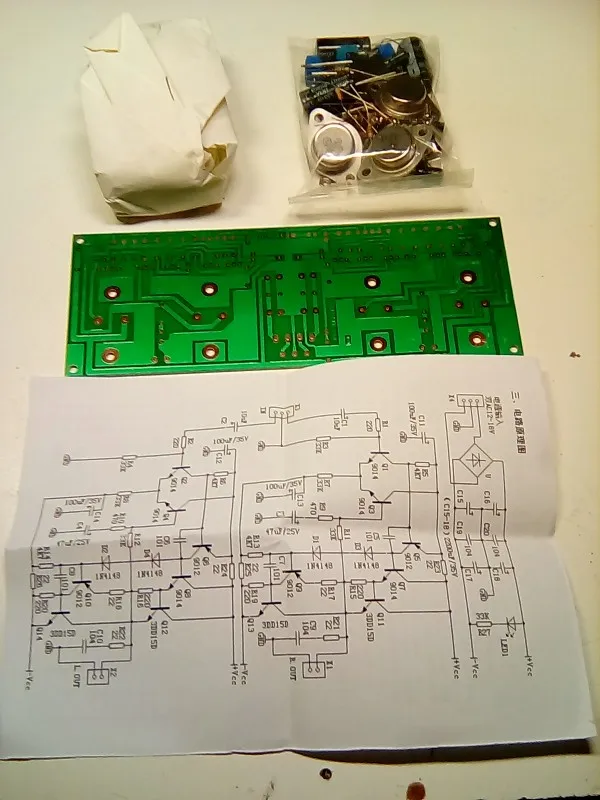

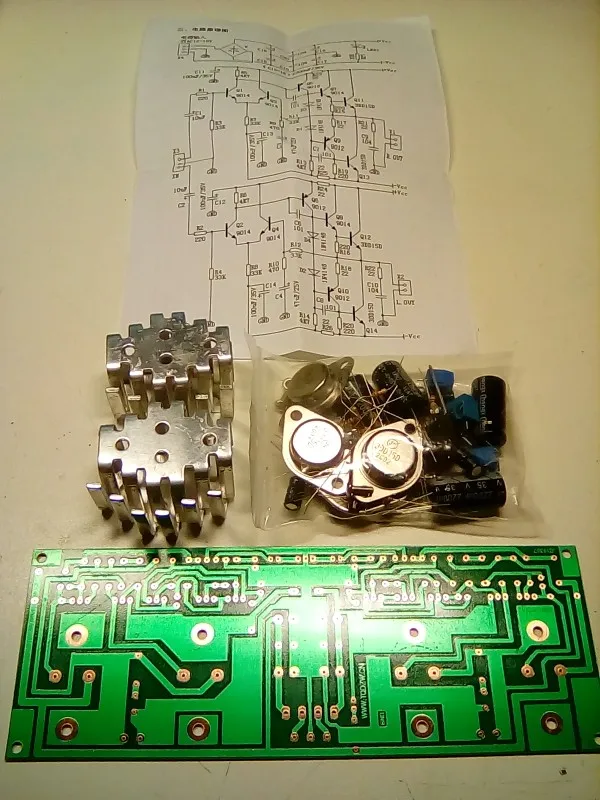

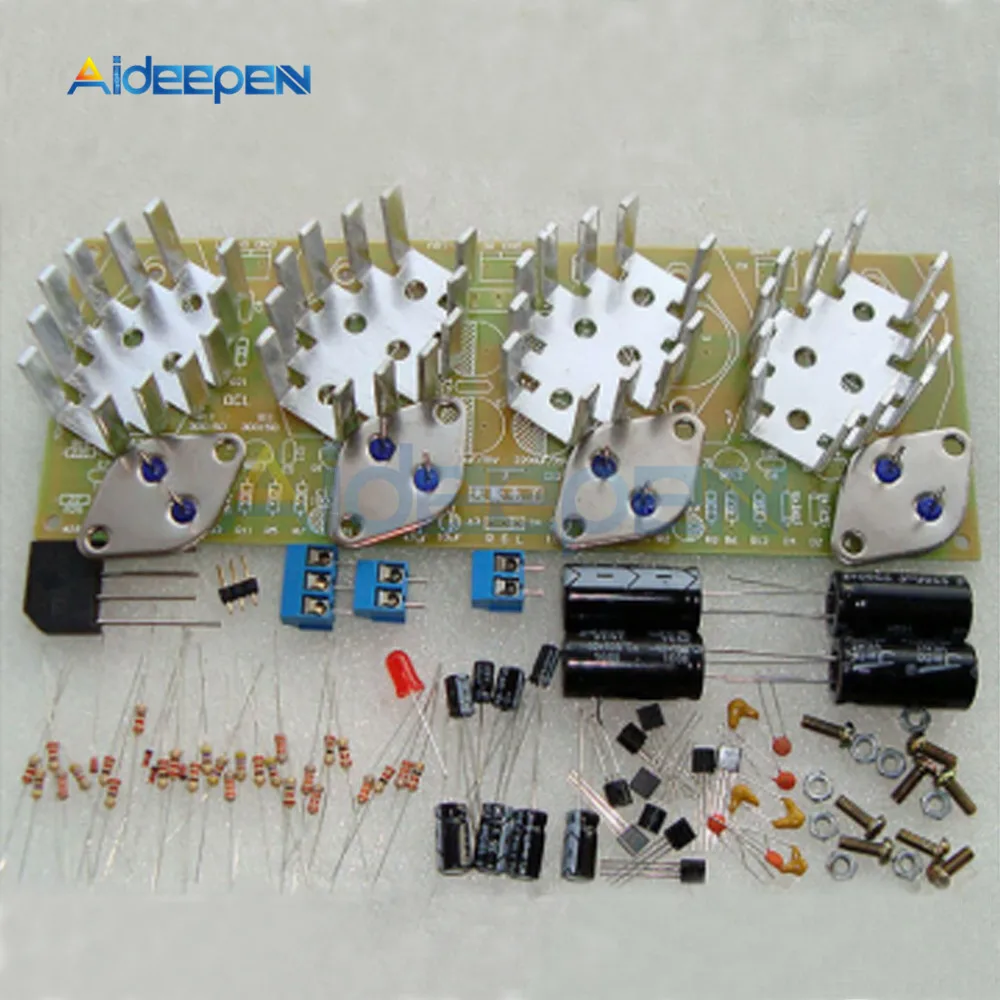

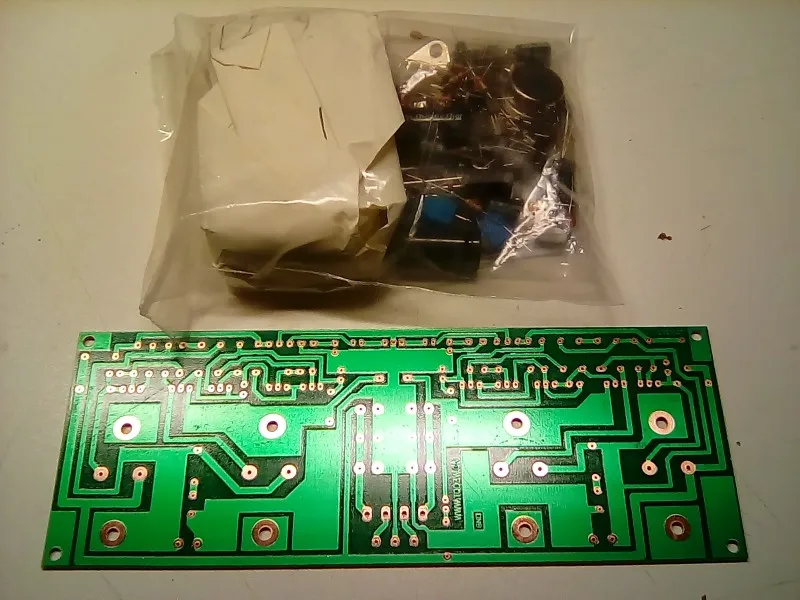

1 x Плата усилителя OCL DIY Kit
